สลักเกลียว 12 ซี่ฟันกับหน้าแปลน

สลักเกลียวฟัน 12 ซี่ที่มีหน้าแปลนมักจะเหมาะสำหรับโครงการที่ต้องใช้การเชื่อมต่อที่แน่นหนาและป้องกันการลื่น มันสามารถให้แรงบิดที่ดีขึ้นและป้องกันไม่ให้สลักเกลียวลื่นในระหว่างกระบวนการกระชับ สลักเกลียวที่ผลิตโดยโรงงานXiaoguo®สอดคล้องกับมาตรฐานการดำเนินการของ MS 14157B-1978

ส่งคำถาม

รายละเอียดสินค้า

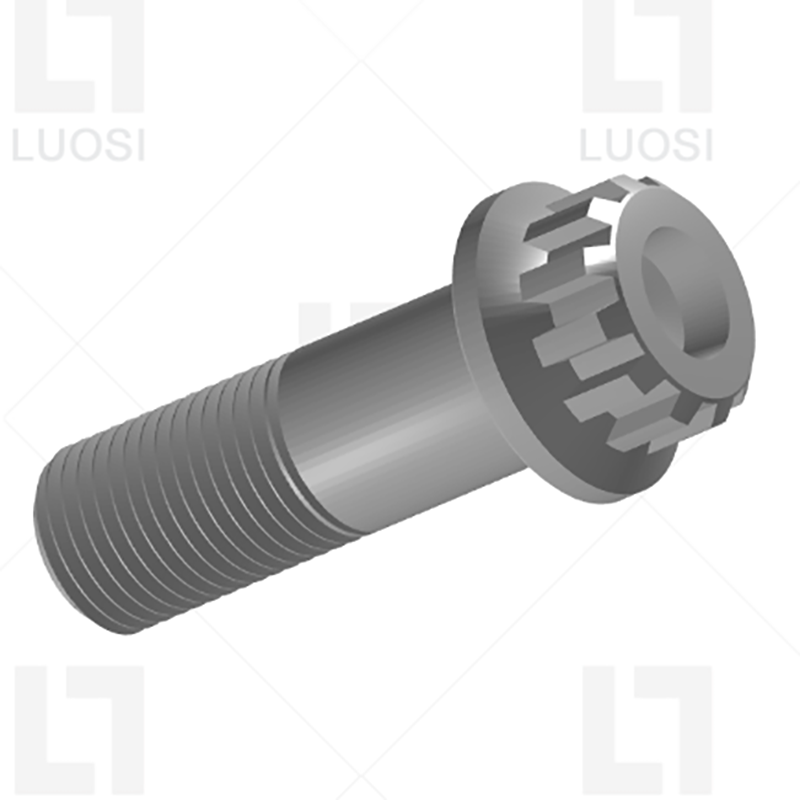

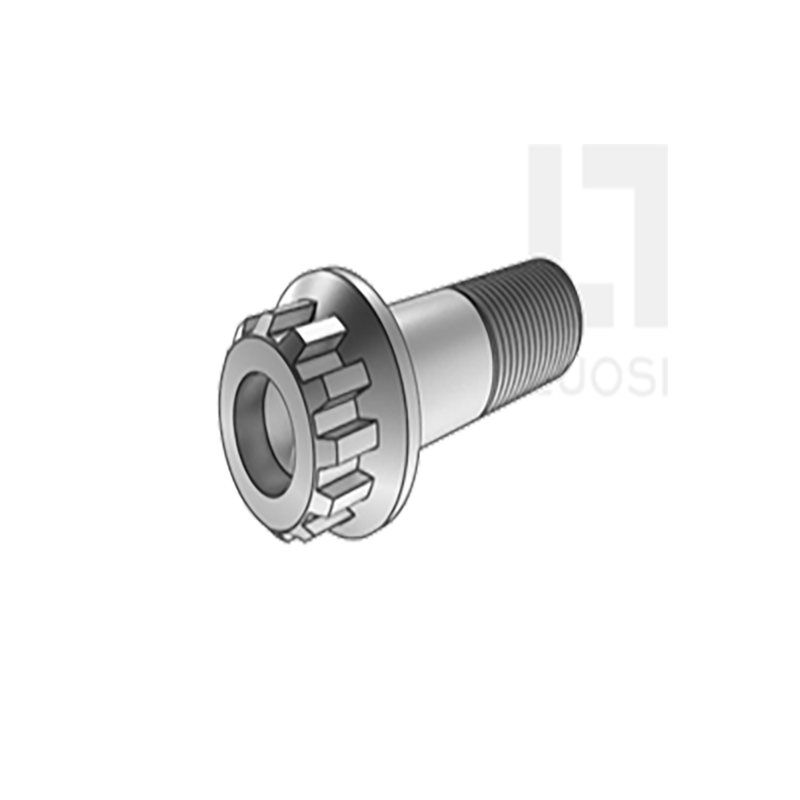

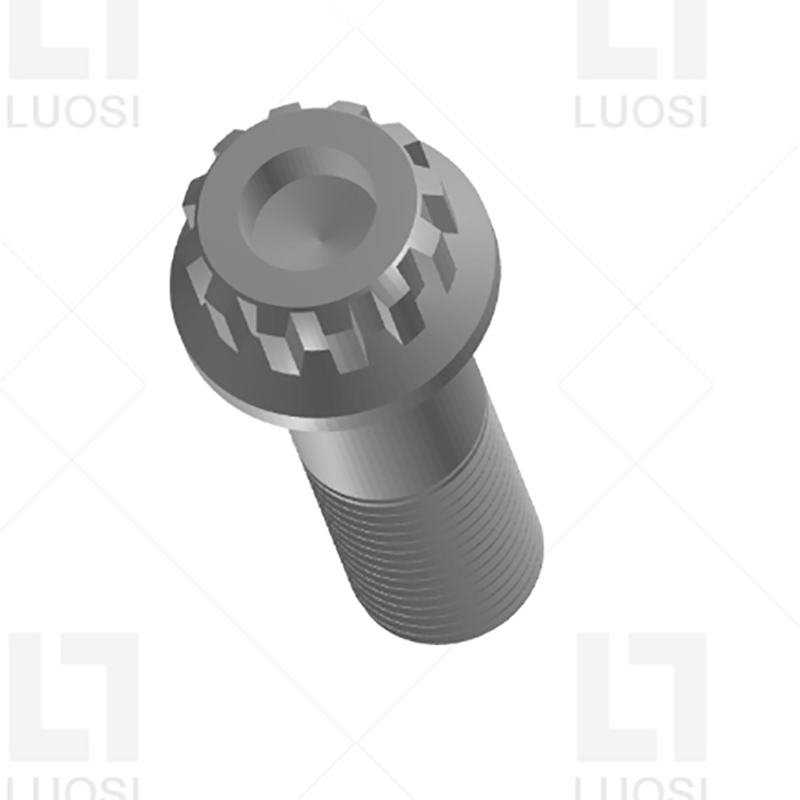

หัวของสลักเกลียวฟัน 12 ซี่ที่มีหน้าแปลนได้รับการออกแบบด้วยฟัน 12 ซี่ซึ่งสามารถติดตั้งอย่างใกล้ชิดกับประแจซ็อกเก็ตเส้นโค้งที่ตรงกัน ที่ด้านล่างของมันมีหน้าแปลนเหมือนปะเก็นซึ่งสามารถเพิ่มพื้นที่สัมผัสด้วยวัสดุที่เชื่อมต่อ

คุณสมบัติของผลิตภัณฑ์

สลักเกลียวฟัน 12 ซี่ที่มีหน้าแปลนมีโครงสร้างที่เป็นเอกลักษณ์ของหน้าแปลนฟัน 12 ซี่และหน้าแปลน 12-tooth spline ให้จุดแอปพลิเคชันแรงมากขึ้นทำให้การดำเนินการกระชับแม่นยำและราบรื่นยิ่งขึ้น หน้าแปลนกระจายความดันเพิ่มเสถียรภาพการเชื่อมต่อและป้องกันไม่ให้สลักเกลียวคลาย

สลักเกลียวเหล่านี้สามารถเชื่อมต่อกับรากของใบมีดกังหันลม Blade Bolt อยู่ภายใต้แรงเหวี่ยงของ 20 ตัน มันสามารถรับภาระได้ หัว spline สามารถทนต่อแรงบิดไฮดรอลิก 1,000 n · m หน้าแปลนสามารถป้องกันรากของวัสดุคอมโพสิตจากการแตกเนื่องจากการเคลื่อนไหวขนาดเล็ก มันจะต้องถูกแทนที่ทุก ๆ ห้าปีและใบมีดที่เสียหายแต่ละอันมีค่าใช้จ่ายมากถึง 250,000 ดอลลาร์สหรัฐ

สลักเกลียวฟัน 12 ซี่ต้องใช้ไขควงไขมันที่ตรงกัน พวกเขาสามารถส่งแรงบิดขนาดใหญ่ได้โดยไม่ต้องลอกเหนือกว่าสลักเกลียวหกเหลี่ยม ฟังก์ชั่นหน้าแปลนในตัวคล้ายกับปะเก็นเพื่อให้คุณสามารถบันทึกส่วนประกอบเพิ่มเติมได้ เหมาะอย่างยิ่งสำหรับการบำรุงรักษาอุปกรณ์หนัก

12 ฟันสลักฟันที่มีหน้าแปลนไม่ใช่เรื่องง่ายที่จะดัดแปลงด้วย คนส่วนใหญ่ไม่มีเครื่องมือ spline หน้าแปลนสามารถรักษาสลักเกลียวภายใต้การสั่นสะเทือนและใช้กับเครื่องจักรสาธารณะหรือรางรถไฟที่มีความเสี่ยงต่อการถูกขโมย สำหรับพื้นที่การสั่นสะเทือนสูง (คอมเพรสเซอร์เครื่องกำเนิดไฟฟ้า) สามารถแก้ไขได้อย่างมั่นคง ไดรเวอร์ Spline จะไม่ออกมา ตัวเลือกหน้าแปลนที่หยักสามารถกัดพื้นผิวได้ ไม่จำเป็นต้องมีเครื่องซักผ้าล็อค

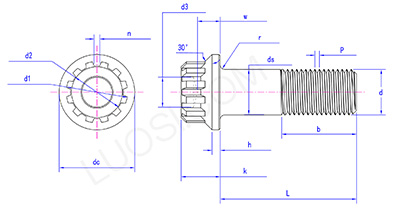

พารามิเตอร์ผลิตภัณฑ์

จอน	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
DC สูงสุด	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
DC Min	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
K Max	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
k min	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
H สูงสุด	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
ชั่วโมงนาที	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
b min	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
D3 Max Max	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
นาที	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
ในเหมือง	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
ds max	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
ds min	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
d1 สูงสุด	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
D1 นาที	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
d2 สูงสุด	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
D2 นาที	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n สูงสุด	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n นาที	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
r สูงสุด	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
r min	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
