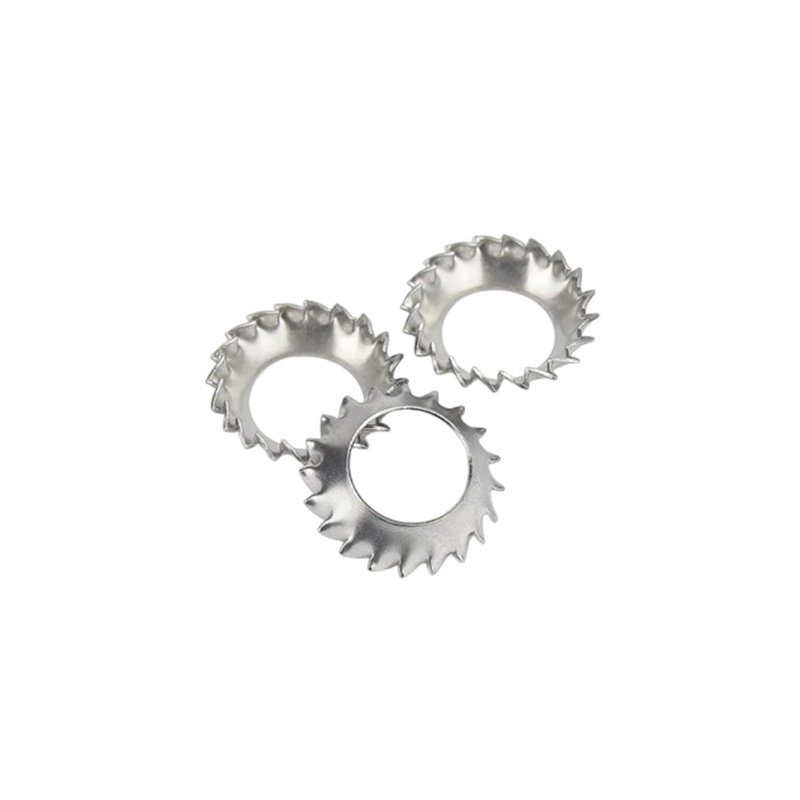

แหวนรองล็อคทรงกรวยฟันหยักแบบเคาเตอร์ซิงค์

แหวนรองล็อคฟันหยักแบบฟันหยักภายนอกของโรงงาน Xiaoguo® มีรูปทรงแบบฝังในตัว เมื่อคุณใส่เข้าไป พวกมันจะอยู่ในระดับเดียวกับหรือต่ำกว่าพื้นผิวของชิ้นส่วน ดังนั้นผิวหน้าด้านนอกทั้งหมดจึงเรียบเนียนและแบน

ส่งคำถาม

รายละเอียดสินค้า

แหวนล็อคทรงกรวยฟันหยักภายนอกแบบฝังจมเหล่านี้เป็นแหวนล็อครูปทรงกรวยที่มีโปรไฟล์จมและมีฟันอยู่รอบขอบด้านนอก รูปร่างที่จมช่วยให้พอดีกับรูยึดแบบฝัง ดังนั้นหัวสกรูจึงอยู่ในระนาบเดียวกับหรือใต้พื้นผิวชิ้นส่วน เมื่อคุณขันสกรูให้แน่น ส่วนกรวยจะดันกลับด้วยแรงสปริงที่มั่นคง และฟันด้านนอกจะกัดเข้ากับวัสดุฐาน ที่ช่วยป้องกันไม่ให้ตัวยึดหลุดเมื่อสิ่งของสั่นสะเทือนหรือเคลื่อนที่ภายใต้น้ำหนักบรรทุก

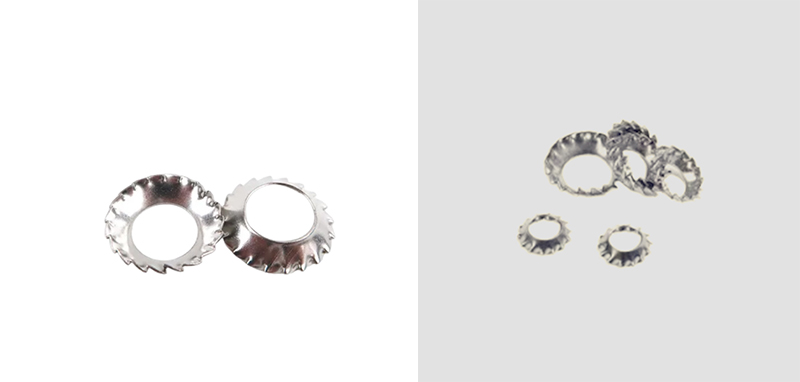

Countersunk External Tooth Serrated Conical Lock Washers

คู่มือการติดตั้ง

นี่คือคู่มือการติดตั้งแหวนรองล็อคทรงกรวยฟันหยักภายนอกแบบเคาเตอร์จม คุณสามารถใช้เป็นข้อมูลอ้างอิงสำหรับการดำเนินการของคุณได้

(1) ข้อมูลจำเพาะการเลือก

จับคู่เส้นผ่านศูนย์กลางด้านในและด้านนอกที่สอดคล้องกันของแหวนรองล็อคฟันหยักแบบฝังคว้านรูเทเปอร์ภายนอกกับข้อมูลจำเพาะของสกรูหัวเทเปอร์ ข้อมูลจำเพาะจะต้องสอดคล้องกันเพื่อหลีกเลี่ยงไม่ให้ใหญ่เกินไปหรือเล็กเกินไป ซึ่งอาจส่งผลต่อความพอดีและการป้องกันการคลายตัว

(2) ทิศทางการติดตั้ง (จุดสำคัญ)

พื้นผิวนูนทรงกรวย + พื้นผิวฟันด้านนอกหันไปทางหัวสกรู

พื้นผิวด้านหลังเรียบควรติดแน่นกับพื้นผิวโลหะแผ่นชิ้นงาน

ห้ามติดตั้งในทิศทางตรงกันข้าม การติดตั้งในทิศทางตรงกันข้ามจะสูญเสียฟังก์ชันการขันแน่นล่วงหน้าแบบยืดหยุ่นและการล็อคพื้นผิวฟัน

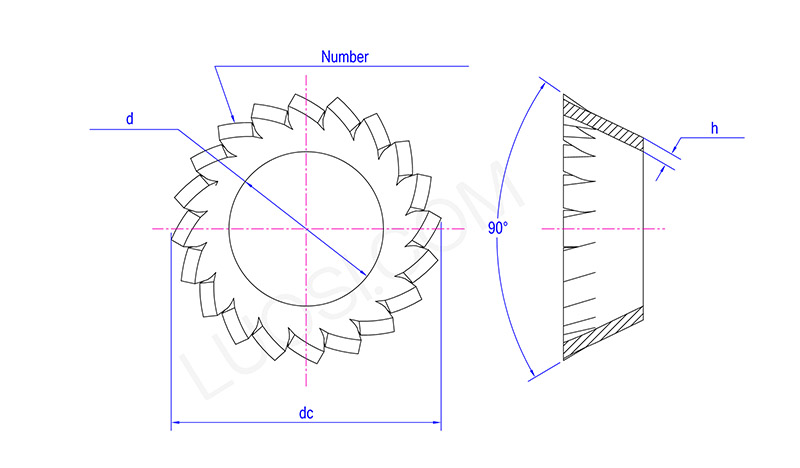

Countersunk External Tooth Serrated Conical Lock Washers

จันทร์	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
นาที	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
สูงสุด	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
ดีซี	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
จำนวน จำนวนฟัน นาที	10	12	12	14	14	16	18	20	26	28	30

(3) วางตำแหน่งเครื่องซักผ้าให้ถูกต้อง

เลื่อนแหวนล็อครูปกรวยฟันหยักภายนอกแบบเคาเตอร์ซิงค์ลงบนสกรูหัวเทเปอร์ จากนั้นใส่ทั้งชุดเข้าไปในรูสำหรับติดตั้ง เทเปอร์ด้านในของเครื่องซักผ้าจะจัดตำแหน่งให้พอดีกับมุมของหัวสกรู

(4) ขันมือให้แน่นก่อน

เริ่มต้นด้วยการหมุนสกรูด้วยมือ วางให้แบนราบกับเครื่องซักผ้า และตรวจดูให้แน่ใจว่าตั้งตรง ไม่เอียง

(5) ขันให้แน่นด้วยแรงบิดมาตรฐาน

ใช้ประแจขันให้แน่นตามข้อกำหนดแรงบิดปกติ บีบพอให้กรวยเรียบเล็กน้อยเพื่อให้สปริงตึง และปล่อยให้ฟันด้านนอกกัดเบาๆ เข้ากับพื้นผิว

(6) สองสิ่งที่ต้องระวัง

อย่าขันแน่นเกินไป – ยึดตามแรงบิดที่แนะนำ อย่าใช้ประแจกระแทกทุบมันลง

ห้ามซ้อนแหวนรอง – ใช้เพียงอันเดียวต่อสกรูเท่านั้น การวางซ้อนกันจะสร้างแรงกดที่ไม่สม่ำเสมอ ทำให้เครื่องซักผ้าโค้งงอ และทำให้ความสามารถในการล็อคลดลง
