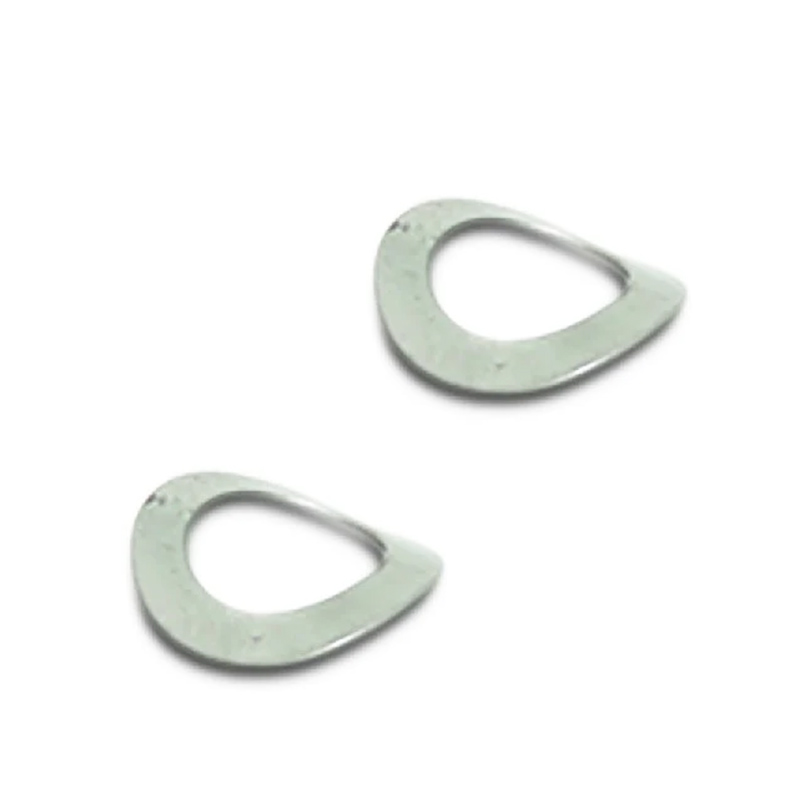

ข้อมูลจำเพาะของ DIN 137A แหวนสปริงโค้ง

โรงงาน Xiaoguo® ในประเทศจีนผลิตแหวนรองสปริงแบบโค้งตามข้อกำหนด DIN 137A คุณสามารถเลือกวัสดุ วิธีการปรับสภาพพื้นผิว และรายละเอียดอื่นๆ เพื่อให้ตรงตามความต้องการเฉพาะของคุณได้ เพียงแจ้งให้เราทราบข้อกำหนดเฉพาะของคุณ เรายินดีอย่างยิ่งที่จะจัดการคำสั่งซื้อที่คุณกำหนดเองให้กับคุณ

ส่งคำถาม

รายละเอียดสินค้า

หลักการทำงานของแหวนรองสปริงโค้งข้อมูลจำเพาะ DIN 137A ขึ้นอยู่กับการเปลี่ยนรูปยืดหยุ่นของโลหะ

(1) สถานะอิสระ (ไม่ได้ติดตั้ง)

แหวนรองสปริงโค้งตามข้อกำหนดเฉพาะของ DIN 137A ไม่ได้แบนในสภาพธรรมชาติ แต่มีส่วนนูนรูปโค้ง (คลื่นเดี่ยว) หรือหลายคลื่น (หลายคลื่น) ขณะนี้มีความสูงตามธรรมชาติ H ซึ่งมากกว่าความหนา t ของปะเก็น

(2) กระบวนการบีบอัด (การขันสลักเกลียวให้แน่น)

เมื่อขันโบลท์หรือน็อตให้แน่น แหวนรองจะประกบอยู่ระหว่างหัวโบลท์/น็อตกับชิ้นงาน เมื่อแรงขันเพิ่มขึ้น รูปร่างโค้งหรือหยักจะค่อยๆ แบนลง

ในระหว่างกระบวนการประกอบและขันให้แน่น ส่วนล่างของโบลต์จะกดโครงสร้างรูปทรงส่วนโค้งให้เรียบ ส่งผลให้แหวนรองสร้างแรงเด้งกลับแบบยืดหยุ่น

(3) การรักษาพรีโหลด (สถานะการทำงาน)

หลังจากที่แหวนรองสปริงโค้งตามข้อกำหนดเฉพาะของ DIN 137A ถูกทำให้เรียบแล้ว ก็มักจะต้องการกลับคืนสู่รูปทรงส่วนโค้งเดิมเสมอ แรงคืนสภาพนี้จะถูกแปลงเป็นแรงขับตามแนวแกนอย่างต่อเนื่อง โดยกดกับหัวโบลต์และพื้นผิวของชิ้นงาน

หลังจากขันแน่นเสร็จแล้ว แหวนรองจะคงแรงตึงแบบยืดหยุ่นย้อนกลับอย่างต่อเนื่อง โดยกดเข้ากับหัวสลักเกลียวและพื้นผิวของส่วนประกอบที่เชื่อมต่ออยู่ตลอดเวลา

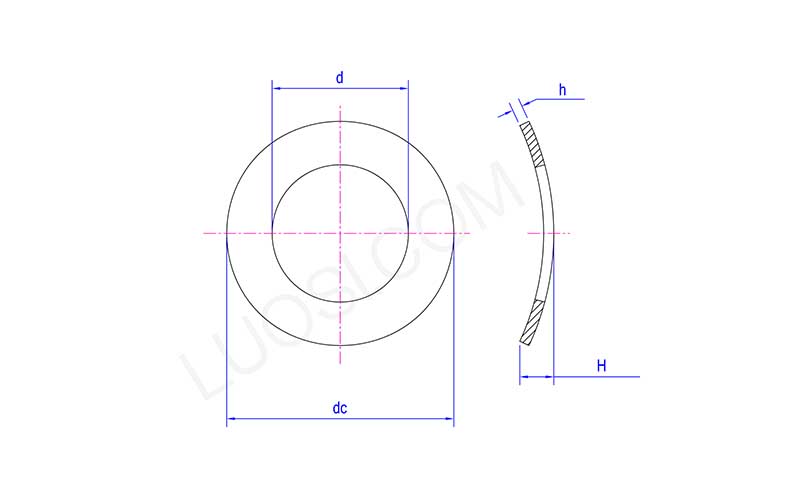

DIN 137A Specifications Curved Spring Washers

จันทร์	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
นาที	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
สูงสุด	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
กระแสตรงขั้นต่ำ	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
กระแสตรงสูงสุด	4.5	5.5	6	8	10	11	15	18
เอช นาที	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
สูงสูงสุด	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

ข้อมูลจำเพาะของแหวนสปริงโค้ง DIN 137A แบบกำหนดเอง

Xiaoguo® ให้คุณปรับแต่งแหวนรองสปริงโค้งตามข้อกำหนด DIN 137A ได้ตามที่คุณต้องการ คุณสามารถเปลี่ยนขนาด จำนวนคลื่น วัสดุ พื้นผิว หรือแม้แต่บรรจุภัณฑ์ได้ ด้วยวิธีนี้ เครื่องซักผ้าแต่ละอันจะเข้ากับการออกแบบของคุณทุกประการ

(1) ID เส้นผ่านศูนย์กลางภายใน / เส้นผ่านศูนย์กลางภายนอก OD

ตั้งแต่ M2 ถึง M100 หรือใหญ่กว่า สามารถปรับแต่งเส้นผ่านศูนย์กลางด้านในและด้านนอกได้ตามแบบ

เครื่องมือความแม่นยำขนาดเล็ก (M2–M5), เครื่องจักรหนักขนาดใหญ่ (M36–M100)

(2) ความหนา

ช่วงทั่วไป: 0.3 มม. – 3.0 มม. สำหรับความต้องการพิเศษ อาจบางลงหรือหนาขึ้นก็ได้

เมื่อการควบคุมโหลดและพื้นที่ตามแนวแกนมีขนาดกะทัดรัด

(3) วัสดุ

เหล็กสปริง, สแตนเลส A2/A4, 17-7 PH, ฟอสเฟอร์บรอนซ์, ทองแดงเบริลเลียม, อินโคเนล ฯลฯ

ความยืดหยุ่นสูงเป็นประจำ กันสนิม อุณหภูมิสูง/ ป้องกันการระเบิด/ ไม่เป็นแม่เหล็ก

(4) การรักษาพื้นผิว

การชุบสังกะสี, การเคลือบ Dacromet, การใส่ร้ายป้ายสี, ฟอสเฟต, การชุบนิกเกิล, การทู่, การทู่โครเมียมไตรวาเลนท์ ฯลฯ

ป้องกันสนิม หล่อลื่น ฉนวนกันความร้อน การปรับปรุงค่าสัมประสิทธิ์แรงเสียดทาน
