แหวนรองล็อคฟันปลาภายนอก

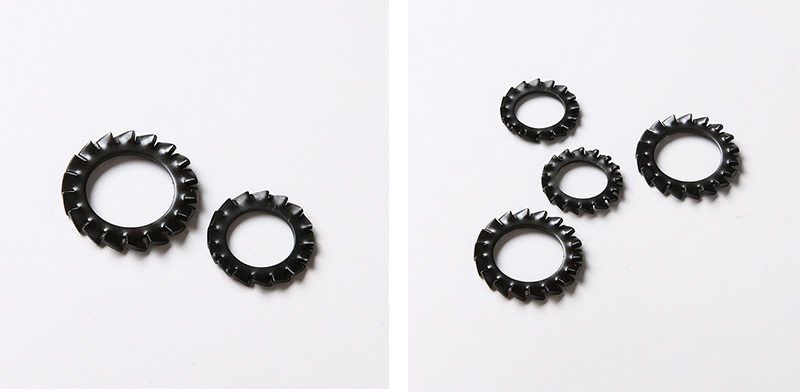

ตัวอย่างแหวนรองล็อคฟันปลาภายนอก Xiaoguo® สามารถต่อสายดินไฟฟ้าที่เป็นประโยชน์ได้ ฟันด้านนอกของปะเก็นอาจทำให้ชั้นออกไซด์หรือสารเคลือบเกิดรอยขีดข่วนระหว่างการใช้งาน ทำให้เกิดเส้นทางสัมผัสโลหะที่มั่นคง ซึ่งสามารถใช้สำหรับเชื่อมต่อตู้ไฟฟ้าได้

ส่งคำถาม

รายละเอียดสินค้า

วัสดุของแหวนรองล็อคฟันปลาภายนอกจะกำหนดแรงจับยึด ความสามารถในการป้องกันสนิม และสภาพแวดล้อมที่เกี่ยวข้องโดยตรง

(1) เหล็กสปริง

เกรดทั่วไป: 65Mn, C67S, SK5

ความแข็ง: เหล็กแผ่นรีดร้อน 40–50

คุณสมบัติ: ความยืดหยุ่นดีที่สุด และแรงกัดจะแข็งแกร่งที่สุด ฟันมีความคมและสามารถเจาะพื้นผิวโลหะได้ลึก ราคาต่ำและอัตราส่วนต้นทุนต่อประสิทธิภาพสูง

ข้อเสีย: เหล็กเปลือยมีแนวโน้มที่จะเกิดสนิมและต้องมีการรักษาพื้นผิว ไม่เหมาะสำหรับสภาพแวดล้อมที่ชื้นหรือมีฤทธิ์กัดกร่อน

สถานการณ์ที่เกี่ยวข้อง:แหวนรองล็อคฟันปลาภายนอกที่ทำจากเหล็กสปริงเหมาะสำหรับอุตสาหกรรมทั่วไป รถยนต์ การประกอบเครื่องจักรกล และสภาพแวดล้อมที่แห้งในร่ม

การรักษาพื้นผิวเคลือบ: ชุบสังกะสี (ในอาคาร), Dacromet (กลางแจ้ง)

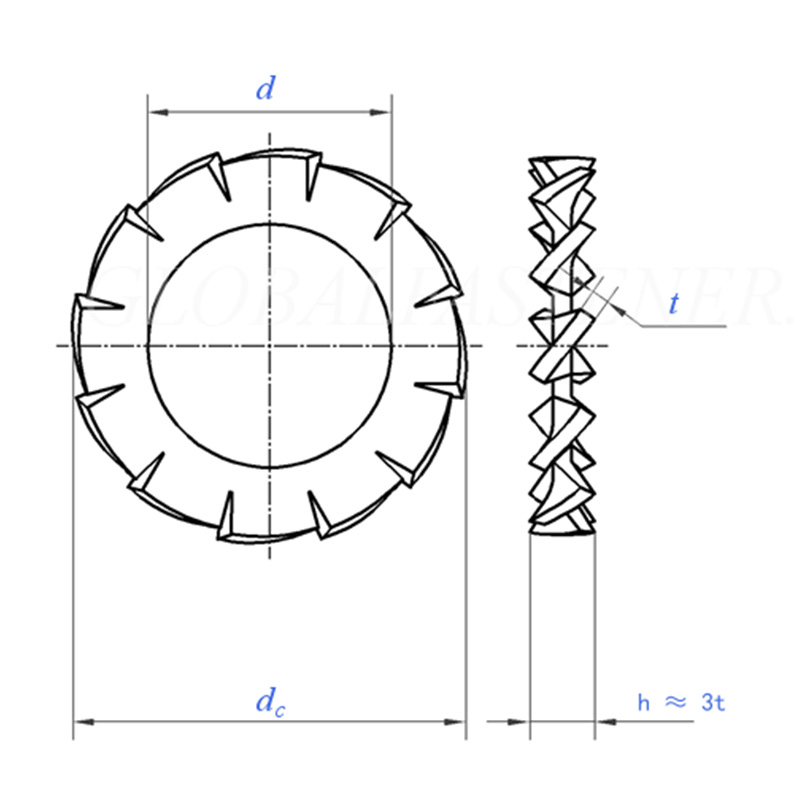

External Serrations Lock Washers

ขนาด		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	นาที=ขนาดที่กำหนด	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	สูงสุด	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
ดีซี	สูงสุด=ขนาดที่ระบุ	3.6	4.5	5.5	6	7	8	10	11	12.5	15
ดีซี	นาที	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
จำนวนฟัน	นาที	9	9	9	9	10	11	11	12	14	14
ต่อ 1,000 หน่วยกก		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
สำหรับเส้นผ่านศูนย์กลางเกลียวขนาดเกลียว		ม1.6	M2	M2.5	ม3	M3.5	ม4	ม5	ม6	ม7	ม8

ขนาด		10.5	13	15	17	19	21	23	25	28	31
d	นาที=ขนาดที่กำหนด	10.5	13	15	17	19	21	23	25	28	31
d	สูงสุด	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
เดอ	สูงสุด=ขนาดที่ระบุ	18	20.5	24	26	30	33	36	38	44	48
เดอ	นาที	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
จำนวนฟัน	นาที	16	16	18	18	18	20	20	20	22	22
ต่อ 1,000 หน่วยกก		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
สำหรับเส้นผ่านศูนย์กลางเกลียวขนาดเกลียว		ม10	ม12	ม14	ม16	ม18	ม20	ม22	ม24	ม27	ม30

(2) สแตนเลส

①A2 (สแตนเลส 304)

ความแข็ง: ประมาณ HRC 25–35 (อ่อนกว่าเหล็กสปริง)

สิ่งอำนวยความสะดวก: ความต้านทานการกัดกร่อนสากล ความสามารถในการป้องกันสนิมที่ดี; สแตนเลส; ไม่จำเป็นต้องเคลือบเพิ่มเติม แรงกัดไม่แรงเท่ากับเหล็กสปริง แต่ก็เพียงพอสำหรับแรงสั่นสะเทือนทั่วไป

สถานการณ์การใช้งาน: สภาพแวดล้อมที่ชื้น อุปกรณ์อาหาร อุปกรณ์ทางการแพทย์ การป้องกันสนิมทั่วไปทั้งในร่มและกลางแจ้ง

②A4 (สแตนเลส 316)

ความแข็ง: ประมาณ HRC 25–35

คุณสมบัติ: ประกอบด้วยโมลิบดีนัม ทนต่อการกัดกร่อนของคลอไรด์ไอออน 'ทนต่อหมอกเกลือ ทนต่อน้ำทะเล ทนต่อสารเคมี ; ต้นทุนสูงกว่า 304 30-50%

สถานการณ์ที่เกี่ยวข้อง: แหวนรองล็อคฟันปลาภายนอกที่ทำจากสแตนเลส 316 เหมาะสำหรับงานวิศวกรรมทางทะเล เรือ สิ่งอำนวยความสะดวกชายฝั่ง และโรงงานเคมี

(3) ฟอสเฟอร์บรอนซ์

การกำหนด: CuSn8, PB

ความแข็ง: ประมาณ HRC 20–30 (ล่าง)

คุณสมบัติ: ไม่ก่อให้เกิดประกายไฟ (ป้องกันการระเบิด); ไม่ใช่แม่เหล็ก; การนำไฟฟ้าที่ดี ทนต่อการกัดกร่อน (แต่ไม่ดีเท่า 316) มีความแข็งแรงต่ำ ไม่เหมาะกับการรับน้ำหนักมาก

สถานการณ์ที่เกี่ยวข้อง: สภาพแวดล้อมที่ป้องกันการระเบิด, สายดินไฟฟ้า, เครื่องมือที่ไวต่อแม่เหล็ก

(4) ทองเหลือง

หมายเลขรุ่น: H62, H65

ความแข็ง: ต่ำ (ประมาณ HRC 10–20)

คุณสมบัติ: เป็นสื่อกระแสไฟฟ้านำความร้อน; มีลักษณะเป็นสีทองตกแต่ง ความต้านทานการเกิดสนิมอยู่ในระดับปานกลาง ความแข็งแรงต่ำ ฟันมีแนวโน้มที่จะสึกหรอ

สถานการณ์ที่เกี่ยวข้อง: ไฟฟ้าแรงดันต่ำ ประปา ขั้วต่อนิวแมติก ชุดตกแต่ง

คำถามที่พบบ่อย

(1) อุณหภูมิสูงสุดสำหรับแหวนรองล็อคฟันปลาภายนอกคือเท่าใด

เหล็กสปริงที่มีการชุบสังกะสีโดยทั่วไปจะเหมาะกับอุณหภูมิตั้งแต่ -20°C ถึง +120°C; สแตนเลส A2/A4 สามารถใช้งานได้ถึง -200°C ถึง +300°C

(2) วัสดุใดดีที่สุดสำหรับการต่อสายดินไฟฟ้า?

การต่อสายดินต้องการให้ฟันสามารถเจาะสีหรือชั้นออกไซด์เพื่อสร้างเส้นทางนำไฟฟ้าได้ สามารถใช้สเตนเลส A2/A4 และฟอสเฟอร์บรอนซ์ได้ทั้งหมด

(3) แหวนรองล็อคฟันปลาภายนอกมีคุณสมบัติเป็นแม่เหล็กหรือไม่

เหล็กสปริงเป็นแม่เหล็ก ในขณะที่สแตนเลส A2/A4 แทบจะไม่มีแม่เหล็กเลย (อาจมีแม่เหล็กอ่อนหลังจากการประมวลผลแบบเย็น) และฟอสเฟอร์บรอนซ์และทองเหลืองนั้นไม่ใช่แม่เหล็กโดยสิ้นเชิง
