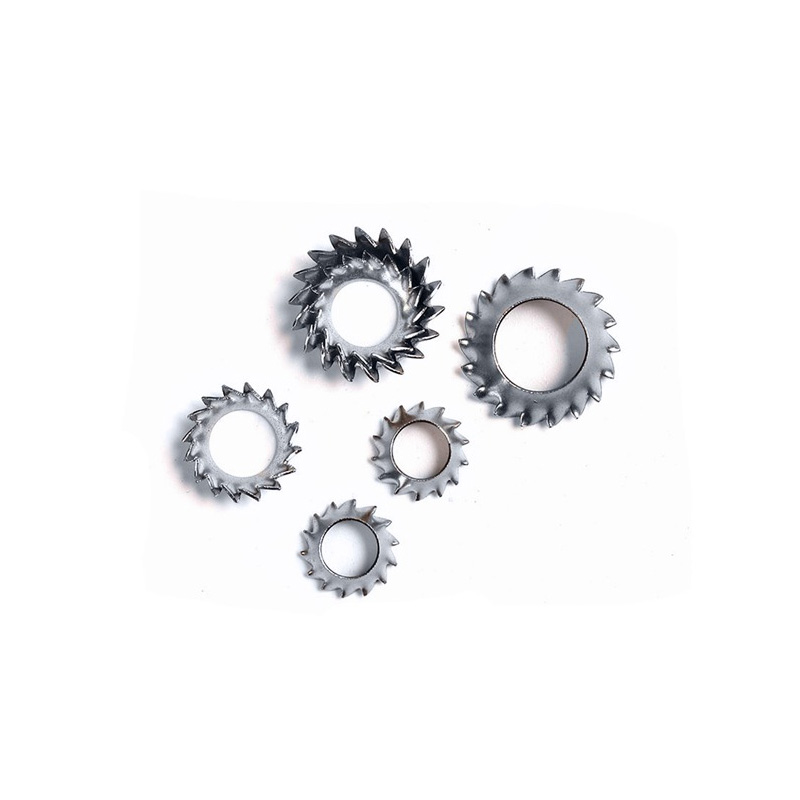

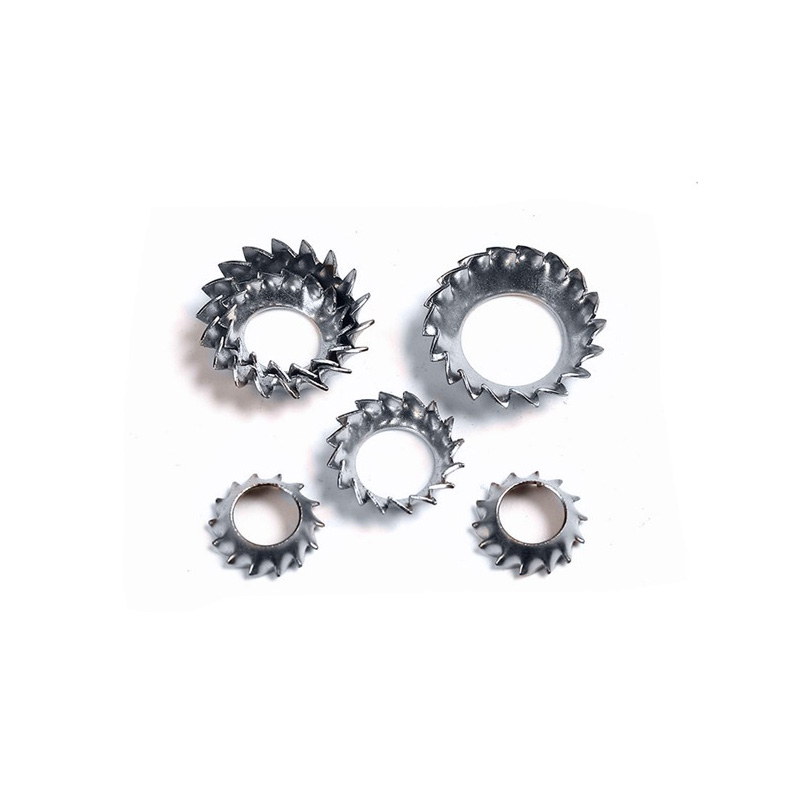

แหวนรองล็อคทรงกรวยฟันเลื่อยภายนอก

พรีโหลดสปริงทรงกรวย

แหวนรองล็อคทรงกรวยฟันหยักภายนอกอยู่ในรูปทรงจานตื้น (ทรงกรวย) ในสถานะอิสระและมีความสูงตามธรรมชาติ

เมื่อการขันเริ่มขึ้น แหวนรองจะถูกดันเข้าไปในช่อง และโครงสร้างทรงกรวยก็ค่อยๆ เรียบลง

แหวนรองที่เรียบแม้จะถูกบีบอัด แต่ก็ยังพยายามทำให้รูปทรงกรวยเหมือนเดิมอยู่เสมอ ดังนั้นจึงสร้างแรงยืดหยุ่นตามแนวแกนอย่างต่อเนื่อง

แรงยืดหยุ่นนี้กระทำระหว่างหัวสกรูและชิ้นงาน โดยจะรักษาค่าพรีโหลดของเกลียวให้คงที่ และชดเชยช่องว่างเล็กๆ ที่เกิดจากการขยายตัวเนื่องจากความร้อน การสึกหรอ หรือการเสียรูปของวัสดุ

ล็อคกลฟันภายนอก

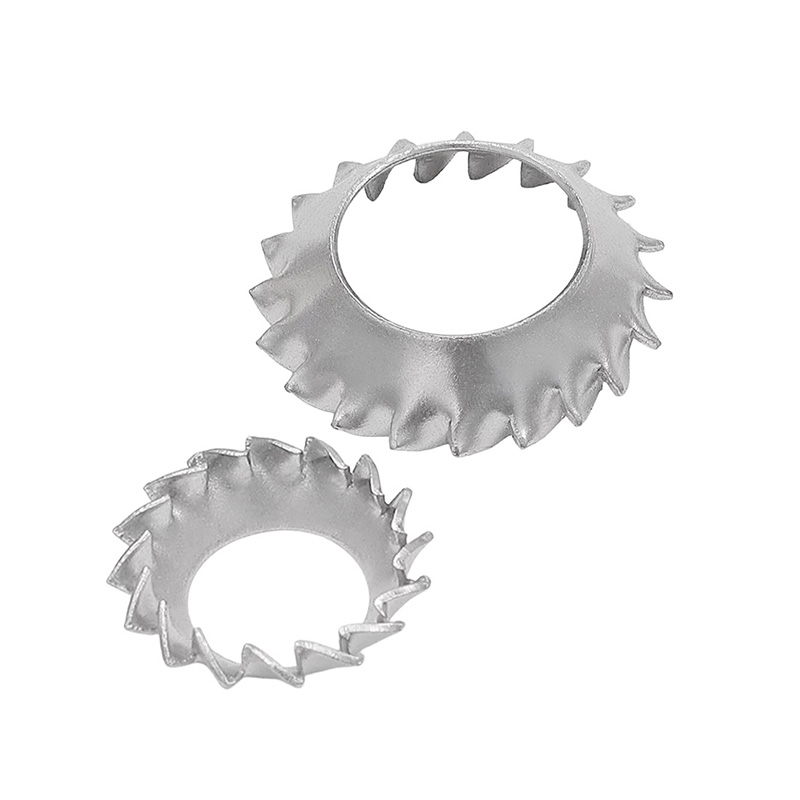

มีฟันแนวรัศมีแหลมเรียงเป็นแถวอยู่ที่เส้นรอบวงด้านนอกของแหวนรองล็อคทรงกรวยฟันเลื่อยภายนอก

เมื่อแหวนรองแบน ฟันด้านนอกเหล่านี้จะกัดเข้ากับพื้นผิวของชิ้นงาน ทำให้เกิดการเชื่อมต่อทางกลหลายจุด

หลังจากที่ฟันกัดเข้าไป จะเทียบเท่ากับการเพิ่มความต้านทานการหมุนระหว่างแหวนรองและชิ้นงาน

กลไกการล็อคแบบกลไกนี้สามารถต้านทานการคลายตัวที่เกิดจากการสั่นสะเทือน การกระแทก และแรงแบบไดนามิกได้อย่างมีประสิทธิภาพ

Countersunk Flush Fit

พื้นผิวทรงกรวยของแหวนรองล็อคทรงกรวยฟันเลื่อยภายนอกนั้นเข้ากันกับพื้นผิวทรงกรวยของหัวสกรูเทเปอร์จมมาตรฐาน

หลังการติดตั้ง แหวนรองจะถูกสอดเข้าไปในช่องของชิ้นงานจนสุด และหัวของสกรูอยู่ในระดับเดียวกับหรือต่ำกว่าพื้นผิวของชิ้นงานเล็กน้อย

เพื่อให้แน่ใจว่าพื้นผิวการประกอบจะเรียบและเรียบโดยไม่มีส่วนที่ยื่นออกมา และไม่ทำให้รู้สึกไม่สบายเมื่อสัมผัส ไม่รบกวนส่วนประกอบอื่นๆ และไม่ส่งผลกระทบต่อการประกบระหว่างฟันและชิ้นงาน

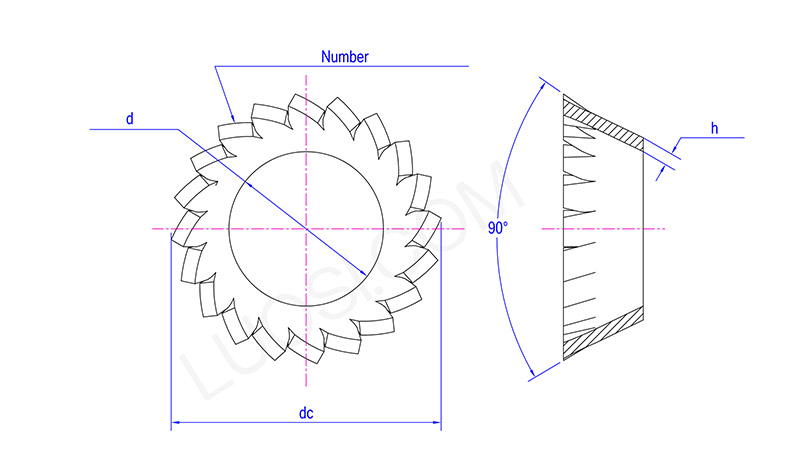

จันทร์	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
นาที	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
สูงสุด	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
ดีซี	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
จำนวน จำนวนฟัน นาที	10	12	12	14	14	16	18	20	26	28	30

คำถามที่พบบ่อยได้รับคำตอบแล้ว

(1) ความแข็งและแรงบิดคงที่หรือไม่?

แหวนรองล็อคทรงกรวยฟันซี่ฟันภายนอกทั้งหมดทำด้วยการบำบัดความร้อน ความแข็ง ความยืดหยุ่น และแรงบิดในการล็อคจะคงที่สำหรับการสั่งซื้อเป็นชุด

(2) คุณให้ตัวอย่างฟรีหรือไม่?

ตอบ: เราสามารถเสนอตัวอย่างมาตรฐานฟรีได้ ผู้ซื้อจะต้องรับผิดชอบค่าขนส่งเท่านั้น

(3) MOQ ของคุณสำหรับขนาดมาตรฐานและขนาดที่กำหนดเองคืออะไร?

ขนาดมาตรฐานรองรับคำสั่งทดลองขนาดเล็ก สินค้าที่ไม่ได้มาตรฐานแบบกำหนดเองจำเป็นต้องมี MOQ ขนาดเล็ก เรายอมรับคำสั่งซื้อตัวอย่างและการผลิตจำนวนมาก
