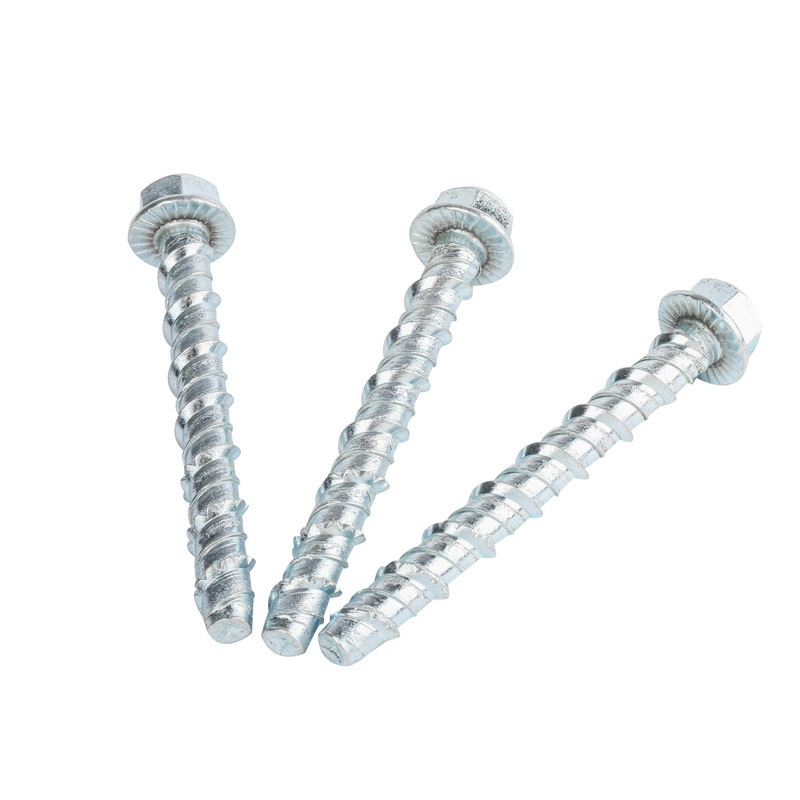

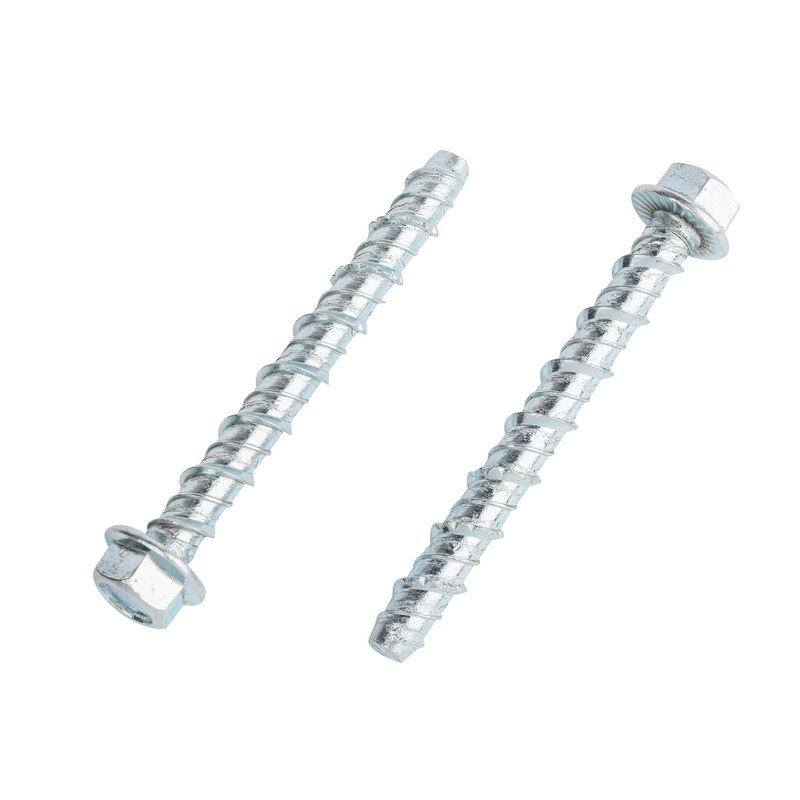

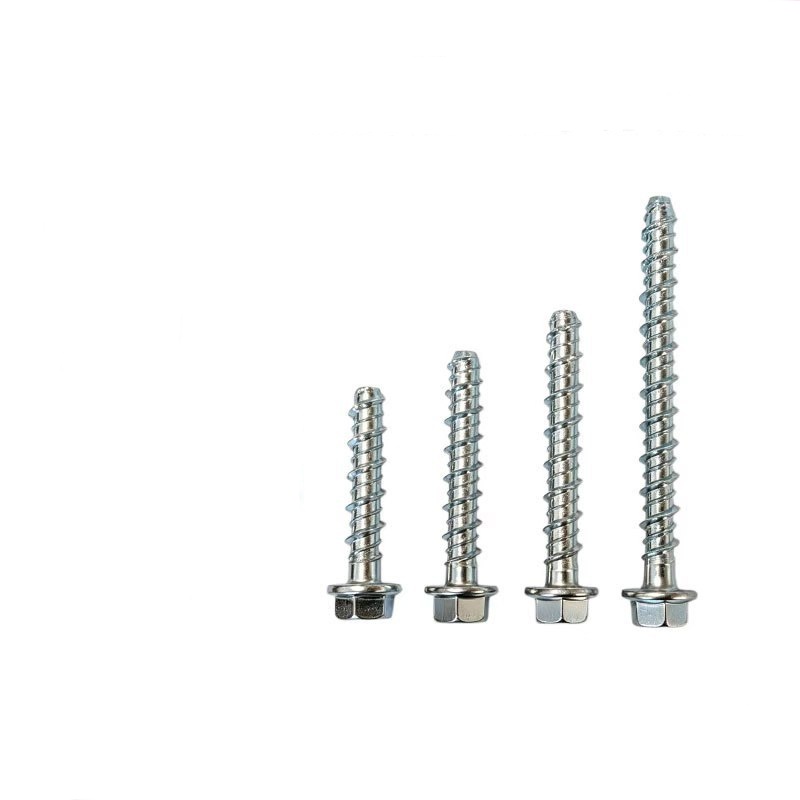

สลักเกลียวคอนกรีตตัดด้วยตนเองหน้าแปลนหกเหลี่ยม

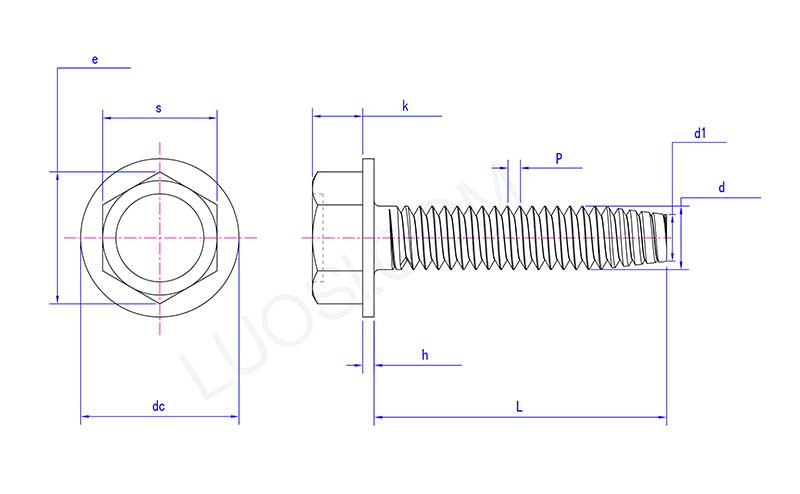

สลักเกลียวคอนกรีตตัดด้วยตนเองหน้าแปลนหกเหลี่ยมจากประเทศจีนXiaoguo®ประกอบด้วยห้าส่วน: หัว, หน้าแปลน, เพลา, ด้ายตัดตัวเองและส่วนนำหาง

1. หัวแปลน Hex

หัวมีรูปทรงหกเหลี่ยมมาตรฐาน และความกว้างของด้านตรงข้ามสอดคล้องกับขนาดหัวหกเหลี่ยม DIN ด้านล่างหัวมีแผ่นหน้าแปลนที่ประกอบเข้าด้วยกัน

การทำงาน:

มีประแจกระบอกมาตรฐานหรือประแจผลกระทบแบบหัวหกเหลี่ยมให้เลือก ทำให้การติดตั้งทำได้ง่าย

หน้าแปลนจะเพิ่มพื้นที่สัมผัสด้วยส่วนประกอบคงที่ ป้องกันการอัดตัวของวัสดุอ่อน

ด้านล่างของหน้าแปลนมีรอยหยักในแนวรัศมี ซึ่งป้องกันการคลายตัวเนื่องจากการสั่นสะเทือนหลังจากขันให้แน่น

2. ส่วนก้านและส่วนการเปลี่ยนเกลียว

การเปลี่ยนก้าน: มีแท่งไฟสั้น (ประมาณ 2–3 มม.) อยู่ใต้หน้าแปลนเชื่อมต่อ ซึ่งจะช่วยป้องกันไม่ให้รากด้ายมีความเข้มข้นมากเกินไป และยังทำให้พื้นผิวแบริ่งเรียบสำหรับหน้าแปลนอีกด้วย

3. เกลียวตัด / กรีดด้วยตนเอง

เกลียวเมตริกมาตรฐาน ที่มีมุมโปรไฟล์ฟัน 60° ฟันแหลมคม และคมตัด

ด้ายไม่สมมาตร ด้านหน้าของด้านที่รุกล้ำกว่าในขณะที่ด้านหลังมีความนุ่มนวลกว่า ซึ่งเอื้อต่อการตัดเข้าสู่วัสดุพิมพ์

4.ส่วนแนะนำหาง

สอดสลักเกลียวคอนกรีตแบบตัดเองหน้าแปลนหกเหลี่ยมเข้าไปในรูที่เจาะเพื่อป้องกันการเบี่ยงเบนระหว่างการขันเกลียวครั้งแรก

สลักเกลียวยึดคอนกรีตแบบแปลนหกเหลี่ยม VS สลักเกลียวขยายแบบดั้งเดิม

พิจารณาหลายแง่มุมและทำการเปรียบเทียบที่ครอบคลุมระหว่างสลักเกลียวคอนกรีตแบบตัดตัวเองแบบแปลนหกเหลี่ยมและสลักเกลียวแบบขยายแบบดั้งเดิม

1.มีการเปรียบเทียบโดยตรงในแง่ของขั้นตอนการติดตั้ง ความต้องการของวัสดุพิมพ์ ความสามารถในการรับน้ำหนัก และความสามารถในการแยกชิ้นส่วน เป็นต้น

โครงการเปรียบเทียบ สลักเกลียวยึดคอนกรีตแบบตัดตัวเองหน้าแปลนหกเหลี่ยม สลักเกลียวขยายแบบดั้งเดิม

ขั้นตอนการติดตั้ง 1 การเจาะ → 2 การทำความสะอาดรู → 3 การใส่ 1 การเจาะ → 2 การทำความสะอาดรู → 3 การใส่ท่อขยาย → ④ การเคาะที่หัวกรวย → ⑤ การขันน็อตให้แน่น

เครื่องมือติดตั้ง สว่านกระแทก+ประแจกระบอก/ประแจผลกระทบ สว่านกระแทก+ค้อน+ประแจ

จำเป็นต้องตีมั้ย? ไม่จำเป็น. ที่จำเป็น

ข้อกำหนดระยะขอบ/ระยะห่าง เล็ก ใหญ่

ความเสี่ยงจากวัสดุฐาน ไม่มีความเครียดจากการขยายตัว ไม่ทำให้เกิดการแตกร้าวของคอนกรีต ความเครียดจากการขยายตัวที่มากเกินไปอาจทำให้คอนกรีตแตกร้าวได้

หลังจากติดตั้งแล้วจะทำงานได้ทันทีหรือไม่? ใช่ ใช่

2. การเปรียบเทียบเวลาในการติดตั้ง (การทำงานคนเดียว, สลักเกลียวเดี่ยว)

สลักเกลียวยึดคอนกรีตแบบตัดตัวเองหน้าแปลนหกเหลี่ยม：ประมาณ 40 ถึง 60 วินาที (เจาะ + ทำความสะอาด + ใส่)

สลักเกลียวขยายแบบเดิม：ประมาณ 90 - 120 วินาที (เจาะ + ทำความสะอาด + ใส่ + แตะ + ขันให้แน่น)

3. ค่าใช้จ่ายในการทำงานใหม่และซ่อมแซม

สลักเกลียวคอนกรีตตัดด้วยตนเองหน้าแปลนหกเหลี่ยม: ในระหว่างการติดตั้ง ประแจแรงบิดสามารถควบคุมแรงบิดได้อย่างง่ายดายและจะไม่ทำให้คอนกรีตแตก

สลักเกลียวยึดขยายแบบดั้งเดิม：ในระหว่างกระบวนการติดตั้ง มีการใช้แรงมากเกินไป ส่งผลให้คอนกรีตแตกร้าว จำเป็นต้องถอดชิ้นส่วนเก่าออกแล้วเจาะรูใหม่ซึ่งใช้เวลานานและอาจส่งผลต่อรูปลักษณ์ด้วย
