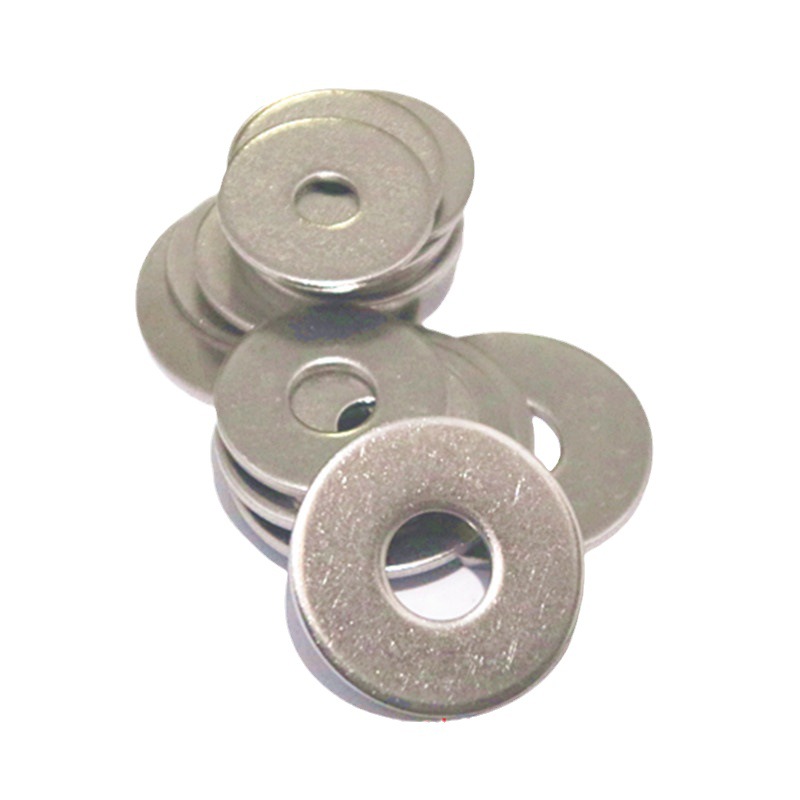

แหวนรองแบน OD ขนาดใหญ่

Xiaoguo Inventory® Large OD Flat Washer มีพื้นผิวเรียบไม่มีเสี้ยน ติดแน่น และสามารถใช้ร่วมกับส่วนประกอบการซีลเพื่อเพิ่มประสิทธิภาพในการกันฝุ่น ปล่อยน้ำมัน และกันน้ำ

ส่งคำถาม

รายละเอียดสินค้า

แหวนรองแบบแบน OD ขนาดใหญ่และแหวนรองแบบมาตรฐานมีความแตกต่างกันอย่างมีนัยสำคัญในด้านรูปลักษณ์ ฟังก์ชัน และสถานการณ์ที่เกี่ยวข้อง

โครงการ	แหวนรองแบนมาตรฐาน	แหวนรองแบน OD ขนาดใหญ่
เส้นผ่านศูนย์กลางภายใน	6.4มม	6.4มม
เส้นผ่านศูนย์กลางภายนอก	12มม	18มม
ความหนา	1.6มม	1.6มม
พื้นที่ติดต่อ	1 ครั้ง	2.25 เท่า
กระจายแรงดัน	โดยทั่วไปเหมาะสำหรับพื้นผิวแข็งเช่นโลหะ	ดีเยี่ยมสามารถปกป้องวัสดุที่อ่อนนุ่มได้อย่างมีประสิทธิภาพ
ต้นทุนวัตถุดิบ	ต่ำ	สูงกว่า (พื้นที่ใหญ่กว่า)
น้ำหนักต่อหน่วย	แสงสว่าง	หนักกว่า (สเปคเดียวกัน)

การเปรียบเทียบขนาด (ใช้ M6 เป็นตัวอย่าง)

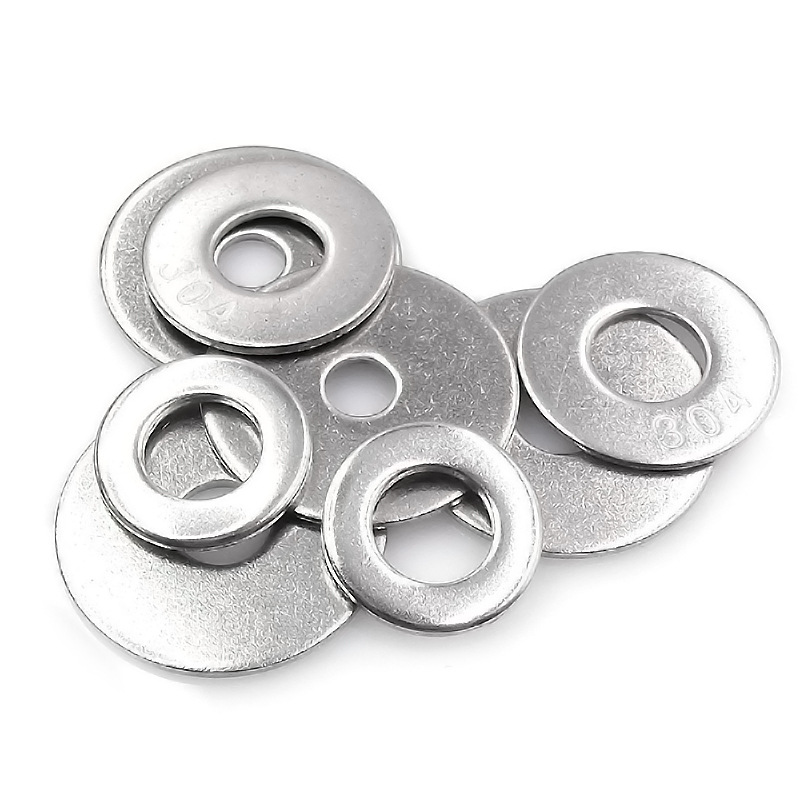

Large OD Flat Washer

ขั้นตอนการใช้งาน

วิธีการใช้งานของเครื่องซักผ้าแบบแบน OD ขนาดใหญ่นั้นไม่ซับซ้อน แต่การปฏิบัติตามลำดับการทำงานที่ถูกต้องสามารถรับประกันผลการป้องกันที่ดีที่สุด

(1) ตรวจสอบให้แน่ใจว่าข้อกำหนดตรงกัน

ตรวจสอบขนาดสลักเกลียว – รูในของแหวนรองแบน OD ขนาดใหญ่ควรมีขนาดใหญ่กว่าเส้นผ่านศูนย์กลางภายนอกของสลักเกลียวเล็กน้อย

ตรวจสอบด้วยว่าเส้นผ่านศูนย์กลางภายนอกของแหวนรองมีขนาดใหญ่พอที่จะปิดรูในส่วนที่คุณยึดไว้จนหมด หากรูเป็นช่องยาวหรือชำรุด ขอบด้านนอกของแหวนรองจะต้องเหลื่อมรูอย่างน้อย 5 มม.

คิดถึงวัสดุและจะไปที่ไหน สำหรับจุดกลางแจ้งที่ชื้น ใกล้ทะเล หรือในพื้นที่ที่มีสารเคมี ให้ใช้สแตนเลส 316 สำหรับการใช้งานภายในอาคารทั่วไป สแตนเลส 304 หรือเหล็กคาร์บอนกัลวาไนซ์จะทำงานได้ดี

(2) ทำความสะอาดพื้นผิวสัมผัส

เช็ดน้ำมัน สนิม เศษสี หรือขี้เลื่อยออกจากบริเวณที่คุณทำงานอยู่ ตรวจสอบให้แน่ใจว่าทั้งสองด้านของเครื่องซักผ้าสะอาด หากมีน้ำมันป้องกันสนิมติดอยู่ ให้ใช้ผ้าเช็ดออกเบาๆ

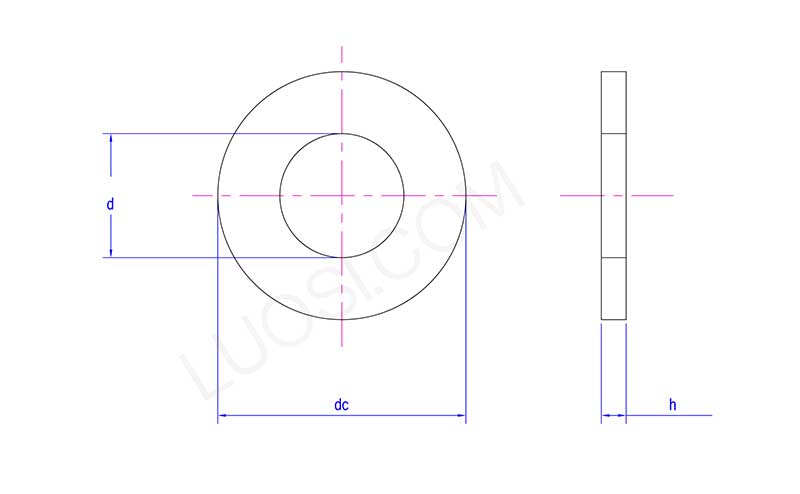

Large OD Flat Washer

จันทร์	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
สูงสุด	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
นาที	17	19	21	23	25	28	31	34	37	42	45
กระแสตรงสูงสุด	30	34	37	39	44	50	56	60	66	72	78
นาทีธ.ค	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
ชั่วโมงสูงสุด	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
ชั่วโมง	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7

(3) วางเครื่องซักผ้า

ตำแหน่งการติดตั้ง: วางแหวนรองแบบแบนที่มีเส้นผ่านศูนย์กลางภายนอกขนาดใหญ่ระหว่างหัวสลักเกลียวกับชิ้นส่วนที่จะยึด หากใช้วัสดุอ่อน เช่น ไม้ พลาสติก หรืออลูมิเนียมแบบบาง ขอแนะนำให้ใช้แหวนรองที่มีเส้นผ่านศูนย์กลางภายนอกขนาดใหญ่ทั้งบนหัวสลักเกลียวและด้านน็อต

การติดตั้งตรงกลาง: ตรวจสอบให้แน่ใจว่าโบลต์หรือน็อตผ่านรูตรงกลางของแหวนรอง ตรวจสอบให้แน่ใจว่าแหวนรองอยู่ในระนาบเดียวกับพื้นผิวชิ้นงาน—ต้องไม่เอียง

(4) ใส่สลักเกลียวและขันให้แน่นด้วยมือ

ขันโบลต์หรือน็อตให้แน่นด้วยมือ จนกระทั่งเครื่องซักผ้าสัมผัสพื้นผิว จากนั้นปรับตำแหน่งของเครื่องซักผ้า ตรวจสอบให้แน่ใจว่าปิดรูทั้งหมดแล้ว

(5) ขันให้แน่นตามแรงบิดที่แนะนำ

การใช้ประแจทอร์คที่ถูกต้อง: เลือกค่าแรงบิดที่เหมาะสมและค่อยๆ ขันให้แน่น ในระหว่างการทำงาน ให้สังเกตแหวนรองอย่างระมัดระวัง และทำการปรับเปลี่ยนตามความจำเป็น

(6) การตรวจสอบขั้นสุดท้าย

ดูเครื่องซักผ้าแบบแบน OD ขนาดใหญ่เพื่อให้แน่ใจว่าวางราบและเข้าที่อย่างถูกต้อง
