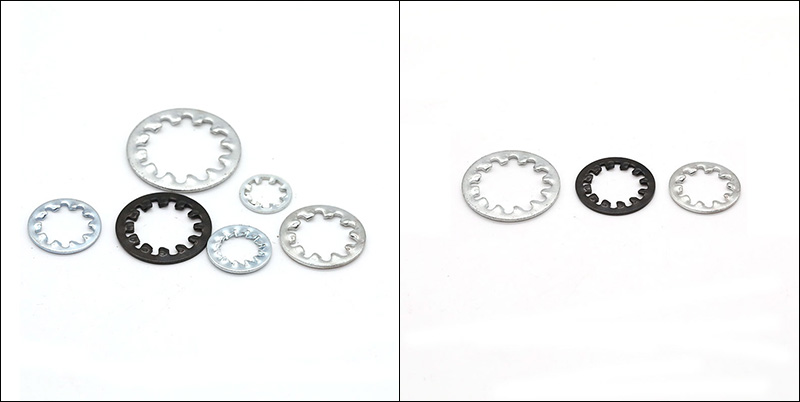

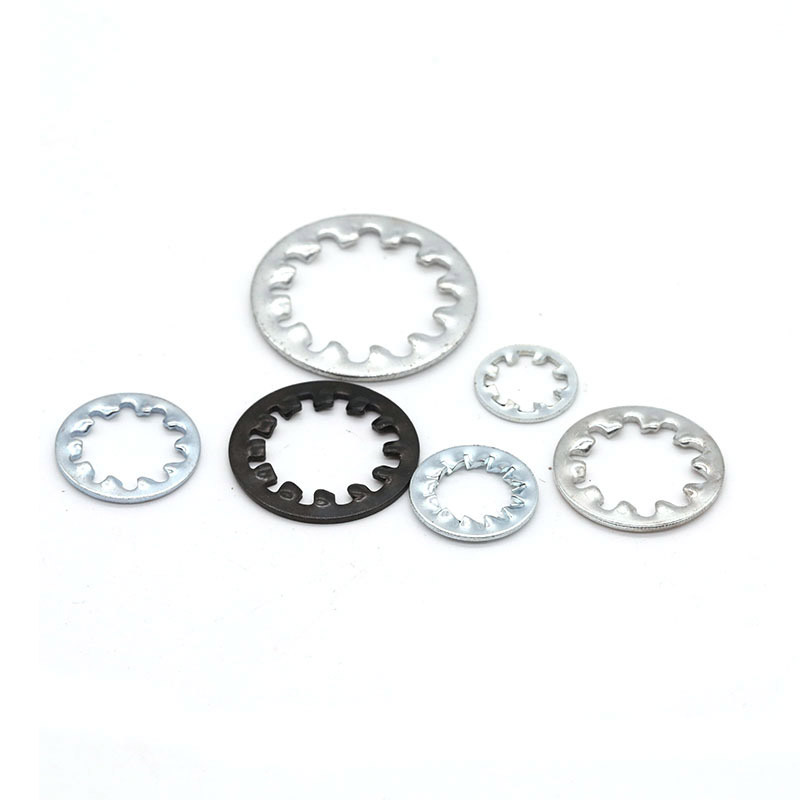

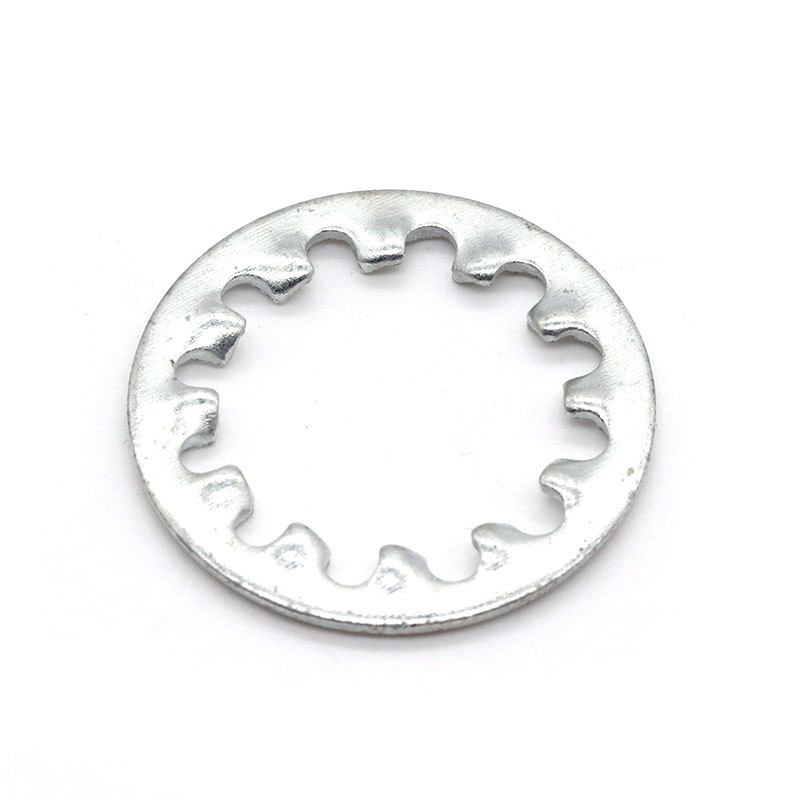

ล็อคแหวนรองด้วยฟันภายใน

แหวนรองล็อคแบบมีฟันภายในแบ่งออกเป็นประเภทมาตรฐาน (ประเภท AW) และประเภทหนัก (ประเภท IOW) ความแตกต่างหลักระหว่างสิ่งเหล่านี้อยู่ที่ความลึกและความแข็งแกร่งของรูปทรงเฟือง

(1) ประเภท AW

คุณสมบัติหลัก: ใช้การออกแบบเฟืองภายในที่อัดแน่นมากขึ้นเพื่อกระจายโหลด

หลักการล็อค:โดยการเพิ่มจำนวนจุดสัมผัสระหว่างการกัด แรงเสียดทานจะถูกนำมาใช้เพื่อป้องกันการคลายตัว

วัสดุที่ต้องการ:เหล็กกล้าคาร์บอนธรรมดาหรือสเตนเลสราคาประหยัด (เช่น SUS304)

ความสามารถในการรับน้ำหนัก: เหมาะสำหรับงานขนาดกลางและงานต่ำ การยึดน้ำหนักเบา

ราคา:ประเภทประหยัด

การใช้งานทั่วไป:แหวนรองล็อค Type AW พร้อมฟันภายใน เหมาะสำหรับวงจรอิเล็กทรอนิกส์ บอร์ด PCB เครื่องใช้ในครัวเรือน แผงหน้าปัด และอุปกรณ์ที่มีน้ำหนักเบาอื่นๆ

(2) ประเภท IOW

คุณสมบัติหลัก: ฟันมีความลึก คมขึ้น และหนาขึ้น พร้อมแรงกัดที่มากขึ้น

หลักการล็อค: การใช้ปลายฟันเพื่อ "จับและกัด" พื้นผิวโลหะ แรงล็อคทางกลจะถูกสร้างขึ้น

วัสดุ: ทำจากเหล็กสปริง 65Mn ความแข็ง HRC 39-50

ประสิทธิภาพการรับน้ำหนัก: เหมาะสำหรับสภาพแวดล้อมการทำงานที่มีภาระหนักและมีการสั่นสะเทือนอย่างรุนแรง

คุณลักษณะด้านต้นทุน: คุ้มค่ามากสำหรับประสิทธิภาพที่เชื่อถือได้

การใช้งาน: แหวนล็อค IOW พร้อมฟันภายใน เหมาะสำหรับชิ้นส่วนที่ใช้งานหนัก ใช้กันอย่างแพร่หลายกับแชสซีและเครื่องยนต์ของยานยนต์ เครื่องจักรอุตสาหกรรม และอุปกรณ์ยกในการก่อสร้าง

พูดง่ายๆ ว่าจะเลือกแบบไหนระหว่าง AW มาตรฐานและ IOW สำหรับงานหนักขึ้นอยู่กับความเครียดในการทำงานบนสลักเกลียวเป็นหลัก สำหรับการใช้งานที่มีน้ำหนักเบา เช่น อุปกรณ์อิเล็กทรอนิกส์และเครื่องใช้ในครัวเรือน ประเภท AW ปกติก็เพียงพอแล้วและประหยัดงบประมาณมากกว่า

สำหรับสถานการณ์ที่มีการสั่นสะเทือนหรือการกระแทกรุนแรง เช่น รถยนต์และเครื่องจักรอุตสาหกรรมขนาดใหญ่ ให้ใช้ประเภทงานหนัก IOW เพื่อยึดข้อต่อโบลต์ให้แน่นหนา

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
ม3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
ม4	4.3	4.48	7.64	8.0	0.47	0.53
ม5	5.3	5.48	9.64	10.0	0.57	0.63
ม6	6.4	6.62	10.57	11.0	0.67	0.73
ม7	7.4	7.62	12.07	12.5	0.77	0.83
ม8	8.4	8.62	14.57	15.0	0.77	0.83
ม10	10.5	10.77	17.57	18.0	0.87	0.93
ม12	13.0	13.27	19.98	20.5	0.96	1.04
ม14	15.0	15.27	23.48	24.0	0.96	1.04
ม16	17.0	17.27	25.48	26.0	1.16	1.24
ม18	19.0	19.33	29.48	30.0	1.36	1.44
ม20	21.0	21.33	32.38	33.0	1.36	1.44
ม24	25.0	25.33	37.38	38.0	1.45	1.55

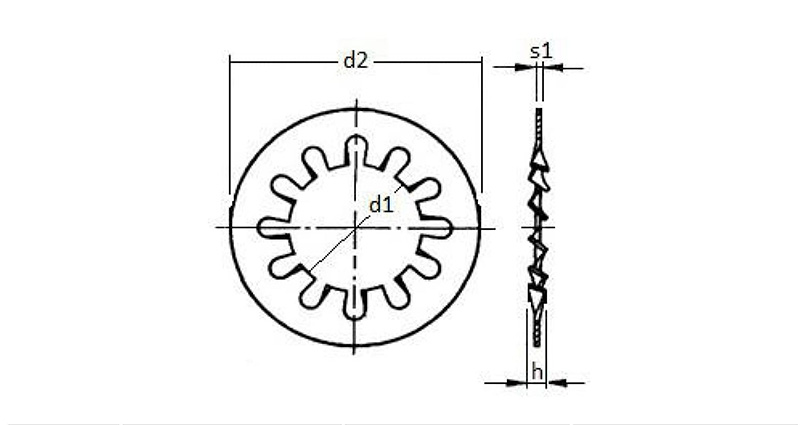

ข้อมูลและภาพวาดที่ให้ไว้มีไว้อ้างอิงเท่านั้น

คุณอาจต้องการทราบ

(1) ฉันควรใช้สไตล์ใดในการติดตั้งเครื่องยนต์ยานยนต์?

เราขอแนะนำให้ใช้แหวนล็อคฟันภายใน IOW พวกมันทำงานได้ดีในการหยุดสกรูไม่ให้หลุด

（2）คุณมีแบบสแตนเลสสำหรับทั้งสองสไตล์หรือไม่?

แน่นอน. ทั้งประเภท AW และ IOW มีจำหน่ายในสแตนเลส เช่น เกรด A2/304 และ A4/316

(3) ความแข็งระหว่างประเภท IOW และ AW แตกต่างกันอย่างไร

แหวนรองมาตรฐาน AW ที่ทำจากเหล็กกล้าคาร์บอนมักจะมีความแข็ง HRC 35-45 รุ่นเหล็กกล้าคาร์บอน IOW สำหรับงานหนักนั้นแข็งกว่า โดยโดยทั่วไปมีความแข็งตั้งแต่ HRC 42 ถึง 50
