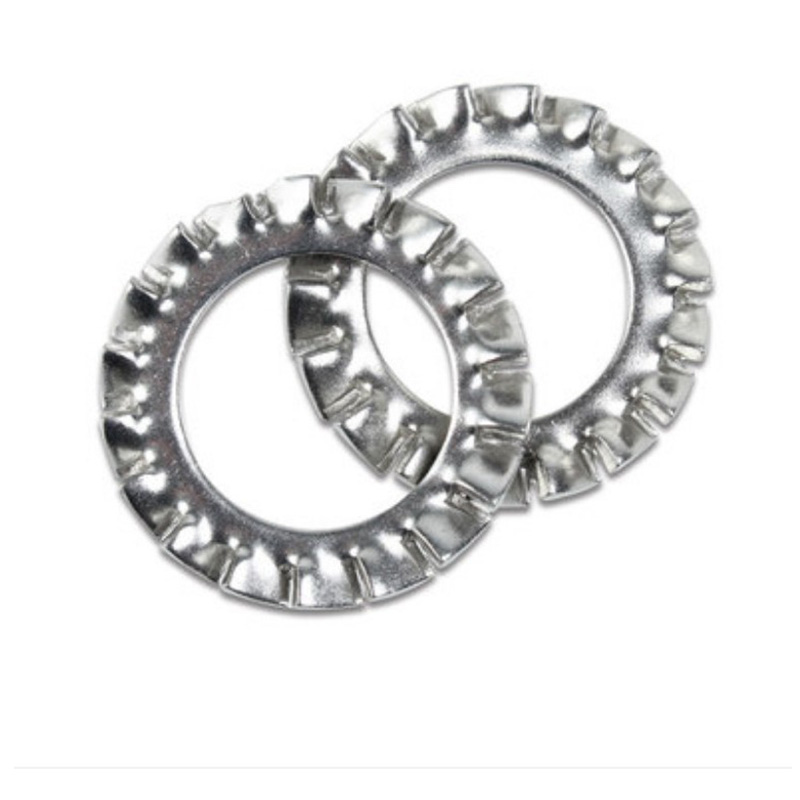

M3 แหวนรองล็อคฟันปลาภายนอก

แหวนรองล็อคฟันปลาภายนอก M3 ที่ผลิตโดยโรงงานXiaoguo®สามารถนำกลับมาใช้ใหม่ได้ดี หากฟันด้านนอกของแหวนรองสึกเล็กน้อยหลังการใช้งาน ก็สามารถนำกลับมาใช้ใหม่ได้ในตำแหน่งที่ไม่สำคัญ ขึ้นอยู่กับสถานการณ์

ส่งคำถาม

รายละเอียดสินค้า

แม้ว่าแหวนล็อคฟันปลาฟันปลาภายนอก M3 จะมีขนาดเล็ก แต่ก็มีการใช้งานที่หลากหลาย ด้วยโครงสร้างที่กะทัดรัด แรงล็อคและการนำไฟฟ้าที่เชื่อถือได้ จึงมีบทบาทสำคัญในหลายๆ ด้าน

(1) หุ่นยนต์ เครื่องจักรที่มีความแม่นยำ

การยึดโบลต์สำหรับอุปกรณ์ที่มีความแม่นยำสูงและมีการสั่นสะเทือนสูง เช่น ข้อต่อหุ่นยนต์อุตสาหกรรม โครงยึดมอเตอร์ และโมดูลเชิงเส้นตรง

(2) เครื่องใช้ไฟฟ้า

กรอบของโทรศัพท์มือถือ แท่นยึดมอเตอร์ของโดรน โครงสร้างรองรับอุปกรณ์ VR/AR โครงสร้างภายในของตัวควบคุมเกม ฯลฯ จุดเชื่อมต่อที่มีความแข็งแรงสูงและย่อส่วนทั้งหมดนี้

(3) อุตสาหกรรมพลังงานใหม่

แหวนรองล็อคฟันปลาภายนอก M3 ใช้ในสถานการณ์สำคัญภายในสถานีชาร์จ เช่น โมดูลไฟฟ้า โมดูลชุดแบตเตอรี่เก็บพลังงาน และอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ ซึ่งจำเป็นต้องมีความต้านทานการกัดกร่อนและความต้านทานการสั่นสะเทือน

(4) เฟอร์นิเจอร์และอุปกรณ์สำนักงาน

มาตรการป้องกันการคลายตัวสำหรับการเชื่อมต่อระหว่างฐานและพนักพิงของเก้าอี้สำนักงาน ชั้นวางโลหะ ตู้โชว์ อุปกรณ์ติดตั้งไฟ ฯลฯ ในระหว่างกระบวนการถอดประกอบและประกอบ

(5) อุปกรณ์เกี่ยวกับแสงและการถ่ายภาพ

กลไกการปรับภายใน ตัวรองรับเลนส์ ตัวยึดแบบแพนเอียง ฯลฯ ของเครื่องมือที่มีความแม่นยำมีความต้องการการเชื่อมต่อขนาดเล็กและมีความแข็งแรงสูง

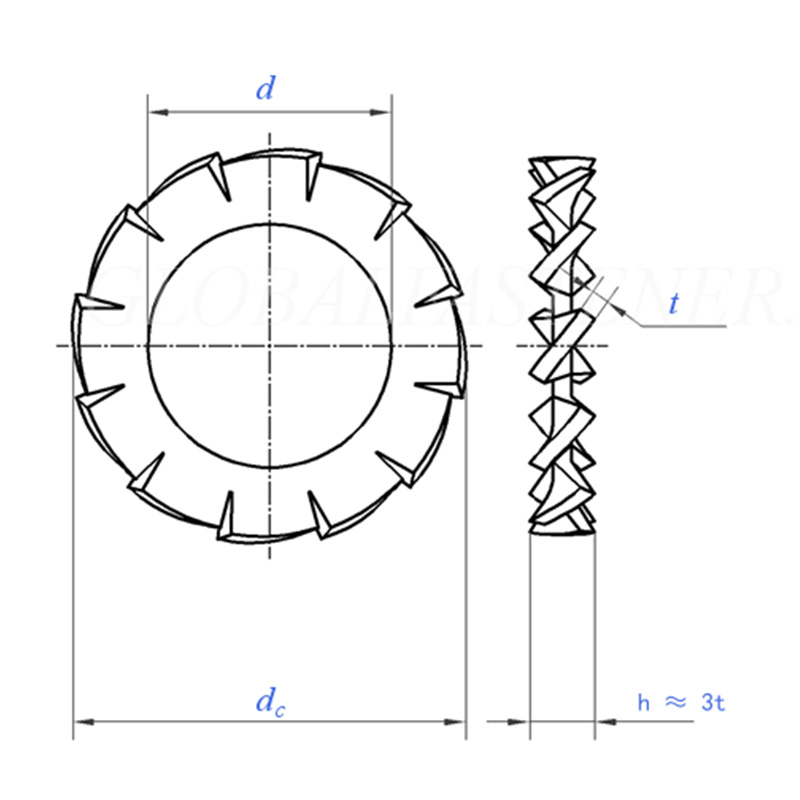

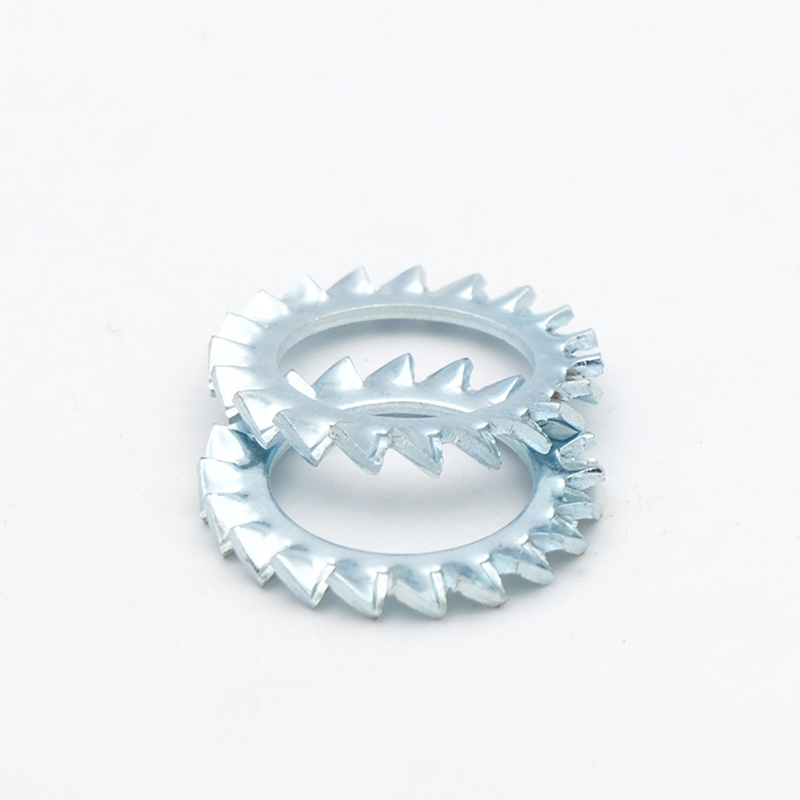

M3 External serrations Lock Washers

ขนาด		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	นาที=ขนาดที่กำหนด	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	สูงสุด	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
ดีซี	สูงสุด=ขนาดที่ระบุ	3.6	4.5	5.5	6	7	8	10	11	12.5	15
ดีซี	นาที	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
จำนวนฟัน	นาที	9	9	9	9	10	11	11	12	14	14
ต่อ 1,000 หน่วยกก		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
สำหรับเส้นผ่านศูนย์กลางเกลียวขนาดเกลียว		ม1.6	M2	M2.5	ม3	M3.5	ม4	ม5	ม6	ม7	ม8

ขนาด		10.5	13	15	17	19	21	23	25	28	31
d	นาที=ขนาดที่กำหนด	10.5	13	15	17	19	21	23	25	28	31
d	สูงสุด	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
เดอ	สูงสุด=ขนาดที่ระบุ	18	20.5	24	26	30	33	36	38	44	48
เดอ	นาที	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
จำนวนฟัน	นาที	16	16	18	18	18	20	20	20	22	22
ต่อ 1,000 หน่วยกก		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
สำหรับเส้นผ่านศูนย์กลางเกลียวขนาดเกลียว		ม10	ม12	ม14	ม16	ม18	ม20	ม22	ม24	ม27	ม30

จุดแข็งหลัก

แหวนรองล็อคฟันเลื่อยภายนอก M3 สามารถใช้ได้ในหลาย ๆ สถานการณ์ สาเหตุหลักมาจากคุณสมบัติที่แข็งแกร่งหลายประการ

(1) ป้องกันการสั่นสะเทือนและป้องกันการคลายตัว

แหวนรองล็อคฟันปลาภายนอก M3 เป็นเครื่องมือระดับมืออาชีพสำหรับการต้านทานการสั่นสะเทือน โครงสร้างฟันภายนอกได้รับการออกแบบมาโดยเฉพาะเพื่อ "ป้องกันไม่ให้ตัวยึดหลุดในสภาพแวดล้อมที่มีการสั่นสะเทือน" โดยเฉพาะในอุปกรณ์ที่มีการรับน้ำหนักแบบไดนามิกและการเคลื่อนไหวอย่างต่อเนื่อง

(2) สายดินไฟฟ้า

ฟันแหลมคมสามารถเจาะชั้นออกไซด์หรือเคลือบบนพื้นผิวโลหะได้อย่างง่ายดาย ทำให้เกิดเส้นทางไฟฟ้าที่มั่นคง

(3) เป็นมิตรกับพื้นที่

สำหรับการตกแต่งภายในของอุปกรณ์ที่มีความแม่นยำ สามารถติดตั้งแหวนรองล็อคฟันปลาภายนอก M3 ได้โดยตรงใต้ส่วนหัวของตัวยึด ซึ่งแทบจะไม่มีเนื้อที่เพิ่มเติมเลย

(4) มีตัวเลือกวัสดุให้เลือก

ผู้คนสามารถเลือกวัสดุที่แตกต่างกันตามสภาพแวดล้อมการใช้งานเฉพาะ เหล็กสปริงมีความแข็งแรงสูง และสแตนเลสทนทานต่อสนิม จึงเหมาะสำหรับสถานการณ์ต่างๆ

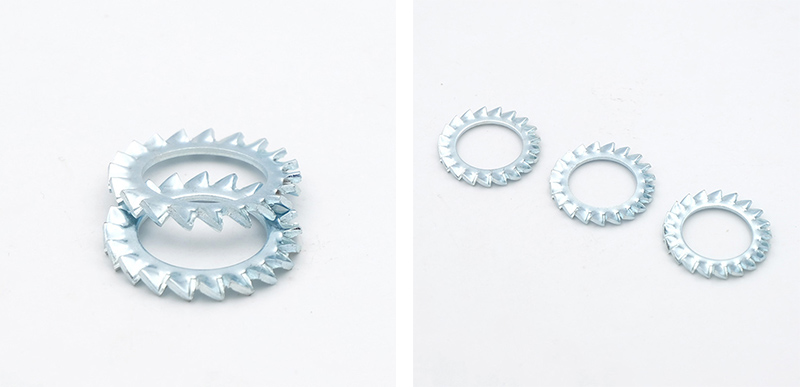

M3 External serrations Lock Washers
