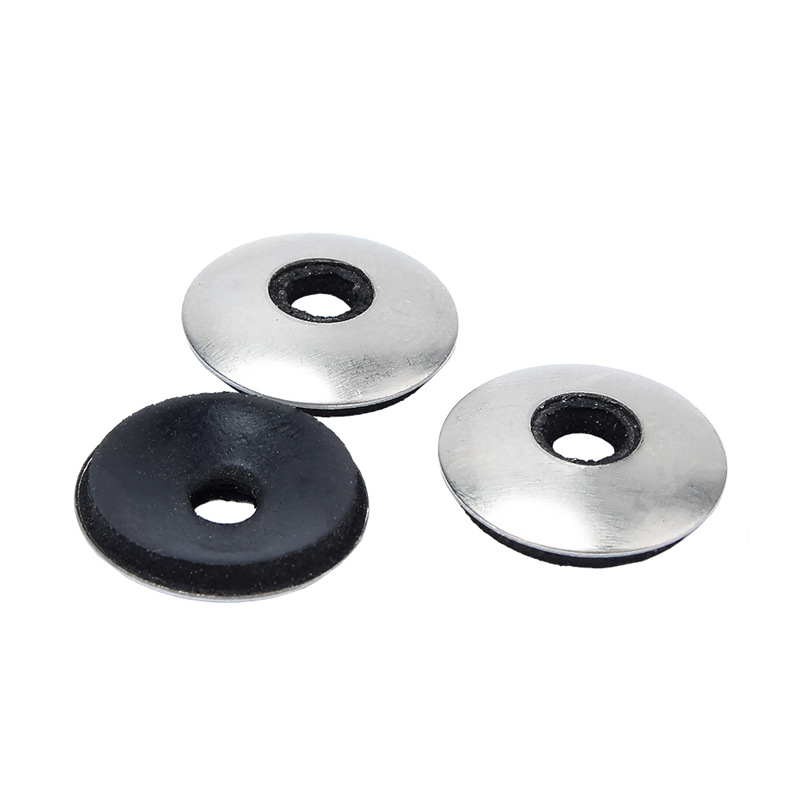

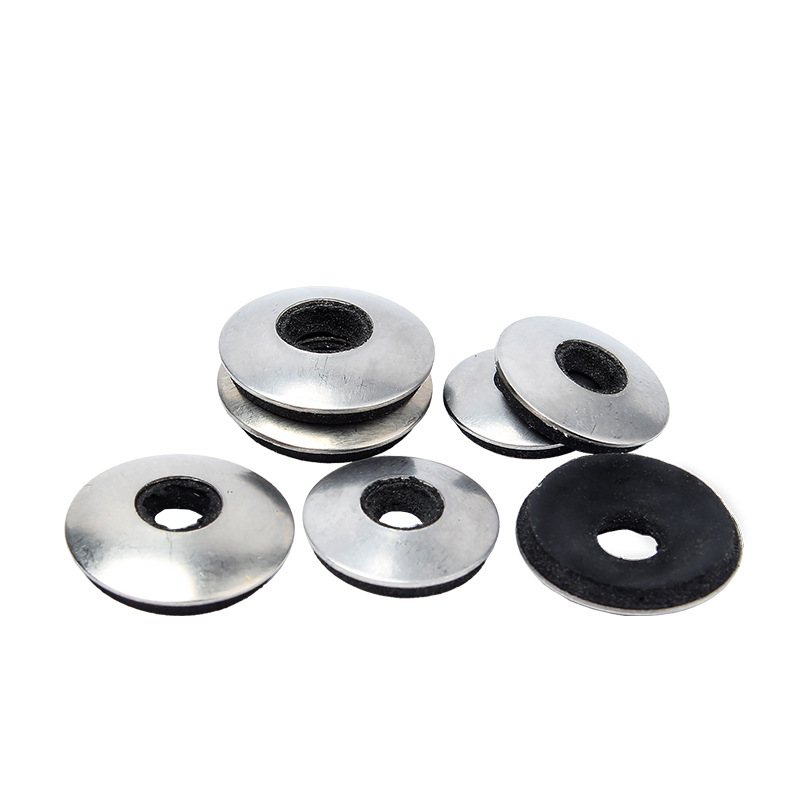

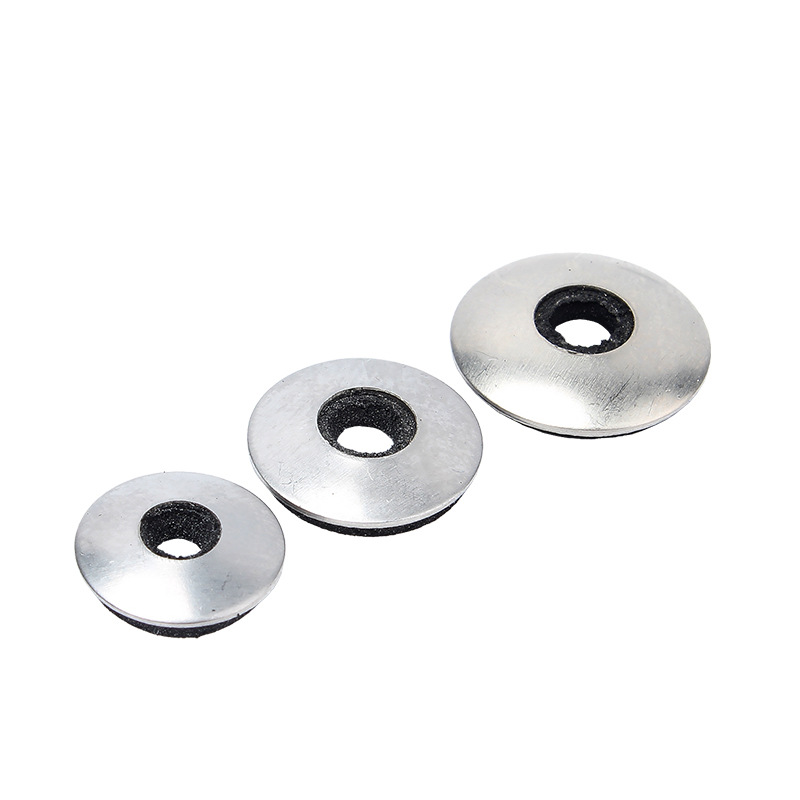

แหวนรองซีลแบบ Neoprene EPDM

คุณสมบัติโครงสร้างของเครื่องซักผ้าซีล Neoprene EPDM Bonded มีดังนี้:

(1) พันธะวัลคาไนซ์แบบรวม

แหวนรองโลหะของแหวนรองซีล Neoprene EPDM ติดแน่นกับยางนีโอพรีนอย่างถาวรผ่านกระบวนการหลอมโลหะที่อุณหภูมิสูง และไม่มีความเสี่ยงที่จะแยกออกหรือหลุดออก

(2) วงแหวนรอบนอกโลหะ

ภายนอกมักทำโดยการปั๊มเหล็กคาร์บอนต่ำ เหล็กชุบสังกะสี หรือสแตนเลส และจะอยู่ที่ขอบด้านนอกหรือด้านหลังของเครื่องซักผ้า

(3) แหวนซีลยางคลอโรพรีน

ตั้งอยู่ที่ด้านในหรือด้านล่างของวงแหวนโลหะ ทำให้เกิดซีลแบบยกขึ้นหรือพื้นผิวซีลแบบเรียบ

(4) โครงสร้างกลวงหรือกึ่งปิดผนึก

การออกแบบแหวนรองซีลแบบนีโอพรีน EPDM คือวงแหวนรอบนอกที่เป็นโลหะถูกหุ้มด้วยวงแหวนด้านในเป็นยาง ยางด้านล่างจะสูงกว่าขอบโลหะเล็กน้อย เพื่อให้แน่ใจว่าพื้นผิวซีลเป็นจุดสัมผัสแรก

(5) โครงสร้างกันลื่นและการวางตำแหน่ง

ไม่มีช่องว่างระหว่างขอบด้านนอกของโลหะกับขอบด้านในของยาง เมื่อขันให้แน่น ยางจะถูกบีบอัดจนกระทั่งถึงระนาบโลหะ ทำให้เกิดฟังก์ชัน "การบีบอัดตำแหน่ง"

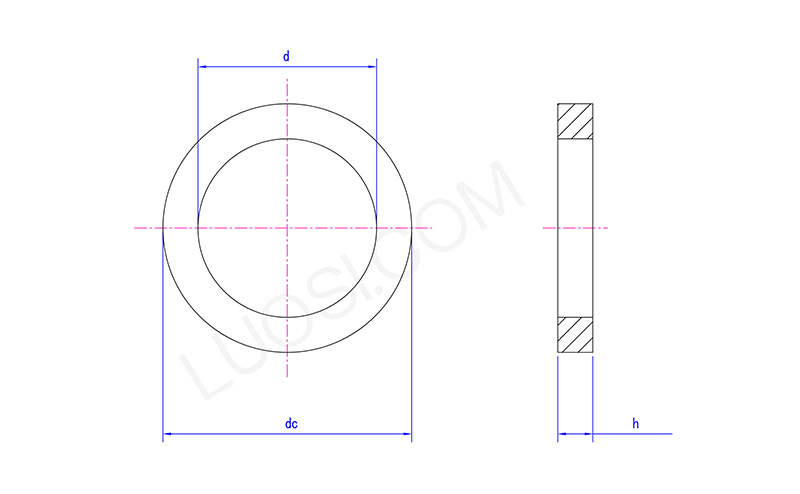

(6) ขนาดมาตรฐาน

เส้นผ่านศูนย์กลางรู เส้นผ่านศูนย์กลางภายนอก และความหนาทั่วไปเป็นไปตามมาตรฐานสากล และสามารถเปลี่ยนได้โดยตรงด้วยแหวนรองแบบแบนหรือโอริงร่วมกัน

หลักการทำงาน

แหวนรองซีล Neoprene EPDM เป็นส่วนประกอบของการซีลแบบจำกัดการบีบอัด ตอนนี้ให้ฉันแนะนำหลักการทำงานของมันให้คุณทราบ

(1) การติดต่อครั้งแรก

เมื่อสลักเกลียวผ่านรูด้านในของแหวนรองซีลยาง Neoprene EPDM และเริ่มขันให้แน่น ชั้นยางคลอโรพรีนที่ด้านล่างของปะเก็นจะสัมผัสกับพื้นผิวของส่วนประกอบที่เชื่อมต่อเป็นอันดับแรก ณ จุดนี้ ยางไม่ได้ผ่านการเสียรูปอย่างมีนัยสำคัญ และยังมีช่องว่างเล็กๆ ระหว่างวงแหวนรอบนอกของโลหะกับพื้นผิวของส่วนประกอบที่เชื่อมต่อ

(2) การบีบอัดแบบยืดหยุ่น

เมื่อขันแน่นต่อไป ยางคลอโรพรีนจะถูกกดดันและเกิดการเปลี่ยนรูปแบบยืดหยุ่น ยางถูกกดลงบนพื้นผิวของส่วนประกอบเชื่อมต่อเพื่อสร้าง "ซีลข้อต่อ" ในเวลาเดียวกันเนื่องจากแรงดัน ยางจึงสร้างแรงดีดกลับซึ่งจะกดฝาครอบซีลให้แน่นในทิศทางตรงกันข้ามเพื่อป้องกันไม่ให้ของเหลวไหลผ่าน

(3) จุกโลหะ

เมื่อยางถูกบีบอัดในระดับหนึ่ง ขอบด้านนอกของวงแหวนด้านนอกของโลหะจะสัมผัสกับพื้นผิวของส่วนประกอบที่เชื่อมต่อ ความแข็งแกร่งของโลหะจะเป็นตัวกำหนดจุดหยุดแรงอัด - ยางจะไม่ถูกอัดอย่างไม่มีกำหนด
