คู่มือที่ครอบคลุมเกี่ยวกับการซื้อสลักเกลียวแบบสี่เหลี่ยมจัตุรัส

เมื่อพูดถึงแอพพลิเคชั่นการยึดหนักที่มีแรงบิดสูงและพอดีที่ปลอดภัยเป็นสิ่งสำคัญยิ่งส่วนประกอบบางส่วนมีความน่าเชื่อถือเท่ากับSทำไมต้องเป็น HEAD Bolt- สำหรับวิศวกรผู้จัดการการจัดซื้อและผู้ที่ชื่นชอบ DIY จัดการกับโครงการที่เรียกร้องการเลือกสลักเกลียวที่เหมาะสมนั้นมีความสำคัญต่อความสมบูรณ์และความปลอดภัยของการประกอบขั้นสุดท้าย อย่างไรก็ตามการนำทางข้อกำหนดและตัวเลือกอาจซับซ้อน

คู่มือนี้ใช้ความเชี่ยวชาญด้านการยึดอุตสาหกรรมหลายทศวรรษเพื่อร่างปัจจัยสำคัญที่คุณต้องพิจารณาก่อนที่จะซื้อสลักเกลียวหัวสี่เหลี่ยม เราจะเจาะลึกลงไปในพารามิเตอร์ผลิตภัณฑ์ที่จำเป็นตัวเลือกวัสดุและคำแนะนำเฉพาะแอปพลิเคชันเพื่อให้แน่ใจว่าคุณได้ตัดสินใจอย่างชาญฉลาด

สารบัญ

1. ทำความเข้าใจกับสลักเกลียวหัวสี่เหลี่ยม: ภาพรวม

2. พารามิเตอร์ผลิตภัณฑ์หลักในการตรวจสอบ

   • ขนาดและข้อกำหนดเธรด

   • องค์ประกอบของวัสดุและคุณสมบัติ

   • เกรดความแข็งแรงเชิงกล

   • พื้นผิวเสร็จสิ้นและการเคลือบ

3. การเลือกสิทธิ์สลักเกลียวสำหรับใบสมัครของคุณ

4. ข้อดีและกรณีการใช้งานทั่วไป

5. คำถามที่พบบ่อย (คำถามที่พบบ่อย)

1. การทำความเข้าใจสลักเกลียวหัวสี่เหลี่ยม: ภาพรวม

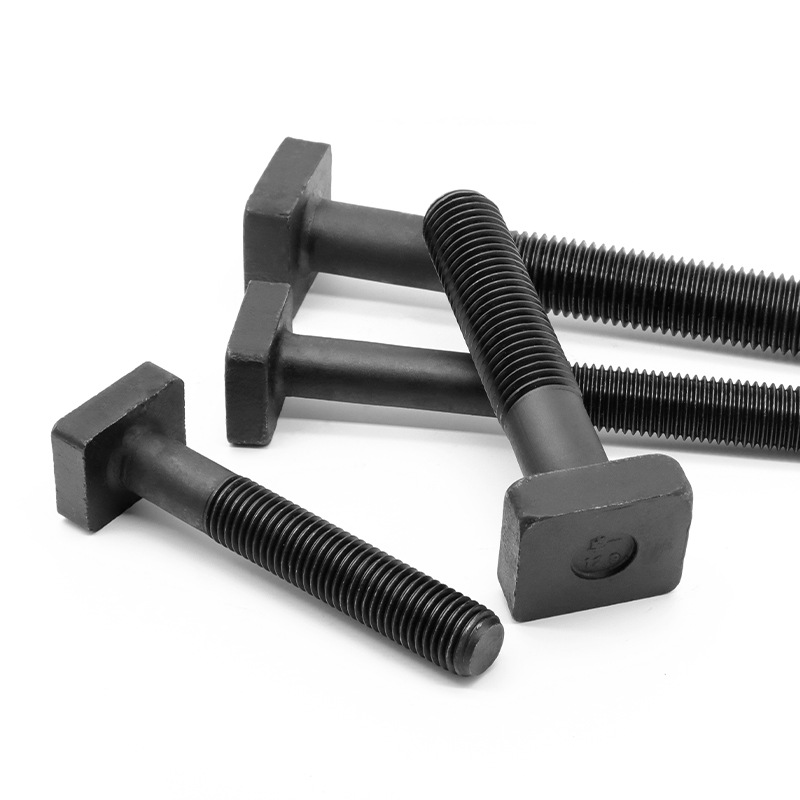

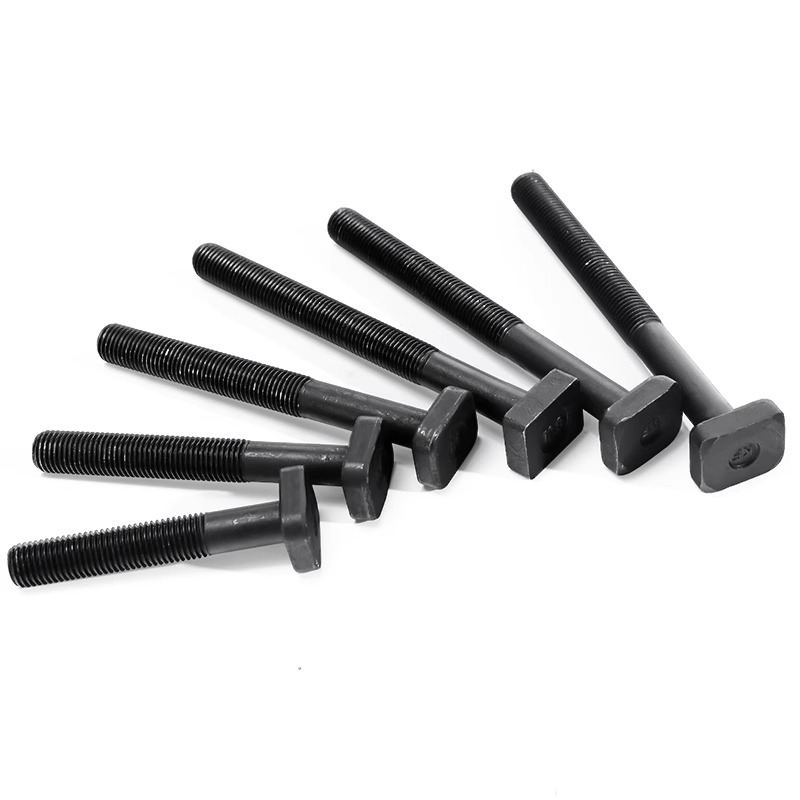

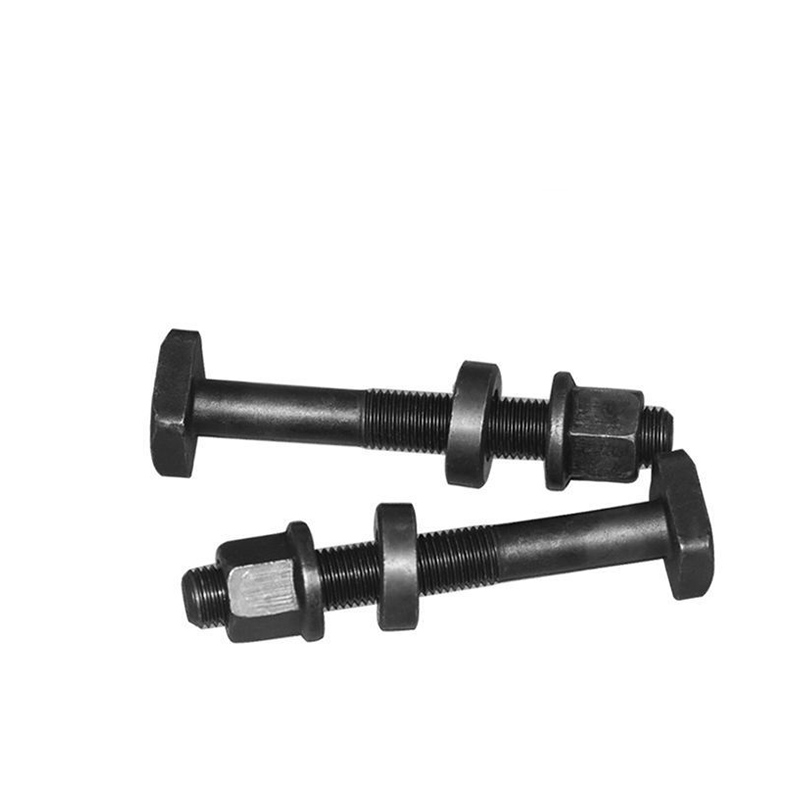

สลักเกลียวหัวสี่เหลี่ยมเป็นชนิดของตัวยึดที่โดดเด่นด้วยหัวสี่ด้านซึ่งหมุนโดยใช้ประแจ การออกแบบนี้มีข้อได้เปรียบเชิงกลที่สำคัญ พื้นผิวแบริ่งขนาดใหญ่ที่แบนของศีรษะให้ความเสถียรที่ยอดเยี่ยมและการกระจายแรงหนีบอย่างมีประสิทธิภาพลดความเสี่ยงของการดึงผ่านวัสดุอ่อน ที่แพร่หลายในอดีตสลักเกลียวเหล่านี้กลายเป็นวัตถุดิบในอุตสาหกรรมที่ต้องการการเชื่อมต่อที่ทนทานและทนทานต่อการสั่นสะเทือนที่สามารถทนต่อแรงบิดที่สำคัญได้

2. พารามิเตอร์ผลิตภัณฑ์หลักในการตรวจสอบ

การซื้อตัวยึดที่ถูกต้องต้องมีการตรวจสอบข้อกำหนดอย่างพิถีพิถัน นี่คือรายละเอียดของพารามิเตอร์ที่คุณต้องประเมิน

ขนาดและข้อกำหนดเธรด

ขนาดที่แม่นยำนั้นไม่สามารถต่อรองได้สำหรับพอดีและฟังก์ชั่นที่เหมาะสม การวัดที่สำคัญ ได้แก่ :

• ความกว้างของหัว (ข้ามแฟลต):ระยะห่างระหว่างสองด้านขนานของหัวสี่เหลี่ยม สิ่งนี้กำหนดขนาดประแจที่จำเป็นสำหรับการติดตั้ง

• ความสูงของศีรษะ:ความหนาของหัวสลักเกลียว

• เส้นผ่านศูนย์กลางก้าน (d):เส้นผ่านศูนย์กลางของส่วนที่ไม่ได้ทำของร่างกายสลักเกลียว

• ด้ายพิทช์:ระยะห่างระหว่างเธรดที่อยู่ติดกัน สิ่งนี้สามารถหยาบ (UNC) หรือปรับ (unf)

• ความยาว (l):การวัดจากใต้ศีรษะถึงจุดสิ้นสุดของสลักเกลียว มันเป็นสิ่งสำคัญที่จะระบุว่าสิ่งนี้รวมถึงความสูงของศีรษะหรือไม่

ตารางด้านล่างแสดงข้อมูลมิติมาตรฐานสำหรับสลักเกลียวหัวสี่เหลี่ยมทั่วไป

ตารางที่ 1: ขนาดมาตรฐานสำหรับสลักเกลียวหัวสี่เหลี่ยม (ANSI/B18.5)

องค์ประกอบของวัสดุและคุณสมบัติ

วัสดุกำหนดความแข็งแรงของสลักเกลียวความต้านทานการกัดกร่อนและความเหมาะสมสำหรับสภาพแวดล้อมที่แตกต่างกัน

• เหล็กกล้าคาร์บอน (เกรด 2/5/8):ทางเลือกที่พบได้บ่อยที่สุดและประหยัด เหมาะสำหรับการใช้งานที่มีวัตถุประสงค์ทั่วไปโดยไม่มีการกัดกร่อนหรือความกังวลของอุณหภูมิ

• เหล็กอัลลอยด์ (เกรด 8):ได้รับความร้อนเพื่อความแข็งแรงและความทนทานที่สูงขึ้น ใช้ในแอพพลิเคชั่นที่มีความเครียดสูงเช่นยานยนต์และเครื่องจักร

• สแตนเลส (304/316):เสนอความต้านทานการกัดกร่อนที่ยอดเยี่ยม Type 304 เหมาะสำหรับสภาพแวดล้อมส่วนใหญ่ในขณะที่ Type 316 (เกรดทะเล) เหมาะสำหรับการสัมผัสกับน้ำเค็มหรือสารเคมี

• ซิลิคอนบรอนซ์/ทองเหลือง:ส่วนใหญ่ใช้ในการใช้งานทางทะเลสำหรับความต้านทานการกัดกร่อนที่ยอดเยี่ยมและคุณสมบัติที่ไม่ใช่แม่เหล็ก

เกรดความแข็งแรงเชิงกล

เกรดความแข็งแรงเป็นระบบการจำแนกประเภทที่ระบุคุณสมบัติเชิงกลของสลักเกลียวรวมถึงความต้านทานแรงดึงและความแข็งแรงของผลผลิต สำหรับสลักเกลียวของจักรวรรดิสิ่งนี้จะถูกระบุด้วยเส้นรัศมีบนศีรษะ สลักเกลียวเมตริกใช้เกรดหมายเลข

ตารางที่ 2: เกรดความแข็งแรงทั่วไปสำหรับสลักเกลียวคาร์บอนและโลหะผสม

พื้นผิวเสร็จสิ้นและการเคลือบ

การเคลือบป้องกันสลักเกลียวจากการกัดกร่อนและอาจส่งผลกระทบต่อแรงเสียดทาน

• การชุบสังกะสี (Electroplated):ผิวที่มีต้นทุนต่ำทั่วไปที่ให้ระดับความต้านทานการกัดกร่อนในระดับปานกลาง

• การชุบสังกะสีแบบจุ่มร้อน:การเคลือบสังกะสีหนาที่ให้การป้องกันการกัดกร่อนที่เหนือกว่าสำหรับการใช้งานกลางแจ้งและอุตสาหกรรม

• ออกไซด์สีดำ:ผิวสีดำที่ให้ความต้านทานการกัดกร่อนน้อยที่สุด แต่ปรับปรุงลักษณะที่ปรากฏและลดแสงจ้าแสง มักใช้กับอาหารเสริมน้ำมัน

• การชุบสังกะสีเชิงกล:ให้การเคลือบสังกะสีที่มีความหนาแน่นและสม่ำเสมอเหมาะสำหรับสลักเกลียวที่มีความแข็งแรงสูง

3. การเลือกสลักเกลียวหัวสี่เหลี่ยมจัตุรัสสำหรับแอปพลิเคชันของคุณ

การเลือกที่เหมาะสมสลักเกลียวเกี่ยวข้องกับการจับคู่ข้อกำหนดกับความต้องการของโครงการของคุณ

• การเชื่อมต่อไม้กับไม้ (กรอบไม้):พื้นผิวแบริ่งขนาดใหญ่ของหัวสี่เหลี่ยมทำให้เหมาะสำหรับการก่อสร้างไม้เนื่องจากป้องกันไม่ให้หัวขุดลงไปในไม้ โดยทั่วไปแล้วเหล็กคาร์บอนต่ำ (ASTM A307) หรือสลักเกลียวชุบสังกะสีแบบจุ่มร้อนใช้สำหรับโครงสร้างกลางแจ้ง

• เครื่องจักรกลหนักและยานยนต์:แอพพลิเคชั่นเหล่านี้ต้องการความต้านทานความแข็งแรงและการสั่นสะเทือนสูง โลหะผสมเหล็กกล้าเกรด 5 หรือสลักเกลียวเกรด 8 ซึ่งมักจะมีฟอสเฟตหรือน้ำมันเสร็จเป็นตัวเลือกมาตรฐาน

• สภาพแวดล้อมทางทะเลและสารเคมี:ความต้านทานการกัดกร่อนเป็นสิ่งสำคัญที่สุด สแตนเลส (ประเภท 316) หรือสลักเกลียวสีบรอนซ์ซิลิคอนเป็นสิ่งจำเป็นเพื่อป้องกันความล้มเหลวเนื่องจากเกิดสนิม

• การตกแต่งหรือการใช้สถาปัตยกรรม:สำหรับความงามทางประวัติศาสตร์หรือแบบชนบทสลักเกลียวหัวสี่เหลี่ยมที่มีออกไซด์สีดำออกไซด์หรือสีบรอนซ์ที่มีน้ำมันพัดน้ำมันมักจะถูกเลือก

ตรวจสอบให้แน่ใจเสมอว่าความยาวของสลักเกลียวนั้นเพียงพอเพื่อให้ส่วนเกลียวไม่แบกรับแรงเฉือนทั้งหมดในการเชื่อมต่อ ก้านควรเป็นส่วนที่รับความเครียด

4. ข้อดีและกรณีการใช้งานทั่วไป

การออกแบบหัวสี่เหลี่ยมมีข้อได้เปรียบที่แตกต่าง:

• แอปพลิเคชั่นแรงบิดสูง:ประแจแฟลตให้ด้ามจับที่ปลอดภัยช่วยให้การใช้แรงบิดสูงขึ้นมากเมื่อเทียบกับหัวหกเหลี่ยมที่มีขนาดใกล้เคียงกันโดยมีความเสี่ยงต่ำกว่าในการปัดเศษขอบ

• ความต้านทานการสั่นสะเทือน:การออกแบบมีโอกาสน้อยที่จะคลายภายใต้การสั่นสะเทือนเมื่อมีการบิดอย่างถูกต้อง

• ความถูกต้องทางประวัติศาสตร์:จำเป็นสำหรับการฟื้นฟูอุปกรณ์โบราณเครื่องจักรและอาคาร

• ทัศนวิสัย:หัวที่โดดเด่นสามารถเป็นคุณสมบัติความงามที่พึงประสงค์ในการออกแบบบางอย่าง

หากคุณสนใจมากBaoding Xiaoguo อุปกรณ์อัจฉริยะผลิตภัณฑ์หรือมีคำถามใด ๆ โปรดอย่าลังเลติดต่อเรา

5. คำถามที่พบบ่อย (คำถามที่พบบ่อย)

Q1: ฉันสามารถใช้ประแจซ็อกเก็ตมาตรฐานบนสลักเกลียวหัวสี่เหลี่ยมได้หรือไม่?
ใช่คุณทำได้ ประแจซ็อกเก็ตสแควร์ไดรฟ์มาตรฐาน (เช่นไดรฟ์ 1/2 ") ได้รับการออกแบบให้พอดีกับหัวสี่เหลี่ยมอย่างไรก็ตามเพื่อให้เหมาะสมที่สุดและเพื่อป้องกันความเสียหายต่อสลักเกลียวหรือเครื่องมือขอแนะนำให้ใช้ขนาดประแจที่ตรงกับมิติ" ข้ามแฟลต "ตามที่แสดงในตารางที่ 1

Q2: อะไรคือความแตกต่างที่สำคัญระหว่างสลักเกลียวหัวสี่เหลี่ยมและสลักเกลียวหัวหกเหลี่ยม?
ความแตกต่างหลักคือเรขาคณิตของหัว หัวสี่เหลี่ยมมีสี่ด้านในขณะที่หัวหกเหลี่ยมมีหก โดยทั่วไปแล้วหัวสี่เหลี่ยมจะช่วยให้แอปพลิเคชันแรงบิดสูงขึ้นและมีแนวโน้มที่จะลื่นไถลน้อยกว่า แต่ต้องใช้พื้นที่สวิงมากขึ้นสำหรับประแจ หัวหกเหลี่ยมเป็นเรื่องธรรมดามากขึ้นในพื้นที่ จำกัด เนื่องจากความต้องการการหมุน 60 องศาของพวกเขาเมื่อเทียบกับความต้องการ 90 องศาของหัวสี่เหลี่ยม

Q3: สลักเกลียวหัวสี่เหลี่ยมนั้นแข็งแรงกว่าสลักเกลียวปกติหรือไม่?
ความแข็งแรงของสลักเกลียวไม่ได้ถูกกำหนดโดยรูปร่างของหัว แต่โดยองค์ประกอบของวัสดุเส้นผ่านศูนย์กลางและการรักษาความร้อน (เช่นเกรดความแข็งแรงของมัน) สลักเกลียวหัวสแควร์เกรด 5 มีความแข็งแรงแกนเดียวกับสลักเกลียวหัว HEX เกรด 5 ที่มีเส้นผ่านศูนย์กลางเท่ากัน รูปร่างหัวถูกเลือกตามข้อกำหนดของแอปพลิเคชันการติดตั้งและข้อกำหนดด้านสุนทรียภาพของแอปพลิเคชัน

ด้วยการให้ความสนใจอย่างใกล้ชิดกับรายละเอียดเหล่านี้ - มิติวัสดุเกรดและเสร็จสิ้น - คุณสามารถเลือกสลักเกลียวสี่เหลี่ยมจัตุรัสที่สมบูรณ์แบบสำหรับโครงการใด ๆ เพื่อให้มั่นใจถึงความปลอดภัยความทนทานและประสิทธิภาพ
