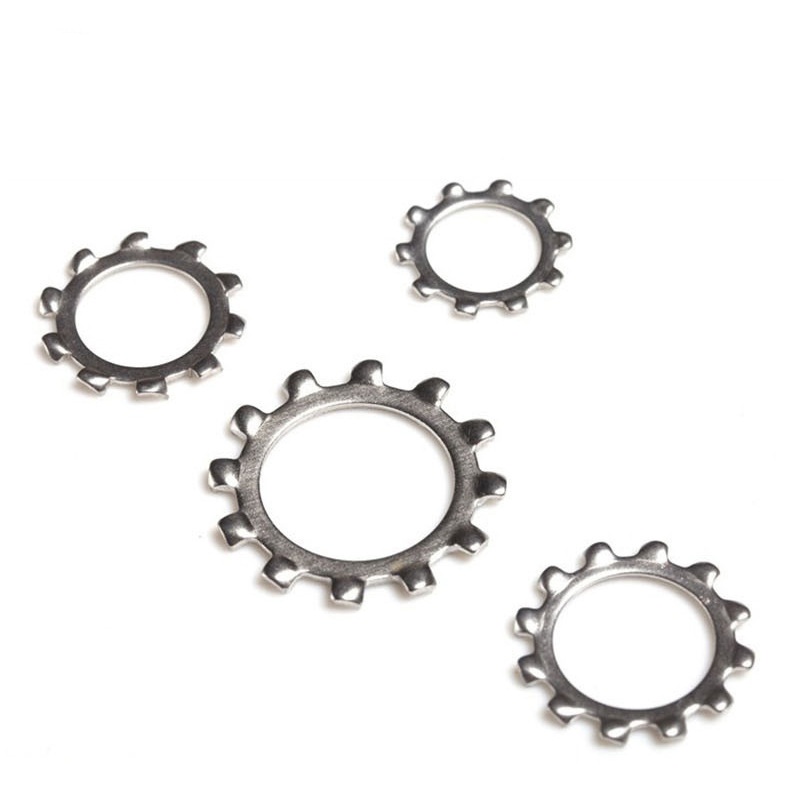

แหวนรองล็อคหยักด้านนอก

แหวนรองล็อคหยักด้านนอกที่ผลิตโดยโรงงานXiaoguo®มีความทนทานต่อแรงกระแทกและประสิทธิภาพป้องกันการคลายตัวได้ดีเยี่ยม เมื่อใช้แล้ว ฟันภายนอกจะฝังอยู่ในหัวของสลักเกลียวและพื้นผิวของชิ้นงาน เพื่อป้องกันไม่ให้สลักเกลียวคลายตัว

ส่งคำถาม

รายละเอียดสินค้า

แหวนล็อคฟันปลาด้านนอกเป็นปะเก็นป้องกันการคลายตัวโดยมีฟันอยู่รอบขอบด้านนอก ฟันจะยืดออกตามแนวรัศมีจากวงกลมด้านนอกของแหวนรอง

เมื่อคุณขันโบลต์หรือน็อตให้แน่น ฟันด้านนอกเหล่านี้จะยึดเกาะกับพื้นผิวของชิ้นส่วน มันเพิ่มแรงเสียดทานและสร้างกลไกล็อค ดังนั้นตัวยึดจึงไม่หลุดง่าย

เมื่อเปรียบเทียบกับแหวนรองล็อคฟันภายใน รูปแบบฟันภายนอกจะเหมาะกับชิ้นส่วนที่มีขนาดด้านนอกใหญ่กว่า กระจายแรงกดอย่างสม่ำเสมอและให้ผลการล็อคที่มั่นคง ปะเก็นฟันภายในส่วนใหญ่จะใช้ใต้หัวของสกรูขนาดเล็ก ในขณะที่แหวนล็อคฟันปลาด้านนอกส่วนใหญ่จะใช้ใต้น็อตหรือสำหรับตัวยึดที่มีหัวที่ใหญ่กว่า

หลักการทำงาน

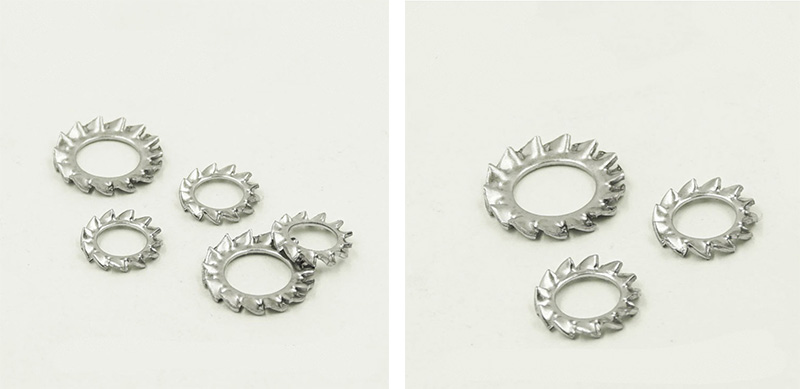

Outer Serrated Lock Washer

หลักการทำงานของแหวนรองล็อคหยักด้านนอกนั้นจริงๆ แล้วค่อนข้างเรียบง่าย ส่วนใหญ่จะอาศัยสองสิ่ง:

(1) ฟันจะเจาะเข้าไปในพื้นผิวสัมผัสโดยตรง

แหวนรองประเภทนี้มีฟันแหลมคมเป็นวงกลมที่ขอบด้านนอก เมื่อคุณขันโบลต์หรือน็อตให้แน่น ฟันจะถูกกดลงในพื้นผิวสัมผัสสองแบบ: ด้านล่างของหัวโบลต์หรือน็อต และพื้นผิวของชิ้นส่วนที่ติดตั้ง

หลังจากที่ฟันจมเข้าไปแล้ว มันจะทำงานเหมือนวงแหวนหนามที่อยู่ใต้ตัวยึด หากสลักเกลียวเริ่มหลวมตามธรรมชาติ ฟันเหล่านี้จะยึดแน่นและหยุดไม่ให้หมุน

(2) ตัวเครื่องซักผ้าให้ความยืดหยุ่น

แหวนรองล็อคแบบฟันปลาด้านนอกไม่เรียบสนิท มันมีความยืดหยุ่นในระดับหนึ่งด้วยตัวมันเอง หลังจากขันให้แน่นแล้ว มันจะแบน แต่วัสดุมักจะต้องการกลับคืนสู่รูปทรงเดิมเสมอ ดังนั้นจึงออกแรงแรงขึ้นอย่างต่อเนื่อง แรงนี้จะเพิ่มแรงเสียดทานระหว่างเกลียว ทำให้สกรูหลุดออกน้อยลง

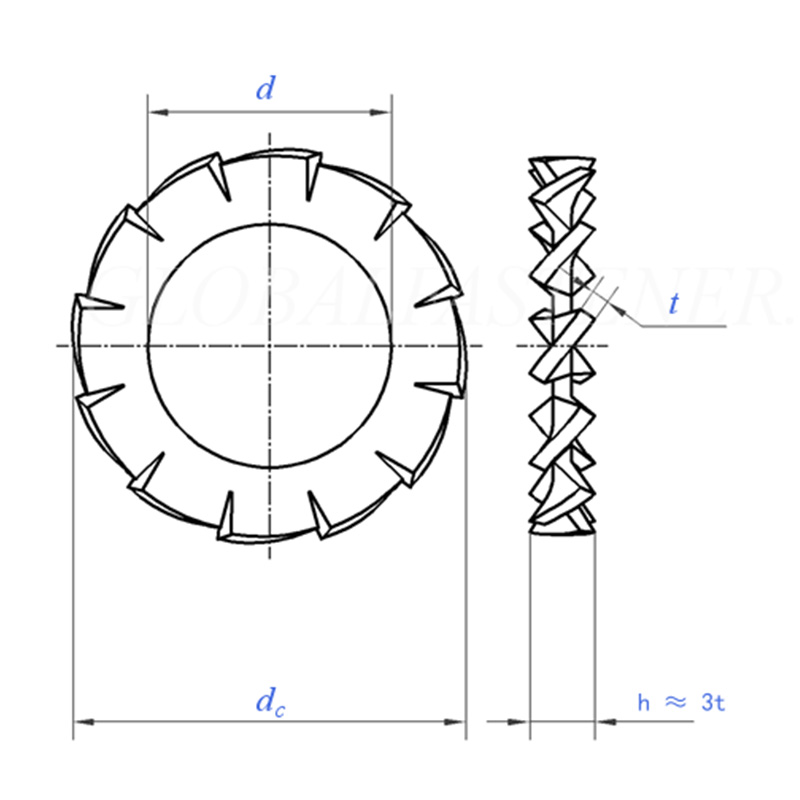

Outer Serrated Lock Washer

ขนาด		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	นาที=ขนาดที่กำหนด	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	สูงสุด	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
ดีซี	สูงสุด=ขนาดที่ระบุ	3.6	4.5	5.5	6	7	8	10	11	12.5	15
ดีซี	นาที	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
จำนวนฟัน	นาที	9	9	9	9	10	11	11	12	14	14
ต่อ 1,000 หน่วยกก		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
สำหรับเส้นผ่านศูนย์กลางเกลียวขนาดเกลียว		ม1.6	M2	M2.5	ม3	M3.5	ม4	ม5	ม6	ม7	ม8

ขนาด		10.5	13	15	17	19	21	23	25	28	31
d	นาที=ขนาดที่กำหนด	10.5	13	15	17	19	21	23	25	28	31
d	สูงสุด	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
เดอ	สูงสุด=ขนาดที่ระบุ	18	20.5	24	26	30	33	36	38	44	48
เดอ	นาที	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
จำนวนฟัน	นาที	16	16	18	18	18	20	20	20	22	22
ต่อ 1,000 หน่วยกก		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
สำหรับเส้นผ่านศูนย์กลางเกลียวขนาดเกลียว		ม10	ม12	ม14	ม16	ม18	ม20	ม22	ม24	ม27	ม30

(1) แหวนรองล็อคฟันปลาด้านนอกและแหวนล็อคฟันภายในแตกต่างกันอย่างไร?

รุ่นฟันภายนอก: ฟันถูกจัดเรียงไว้ที่วงกลมด้านนอก เหมาะกับตัวยึดที่มีหัวค่อนข้างใหญ่

เวอร์ชันฟันภายใน: ฟันอยู่บนวงกลมด้านใน โดยมีขอบด้านนอกเรียบเรียบ สไตล์นี้เข้ากันกับสกรูที่มีหัวเล็กได้อย่างลงตัว

(2) คุณให้ตัวอย่างสำหรับการทดสอบหรือไม่?

ใช่. ตัวอย่างสินค้าคงคลังขนาดมาตรฐานไม่มีค่าใช้จ่าย (ลูกค้าเป็นผู้รับผิดชอบค่าขนส่ง) และระยะเวลาในการจัดส่งคือ 2-5 วัน

(3) MOQ และระยะเวลารอคอยสำหรับการสั่งซื้อจำนวนมากคือเท่าไร?

สำหรับข้อกำหนดมาตรฐาน โดยทั่วไปปริมาณขั้นต่ำจะอยู่ที่ 1,000 - 5,000 ชิ้นต่อข้อกำหนด ระยะเวลาในการจัดส่งประมาณ 15 - 25 วัน สแตนเลสหรือการเคลือบ Dacromet อาจใช้เวลานานกว่าเล็กน้อย
