แหวนรองล็อคฟันหยักด้านนอก

ซื้อแหวนรองล็อคฟันหยักด้านนอก Xiaoguo® ซึ่งเหมาะอย่างยิ่งสำหรับตัวยึดขนาดใหญ่ ฟันด้านนอกของแหวนรองจะให้พื้นที่ล็อคที่ใหญ่ขึ้นเมื่อใช้กับตัวยึดขนาดใหญ่ ส่งผลให้ได้ผลลัพธ์ที่เชื่อถือได้มากขึ้น

ส่งคำถาม

รายละเอียดสินค้า

ประเภทของแหวนรองล็อคฟันเลื่อยด้านนอกนั้นส่วนใหญ่จะถูกจำแนกตามลักษณะต่างๆ เช่น โครงสร้างรูปร่างของฟัน ความแข็งแรงในการรับน้ำหนัก และฟังก์ชันพิเศษ

(1) ดินแดง 6798

มาตรฐาน DIN 6798 เป็นข้อกำหนดที่ใช้กันอย่างแพร่หลายสำหรับแหวนรองล็อคฟันเลื่อยด้านนอก และส่วนใหญ่ประกอบด้วยสามรูปแบบ:

1. วงแหวนล็อคแบบฟันปลาด้านนอก

ฟันอยู่บนวงแหวนรอบนอกและจัดเรียงในลักษณะทับซ้อนกัน ทำให้มีพื้นที่สัมผัสที่ใหญ่ที่สุด

②แหวนล็อคแบบหยักด้านใน

ฟันอยู่บนวงแหวนด้านในและเหมาะสำหรับสกรูหัวเล็ก

ring แหวนล็อคแบบยางทรงกรวย

โครงสร้างทรงกรวย มุมเทเปอร์ 90°

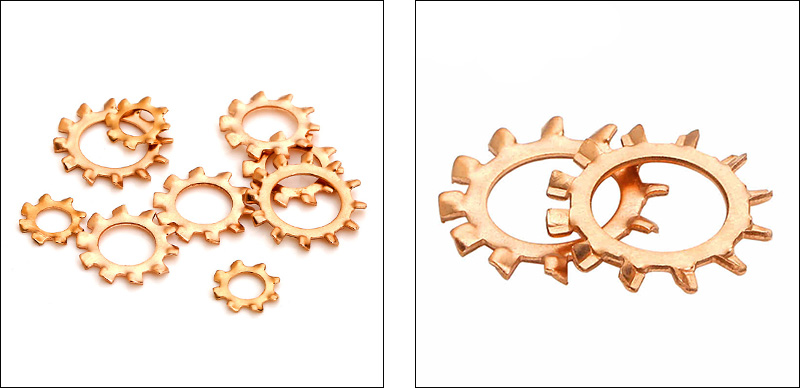

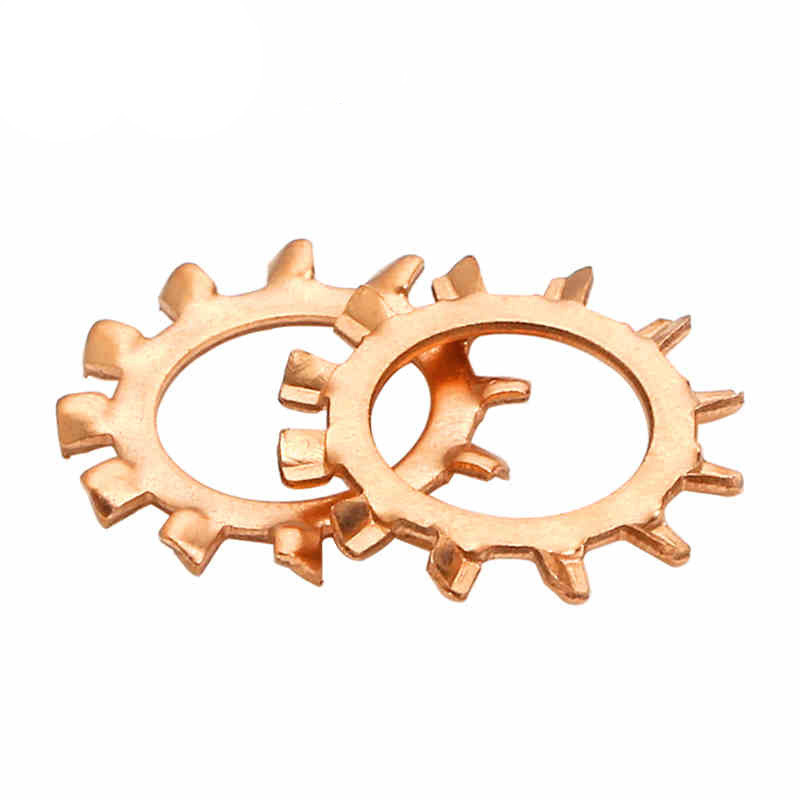

Outer Serrated Toothed Lock Washers

(2) BW กับ EOW

ตามการจำแนกประเภทความแข็งแรงของโหลด แหวนรองล็อคฟันหยักด้านนอกแบ่งออกเป็นประเภทมาตรฐานและประเภทงานหนัก

1 ประเภทมาตรฐาน BW

มีความลึกของฟันสม่ำเสมอ เหมาะกับงานอุตสาหกรรมทั่วไปและงานประกอบทั่วไป การใช้งานทั่วไป: สินค้าอิเล็กทรอนิกส์, เครื่องจักรทั่วไป, อุปกรณ์อัตโนมัติ

② ประเภทงานหนัก EOW

มาพร้อมกับฟันที่ลึกกว่าและประสิทธิภาพการป้องกันการหลวมที่ดีกว่า เหมาะสำหรับสถานที่ที่มีการสั่นสะเทือนหนักและรับน้ำหนักมาก การใช้งานทั่วไป: ชิ้นส่วนรถยนต์ เครื่องจักรที่มีการสั่นสะเทือนสูง โครงการก่อสร้าง และโครงสร้างเหล็ก

(3) ฟังก์ชั่นพิเศษ

①EOW ทับซ้อนกัน

โครงสร้างฟันเหลื่อมพิเศษ ออกแบบมาเป็นพิเศษสำหรับการใช้งานที่มีแรงบิดค่อนข้างต่ำ เมื่อเปรียบเทียบกับประเภทฟันภายนอกทั่วไป มันเหมาะสำหรับพื้นผิวรองรับที่ไม่เรียบ มีพื้นที่สัมผัสที่ใหญ่กว่า และเอื้อต่อการกระจายน้ำหนัก

②แถบขนาดใหญ่/แคบ

ตามข้อกำหนดของพื้นที่การใช้งานที่แตกต่างกัน (RDEFL/RDIFL) และ (RDIFS) ได้รับการจัดเตรียมไว้เพื่อตอบสนองความต้องการพื้นที่สัมผัสที่แตกต่างกัน

3. แหวนรองฟันคู่ RDD

พื้นผิวทั้งด้านในและด้านนอกเป็นแบบหยัก เหมาะสำหรับการใช้งานที่ต้องการการป้องกันการคลายตัวที่สูงกว่า

คำถามที่พบบ่อย

(1) แหวนรองล็อคฟันเลื่อยด้านนอกมีประสิทธิภาพในการป้องกันการสั่นสะเทือนสูง？

ใช่ ปะเก็นฟันภายนอกเหมาะสำหรับสภาพแวดล้อมที่มีการสั่นสะเทือนสูงมากกว่าปะเก็นฟันภายใน เนื่องจากมีพื้นที่สัมผัสที่ใหญ่กว่าระหว่างฟันและการมีส่วนร่วมที่ลึกกว่า

(2) ฟันจะทำลายวัสดุอ่อน เช่น อลูมิเนียมหรือพลาสติกหรือไม่

ถูกต้อง. ฟันที่แหลมคมจะเจาะเข้าไปในวัสดุที่นิ่มกว่าและทิ้งรอยบุบหรือรอยแตกร้าวไว้ สำหรับชิ้นส่วนอะลูมิเนียม คุณสามารถใส่แหวนรองแบบแบนระหว่างแหวนล็อคกับชิ้นงานได้เพื่อทำหน้าที่บัฟเฟอร์ ส่วนชิ้นส่วนที่เป็นพลาสติก อย่าใช้แหวนรองฟันภายนอกโดยตรง ควรเลือกแหวนรองฟันภายในหรือใช้แหวนรองแบบแบนที่ใหญ่กว่าแทน

(3) ความแข็งโดยทั่วไปของแหวนรองล็อคฟันหยักด้านนอกเหล็กสปริงคือเท่าไร?

หลังจากการอบชุบด้วยความร้อน ความแข็งมักจะอยู่ที่ HRC 40–50 (ประมาณ 400–530 HV)

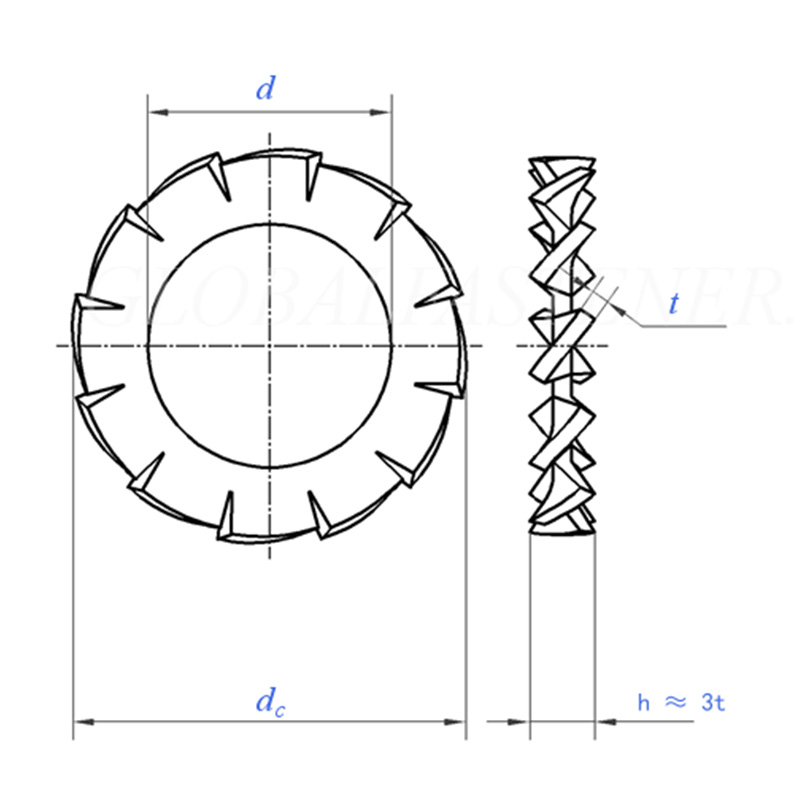

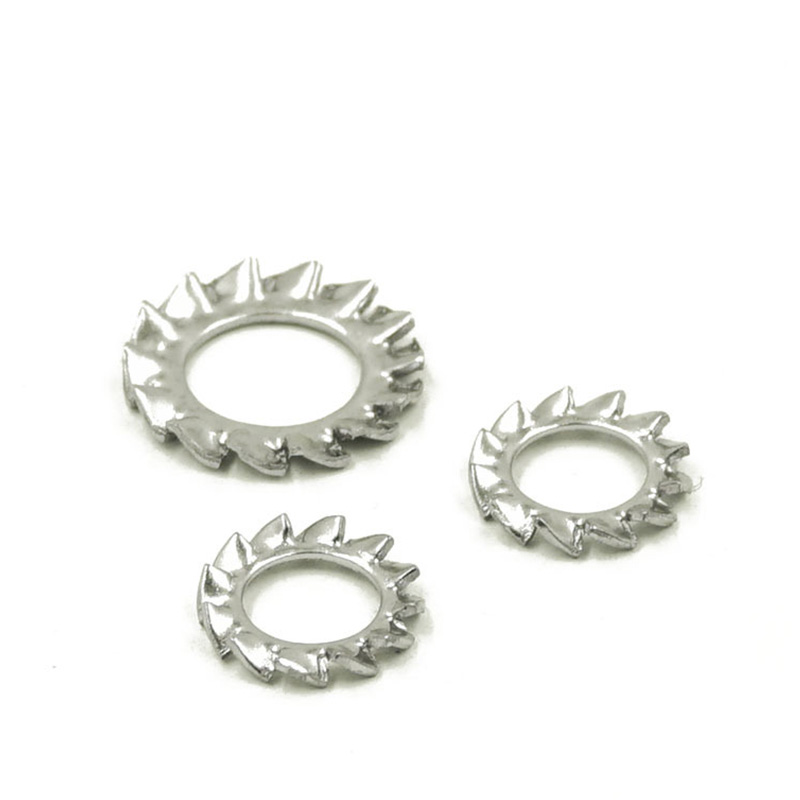

Outer Serrated Toothed Lock Washers

ขนาด		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	นาที=ขนาดที่กำหนด	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	สูงสุด	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
ดีซี	สูงสุด=ขนาดที่ระบุ	3.6	4.5	5.5	6	7	8	10	11	12.5	15
ดีซี	นาที	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
จำนวนฟัน	นาที	9	9	9	9	10	11	11	12	14	14
ต่อ 1,000 หน่วยกก		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
สำหรับเส้นผ่านศูนย์กลางเกลียวขนาดเกลียว		ม1.6	M2	M2.5	ม3	M3.5	ม4	ม5	ม6	ม7	ม8

ขนาด		10.5	13	15	17	19	21	23	25	28	31
d	นาที=ขนาดที่กำหนด	10.5	13	15	17	19	21	23	25	28	31
d	สูงสุด	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
เดอ	สูงสุด=ขนาดที่ระบุ	18	20.5	24	26	30	33	36	38	44	48
เดอ	นาที	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
จำนวนฟัน	นาที	16	16	18	18	18	20	20	20	22	22
ต่อ 1,000 หน่วยกก		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
สำหรับเส้นผ่านศูนย์กลางเกลียวขนาดเกลียว		ม10	ม12	ม14	ม16	ม18	ม20	ม22	ม24	ม27	ม30
