สกรูเกลียวปล่อยหัวจมไม้แบบมีรู

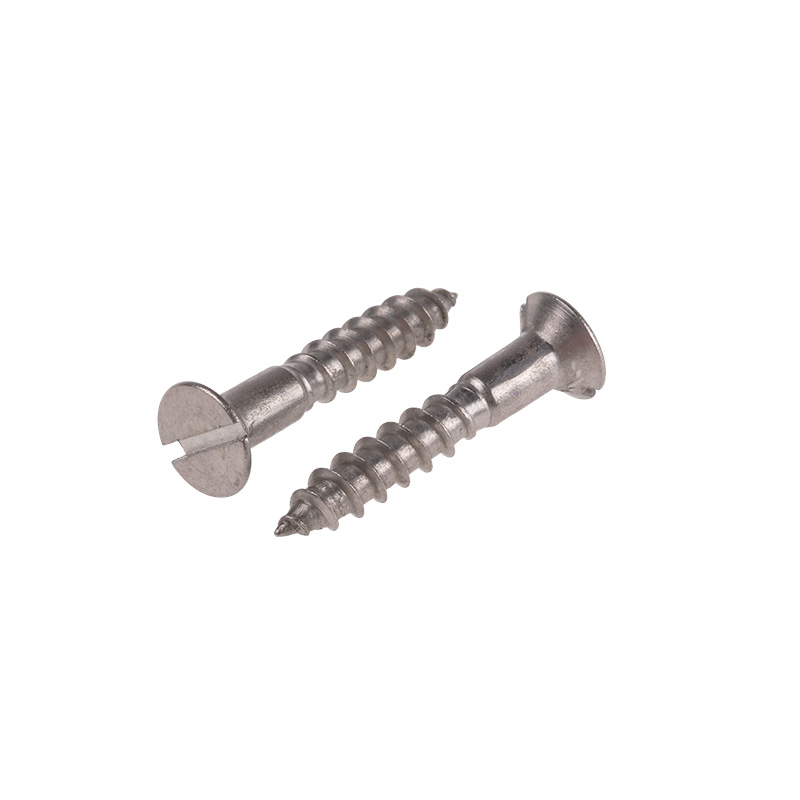

สกรูเกลียวปล่อยไม้หัวจมแบบ Slotted ที่ผลิตโดยโรงงาน Xiaoguo® สามารถฝังไม้ไว้ด้านในได้เต็มที่เมื่อใช้กับดอกสว่านเคาเตอร์ซิงค์ที่เข้ากัน วิธีนี้จะช่วยซ่อนส่วนที่ยึดและทำให้ชิ้นงานที่เสร็จแล้วดูเรียบร้อย

ส่งคำถาม

รายละเอียดสินค้า

สกรูเกลียวปล่อยไม้หัวเทเปอร์แบบ Slotted เป็นสกรูยึดงานไม้ชนิดหนึ่งที่มีหัวทรงกรวย (มีมุมเทเปอร์ 90°) และมีร่องแบบ Slotted ที่ด้านบน สามารถสอดหัวเข้าไปในรูทรงกรวยที่ตัดไว้ล่วงหน้าในไม้ได้จนสุด และหลังจากการขันให้แน่น หัวจะราบเรียบหรือต่ำกว่าพื้นผิวไม้เล็กน้อย ตัวสกรูมีเกลียวไม้ที่ลึกและหยาบ และหางเป็นหัวแหลมทรงกรวย สามารถขันเข้ากับไม้ได้โดยตรง (สำหรับไม้เนื้อแข็งหรือเส้นผ่านศูนย์กลางขนาดใหญ่ แนะนำให้เจาะรูล่วงหน้า) สกรูเกลียวปล่อยไม้หัวเทเปอร์แบบ Slotted นี้เหมาะสำหรับเชื่อมต่อและยึดผลิตภัณฑ์ไม้ที่ต้องการพื้นผิวเรียบและไม่มีหัวสัมผัส

ชื่อภาษาอังกฤษ	สกรูเกลียวปล่อยหัวจมไม้แบบมีรู
มาตรฐานทั่วไป	ดิน 97
ประเภทหัว	หัวเทเปอร์ / หัวแบน
ประเภทสล็อต	เจาะรู
ประเภทเธรด	ด้ายไม้ (ระยะพิทช์หยาบ, พิทช์ลึก)
แบบฟอร์มทิป	หัวปลายเจาะตนเองทรงกรวย

Slotted Countersunk Head Wood Self Tapping Screw

คุณสมบัติโครงสร้าง

คุณสมบัติโครงสร้างของสกรูเกลียวปล่อยไม้หัวกลมแบบ Slotted จะถูกแนะนำในห้าส่วน

โครงสร้างศีรษะ

1.รูปร่างหัว: ทรงกรวย เช่นรูปทรงกรวย มักจะมีมุมกรวย 90° พื้นผิวด้านบนของศีรษะเรียบ และด้านข้างมีความลาดเอียง

2.ขนาดหัว: เส้นผ่านศูนย์กลางภายนอกของหัวประมาณ 1.8 ถึง 2.2 เท่าของเส้นผ่านศูนย์กลางเกลียวของสกรู และความสูงของหัวอยู่ที่ประมาณ 0.5 ถึง 0.6 เท่าของเส้นผ่านศูนย์กลางของเกลียว

3.การใช้หัว：หลังจากขันสกรูเกลียวปล่อยไม้แบบ Slotted Countersunk นี้แล้ว หัวสกรูทั้งหมดจะพอดีกับรูเรียวที่ทำไว้ล่วงหน้าบนไม้ มันจะอยู่เรียบๆ หรืออยู่ต่ำกว่าพื้นผิวไม้เล็กน้อย และจะไม่ยื่นออกมา

การออกแบบช่องตรง

1.ประเภทไดรฟ์เป็นช่องตรง ร่องลากตรงจากตรงกลางออกไปทั้งสองด้าน

2.ความกว้างของช่องมีตั้งแต่ 0.6 มม. ถึง 2.0 มม. ความลึกของช่องคือ 0.3 มม. ถึง 0.8 มม. ปลายทั้งสองด้านของช่องทำเป็นมุมมน

3.ลักษณะของช่อง: สามารถขับเคลื่อนด้วยไขควงหัวแบนทั่วไป

โครงสร้างก้าน

1.รูปแบบก้าน: แบ่งออกเป็นประเภทเกลียวเต็มและเกลียวบางส่วน

โครงสร้างเกลียว

1.ประเภทเกลียว: ด้ายไม้ทั่วไป ไม่ใช่ด้ายกลทั่วไป

2.โปรไฟล์: มุมโปรไฟล์ของฟันอยู่ที่ประมาณ 60° แต่ปลายฟันมีความคมมากและฐานฟันมีส่วนโค้งที่ราบรื่น

3.ระยะห่างของฟัน: ค่อนข้างกว้าง

โครงสร้างส่วนปลาย

1.รูปทรงปลาย: ปลายทรงกรวย มีความเรียวประมาณ 30°–45° ส่วนปลายไม่คมมากนัก แต่มีพื้นผิวเรียบหรือหัวกลมเล็กมาก

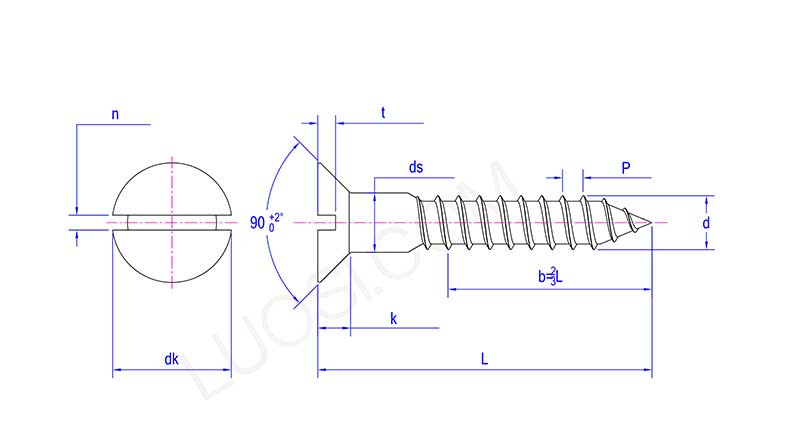

Slotted Countersunk Head Wood Self Tapping Screw

จันทร์	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	1.2	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ขั้นต่ำ	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
สูงสุด	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
สูงสุด	5	6	7	8	9	10	11	12	14	16	20
ดีเค ขั้นต่ำ	4.7	5.7	6.64	7.64	8.64	9.64	10.57	11.57	13.57	15.57	19.48
เคสูงสุด	1.4	1.7	2	2.2	2.7	3	3.2	3.5	4	4.5	5.8
ยังไม่มีนาที	0.6	0.8	0.9	1	1.2	1.2	1.4	1.6	18	2	2.5
สูงสุด	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
สูงสุด	0.96	1.11	1.35	1.45	1.7	1.94	2.04	2.19	2.55	2.8	3.5
ทีนาที	0.64	0.79	0.95	1.05	1.3	1.46	1.56	1.71	1.95	2.2	2.9
