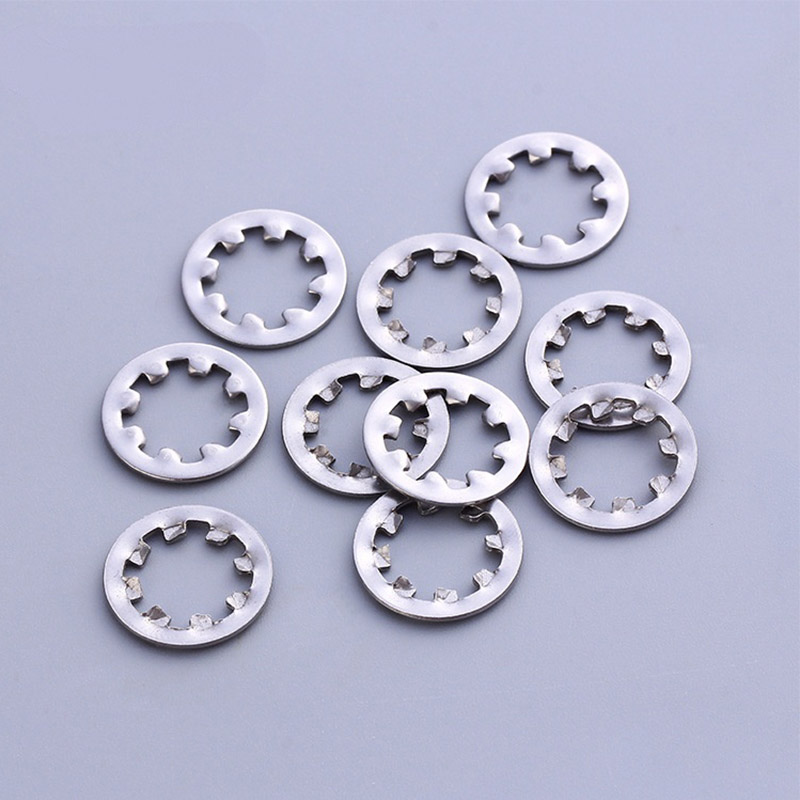

แหวนล็อคฟันภายในมาตรฐาน

สำหรับสกรูที่มีหัวเล็ก การซื้อแหวนรองล็อคฟันภายในแบบมาตรฐาน Xiaoguo® เป็นตัวเลือกที่เหมาะสมที่สุด การออกแบบฟันภายในช่วยให้มั่นใจได้ว่าฟันทุกซี่สามารถสัมผัสกับหัวสกรูได้ จึงทำให้สามารถล็อคได้อย่างมีประสิทธิภาพ

ส่งคำถาม

รายละเอียดสินค้า

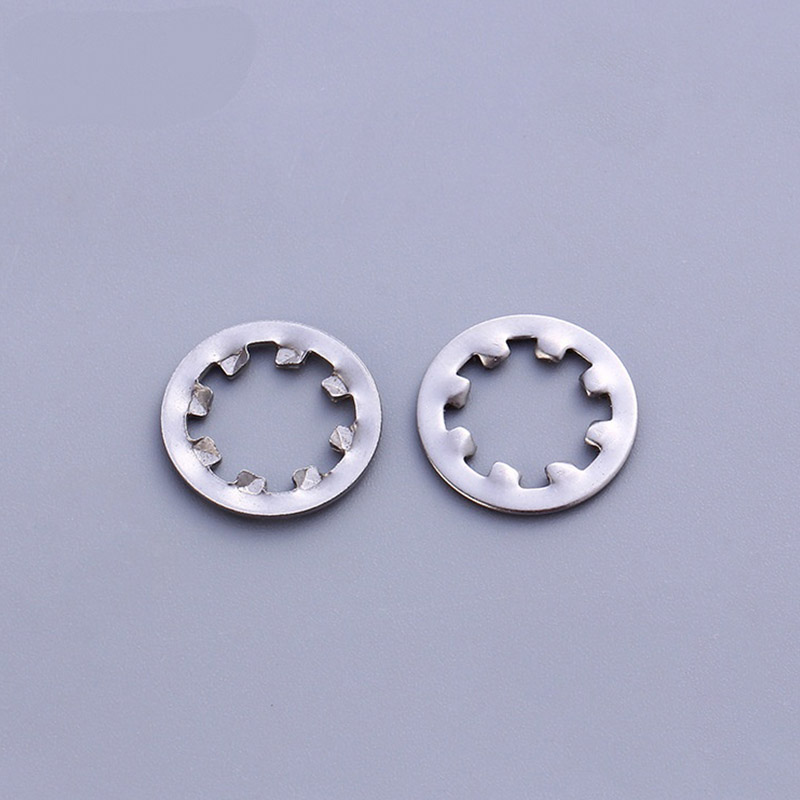

แหวนล็อคฟันภายในแบบมาตรฐานเป็นแหวนป้องกันการคลายตัวชนิดหนึ่ง โดยมีโครงสร้างคล้ายฟันที่จัดเรียงไว้ด้านในบนพื้นผิว รูปร่างเป็นวงแหวนโลหะบาง ๆ มีวงแหวนฟันแหลมอยู่ตรงกลางและมีวงกลมด้านนอกเรียบแบน เมื่อขันสกรูให้แน่น ฟันเหล่านี้จะฝังเข้าไปในหัวสกรูและพื้นผิวของส่วนประกอบอุปกรณ์โดยอาศัยแรงเสียดทานและแรงกัดเพื่อป้องกันไม่ให้สกรูคลายตัว กล่าวง่ายๆ ก็คือ มีการเพิ่ม "ตัวล็อค" ระหว่างหัวสกรูและพื้นผิวของส่วนประกอบอุปกรณ์ เพื่อป้องกันไม่ให้สกรูคลายตัวระหว่างการทำงานของอุปกรณ์เนื่องจากมีความถี่การสั่นสะเทือนสูง

หลักการทำงาน

หลักการทำงานของข้อต่อแหวนรองล็อคฟันภายในแบบมาตรฐานนั้นค่อนข้างเรียบง่าย โดยอาศัยฟังก์ชันสองประการเป็นหลัก: "การยึดฟัน + การกดแบบยืดหยุ่น" เพื่อป้องกันการคลายตัว

(1) การบดฟัน

วงแหวนด้านในของแหวนรองล็อคฟันภายในแบบมาตรฐานมีฟันแหลมคมหลายชุด เมื่อขันโบลต์หรือน็อตให้แน่น ฟันเหล่านี้จะทะลุเข้าไปในพื้นผิวสัมผัสทั้งสอง:

พื้นผิวด้านล่าง (พื้นผิวโลหะ) ของหัวสกรู/น็อต

พื้นผิวของชิ้นงาน (บางครั้งก็ทะลุสีหรือชั้นออกไซด์ด้วยซ้ำ)

เมื่อใส่ฟันแล้ว จะเหมือนกับว่ามีวงแหวนของ "อุปกรณ์ปิดกั้นขนาดเล็ก" วางอยู่ใต้หัวสกรู หากสกรูพยายามหมุนกลับด้วยตัวเอง ฟันเหล่านี้จะยึดแน่นและป้องกันไม่ให้ขยับ จึงป้องกันการคลาย

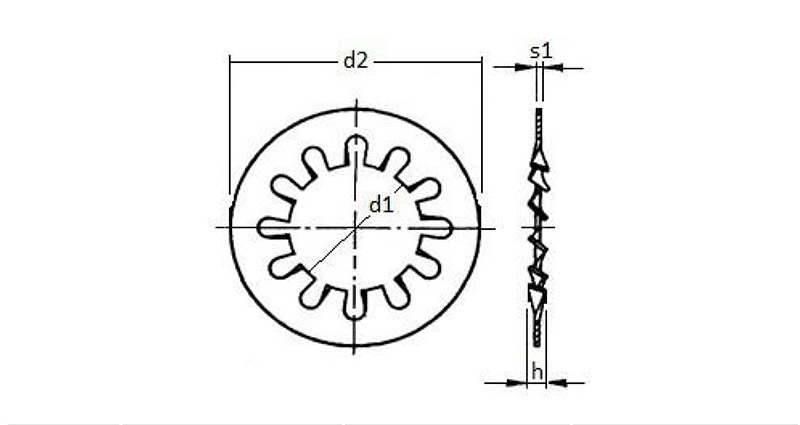

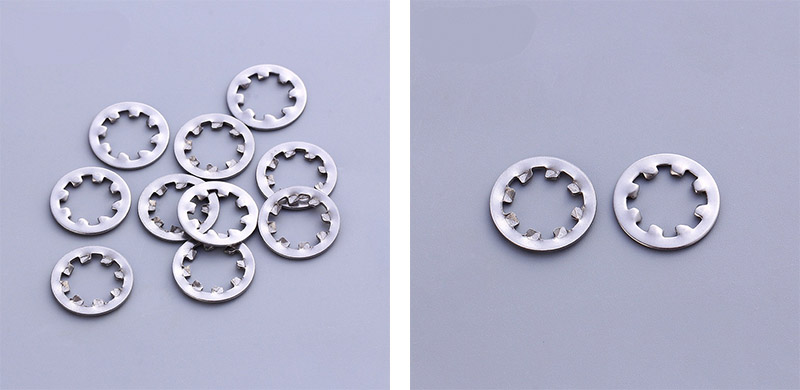

Standard Internal Tooth Lock Washers

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
ม3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
ม4	4.3	4.48	7.64	8.0	0.47	0.53
ม5	5.3	5.48	9.64	10.0	0.57	0.63
ม6	6.4	6.62	10.57	11.0	0.67	0.73
ม7	7.4	7.62	12.07	12.5	0.77	0.83
ม8	8.4	8.62	14.57	15.0	0.77	0.83
ม10	10.5	10.77	17.57	18.0	0.87	0.93
ม12	13.0	13.27	19.98	20.5	0.96	1.04
ม14	15.0	15.27	23.48	24.0	0.96	1.04
ม16	17.0	17.27	25.48	26.0	1.16	1.24
ม18	19.0	19.33	29.48	30.0	1.36	1.44
ม20	21.0	21.33	32.38	33.0	1.36	1.44
ม24	25.0	25.33	37.38	38.0	1.45	1.55
ข้อมูลและภาพวาดที่ให้ไว้มีไว้อ้างอิงเท่านั้น

(2) แรงกดแบบยืดหยุ่น

ตัวเครื่องซักผ้ามีความยืดหยุ่น หลังจากขันให้แน่นแล้ว แหวนรองล็อคฟันภายในแบบมาตรฐานจะแบน แต่วัสดุจะพยายามกลับคืนสู่รูปทรงเดิมอยู่เสมอ ดังนั้นจึงสร้างแรงผลักย้อนกลับและแรงดีดกลับขึ้นอย่างต่อเนื่อง

แรงยืดหยุ่นนี้กระทำต่อเกลียว ทำให้แรงเสียดทานระหว่างเกลียวเพิ่มขึ้น เมื่อมีแรงเสียดทานมากขึ้น สกรูจะคลายตัวน้อยลงตามธรรมชาติ

(3) ผลรวมของทั้งสอง

การหนีบแบบกลไกให้ความต้านทานป้องกันการหมุนโดยตรง

พรีโหลดแบบยืดหยุ่นจะเพิ่มแรงเสียดทานของเกลียวและชดเชยการสั่นสะเทือนเล็กน้อยหรือการคืบของวัสดุไปพร้อมๆ กัน

ทั้งสองทำงานร่วมกัน เพื่อให้มั่นใจว่าแหวนรองล็อคฟันภายในแบบมาตรฐานสามารถป้องกันไม่ให้โบลต์คลายตัวได้อย่างมีประสิทธิภาพ แม้ในสภาพแวดล้อมที่มีการสั่นสะเทือน การกระแทก หรือการขยายตัวและการหดตัวจากความร้อน
