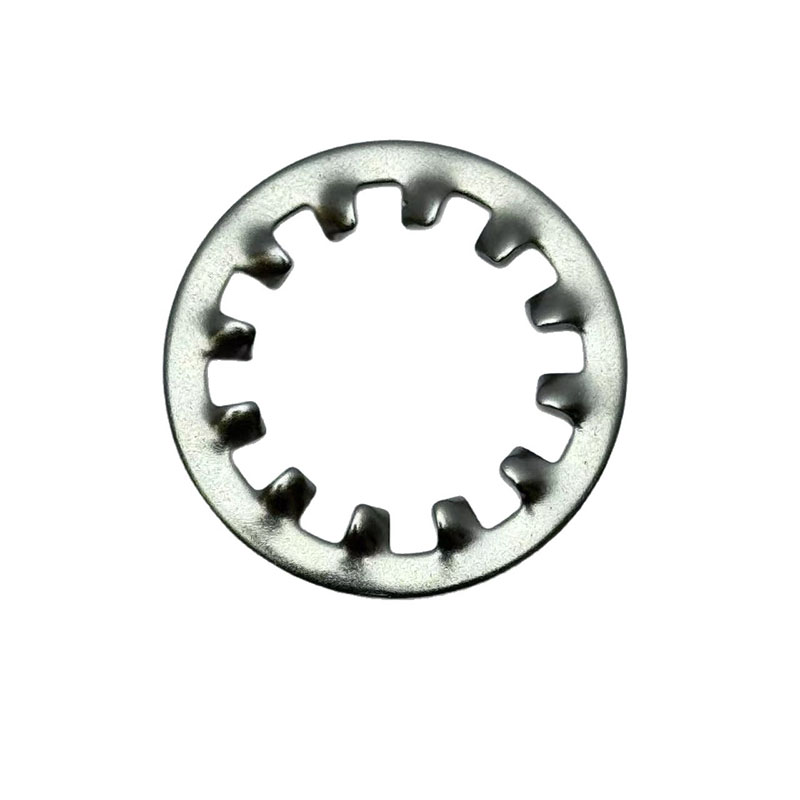

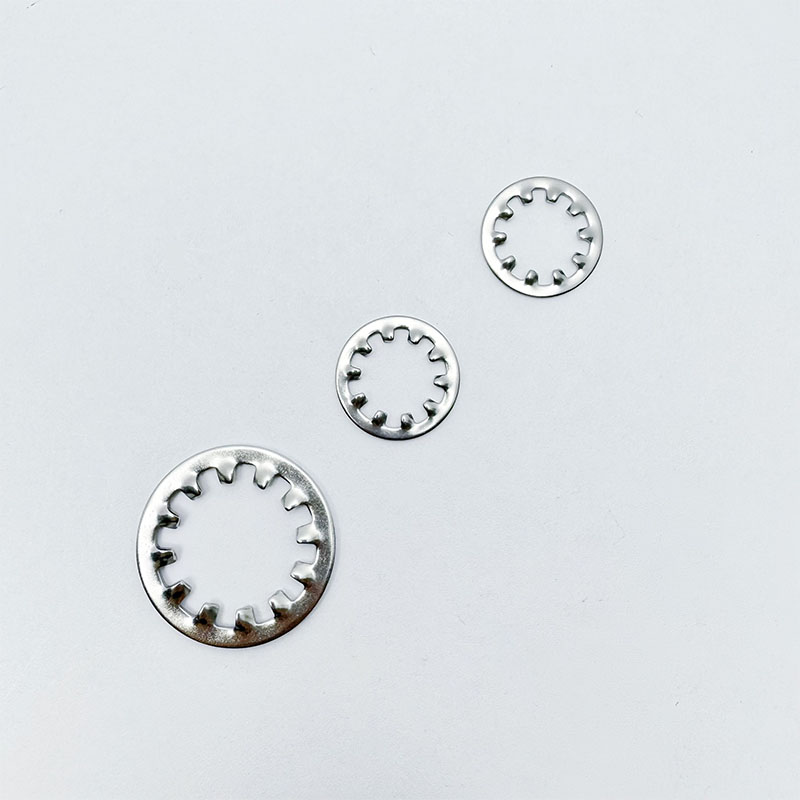

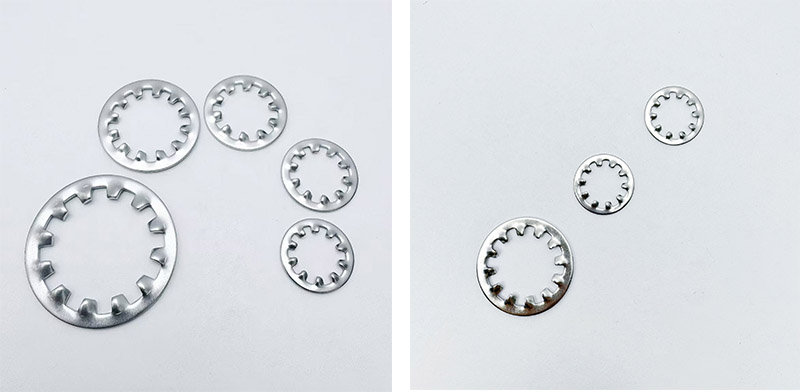

แหวนล็อคฟันฟันภายใน

ปะเก็นล็อคฟันภายนอกและปะเก็นล็อคฟันภายในเป็นผลิตภัณฑ์ที่คล้ายคลึงกันสองรายการที่ออกแบบมาสำหรับสถานการณ์การใช้งานที่แตกต่างกัน ฟันภายในของแหวนล็อคแบบฟันมีความ "อ่อนโยน" มากกว่า ในขณะที่ปะเก็นฟันภายนอกมีความ "ดุดัน" มากกว่า ความแตกต่างหลักระหว่างฟันทั้งสองชนิดอยู่ที่ตำแหน่งของฟัน ซึ่งเป็นตัวกำหนดความเชี่ยวชาญในแต่ละด้าน

เปรียบเทียบ แหวนรองล็อคฟัน ฟันภายใน ฟันภายนอก

ลักษณะและรูปร่างของฟัน ฟันจะอยู่ที่วงแหวนด้านในของปะเก็นและยื่นเข้าด้านใน ฟันจะอยู่ที่วงแหวนรอบนอกของปะเก็นและยื่นออกด้านนอกคล้ายดวงดาว

หลักการล็อค เมื่อขันให้แน่น ฟันบนวงแหวนด้านในจะ "กัด" เข้าไปที่ด้านล่างของหัวสกรูหรือหัวโบลต์ เพื่อป้องกันแรงเสียดทานจากการคลายตัว เมื่อขันให้แน่น ฟันวงแหวนรอบนอกจะ "กัด" เข้ากับพื้นผิวด้านล่างหัวของตัวยึดและพื้นผิวการติดตั้งของส่วนประกอบที่เชื่อมต่อพร้อมกัน

ข้อได้เปรียบหลัก ไม่มีความเสียหายต่อชิ้นงาน: วงแหวนรอบนอกเรียบและจะไม่เกิดรอยขีดข่วนหรือทำให้พื้นผิวการติดตั้งเสียหาย ประสิทธิภาพป้องกันการคลายตัวที่แข็งแกร่งยิ่งขึ้น: การประสานสองด้าน เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องได้รับแรงสั่นสะเทือนและแรงบิดที่รุนแรง

ชนิดสกรูแบบปรับได้ ส่วนใหญ่จะใช้กับสกรูที่มีขนาดหัวเล็กกว่า เหมาะสำหรับสกรูที่มีหัวใหญ่กว่า

สถานการณ์การใช้งานหลัก มักใช้กับส่วนประกอบภายในและแผงของรถยนต์ อุปกรณ์อิเล็กทรอนิกส์ที่มีความแม่นยำ เครื่องใช้ในครัวเรือน ฯลฯ มีการใช้กันอย่างแพร่หลายในด้านที่ต้องใช้แรงขันที่มากขึ้น เช่น เครื่องจักรกลหนัก แชสซี อุปกรณ์ไฟฟ้าขนาดใหญ่ และเครื่องจักรอุตสาหกรรมที่ทนทานต่อการสั่นสะเทือนสูง

ขั้นตอนการติดตั้ง

การติดตั้งฟันภายในของแหวนล็อคฟันนั้นง่ายมาก ประเด็นสำคัญคือทิศทางควรถูกต้อง

(1) ยืนยันข้อกำหนด

ตรวจสอบให้แน่ใจว่าเส้นผ่านศูนย์กลางด้านในของฟันภายในของแหวนรองล็อคแบบฟันตรงกับเส้นผ่านศูนย์กลางของสลักเกลียว

ตรวจสอบว่าฟันของปะเก็นอยู่ในสภาพสมบูรณ์และไม่มีการเสียรูปหรือไม่

(2) ทำความสะอาดพื้นผิวสัมผัส

เช็ดน้ำมัน สี และตะไบเหล็กออกจากด้านล่างของหัวสลักเกลียวและพื้นผิวของชิ้นงาน

หากใช้สำหรับต่อสายดินไฟฟ้า ตรวจสอบให้แน่ใจว่าฟันของปะเก็นสามารถทะลุชั้นสีหรือออกไซด์ได้

(3) วางเครื่องซักผ้า (ทิศทางเป็นสิ่งสำคัญ)

ใส่ฟันภายในของแหวนล็อคแบบฟันบนสลักเกลียว

พื้นผิวฟันจะต้องหันไปทางหัวโบลต์หรือน็อต (กล่าวคือ ฟันควรหันไปทางพื้นผิวของส่วนประกอบที่จะขันให้แน่น)

พื้นผิว เรียบและเรียบหันหน้าไปทางด้านนอกของหัวโบลท์

(4) ใส่สลักเกลียว

สอดสลักเกลียวโดยที่แหวนรองติดอยู่ผ่านรูของชิ้นงาน

ขันน็อตหรือสลักเกลียวให้แน่นล่วงหน้าด้วยมือเพื่อให้แน่ใจว่าเกลียวอยู่ในแนวที่ถูกต้อง

(5) ขันให้แน่น

ใช้ประแจปอนด์และขันโบลต์ให้แน่นตามค่าแรงบิดมาตรฐาน

ในระหว่างขั้นตอนการขันให้แน่น ฟันจะสัมผัสกับพื้นผิวสัมผัสโดยอัตโนมัติ

ไม่จำเป็นต้องปรับแรงบิดเพิ่มเติม แรงบิดมาตรฐานก็เพียงพอแล้ว

(6) ตรวจสอบ

สำหรับการต่อสายดินไฟฟ้า สามารถใช้มัลติมิเตอร์เพื่อวัดค่าการนำไฟฟ้าทั้งสองด้านของปะเก็นเพื่อยืนยันว่าฟันเจาะทะลุสารเคลือบแล้ว

คำถามที่พบบ่อย

(1) มีการบรรจุเพื่อการส่งออกอย่างไร?

บรรจุภัณฑ์ภายในประกอบด้วยถุงพลาสติกและกล่องกระดาษ ในขณะที่บรรจุภัณฑ์ด้านนอกเป็นกล่องและพาเลทส่งออกมาตรฐาน ฟันภายในของแหวนล็อคแบบฟันแต่ละซี่ไม่มีการป้องกันที่แยกจากกัน แต่บรรจุภัณฑ์เพียงพอที่จะป้องกันไม่ให้เกิดรอยขีดข่วนระหว่างการขนส่ง

(2) แหวนล็อคฟันภายในสามารถใช้กับสกรูหัวจมได้หรือไม่

ได้ แต่ควรสังเกตว่าผิวฟันยังต้องหันหน้าเข้าหาชิ้นงาน เนื่องจากหัวของสกรูหัวเทเปอร์เป็นรูปกรวย ฟันด้านในของแหวนรองจึงอาจไม่สัมผัสพื้นผิวด้านล่างของหัวได้เต็มที่ ส่งผลให้การล็อคแย่ลงเล็กน้อย
