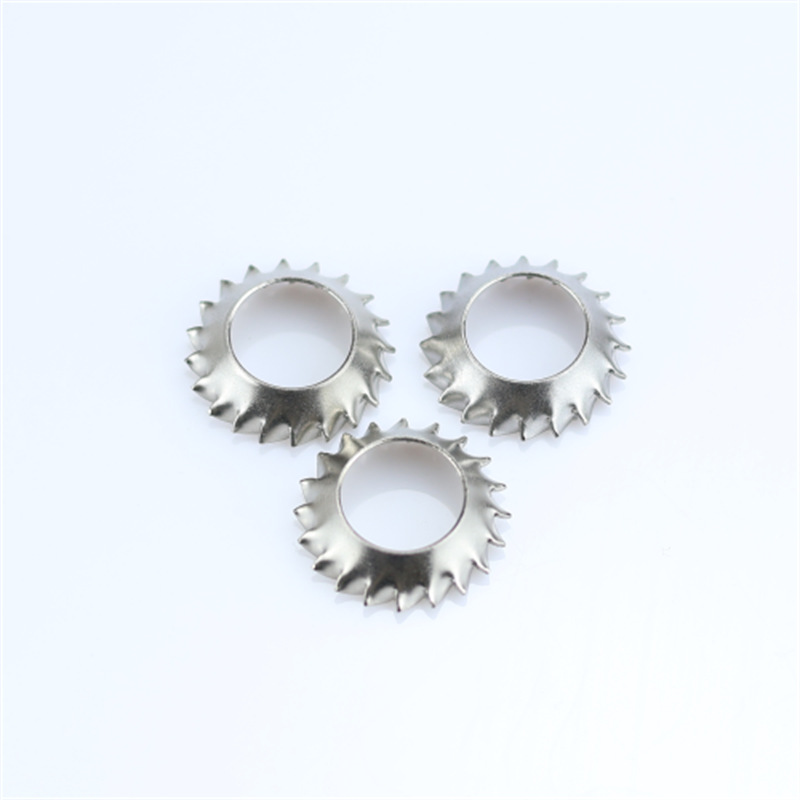

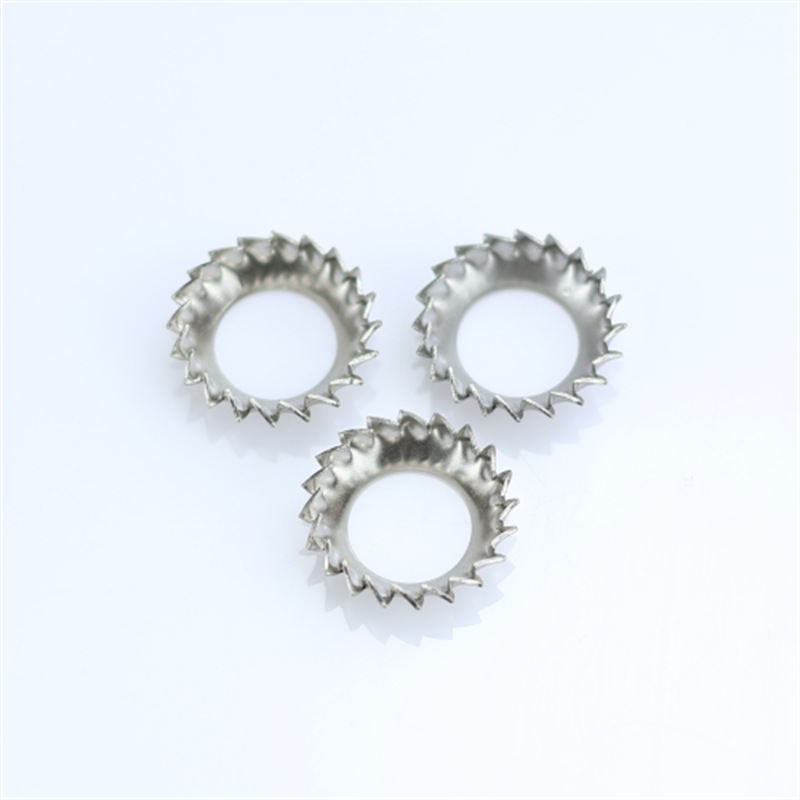

แหวนล็อคฟันพร้อม Countersunk

แหวนล็อคแบบฟันพร้อมหัวเทเปอร์ที่ผลิตโดยโรงงานXiaoguo®ได้รับการออกแบบมาเป็นพิเศษเพื่อให้เข้ากับสกรูหัวเทเปอร์มาตรฐาน เหมาะอย่างยิ่งสำหรับการใช้ร่วมกับสกรูหัวเทเปอร์

ส่งคำถาม

รายละเอียดสินค้า

โครงสร้างของแหวนรองล็อคแบบฟันพร้อมการคว้านรูเทเปอร์ประเภทนี้สามารถเข้าใจได้จากคุณสมบัติหลักของมัน แต่ละชิ้นส่วนทำงานร่วมกันเพื่อให้สามารถติดตั้งได้อย่างราบรื่น ยืดหยุ่นก่อนการขันให้แน่น และป้องกันการคลายตัวอย่างแข็งแกร่ง

โปรไฟล์ Countersunk

รูด้านในของแหวนรองล็อคฟันพร้อมหัวเทเปอร์จมนั้นถูกกลึงด้วยการลบมุมเทเปอร์จมมาตรฐาน 45° ซึ่งเข้ากันกับมุมทรงกรวยของสกรูเทเปอร์จมมาตรฐาน เหมาะสำหรับสกรูหกเหลี่ยมหัวจมเทเปอร์และสกรูหกเหลี่ยมเทเปอร์จม

ในระหว่างการติดตั้ง แหวนรองจะถูกสอดเข้าไปในรูเทเปอร์จมของชิ้นงานจนสุด เพื่อให้หัวสกรูอยู่ในระดับเดียวกับหรือต่ำกว่าพื้นผิวของชิ้นงานเล็กน้อย

ฟังก์ชั่น: เพื่อให้แน่ใจว่าพื้นผิวการประกอบเรียบและเรียบโดยไม่มีส่วนที่ยื่นออกมา และไม่ทำให้เกิดความรู้สึกไม่สบายเมื่อสัมผัส และไม่รบกวนส่วนประกอบอื่น ๆ

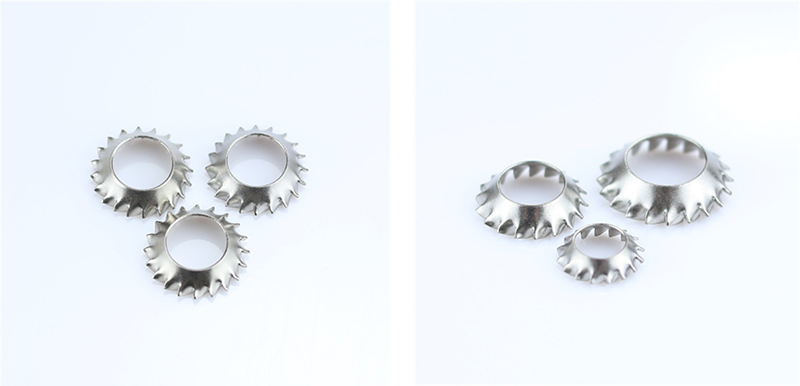

Toothed Lock washers With Countersunk

ทรงกรวย / Dished Body

แหวนล็อกฟันแบบฝังเคาเตอร์ซิงค์มีโครงสร้างคล้ายร่มในสถานะอิสระ (โดยตรงกลางจะสูงกว่าและขอบจะต่ำกว่า หรือตรงกลางจะต่ำกว่าและขอบจะสูงกว่า ขึ้นอยู่กับการออกแบบเฉพาะ) และมีความสามารถโดยธรรมชาติในการเปลี่ยนรูปแบบยืดหยุ่น

เมื่อขันสกรูให้แน่น โครงสร้างทรงกรวยจะเรียบ ทำให้เกิดแรงดีดกลับตามแนวแกนอย่างต่อเนื่อง

ฟังก์ชั่น: ให้พรีโหลดแบบยืดหยุ่น ชดเชยช่องว่างที่เกิดจากการขยายตัวทางความร้อน การสึกหรอหรือการเสียรูปของวัสดุ และป้องกันไม่ให้โบลต์คลายตัว

ฟันเลื่อยภายนอก

ที่เส้นรอบวงด้านนอกของแหวนรองล็อคแบบฟันเฟืองที่มีการฝังเคาเตอร์ มีการจัดเรียงซี่ฟันแนวรัศมีที่แหลมคมสม่ำเสมอกัน รูปร่างฟันมีความคมและสม่ำเสมอ โดยปลายฟันชี้ออกไปด้านนอก

เมื่อขันให้แน่น ฟันจะกัดพื้นผิวของชิ้นงาน (หรือระนาบโลหะที่สัมผัสกัน) ทำให้เกิดจุดล็อคเชิงกลหลายจุด ช่วยเพิ่มความต้านทานการเสียดสีได้อย่างมาก และป้องกันไม่ให้สกรูหมุนและหลุดจากสาเหตุที่แท้จริง

ฟังก์ชั่น: เพื่อต้านทานการคลายตัวแบบหมุนที่เกิดจากการสั่นสะเทือนหรือการกระแทก

ฟันสามารถเจาะสี ชั้นออกไซด์ หรือสารเคลือบได้ ทำให้เกิดเส้นทางสายดินไฟฟ้า

โครงสร้างตัวถังแบบวงปิดแบบบูรณาการ

ชิ้นส่วนทั้งหมดไม่มีช่องเปิดหรือข้อต่อ และประกอบขึ้นด้วยกระบวนการปั๊มขึ้นรูปเพียงครั้งเดียว มีความเครียดเท่ากันและไม่น่าจะแตกหัก มีความเสถียรของโครงสร้างที่แข็งแกร่งแม้ภายใต้สภาวะการสั่นสะเทือนในระยะยาว

พื้นผิวฐานรองรับแบบเรียบ

พื้นผิวด้านล่างที่สัมผัสกับชิ้นงานเป็นระนาบเรียบไม่มีเสี้ยน จะไม่ทำให้แผ่นโลหะ อลูมิเนียม ชิ้นส่วนทาสี หรือชิ้นส่วนพลาสติกเป็นรอย เหมาะสำหรับการประกอบที่แม่นยำและสวยงาม

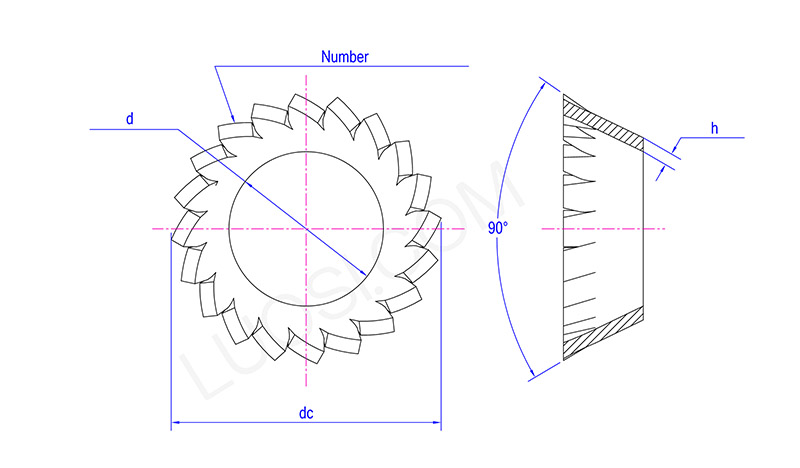

Toothed Lock washers With Countersunk

จันทร์	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
นาที	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
สูงสุด	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
ดีซี	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
จำนวน จำนวนฟัน นาที	10	12	12	14	14	16	18	20	26	28	30
