สกรูหน้าแปลน 12 จุด

สั่งซื้อสกรูหน้าแปลนXiaoguo® 12 จุดจำนวนมากทันที ผลิตภัณฑ์นี้มีการออกแบบหัว 12 จุดที่มีเอกลักษณ์เฉพาะตัว และทำจากเหล็กโลหะผสมเกรด 12.9 ที่ผ่านกระบวนการชุบแข็งและอบคืนตัว โดยมีความต้านทานแรงดึงสูงสุดเกิน 1200 MPa ซึ่งเหมาะสำหรับใช้ในส่วนงานหนักของเครื่องยนต์

ส่งคำถาม

รายละเอียดสินค้า

สกรูหน้าแปลน 12 จุดเป็นสกรูยึดประสิทธิภาพสูงพร้อมหัวที่มีมุม 12 มุมและมีพื้นผิวรองรับหน้าแปลนขยายใหญ่ขึ้นที่ด้านล่าง รูปทรงส่วนหัวมีการออกแบบหกเหลี่ยมคู่ ผสมผสานระบบขับเคลื่อน 12 จุดและโครงสร้างหน้าแปลนในตัว ออกแบบมาโดยเฉพาะสำหรับแรงบิดสูงและความต้านทานต่อการคลายตัวของแรงสั่นสะเทือน

สกรูหน้าแปลน 12 จุดนี้มักใช้ในระบบส่งกำลังของยานยนต์ เสื้อสูบ เครื่องยนต์เครื่องบิน และอุปกรณ์อุตสาหกรรมที่มีความแข็งแรงสูง เป็นทางเลือกที่ดีเยี่ยมสำหรับการเปลี่ยนโบลท์หัวหกเหลี่ยมแบบเดิมและสกรูหัวทรงกระบอกหกเหลี่ยมภายใน การออกแบบพื้นผิวไดรฟ์สิบสองด้านช่วยให้สามารถใช้ประแจแหวนหรือซ็อกเก็ตสิบสองด้านได้ ทำให้สามารถจัดตำแหน่งได้ 30° ในพื้นที่แคบเมื่อเทียบกับหัวหกเหลี่ยมมาตรฐาน ทำให้ประสิทธิภาพการติดตั้งสูงขึ้น

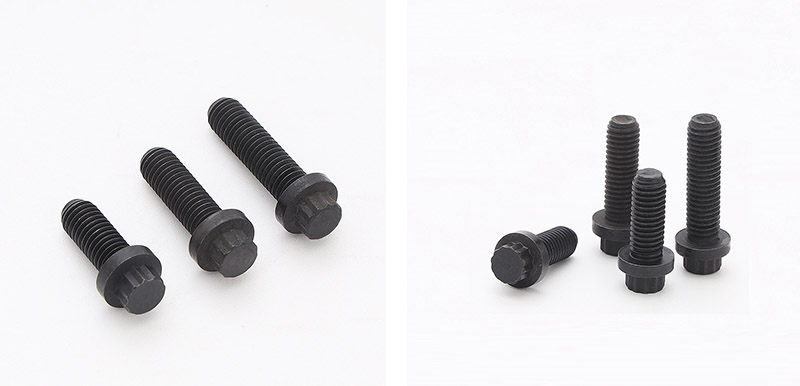

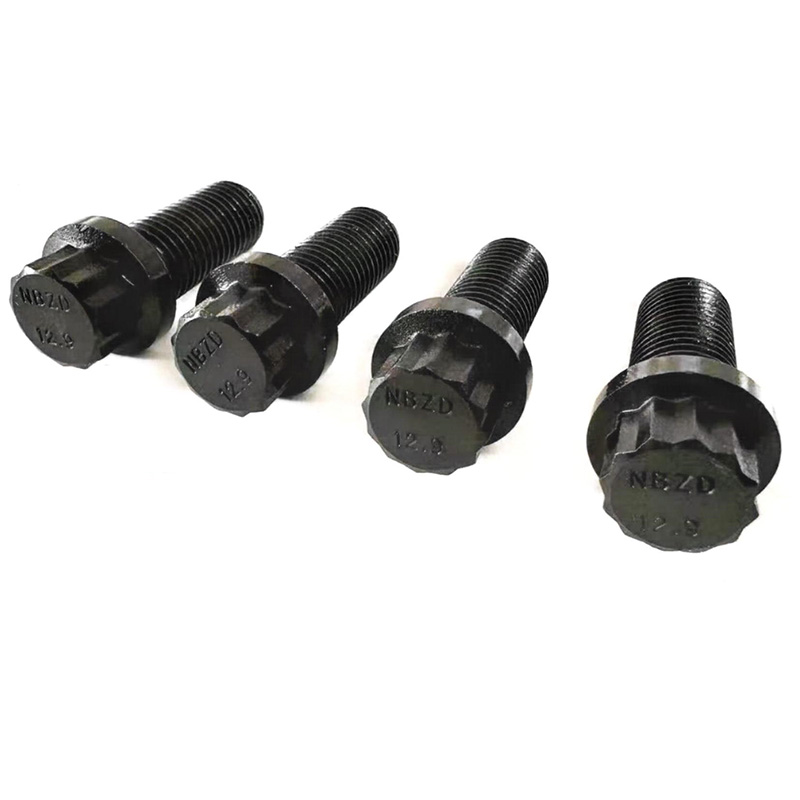

12 Point Flange Screw

ข้อได้เปรียบหลัก

ข้อได้เปรียบหลักของสกรูหน้าแปลน 12 จุดส่วนใหญ่สะท้อนให้เห็นในด้านต่อไปนี้:

(1) ประเภทหัวสิบสองจุด

พื้นผิวสัมผัสเพิ่มเติม: ประเภทหัว 12 จุดมีพื้นผิวสัมผัสมากกว่าหัวหกเหลี่ยมถึงสองเท่า ทำให้สามารถรับแรงบิดในการขันที่สูงกว่าได้โดยไม่ทำให้ส่วนหัวเสียหาย

ความเสี่ยงของมุมเลื่อนต่ำ: การกระจายแรงมีความสม่ำเสมอมากขึ้น ทำให้เหมาะสำหรับการใช้งานที่ต้องการโหลดล่วงหน้าสูง

(2) หน้าแปลนแบบรวม

พื้นผิวหน้าแปลนในตัว: ไม่ต้องใช้ปะเก็นเพิ่มเติม โครงสร้างหยักหรือนูนที่ด้านล่างของหน้าแปลนประสานกับพื้นผิวของชิ้นงาน ทำให้เกิดแรงเสียดทานที่รุนแรง

ความต้านทานการสั่นสะเทือนสูง: สามารถรักษาพรีโหลดได้แม้ในสภาพแวดล้อมที่มีการสั่นสะเทือน เหมาะสำหรับพื้นที่โหลดแบบไดนามิก

(3) ติดตั้งง่าย ประหยัดพื้นที่

การหมุน 30°: หัว 12 จุดสามารถหมุนได้ 30° เพื่อสอดเข้าไปในประแจเพื่อเปลี่ยนตำแหน่ง ซึ่งช่วยประหยัดพื้นที่ได้ครึ่งหนึ่งเมื่อเทียบกับการหมุน 60° ของหัวหกเหลี่ยม เหมาะสำหรับพื้นที่จำกัด

(4) พื้นที่แบริ่งขนาดใหญ่

พื้นผิวหน้าแปลนที่ขยายใหญ่ขึ้นจะเพิ่มพื้นที่สัมผัส: กระจายแรงกดได้อย่างมีประสิทธิภาพและป้องกันไม่ให้วัสดุอ่อน เช่น อะลูมิเนียม และเหล็กหล่อเสียรูป

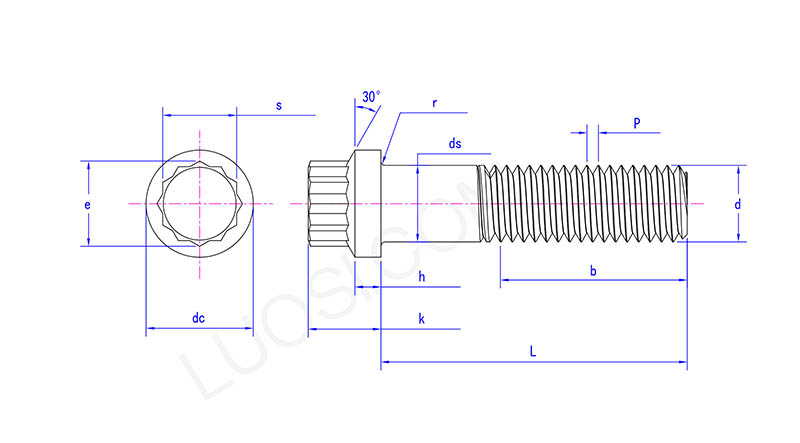

12 Point Flange Screw

จันทร์	ม22	ม24	ม27	ม30	ม33	ม36	ม39	ม42	ม45	ม48	ม52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
กระแสตรงสูงสุด	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
กระแสตรงขั้นต่ำ	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
สูงสุด	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ขั้นต่ำ	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
อีนาที	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
ชั่วโมงสูงสุด	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
ชั่วโมง	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
เคสูงสุด	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
กิโลนาที	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
สูงสุด	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
นาที	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
สูงสุด	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
นาที	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

(5) สกรูหัวจมหกเหลี่ยมทางเลือก

ความเข้ากันได้ของเส้นผ่านศูนย์กลางภายนอกของหัว: สกรูหน้าแปลน 12 จุดมีขนาดรูเท่ากับสกรูหัวทรงกระบอกหกเหลี่ยมมาตรฐาน ดังนั้นจึงสามารถเปลี่ยนได้โดยตรงโดยไม่ต้องแก้ไขตำแหน่งรู และยังทนทานกว่าอีกด้วย

(6) เกรดความแข็งแรงสูงครบวงจร

ครอบคลุมเกรด 8.8, เกรด 10.9, เกรด 12.9 และสเตนเลส A2-70/A4-80 ตอบสนองความต้องการของทุกสถานการณ์ตั้งแต่เครื่องจักรทั่วไปไปจนถึงงานหนักมาก

(7) โซลูชั่นป้องกันการกัดกร่อนที่หลากหลาย

นำเสนอการปรับสภาพพื้นผิวที่หลากหลาย เช่น การชุบสังกะสีด้วยไฟฟ้า การชุบสังกะสีแบบจุ่มร้อน การเคลือบ Dacromet โลหะผสมสังกะสี-นิกเกิล และการทำให้สีดำคล้ำ เหมาะสำหรับสภาพแวดล้อมในร่ม กลางแจ้ง ทางทะเล และทางเคมี เป็นต้น

(8) ขอบเขตการใช้งานที่หลากหลาย

รถยนต์ (เครื่องยนต์ ระบบส่งกำลัง แชสซี) การบินและอวกาศ (โครงเครื่องยนต์ แลนดิ้งเกียร์) พลังงานลม เหมืองแร่ ปิโตรเคมี เรือ เครื่องจักรทั่วไป ฯลฯ
