แหวนรองล็อคคอเสื้อ

เมื่อเทียบกับชิ้นส่วนป้องกันการคลายตัวประเภทอื่น แหวนล็อคคอที่ผลิตโดยโรงงาน Xiaoguo® มีความหนาที่บางกว่า เมื่อใช้งานจะช่วยประหยัดพื้นที่มากขึ้นและใช้พื้นที่น้อยลง ทำให้เหมาะสำหรับโครงสร้างที่มีขนาดกะทัดรัด

ส่งคำถาม

รายละเอียดสินค้า

เหตุผลที่แหวนรองล็อคคอเสื้อสามารถประหยัดพื้นที่โดยไม่กระทบต่อผลการล็อคนั้นอยู่ที่การแยกความหนาและการออกแบบเส้นผ่านศูนย์กลางภายนอกออกจากฟังก์ชันอย่างแม่นยำ นั่นคือ เส้นผ่านศูนย์กลางภายนอกจะถูกทำให้เล็กลงเพื่อความสะดวกในการติดตั้งในพื้นที่แคบ ในขณะที่ความหนาจะหนาขึ้นเพื่อเป็นการชดเชยทางกายภาพสำหรับการสูญเสียแรงล็อคที่อาจเกิดขึ้นหลังจากลดเส้นผ่านศูนย์กลางภายนอกลง

สาเหตุหลัก: เส้นผ่านศูนย์กลางภายนอกบางไม่ได้หมายความว่ามีรูปร่างบางสนิท แต่เป็นการกำหนดค่า "แกนหนาและขอบบาง"

(1) เส้นผ่านศูนย์กลางภายนอก (OD): เล็กกว่า

ติดตั้งอย่างปลอดภัยในรูตัน ที่ส่วนท้ายของสกรูหกเหลี่ยมภายใน หรือในพื้นที่จำกัดที่ล้อมรอบด้วยส่วนประกอบอื่นๆ

(2) ความหนา: หนาขึ้น

ชดเชยการสูญเสียความยืดหยุ่นของสปริงที่อาจเกิดขึ้นเนื่องจากเส้นผ่านศูนย์กลางภายนอกของแหวนรองล็อคคอเสื้อลดลง ตรวจสอบให้แน่ใจว่าสามารถรองรับพื้นผิวการติดตั้งได้ และรับประกันว่าแรงล็อคจะไม่ลดลง

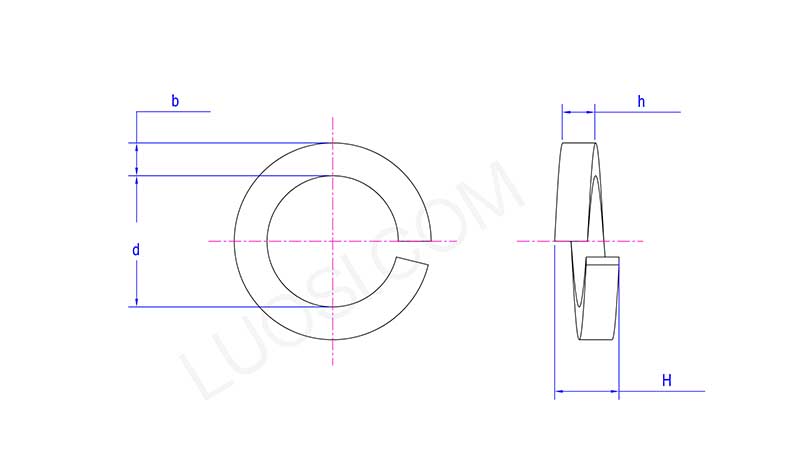

Collar Lock Washer

จันทร์	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
นาที	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
สูงสุด	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
ข นาที	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
ข สูงสุด	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
ชั่วโมง	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
ชั่วโมงสูงสุด	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
เอช นาที	9	10	11	12	13.6	15	17	18	20	21	22
สูงสูงสุด	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

สถานการณ์การใช้งานทั่วไปเพื่อการประหยัดพื้นที่

ตัวยึดแหวนรองล็อคคอส่วนใหญ่จะใช้ในสถานการณ์ที่ต้องใช้การป้องกันการคลายที่มีความแข็งแรงสูงภายในพื้นที่จำกัด โดยเฉพาะอย่างยิ่งเมื่อใช้ร่วมกับสกรูหัวจมแบบซ็อกเก็ต

(1) รถยนต์และรถแข่ง

ใช้ในพื้นที่ขนาดกะทัดรัดที่มีความน่าเชื่อถือสูง เช่น เครื่องยนต์ ระบบกันสะเทือน ระบบส่งกำลัง ฯลฯ ในขณะที่ลดน้ำหนักและมั่นใจในความปลอดภัย

(2) การบินและอวกาศและการทหาร

ใช้ในเครื่องยนต์เครื่องบิน ห้องนักบิน และโอกาสอื่นๆ ที่น้ำหนักและพื้นที่มีจำกัดมาก แหวนล็อคคอเสื้อมักใช้ในการประกอบเครื่องยนต์ ลำตัว และเฟืองลงจอด เพื่อให้มั่นใจในความน่าเชื่อถือภายใต้สภาวะที่รุนแรง นอกจากนี้ แหวนรองประเภทนี้ยังใช้บ่อยในงานยึดต่างๆ ในยานพาหนะทางทหาร เฮลิคอปเตอร์ และเครื่องบินรบ

(3) เครื่องจักรที่มีความแม่นยำและระบบอัตโนมัติทางอุตสาหกรรม

ใช้ในอุปกรณ์ที่มีพื้นที่จำกัด เช่น อุปกรณ์การประมวลผลที่มีความแม่นยำ เครื่องจักรอุตสาหกรรม ข้อต่อหุ่นยนต์ และสายการประกอบอัตโนมัติ เนื่องจากเส้นผ่านศูนย์กลางภายนอก/O.D. มีขนาดเล็กกว่า จึงพอดีได้ง่ายในพื้นที่จำกัด และจัดการความแม่นยำในการจัดตำแหน่งสูงตามที่ต้องการการประกอบที่แม่นยำ

(4) ไฟฟ้าและอิเล็กทรอนิกส์

ใช้ภายในอุปกรณ์อิเล็กทรอนิกส์ ขั้วต่อ แผง และจุดที่คล้ายกัน แหวนรองล็อคแบบปลอกคอนี้ให้การล็อคที่มั่นคงโดยไม่ต้องใช้แหวนรองเพิ่มเติม เป็นวิธีที่กะทัดรัดในการยึดสิ่งของให้แน่นภายใต้แรงสั่นสะเทือน

(5) อุตสาหกรรมหนักและการก่อสร้าง

ในเครื่องจักรกลหนัก อุปกรณ์ก่อสร้าง และงานเหล็กโครงสร้าง ขนาดกะทัดรัดของเครื่องซักผ้านี้ทำให้เป็นตัวเลือกที่เหมาะสำหรับวิศวกรที่ต้องการความต้านทานการสั่นสะเทือนและป้องกันการคลายที่เชื่อถือได้

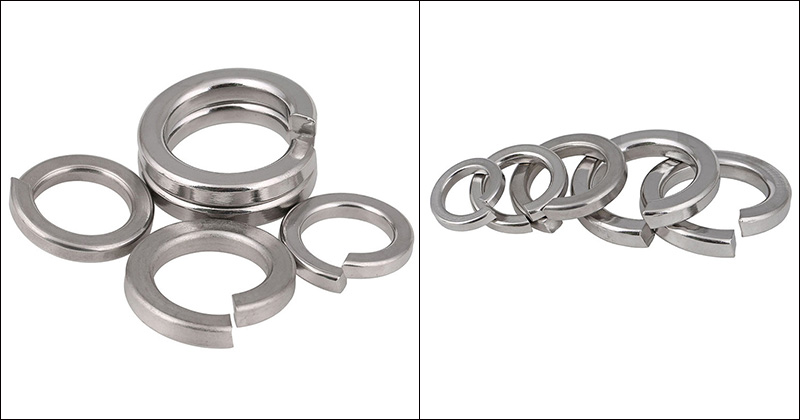

Collar Lock Washer
