DIN137A แหวนสปริงโค้ง

แหวนสปริงโค้ง DIN137A ที่ผลิตโดยโรงงาน Xiaoguo® มีการออกแบบที่เป็นเอกลักษณ์ การออกแบบนี้สามารถให้แรงพรีโหลดตามแนวแกนที่เสถียรระหว่างส่วนประกอบต่างๆ เช่น แบริ่ง ขจัดระยะห่างตามแนวแกน ป้องกันไม่ให้แหวนรองสั่น และหลีกเลี่ยงผลกระทบต่อการใช้งานโดยรวม

ส่งคำถาม

รายละเอียดสินค้า

แหวนรองสปริงโค้ง DIN137A เป็นปะเก็นโลหะยืดหยุ่นที่มีโครงสร้างโค้งงอแบบเดี่ยวหรือหลายแบบ มันสร้างแรงพรีโหลดแบบยืดหยุ่นผ่านการเสียรูปส่วนโค้งของมันเอง และประกอบไว้ใต้สลักเกลียวและน็อต ใช้เพื่อขจัดช่องว่างในการเชื่อมต่อของตัวยึด รักษาแรงพรีโหลด ชดเชยการขยายตัวจากความร้อนหรือการสึกหรอ และต้านทานการสั่นสะเทือนในระดับปานกลาง

ชื่อ	DIN137A แหวนสปริงโค้ง
วัสดุ	สแตนเลส / โลหะผสมเหล็ก / เหล็กคาร์บอน / ทองเหลือง / เหล็กสปริง
มาตรฐาน	DIN137A
ด้าย	เมตริก/เมตริก
ขนาด	M2-M12
เสร็จ	สังกะสี/ดำ/ธรรมชาติ/อื่นๆ
ปรับแต่งได้	ใช่
ตัวอย่าง	ใช่

บทนำโครงสร้าง

โครงสร้างของแหวนรองสปริงโค้ง DIN137A มีลักษณะอย่างไร พูดง่ายๆ ก็คือวงแหวนโลหะขนาดเล็กที่มีรูปร่างโค้ง

【รูปร่างโดยรวม】

แหวนรองสปริงโค้ง DIN137A ไม่ใช่แหวนรองแบบแบนทั่วไป หากถือไว้ในมือจะเห็นว่านูนออกมาเองไม่แบน โครงสร้างส่วนใหญ่มี 2 โครงสร้าง ขึ้นอยู่กับลักษณะการนูน:

(1) รูปร่างโค้งคลื่นเดี่ยว (เช่นสะพานโค้งเล็ก ๆ )

เครื่องซักผ้าทั้งหมดมีรูปร่างโค้งเดียว โดยตรงกลางจะสูงกว่าและด้านข้างอยู่ด้านล่าง คล้ายกับสะพานโค้งขนาดเล็ก ในสถานะอิสระ ความสูงตามธรรมชาติจะมากกว่าความหนามาก เมื่อแบนแล้วจะเกิดแรงผลักย้อนกลับ

(2) มัลติเวฟ (เช่น มันฝรั่งแผ่นหยัก)

เครื่องซักผ้ามีคลื่นตั้งแต่สองคลื่นขึ้นไป โดยมียอดเขาและหุบเขาสลับกันและวนเป็นวงรอบเส้นรอบวง เมื่อโครงสร้างนี้ถูกบีบอัด การเสียรูปไม่สำคัญเท่ากับคลื่นลูกเดียว แต่ความยืดหยุ่นจะสม่ำเสมอมากกว่า

แหวนรองทั้งสองประเภทนี้เป็นวงแหวนทรงกลมทั้งวง โดยมีรูตรงกลางและไม่มีการตัดขอบ ความหนาของวัสดุจะเท่ากันตลอด

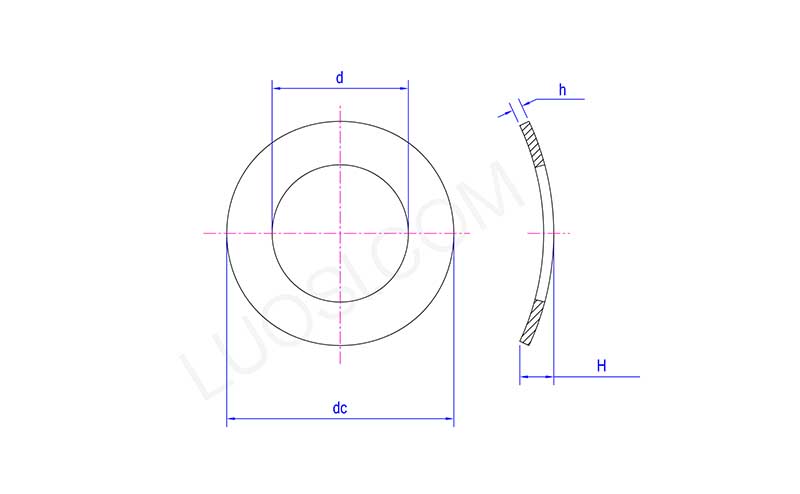

DIN137A Curved Spring Washer

จันทร์	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
นาที	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
สูงสุด	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
กระแสตรงขั้นต่ำ	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
กระแสตรงสูงสุด	4.5	5.5	6	8	10	11	15	18
เอช นาที	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
สูงสูงสุด	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8
