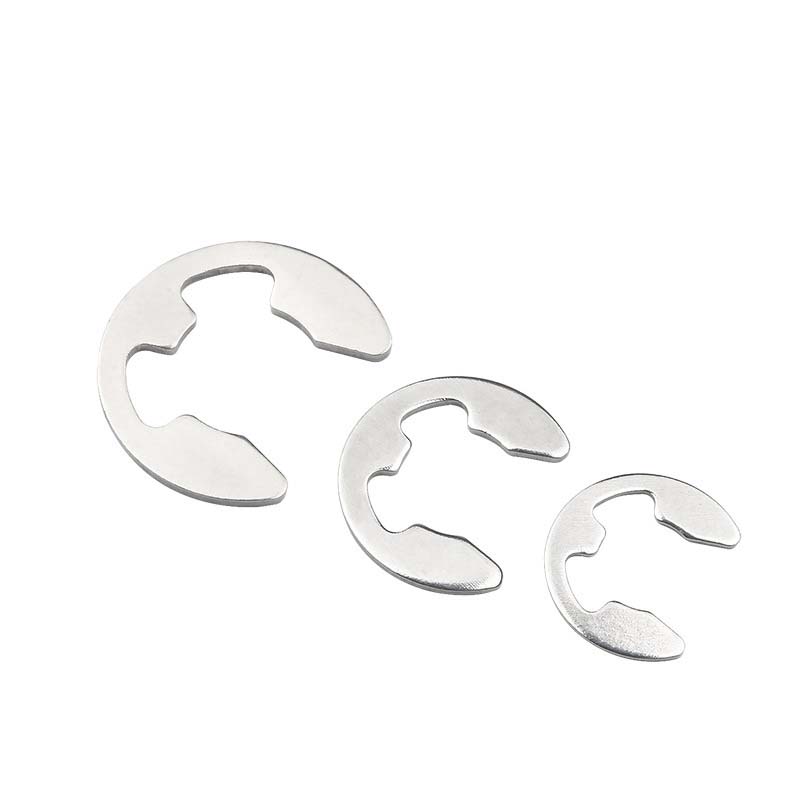

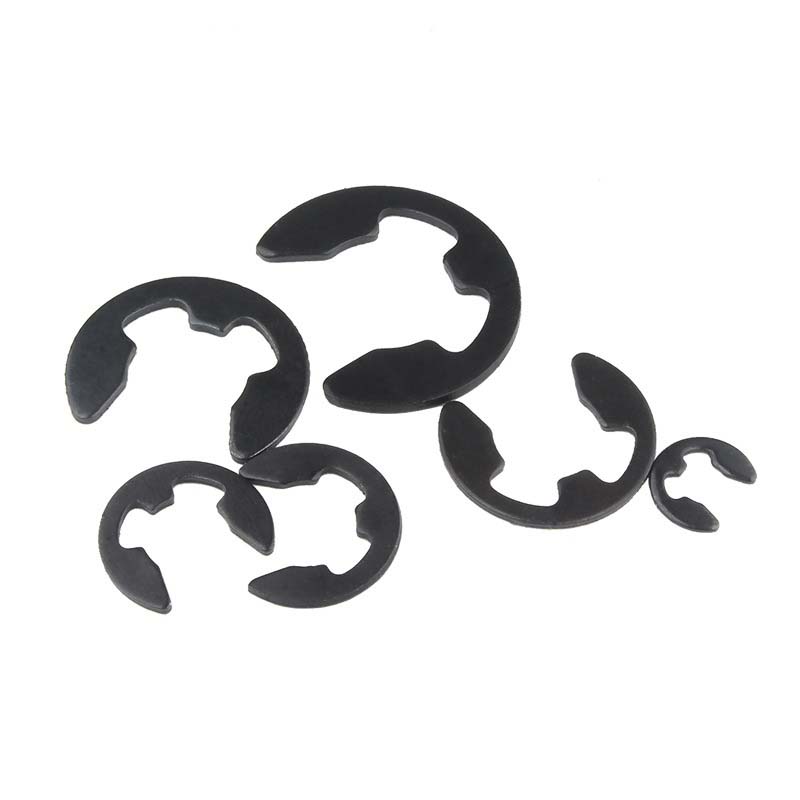

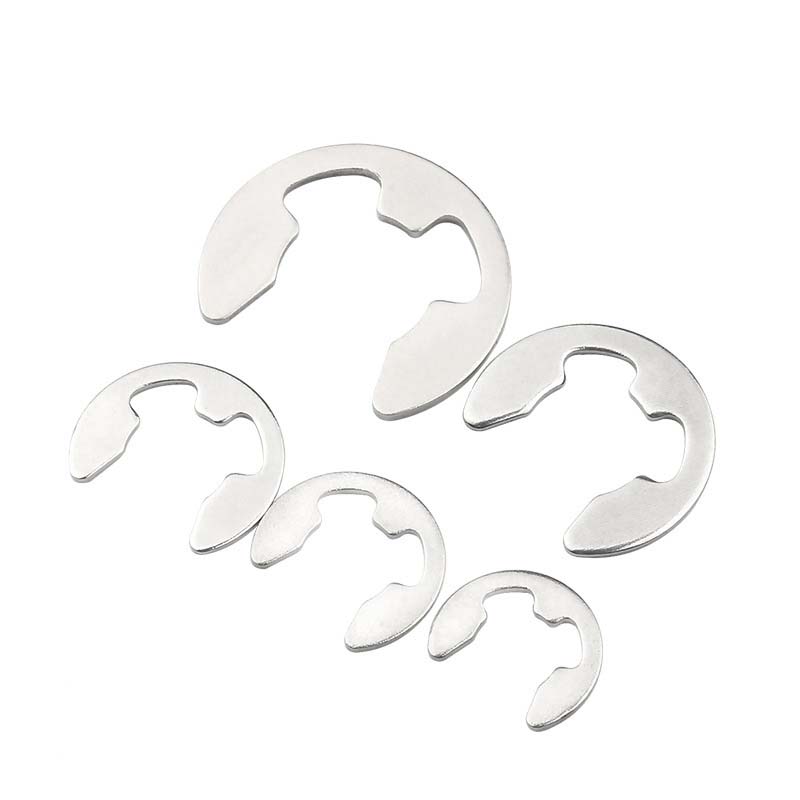

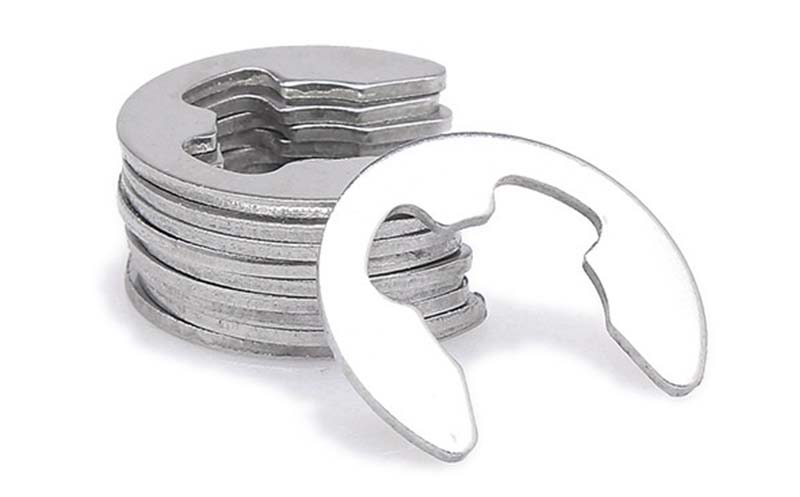

E Circlip

E Circlip เรียกอีกอย่างว่าวงแหวนเก็บรักษา E-type มีสองประเภทหลัก: วงแหวนภายในสำหรับการเจาะที่อยู่อาศัยและวงแหวนภายนอกสำหรับการติดตั้งเพลาด้วยการรับรอง ISO, Xiaoguo®ทำให้มั่นใจได้ว่าผลิตภัณฑ์ทั้งหมดเป็นไปตามมาตรฐานสากลที่เข้มงวด

ส่งคำถาม

รายละเอียดสินค้า

มีวัสดุมากมายให้เลือกสำหรับ E Circlips เช่นสแตนเลสเหล็กกล้าคาร์บอนอลูมิเนียมหรือโลหะผสมไทเทเนียม ฯลฯ เลือกวัสดุที่เหมาะสมตามความต้องการและสถานการณ์ที่แตกต่างกัน วงแหวนป้องกันความยืดหยุ่นของสแตนเลสสตีลนั้นกันสนิมและทนต่อการกัดกร่อนและเหมาะสำหรับการใช้งานในสภาพแวดล้อมทางทะเลหรือทางเคมี วงแหวนป้องกันความยืดหยุ่นของเหล็กกล้าคาร์บอนนั้นได้รับการรักษาด้วยความร้อนเพื่อให้มีความแข็งสูงขึ้นดังนั้นจึงมีความแข็งแรงแรงดึงสูงขึ้นและเหมาะสำหรับเครื่องจักรหนักอลูมิเนียมหรือไทเทเนียมโลหะผสมยืดหยุ่นเป็นวงแหวนยึดที่มีน้ำหนักเบาซึ่งมีความแข็งแรงและทนทาน การเลือกวัสดุที่เหมาะสมสามารถลดต้นทุนที่ไม่จำเป็นลดความถี่ในการเปลี่ยนและทนต่อการสึกหรอและทนทาน Xiaoguo®ผลิตตามมาตรฐานอุตสาหกรรมเช่น DIN, ISO และ ANSI และรับประกันคุณภาพ

แอปพลิเคชัน

E Circlips มีประโยชน์อย่างมากในการตั้งค่าเชิงกลที่คุณต้องเก็บชิ้นส่วนไว้อย่างมั่นคง พวกเขาถือตลับลูกปืนภายในมอเตอร์เกียร์ในการส่งสัญญาณและลูกสูบในระบบไฮดรอลิก สำหรับรถยนต์พวกเขาจะใช้ในการตั้งค่าเพลาและระบบเบรกในขณะที่อยู่ในโรงงานคุณจะพบพวกเขาในสายพานลำเลียงและเพลาปั๊ม ในอุปกรณ์อิเล็กทรอนิกส์วงแหวนขนาดเล็กจะป้องกันไม่ให้ขั้วต่อเคลื่อนที่ไปรอบ ๆ พวกเขายังทำงานในการตั้งค่าพลังงานสีเขียวเช่นกล่องเกียร์ในกังหันลม ด้วยการหยุดชิ้นส่วนจากการเลื่อนแกนวงแหวนเหล่านี้ทำให้เครื่องทำงานต่อเนื่องมากขึ้นลดเวลาในการบำรุงรักษาและทำให้อุปกรณ์มีความยาวในสาขามากมายเช่นหุ่นยนต์อุปกรณ์การแพทย์และเครื่องจักรกลหนัก

E Circlip

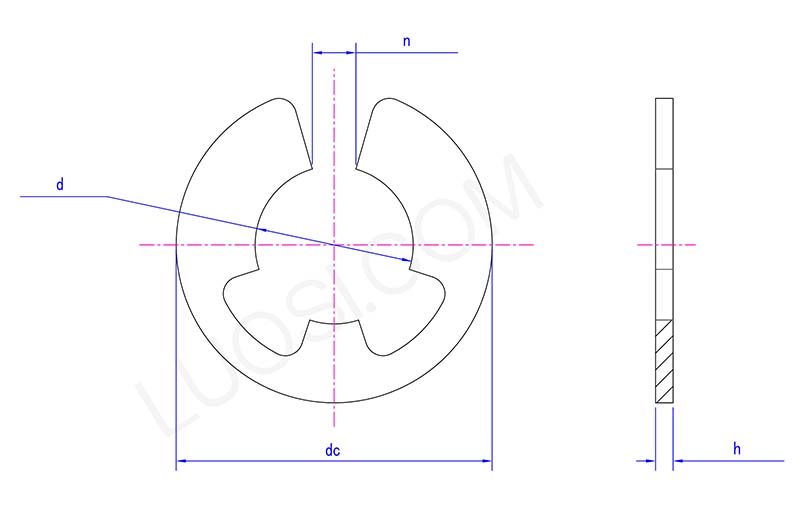

ขนาด

ถาม: วิธีการเลือกขนาดและประเภท e-type ที่เหมาะสมและประเภท?

ตอบ: เมื่อเลือกวงจรที่ถูกต้องคุณต้องดูขนาดของเจาะหรือเพลาสเป็คร่องและจำนวนการโหลดตามแนวแกนที่ต้องจัดการ ใช้เครื่องมือที่เหมาะสมในการวัดเส้นผ่านศูนย์กลางเพลา/เจาะและความลึกของร่อง/ความกว้างอย่างแม่นยำ ตรวจสอบคำแนะนำหรือแผนภูมิXiaoguo® (เช่น DIN 471/472 หรือ ANSI B27.1) เพื่อให้ตรงกับการวัดเหล่านี้กับขนาดแหวนมาตรฐาน

สำหรับการตั้งค่าที่กำหนดเองลองคิดดูว่าโหลดนั้นคงที่หรือเปลี่ยนแปลงตลอดเวลา แหวนเกลียวจะดีกว่าสำหรับโหลดที่ผลักไปในทิศทางที่แตกต่างกันในขณะที่แหวนเรียวทำงานได้ดีสำหรับชิ้นส่วนหมุนความเร็วสูง หากคุณไม่แน่ใจสามารถถามเราเกี่ยวกับการทดสอบ FEA เพื่อให้แน่ใจว่าแหวนสามารถจัดการกับความเครียดของงานได้

การได้รับขนาดผิดเป็นเรื่องใหญ่มันสามารถทำให้งอแหวนเสียหายร่องหรือแม้แต่ทำให้การชุมนุมทั้งหมดล้มเหลว ดังนั้นใช้เวลาในการวัดอย่างระมัดระวังและจับคู่แหวนกับสิ่งที่งานต้องการ

จอน	φ2	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ9	φ12	φ15
D สูงสุด	2	2.5	3	3.5	4	5	6	8	9	12	15
นาที	1.86	2.36	2.86	3.32	3.82	4.82	5.82	7.78	8.78	11.73	14.73
n สูงสุด	1.825	2.325	2.625	3.125	3.65	4.65	5.65	7.68	8.18	10.715	13.215
n นาที	1.575	2.075	2.375	2.875	3.35	4.35	5.35	7.32	7.82	10.285	12.785
H สูงสุด	0.4	0.4	0.6	0.6	0.8	0.8	1	1	1	1.2	1.5
ชั่วโมงนาที	0.36	0.36	0.55	0.55	0.73	0.73	0.91	0.91	0.91	1.11	1.39
DC สูงสุด	5	6	7	8	9	10	12	16	18	24	30
