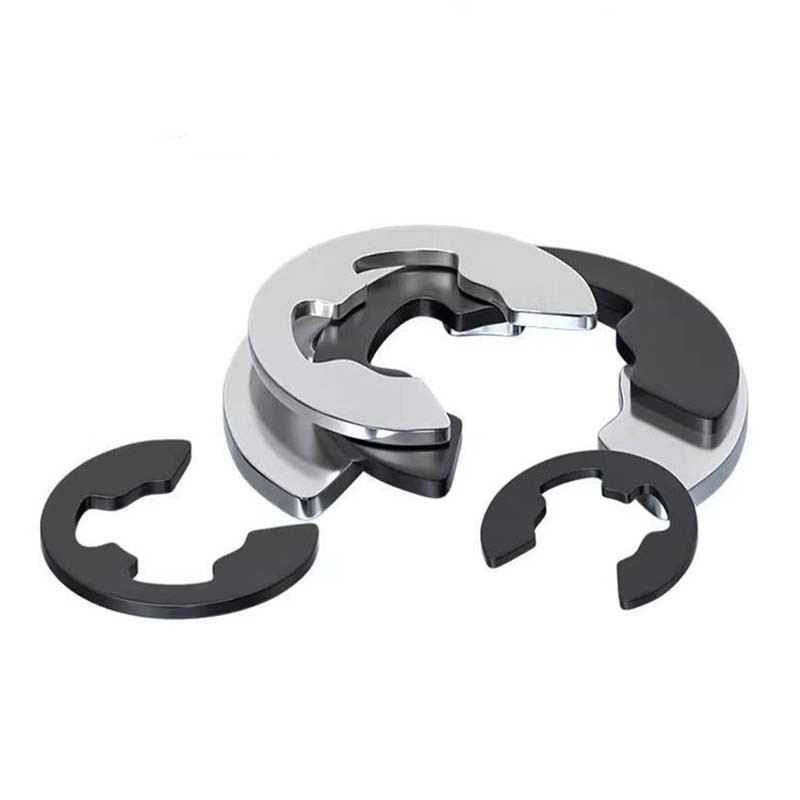

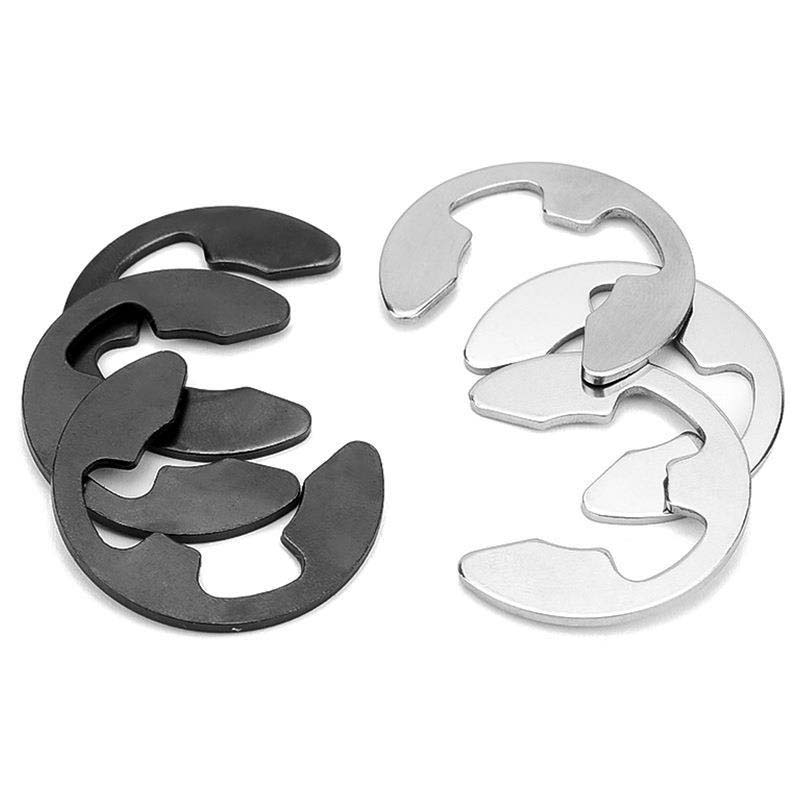

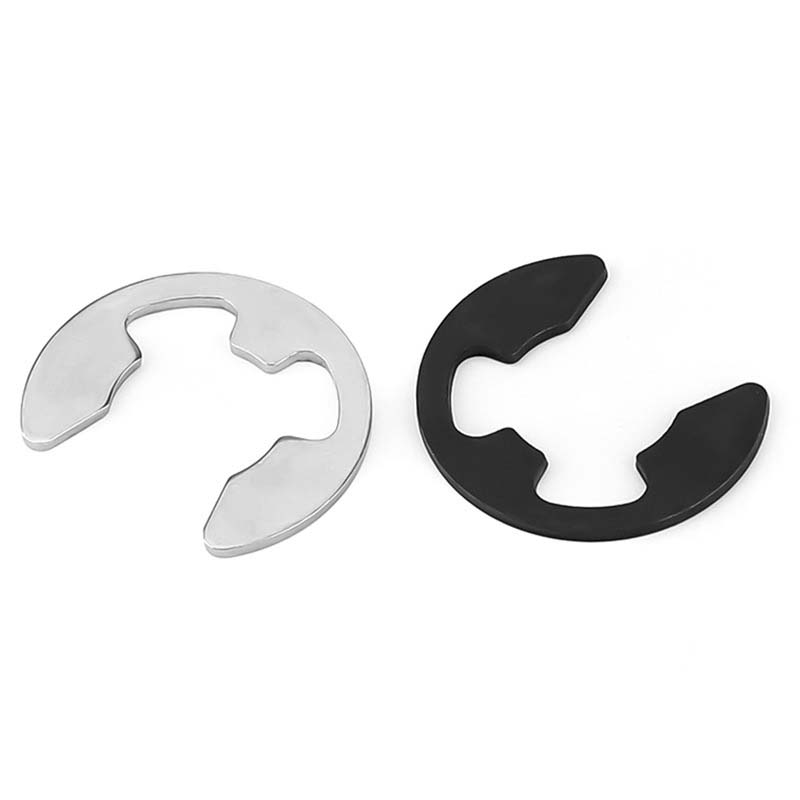

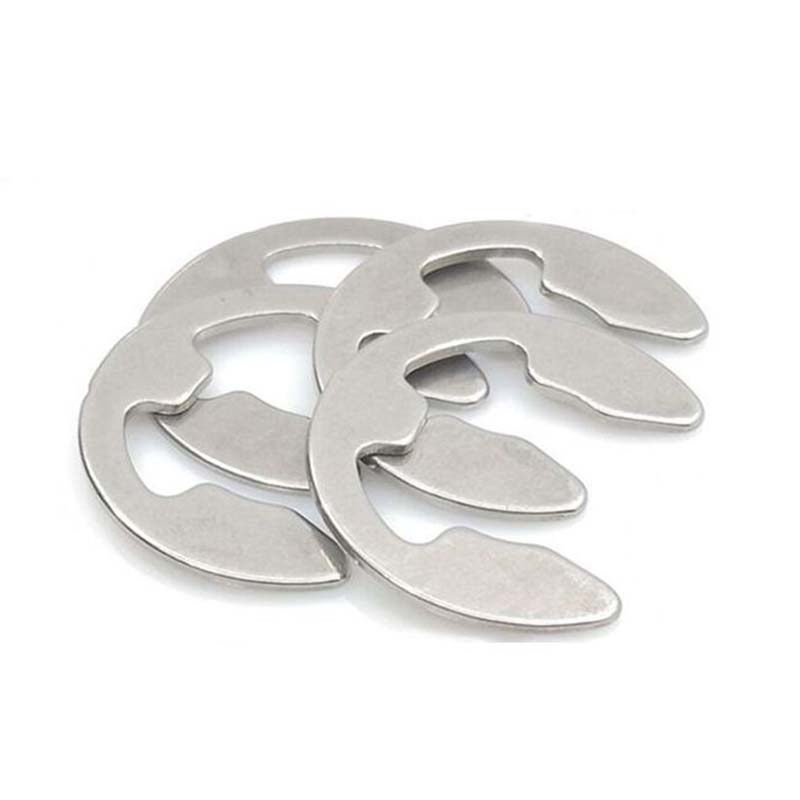

แหวนล็อกชนิด E

แหวนล็อกชนิด E มักใช้ในระบบกลไกเพื่อป้องกันการเคลื่อนที่ตามแนวแกนของแบริ่ง เกียร์ หรือเพลา ลูกค้าไว้วางใจ Xiaoguo® ในด้านราคาที่แข่งขันได้โดยไม่กระทบต่อความทนทานของวัสดุ

แบบอย่าง:DIN 6799-1981

ส่งคำถาม

รายละเอียดสินค้า

แหวนสแน็ปชนิด E นี้เป็นแหวนยึดภายใน โดยมาในวัสดุที่แตกต่างกันเพื่อให้เหมาะกับงานที่แตกต่างกัน สแตนเลสประเภท 304 หรือ 316 เหมาะสำหรับพื้นที่เปียกหรือสารเคมีหนัก เหล็กเกรด 410 ที่แข็งกว่าจะทนทานต่อการสึกหรอได้ดีกว่า วงแหวนเหล็กคาร์บอนมีราคาถูกกว่าแต่ยังคงแข็งแรง โดยเฉพาะการเคลือบกันสนิม ทองแดงเบริลเลียมใช้งานได้กับงานไฟฟ้าหรือพื้นที่ไวไฟเนื่องจากไม่เกิดประกายไฟ พลาสติก (เช่น ไนลอน) ทนทานต่อสารเคมีและลดเสียงรบกวนในสภาพแวดล้อมที่เบากว่า สำหรับโรงงานที่สมบุกสมบันจริงๆ โลหะที่แข็งกว่า เช่น Hastelloy® หรือ Monel® จะถูกนำมาใช้ วัสดุเหล่านี้ส่วนใหญ่ได้รับการตรวจสอบด้านความปลอดภัยและกฎเกณฑ์ด้านสิ่งแวดล้อม (เช่น RoHS) ดังนั้นจึงถือว่าเป็นเรื่องปกติสำหรับอุตสาหกรรมที่มีการควบคุม

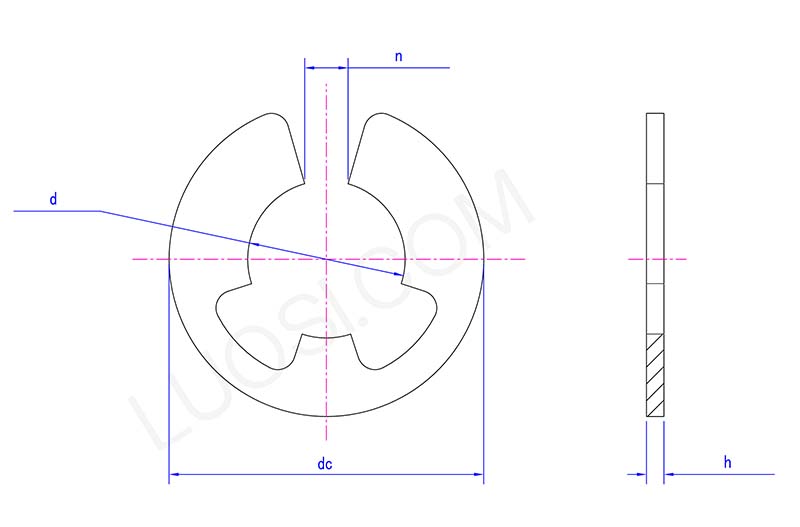

E type snap ring Structure diagram

จันทร์	Φ5	Φ6	Φ7	Φ8	Φ9	Φ10	Φ12	Φ15	Φ19	Φ24	Φ30
สูงสุด	5	6	7	8	9	10	12	15	19	24	30
นาที	4.925	5.925	6.91	7.91	8.91	9.91	11.89	14.89	18.87	23.87	29.87
ชั่วโมงสูงสุด	0.72	0.72	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
ชั่วโมง	0.68	0.68	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
สูงสุด	4.158	5.308	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
ยังไม่มีนาที	4.062	5.212	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
กระแสตรงสูงสุด	11.3	12.3	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6

การตรวจสอบและบำรุงรักษาอย่างสม่ำเสมอ

เพื่อให้แหวนล็อกชนิด E มีอายุการใช้งานยาวนานขึ้น ให้ตรวจสอบเป็นครั้งคราวเพื่อหาสนิม รอยแตก หรือการโค้งงอ โดยเฉพาะในเครื่องจักรที่ใช้งานหนัก รักษาร่องให้สะอาดเพื่อไม่ให้สิ่งสกปรกมายุ่งกับขนาดที่พอดี หากมีการเสียดสีมาก ให้เติมจาระบีเพื่อช่วยให้สิ่งต่างๆ เลื่อนได้ราบรื่นขึ้น

เมื่อติดตั้ง หลีกเลี่ยงการยืดหรือบีบแรงเกินไป ซึ่งจะทำให้แหวนอ่อนตัวลงเมื่อเวลาผ่านไป หากคุณพบความเสียหาย ให้เปลี่ยนออก เก็บสารพิเศษไว้ในที่แห้ง (ไม่ร้อนหรือเย็นเกินไป) เพื่อป้องกันไม่ให้วัสดุเสื่อมสภาพ ใช้คีมถ่างแหวนล็อกเพื่อการจัดการที่ปลอดภัยยิ่งขึ้น

ผลกระทบของปัจจัยด้านสิ่งแวดล้อม

ถาม: ปัจจัยด้านสิ่งแวดล้อม เช่น อุณหภูมิหรือความชื้น ส่งผลต่อประสิทธิภาพของแหวนล็อคภายในอย่างไร

ตอบ: หากคุณเลือกวัสดุผิด ความร้อนหรือความชื้นสูงอาจทำให้แหวนล็อกชนิด E เลอะได้ แหวนเหล็กกล้าคาร์บอน (ตัวที่แข็งกว่า) จะเกิดสนิมในบริเวณที่เปียก เว้นแต่จะมีการเคลือบกันสนิม สแตนเลส (เช่นเกรด 304/316 ทั่วไป) ต้านทานความชื้นได้ดีแต่เริ่มสูญเสียความแข็งแรงเมื่ออุณหภูมิสูงกว่า 400°C สแตนเลสหรือโลหะพิเศษบางชนิดยังคงมีความยืดหยุ่นที่อุณหภูมิเยือกแข็ง หากเกี่ยวข้องกับสารเคมี เช่น กรดหรือตัวทำละลาย ให้เลือกการเคลือบที่ไม่ทำปฏิกิริยา (เช่น เทฟล่อน)

เรามีทีมงานมืออาชีพที่สามารถแนะนำความเหมาะสมได้สินค้าขึ้นอยู่กับสถานการณ์และข้อกำหนดการใช้งาน และยังให้บริการที่ปรับแต่งตามความต้องการอีกด้วย

ข้อมูลจำเพาะและเกรดของผลิตภัณฑ์

แหวนล็อกชนิด E มีเกรดข้อมูลจำเพาะที่ชัดเจนเพื่อตอบสนองความต้องการใช้งานที่แตกต่างกัน และข้อมูลจำเพาะส่วนใหญ่จะกำหนดโดยขนาด วัสดุ และความสามารถในการรับน้ำหนัก ในแง่ของขนาด พารามิเตอร์หลัก ได้แก่ เส้นผ่านศูนย์กลางภายใน เส้นผ่านศูนย์กลางภายนอก และความหนา โดยมีเส้นผ่านศูนย์กลางภายในทั่วไปอยู่ในช่วงตั้งแต่ 3 มม. ถึง 50 มม. สำหรับเกรดมาตรฐาน ขนาดเหล่านี้ได้รับการออกแบบเพื่อให้เข้ากับขนาดเพลาและรูทั่วไปในส่วนประกอบทางกล เกรดวัสดุจะแบ่งตามวัสดุฐาน เช่น เกรดเหล็กกล้าคาร์บอน (SWRM12) และเกรดสเตนเลส (SUS304, SUS316) โดยเกรดเหล็กกล้าคาร์บอนใช้สำหรับสถานการณ์การรับน้ำหนักทั่วไป และเกรดสเตนเลสสำหรับข้อกำหนดด้านความทนทานต่อการกัดกร่อน เกรดการรับน้ำหนักจะถูกจัดประเภทตามภาระในแนวแกนสูงสุดที่สามารถรับได้ โดยมีเกรดต่ำ (สูงถึง 500N) สำหรับอุปกรณ์ที่มีน้ำหนักเบา เช่น มอเตอร์ขนาดเล็ก และเกรดสูง (มากกว่า 2000N) สำหรับเครื่องจักรกลหนัก เช่น ระบบส่งกำลังของยานยนต์ เกรดข้อมูลจำเพาะแต่ละเกรดจะมีการทำเครื่องหมายไว้บนบรรจุภัณฑ์ของผลิตภัณฑ์ และผู้ใช้จำเป็นต้องเลือกเกรดที่เหมาะสมโดยอิงตามข้อกำหนดการประกอบและสภาพการใช้งานเฉพาะ
