โบลท์เครื่องจักรหัวเหลี่ยม เกรด A

สลักเกลียวหัวสี่เหลี่ยมเกรด A Xiaoguo® ในสต็อกมีการออกแบบทรงสี่เหลี่ยมพร้อมหัวสี่เหลี่ยม สามารถมีระบบล็อคป้องกันแรงบิดทางกล ซึ่งสามารถเพิ่มระดับความปลอดภัยในสภาพแวดล้อมการทำงานเฉพาะได้

ส่งคำถาม

รายละเอียดสินค้า

สลักเกลียวเครื่องจักรหัวเหลี่ยมเกรด A เป็นสกรูชนิดหัวเหลี่ยม ประกอบด้วยหัวสี่เหลี่ยมและส่วนแกนเกลียว โดยปกติจะใช้ร่วมกับน็อตสี่เหลี่ยมหรือน็อตหกเหลี่ยม หรือสามารถขันเข้ากับรูเกลียวได้โดยตรง โบลท์หัวเหลี่ยมเป็นสลักเกลียวที่นิยมใช้กันตั้งแต่ศตวรรษที่ 19 ถึงต้นศตวรรษที่ 20 มีการใช้กันอย่างแพร่หลายในการก่อสร้างโครงสร้างพื้นฐาน เช่น สะพานและทางรถไฟ เนื่องจากง่ายต่อการตีขึ้นรูปและประสิทธิภาพการป้องกันแรงบิดที่ดีเยี่ยม ปัจจุบันนี้ยังคงมีบทบาทในด้านเครื่องจักรกลหนัก รางรถไฟ การบำรุงรักษาอุปกรณ์ และการบูรณะอาคารโบราณด้วยข้อได้เปรียบด้านการออกแบบที่เป็นเอกลักษณ์

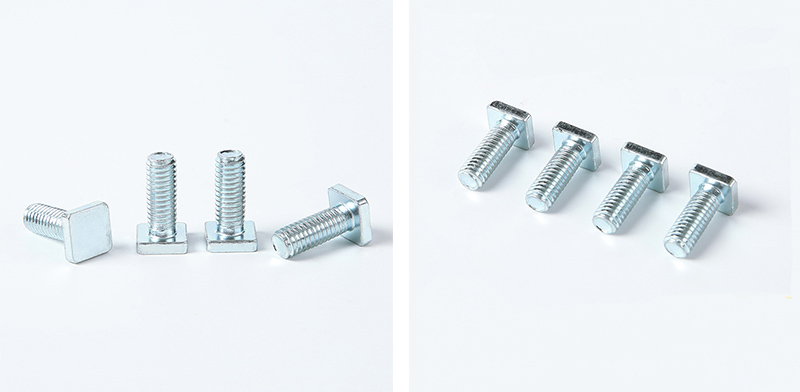

Grade A Square Head Machine Bolt

ลักษณะโครงสร้าง

สรุปลักษณะโครงสร้างของสลักเกลียวเครื่องจักรหัวเหลี่ยมเกรด A: ความสัมพันธ์ระหว่างลักษณะทางเรขาคณิตและการออกแบบการใช้งาน

ส่วนประกอบโครงสร้าง คุณสมบัติหลัก ฟังก์ชันหลัก

หัว ทรงสี่เหลี่ยม ด้านตรงข้ามกว้าง สูงใหญ่ ให้การส่งผ่านแรงบิดสูง ฟังก์ชั่นป้องกันการลื่น เป็นมิตรกับการประกอบแบบตาบอด และสะดวกสำหรับการพิมพ์รอยประทับ

คอ คอแบน (ป้องกันการหมุน), หน้าแปลน (แบริ่ง), พินสั้น (การนำทาง) กลไกป้องกันการหมุน, ปกป้องพื้นผิวชิ้นงาน, การนำทางรูตัน

ส่วนเพลา มีเกลียวบางส่วน (ส่วนเพลาเรียบ) ต้านทานแรงเฉือน ให้การวางตำแหน่งที่แม่นยำ และหลีกเลี่ยงความเข้มข้นของความเค้นในเกลียว

ส่วนเกลียว ฟันหยาบเป็นหลัก ความทนทาน 6g. การเชื่อมต่อที่มีความแข็งแรงสูง ทำงานร่วมกับน็อตได้อย่างน่าเชื่อถือ

ประเภทปลาย ปลายแบน / ปลายลบมุม / ปลายทรงกระบอก เหมาะสำหรับสภาพการติดตั้งที่แตกต่างกัน

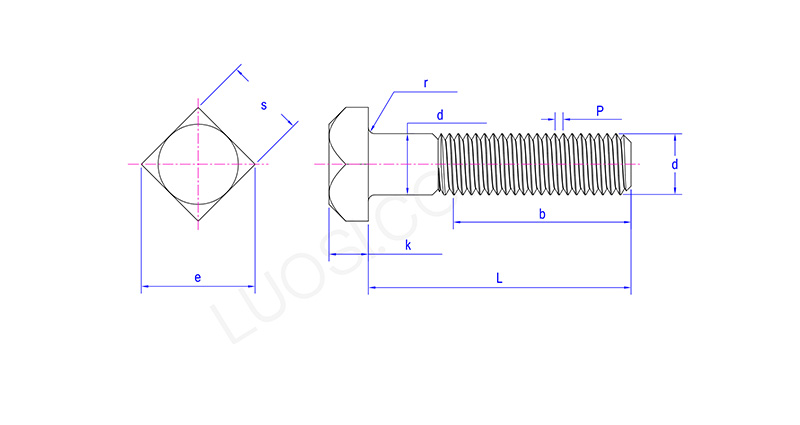

Grade A Square Head Machine Bolt

จันทร์	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
สูงสุด	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
สูงสุด	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
นาที	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
อีสูงสุด	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
อีนาที	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
เคสูงสุด	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
กิโลนาที	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
สูงสุด	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
นาที	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

การเตรียมการก่อนการใช้งาน

ก่อนที่คุณจะวางแผนที่จะใช้สลักเกลียวเครื่องจักรหัวเหลี่ยมเกรด A เราขอแนะนำให้คุณตรวจสอบรายการเหล่านี้

(1) ตรวจสอบการจับคู่ข้อมูลจำเพาะของสลักเกลียว

ข้อมูลจำเพาะของเกลียว: ตรวจสอบให้แน่ใจว่าเส้นผ่านศูนย์กลางของเกลียวและระยะพิทช์ของสลักเกลียวหัวสี่เหลี่ยมนั้นเหมือนกันทุกประการกับของน็อตหรือรูเกลียวที่เข้ากันทุกประการ

การเลือกความยาว: ความยาวของโบลต์ควรเป็นเช่นนั้นหลังจากที่ขันน็อตให้แน่นแล้ว จะมีเกลียวครบ 2 ถึง 3 เกลียวโผล่ออกมาที่ปลายโบลต์

ขนาดด้านข้างของหัว: ตรวจสอบให้แน่ใจว่าความกว้างของหัวสี่เหลี่ยมตรงกับขนาดช่องเปิดของประแจที่ใช้

เกรดความแรง: เลือกเกรดที่เหมาะสมตามต้องการ

(2) ตรวจสอบตำแหน่งรูของชิ้นงาน

รูกลมกับรูสี่เหลี่ยม: โบลท์หัวเหลี่ยมธรรมดาสามารถทะลุผ่านรูกลมได้ อย่างไรก็ตาม หากจำเป็นต้องมีการป้องกันการกลึง จะต้องเจาะพื้นผิวการติดตั้งล่วงหน้าสำหรับรูสี่เหลี่ยมบนชิ้นงาน เพื่อให้สามารถสอดคอหัวสี่เหลี่ยมเข้าไปได้

ความคลาดเคลื่อนของเส้นผ่านศูนย์กลาง: เส้นผ่านศูนย์กลางของรูกลมควรมีขนาดใหญ่กว่าเส้นผ่านศูนย์กลางของก้านสลักเกลียว 0.5 ถึง 1.0 มม.

การปัดเศษมุมของรู: หากหัวโบลต์เครื่องจักรหัวเหลี่ยมเกรด A จำเป็นต้องยึดติดกับพื้นผิวของชิ้นงานจนสุด รูนั้นควรถูกปัดเศษหรือเทเปอร์จม

(3) การทำความสะอาดและการหล่อลื่น

ขจัดคราบน้ำมัน ตะไบเหล็ก สารเคลือบเก่า และเศษอื่นๆ ออกจากด้าย

สำหรับวัสดุสแตนเลสหรือสภาพแวดล้อมที่มีอุณหภูมิสูง ขอแนะนำให้ใช้สารป้องกันการยึดเกาะหรือจาระบีหล่อลื่นโมลิบดีนัมไดซัลไฟด์บนเกลียว

สำหรับสลักเกลียวเหล็กกล้าคาร์บอนธรรมดา สามารถใช้น้ำมันจำนวนเล็กน้อยเพื่อลดค่าสัมประสิทธิ์การเสียดสี
