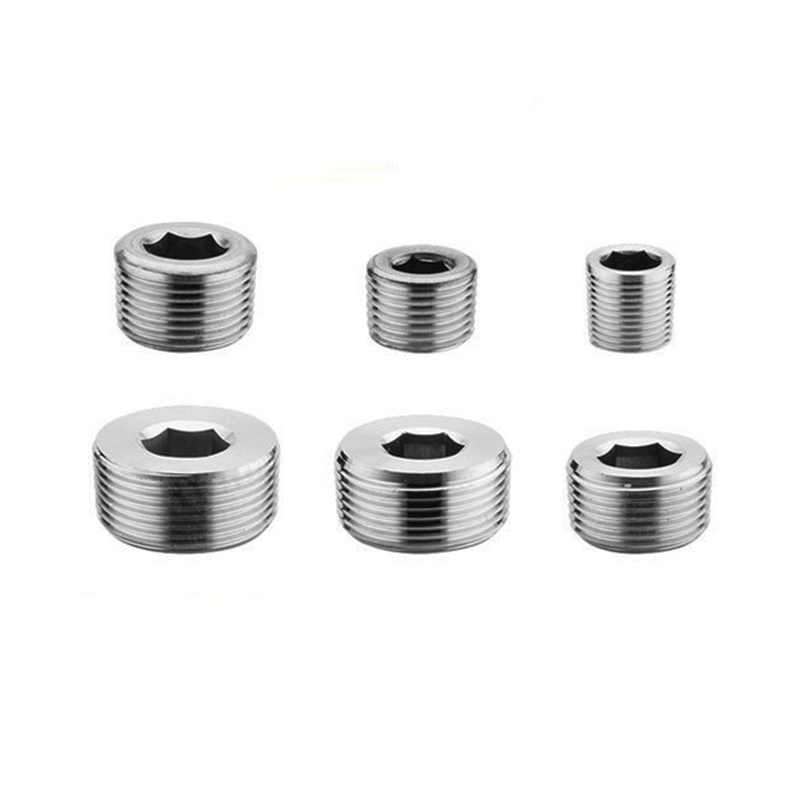

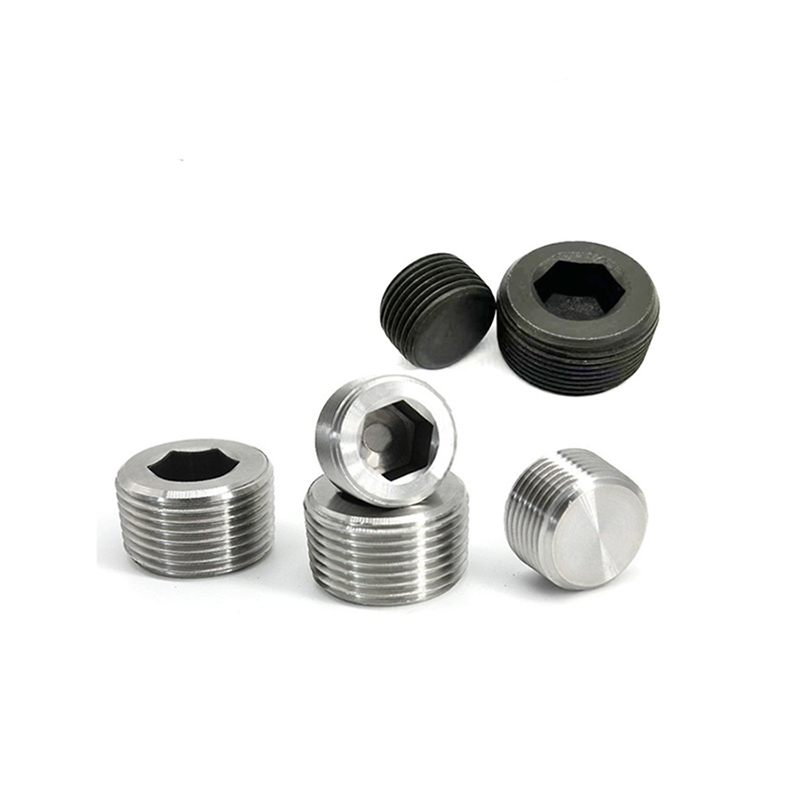

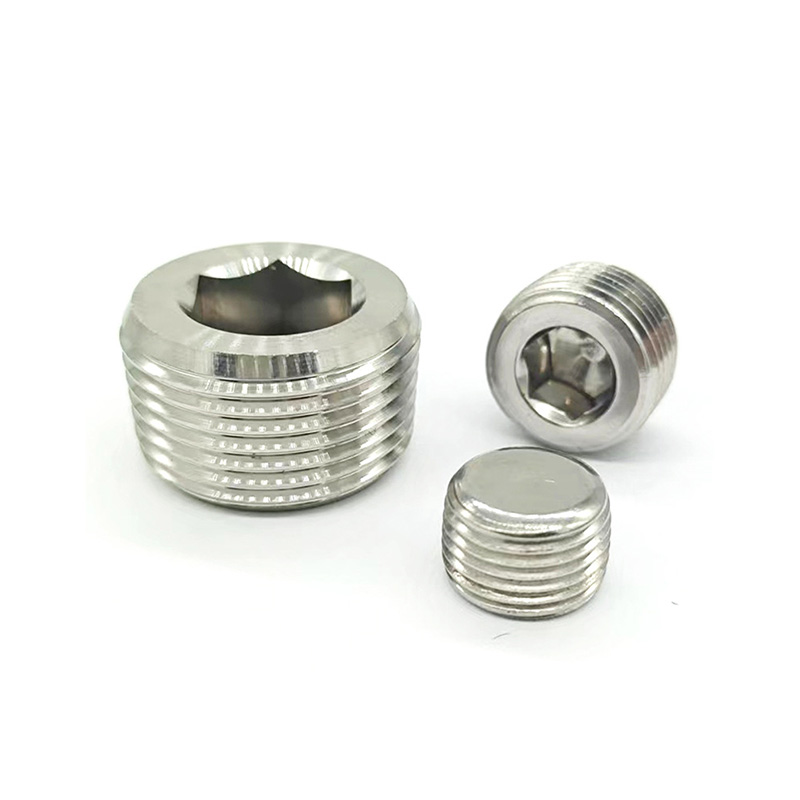

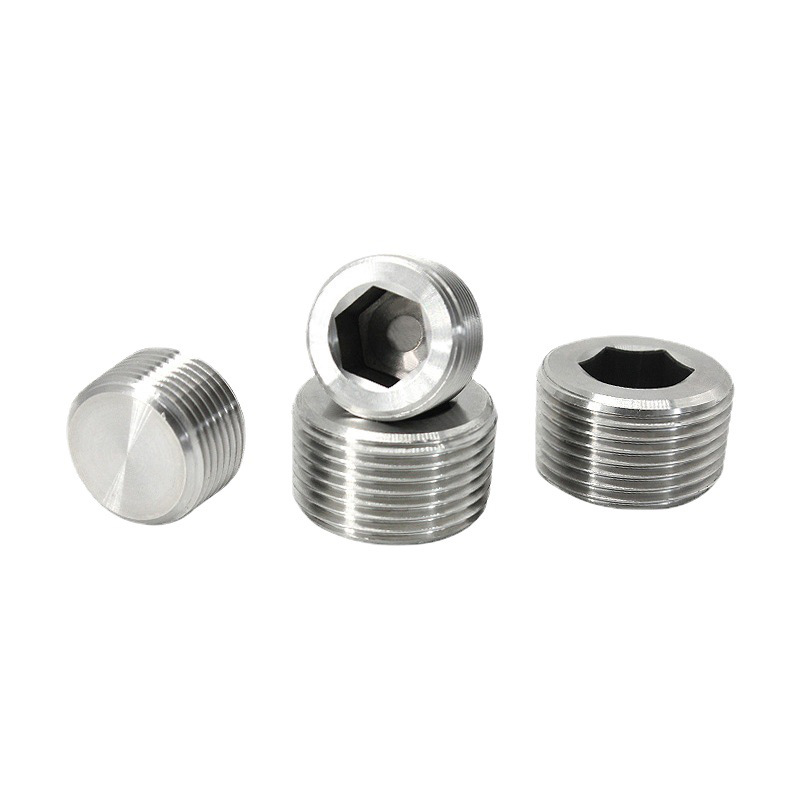

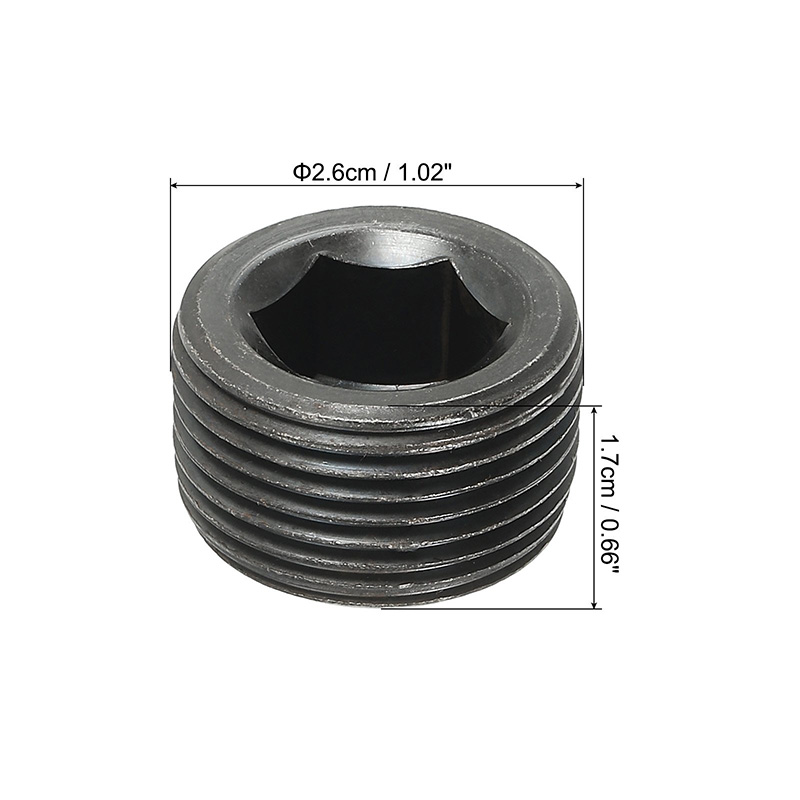

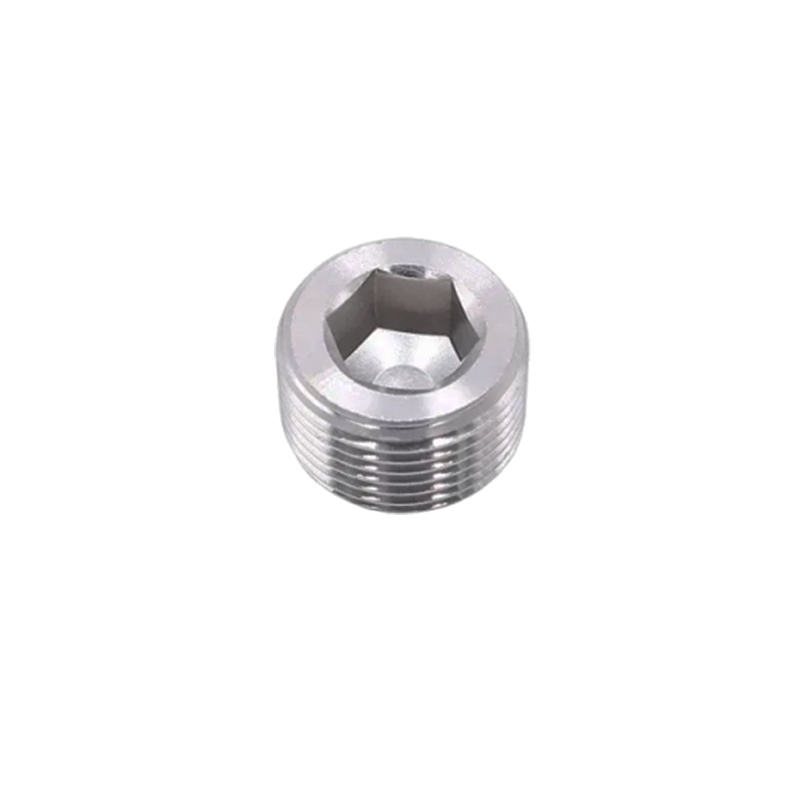

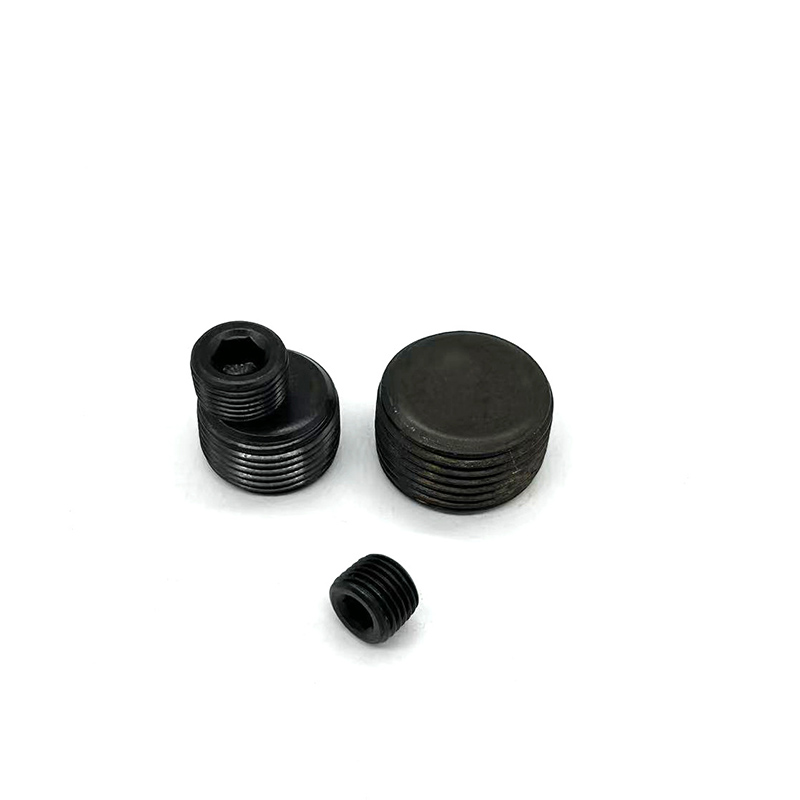

ปลั๊กท่อชายภายในซ็อกเก็ตเธรด Hex

คุณสมบัติโครงสร้างของซ็อกเก็ตเกลียว Hex ภายในของปลั๊กตัวผู้ส่วนใหญ่อยู่ที่การออกแบบหัว โครงสร้างเกลียว และหลักการปิดผนึก ทำให้ไม่เพียงแต่ติดตั้งง่าย แต่ยังสามารถปิดผนึกของเหลวได้อย่างมีประสิทธิภาพอีกด้วย

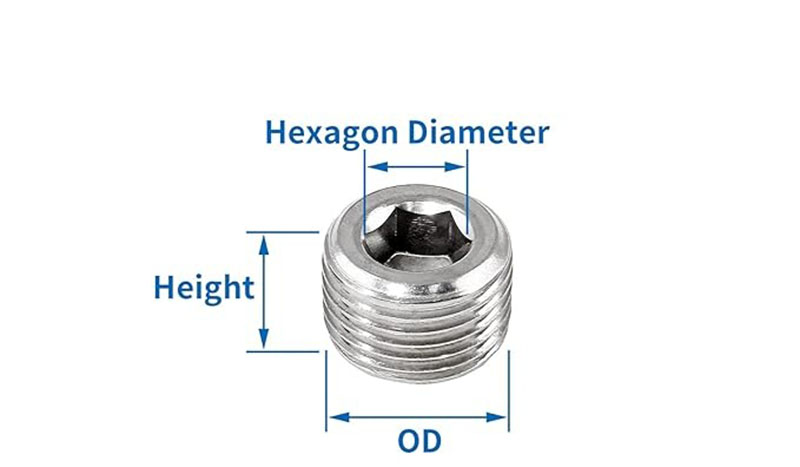

(1) โครงสร้างส่วนหัว: การออกแบบหกเหลี่ยมภายในและแบบฝัง

1. หกเหลี่ยมภายใน：ตรงกลางของหัวมีร่องหกเหลี่ยมภายใน ซึ่งสามารถติดตั้งและถอดประกอบได้โดยใช้ประแจหกเหลี่ยมมาตรฐาน

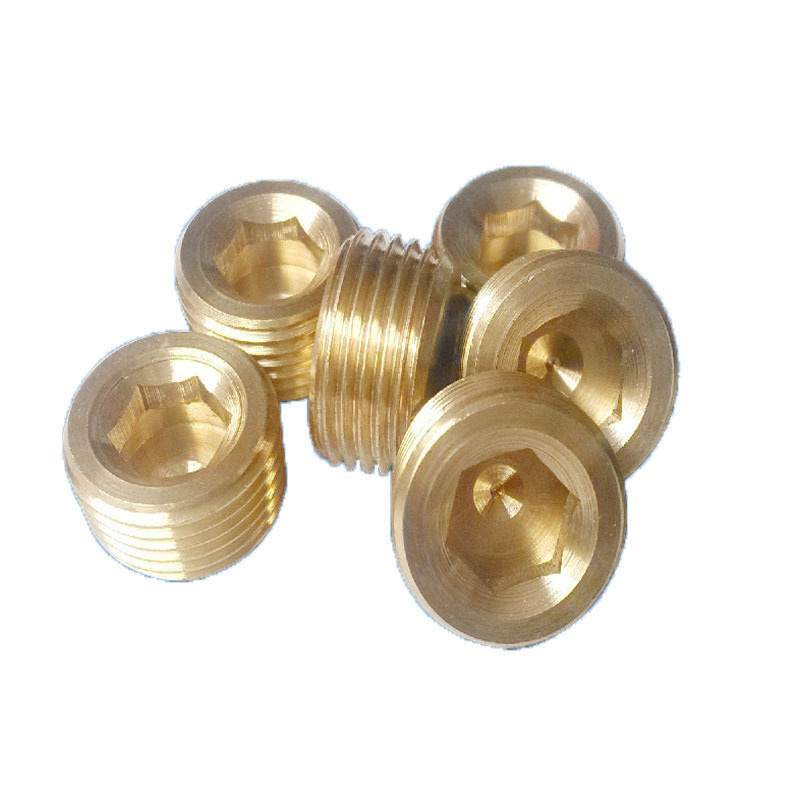

2.การออกแบบหัวจม: หลังการติดตั้ง ปลั๊กสามารถจุ่มลงในพื้นผิวของอุปกรณ์ได้เต็มที่ รักษารูปลักษณ์โดยรวมให้เรียบ และป้องกันไม่ให้ชิ้นส่วนที่สัมผัสได้รับความเสียหายหรือคลายเนื่องจากการชนกันโดยไม่ได้ตั้งใจ

(2) โครงสร้างเกลียว: เกลียวทรงกรวย

1. มาตรฐานเกลียว: ซ็อกเก็ตเธรด Hex ภายในของปลั๊กตัวผู้ใช้มาตรฐาน NPT (มุมฟัน 60 °) ที่ได้รับการยอมรับในระดับสากลของระบบอเมริกันหรือมาตรฐาน BSP / PT (มุมฟัน 55 °) ของระบบอังกฤษสำหรับเกลียวท่อทรงกรวย

2.เรียวเกลียว: คุณลักษณะหลักคือเรียวเกลียว 1:16

3. ความแม่นยำในการประมวลผล: เกลียวของซ็อกเก็ตเกลียวหกเหลี่ยมภายในของปลั๊กตัวผู้ได้รับการผลิตอย่างแม่นยำและยังได้รับการควบคุมความทนทานอย่างเข้มงวดเพื่อให้แน่ใจว่าเข้ากันได้อย่างลงตัวกับอินเทอร์เฟซ

4. วงแหวนปิดผนึกในตัว: วงแหวนปิดผนึก ED จะถูกรวมไว้ที่ด้านล่างของเกลียว การออกแบบแบบบูรณาการนี้ช่วยเพิ่มผลการปิดผนึกและเหมาะสำหรับระบบที่มีความพิเศษอย่างยิ่ง

ข้อกำหนดที่มีความแม่นยำสูง

(3) หลักการปิดผนึก

1. การปิดผนึกโลหะกับโลหะ: เมื่อขันเกลียวท่อทรงกรวยภายในและภายนอกที่มีเกลียว พื้นผิวทรงกรวยด้านในและด้านนอกจะเกิดการเสียรูปของโลหะเล็กน้อยและยึดติดกันอย่างใกล้ชิด ก่อให้เกิดการปิดผนึกโลหะกับโลหะโดยสมบูรณ์

2. การปิดผนึกเสริม: เพื่อให้ได้ผลการปิดผนึกที่ดีที่สุด เธรด NPT มักจะต้องใช้สารป้องกันการเกาะติดหรือการพันเทปปิดผนึก (ปะเก็น) บนพื้นผิวเกลียวก่อนการติดตั้ง

3. ทนทานต่อแรงดันสูง: โครงสร้างการปิดผนึกระหว่างโลหะกับโลหะที่แข็งแกร่งนี้ส่วนใหญ่จะใช้ในสาขาที่ต้องการแรงดันสูงมาก

ถามตอบ

(1) แต่ละคำสั่งซื้อมีตารางข้อมูลจำเพาะแรงบิดหรือไม่

ใช่ การจัดส่งจะมีตารางคำแนะนำแรงบิดในการติดตั้ง นอกจากนี้ยังอาจพิมพ์ลงบนบรรจุภัณฑ์ของผลิตภัณฑ์และส่งเป็นเวอร์ชันอิเล็กทรอนิกส์

(2) ซ็อกเก็ตเกลียวหกเหลี่ยมภายในแบบเสียบท่อตัวผู้เหล่านี้สามารถใช้ในสภาพแวดล้อมที่มีการสั่นสะเทือนสูงได้หรือไม่?

แน่นอน แต่ขอแนะนำให้ใช้กาวล็อคแบบเกลียว (เช่น Loctite 243/262) ในการติดตั้ง ซึ่งจะให้ผลป้องกันการคลายตัวได้ดีขึ้นในสภาพแวดล้อมที่มีการสั่นสะเทือนสูง
