น็อตหกเหลี่ยมแบบเมตริกสำหรับการเชื่อมแบบต้านทานการฉายภาพ

น็อตหกเหลี่ยมเมตริกสำหรับการเชื่อมแบบต้านทานฉายภาพมีขนาดเป็นหน่วยเมตริก และได้รับการออกแบบมาโดยเฉพาะสำหรับการเชื่อมจุดต้านทาน ในระหว่างกระบวนการเชื่อม ส่วนยื่นออกมาเล็กๆ จะละลายและยึดติดกับโลหะ ซัพพลายเออร์ของXiaoguo®สามารถจัดหาตัวอย่างได้ฟรี

แบบอย่าง:BS 7670-1-4-1993

ส่งคำถาม

รายละเอียดสินค้า

น็อตหกเหลี่ยมแบบเมตริกสำหรับการเชื่อมแบบต้านทานการฉายภาพมีรูปทรงหกเหลี่ยมซึ่งทำให้สะดวกในการใช้ประแจในการขันให้แน่น ที่ด้านหนึ่งของน็อตมีจุดบัดกรีเล็กๆ ที่ยื่นออกมาหลายจุด ในขณะที่อีกด้านหนึ่งมีรูเกลียวเมตริกมาตรฐาน

รายละเอียดสินค้า

น็อตหกเหลี่ยมสำหรับการเชื่อมแบบต้านทานเมตริกมีส่วนยื่นออกมาเล็กน้อยที่ด้านล่าง เมื่ออิเล็กโทรดเชื่อมกดลง กระแสจะไหลผ่านส่วนที่ยื่นออกมาเหล่านี้ ทำให้ส่วนที่ยื่นออกมาละลายทันทีและหลอมน็อตเข้ากับแผ่นโลหะที่อยู่ด้านล่าง กระบวนการนี้รวดเร็วและเป็นอัตโนมัติ และเหมาะอย่างยิ่งสำหรับสายการผลิตขนาดใหญ่ในอุตสาหกรรมยานยนต์หรือเครื่องใช้ในบ้าน

น็อตหกเหลี่ยมเมตริกสำหรับขนาดฝาครอบการเชื่อมแบบต้านทานการฉายภาพเช่น M6, M8 และ M10 ระยะพิทช์ (เช่น 1.0 หรือ 1.25) จะต้องตรงกับสลักเกลียวของคุณ ขนาดของน็อตหกเหลี่ยม (เช่น น็อตหกเหลี่ยมสำหรับ M6 คือ 10 มิลลิเมตร) จะเป็นตัวกำหนดประแจที่จำเป็นสำหรับขั้นตอนต่อไป

จันทร์	ม3	ม4	ม5	ม6	ม8	ม10	ม12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
สูงสุด d1	4.47	5.97	6.96	7.96	10.45	12.45	14.75
d1 นาที	4.395	5.895	6.87	7.87	10.34	12.34	14.64
และขั้นต่ำ	8.15	9.83	10.95	12.02	15.38	18.74	20.91
ชั่วโมงสูงสุด	0.55	0.65	0.7	0.75	0.9	1.15	1.4
ชั่วโมง	0.45	0.55	0.6	0.6	0.75	1	1.2
สูงสุด h1	0.25	0.35	0.4	0.4	0.5	0.65	0.8
ชั่วโมง 1 นาที	0.15	0.25	0.3	0.3	0.35	0.5	0.6
สูงสุด	7.5	9	10	11	14	17	19
นาที	7.28	8.78	9.78	10.73	13.73	16.73	18.67
สูงสูงสุด	3	3.5	4	5	6.5	8	10
เอช นาที	2.75	3.2	3.7	4.7	6.14	7.64	9.64

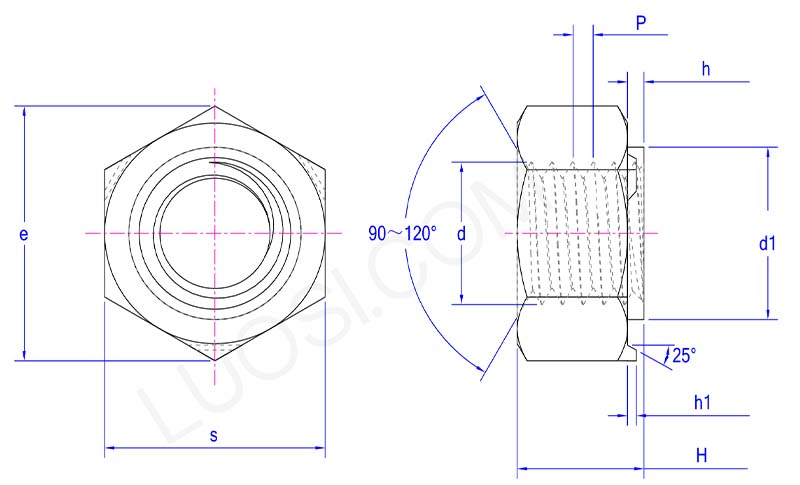

parameter of Metric hex nuts for resistance projection welding

สำหรับการเชื่อมแบบต้านทานการฉายภาพ ควรรักษาพื้นผิวให้สะอาดเมื่อใช้น็อตหกเหลี่ยมแบบเมตริก น้ำมันหรือสนิมอาจทำให้รอยเชื่อมเสียหายได้ ตรวจสอบให้แน่ใจว่าอิเล็กโทรดอยู่ในแนวเดียวกันและอยู่ในสภาพดี อิเล็กโทรดที่เสียหายอาจทำให้การเชื่อมไม่ดี ให้ความสนใจกับ "สะเก็ดไฟ" (ประกายไฟ) ซึ่งมักจะบ่งบอกถึงข้อผิดพลาดในการตั้งค่าและการเชื่อมอาจไม่ปลอดภัย

คุณสมบัติของผลิตภัณฑ์

น็อตหกเหลี่ยมแบบเมตริกสำหรับการเชื่อมด้วยความต้านทานไฟฟ้าให้แรงบิดที่มากขึ้นเมื่อขันหรือคลายโบลต์ ทำให้มั่นใจได้ถึงการทำงานที่ราบรื่นและง่ายดายโดยไม่ลื่นไถล นอกจากนี้ยังรับประกันจุดเชื่อมที่อยู่ในแนวเดียวกันและการกระจายความร้อนที่สม่ำเสมอระหว่างการเชื่อม พวกมันยึดติดกับส่วนประกอบที่เชื่อมอย่างแน่นหนา ทำให้เกิดการเชื่อมต่อที่ปลอดภัย

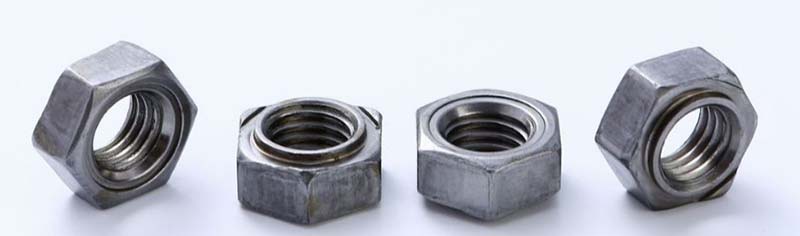

Metric hex nuts for resistance projection welding
