โค้ชโบลต์หัวกลม

เลือกใช้โลหะผสมเหล็กที่ผ่านการอบชุบด้วยความร้อน สลักเกลียว Coach หัวกลมขายส่งของ Xiaoguo® มีเกรดประสิทธิภาพ 10.9 และความต้านทานแรงดึงสูงสุดเกิน 1,000 MPa เหมาะสำหรับเครื่องจักรกลหนัก สะพาน และโครงสร้างรับน้ำหนักสูง

ส่งคำถาม

รายละเอียดสินค้า

สลักเกลียวหัวกลม (ประเภทของสลักเกลียว) และสลักเกลียวอยู่ในประเภทผลิตภัณฑ์เดียวกัน ความแตกต่างที่สำคัญอยู่ที่ชื่อภูมิภาค: ในอเมริกาเหนือ มักเรียกว่า Carriage bolt ในขณะที่ในประเทศในเครือจักรภพ (เช่น สหราชอาณาจักร ออสเตรเลีย และนิวซีแลนด์) คำว่า Coach bolt แบบหัวกลมนั้นมักใช้กันมากกว่า เป็นตัวยึดที่มีหัวกึ่งทรงกลม (หัวกลม) และมีโครงสร้างป้องกันการคลายเป็นรูปสี่เหลี่ยมที่ด้านล่างของคอ ออกแบบมาโดยเฉพาะสำหรับการติดตั้งด้านเดียว

Round Head Coach Bolt

ลักษณะโครงสร้าง

การออกแบบโครงสร้างของ Coach bolt แบบหัวกลมมีศูนย์กลางอยู่ที่เป้าหมายหลักของ "การติดตั้งด้านเดียวและการป้องกันการให้ทิปอัตโนมัติ" และส่วนใหญ่ประกอบด้วยส่วนการทำงานสี่ส่วนต่อไปนี้:

(1) หัว

รูปร่าง: ครึ่งทรงกลม (หัวกลม) หรือหัวกลมแบน พื้นผิวเรียบโดยไม่มีส่วนเชื่อมต่อเครื่องมือใดๆ เช่น ช่องหกเหลี่ยม สี่เหลี่ยม หรือช่องขวาง

หน้าที่และวัตถุประสงค์:

จัดให้มีพื้นผิวรับน้ำหนักขนาดใหญ่

ความสวยงามและความปลอดภัย

การออกแบบที่เรียบและโค้งมน

(2) คอ (คอ) - โครงสร้างกันลื่นที่สำคัญที่สุด

รูปร่าง: ตั้งอยู่ตรงใต้ศีรษะ เป็นทรงสี่เหลี่ยม (สี่เหลี่ยมจัตุรัส) หรือสี่เหลี่ยมยาง (Ribbed Square)

หน้าที่และวัตถุประสงค์:

ฟังก์ชั่นป้องกันการหมุนทางกล

ไม่จำเป็นต้องใช้เครื่องมือเสริม

ตำแหน่งที่แม่นยำ

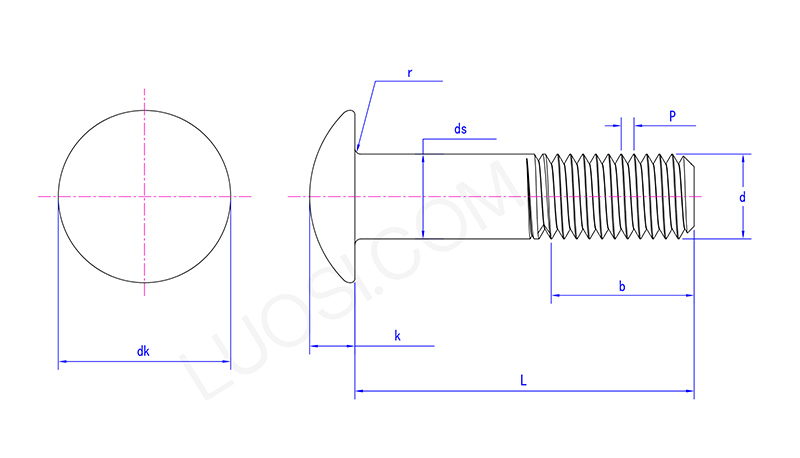

Round Head Coach Bolt

จันทร์	ม5	ม6	ม8	ม10	ม12	ม16	ม20	ม24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
สูงสุด	11.3	13.5	18	22.5	27	36	45	54
ดีเค ขั้นต่ำ	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
สูงสุด	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
ขั้นต่ำ	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
เคสูงสุด	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
กิโลนาที	2.5	3	4	5	6	8	10	12
สูงสุด	0.5	0.5	0.5	0.5	1	1	1	1.5

(3) ส่วนเพลา (ส่วนก้าน / ส่วนไม่มีเกลียว)

รูปร่าง: ตั้งอยู่ระหว่างคอและเกลียว เป็นเพลาทรงกระบอกเรียบ มีพื้นผิวเรียบและไม่มีเกลียว

ความยาว: คำนวณโดยการลบความยาวเกลียว b ออกจากความยาวรวม L ของสลักเกลียว ข้อกำหนดที่แตกต่างกันมีอัตราส่วนมาตรฐาน

หน้าที่และวัตถุประสงค์:

ทนทานต่อแรงเฉือน

ตำแหน่งที่แม่นยำ

หลีกเลี่ยงการใช้แรงกับด้าย

(4) ส่วนเกลียว

รูปทรง: ตั้งอยู่ที่ปลายสลักเกลียว Coach หัวกลม เป็นเกลียวเมตริกหยาบมาตรฐาน (ISO) หรือเกลียว UNC มาตรฐานอเมริกัน

ความยาว (ข):

กำหนดมาตรฐาน: เมื่อ L ≤ 125 มม., b µ 2d + 6 มม. (d คือเส้นผ่านศูนย์กลางระบุ); เมื่อ L > 125 มม., b µ 2d + 12 มม.

ความยาวเกลียวของผลิตภัณฑ์จริงสามารถขยายได้ตามความต้องการของลูกค้า (เกลียวเต็มแบบกำหนดเอง)

หน้าที่และวัตถุประสงค์:

สร้างแรงจับยึดโดยร่วมมือกับน็อต

ปรับแรงพรีโหลด

การเปรียบเทียบโครงสร้าง

ข้อดีของ Coach bolt แบบหัวกลมอยู่ที่โครงสร้างที่เป็นเอกลักษณ์ แล้วเมื่อเทียบกับโบลท์ชนิดอื่นมีความแตกต่างกันอย่างไร? โปรดดูตารางต่อไปนี้แล้วคุณจะค้นพบ!

รายการเปรียบเทียบ	สลักเกลียวโค้ชหัวกลม	สลักเกลียวหัวหกเหลี่ยม	สลักเกลียวหกเหลี่ยมภายใน
รูปร่างหัว	หัวกลมครึ่งซีก	หกเหลี่ยม	หัวทรงกระบอกมีรูหกเหลี่ยมภายใน
วิธีการป้องกันการคลายตัว	กลไกป้องกันการคลายตัวด้วยคอสี่เหลี่ยม	ต้องใช้ประแจขันหัว	ต้องใช้ประแจหกเหลี่ยมภายในเพื่อยึดหัว
จำนวนผู้ติดตั้ง	1	2	1
เจาะล่วงหน้าได้ไหม?	ใช่	เลขที่,	เลขที่,
การใช้งานทั่วไป	ไม้ เฟอร์นิเจอร์กลางแจ้ง รั้ว	โครงสร้างเหล็กประกอบเครื่องจักรกล	เครื่องจักรที่มีความแม่นยำ แม่พิมพ์
