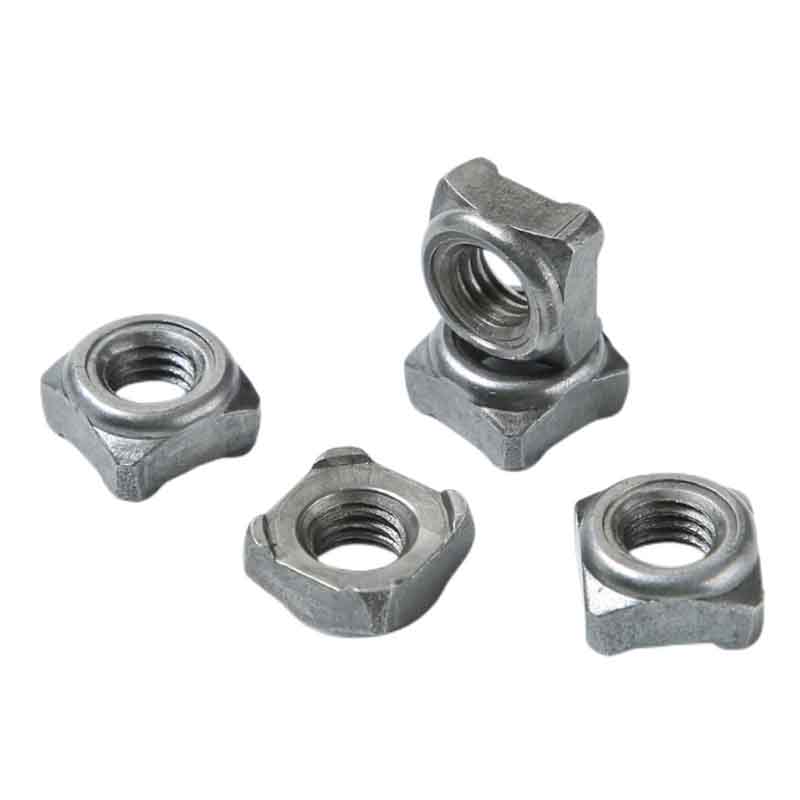

น็อตเชื่อมสี่เหลี่ยมชนิด A

น็อตเชื่อมสี่เหลี่ยมประเภท A ใช้สำหรับเชื่อมบนพื้นผิวโลหะและมีรูเกลียวสำหรับโบลท์ เหมาะสำหรับโครงโลหะ ส่วนรองรับ หรืออุปกรณ์เครื่องจักรกลที่ต้องใช้น็อตยึด โรงงาน Xiaoguo® ผลิตตามมาตรฐานที่กำหนดใน GB/T 13680-1992

แบบอย่าง:GB/T 13680-1992

ส่งคำถาม

รายละเอียดสินค้า

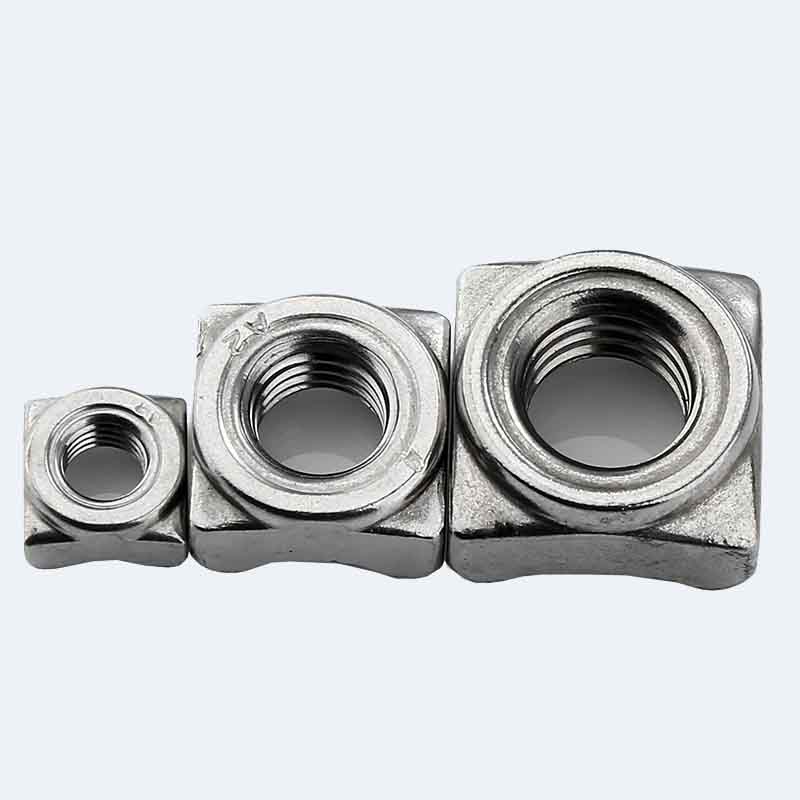

น็อตเชื่อมสี่เหลี่ยม Type A เป็นน็อตเชื่อมชนิดพิเศษ มีรูปทรงสี่เหลี่ยมและมีส่วนที่ยื่นออกมาในการเชื่อมสี่จุด ซึ่งทำให้กระบวนการเชื่อมมีความปลอดภัยมากขึ้น ด้ายยังเป็นมาตรฐานจึงเข้ากันได้ดีสลักเกลียว.

การติดตั้งการเชื่อม

น็อตเชื่อมสี่เหลี่ยมชนิด A เชื่อมได้ง่าย เพียงวางไว้ตรงจุดที่จะเชื่อมแล้วใช้อุปกรณ์เชื่อมในการเชื่อม นอกจากนี้ การออกแบบจุดที่ยื่นออกมาทั้งสี่จุดยังช่วยให้มั่นใจในการกระจายแรงที่สม่ำเสมอในระหว่างกระบวนการเชื่อม ทำให้แนวเชื่อมมีความแข็งแรงมากและมีโอกาสคลายตัวน้อยลง

น็อตเชื่อมสี่เหลี่ยมประเภท A เป็นเรื่องปกติมากเมื่อเชื่อมแผ่นเหล็กโดยใช้ MIG หรือวิธีการเชื่อมแบบจุด ฐานแบนช่วยให้มีความมั่นคงในระหว่างกระบวนการเชื่อม ในขณะที่ส่วนที่ยื่นออกมาเล็กๆ สี่อัน (บางครั้งอาจเป็นรู) จะเป็นส่วนที่กดลงในวัสดุฐาน สามารถสร้างการเชื่อมต่อที่แข็งแกร่งได้อย่างรวดเร็ว

การติดตั้งน็อตเชื่อมสี่เหลี่ยมชนิด A นั้นง่ายมาก ทำความสะอาดตำแหน่งบนแผ่นโลหะที่ต้องติดตั้งน็อต วางตำแหน่งน็อตให้ถูกต้อง ใช้ปืนเชื่อมเชื่อมที่มุมทั้งสี่ของน็อตหรือผ่านรูฐาน (ถ้ามี) ความร้อนจะหลอมฐานน็อตเข้ากับแผ่นโลหะ หลังจากระบายความร้อนแล้ว สามารถใช้เกลียวภายในสำหรับการเชื่อมต่อแบบโบลต์ได้

พารามิเตอร์ผลิตภัณฑ์

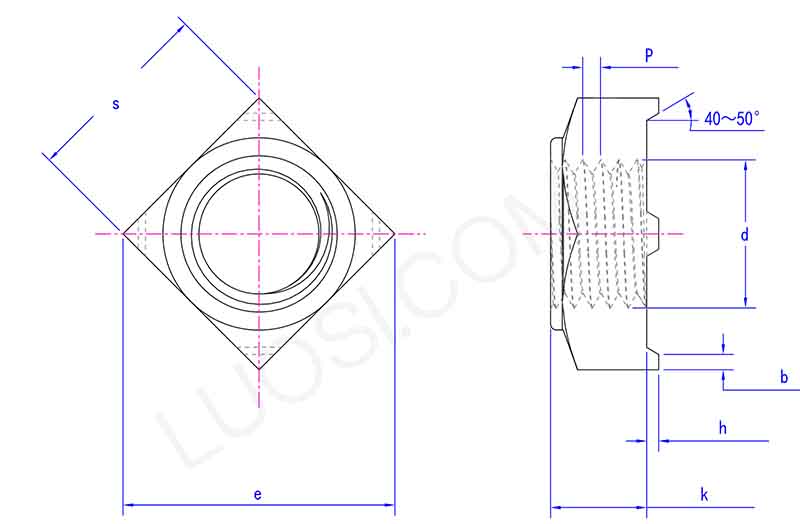

Type A Square Weld Nut parameter

จันทร์	ม4	ม5	ม6	ม8	ม10	ม12	ม14	ม16
P	0.7	0.8	1	1.25	1.5	1.75	2	2
อีนาที	8.63	9.93	12.53	16.34	20.24	22.84	26.21	30.11
ชั่วโมงสูงสุด	0.7	0.9	0.9	1.1	1.3	1.5	1.5	1.7
ชั่วโมง	0.5	0.7	0.7	0.9	1.1	1.3	1.3	1.3
เคสูงสุด	3.5	4.2	5	6.5	8	9.5	11	13
กิโลนาที	3.2	3.9	4.7	6.14	7.64	9.14	10.3	12.3
สูงสุด	7	8	10	13	16	18	21	24
นาที	6.64	7.64	9.64	12.57	15.57	17.57	20.16	23.16
ข สูงสุด	0.8	1	1.2	1.5	1.8	2.0	2.5	2.5
ข นาที	0.5	0.7	0.9	1.2	1.4	1.6	2.1	2.1

คุณสมบัติผลิตภัณฑ์

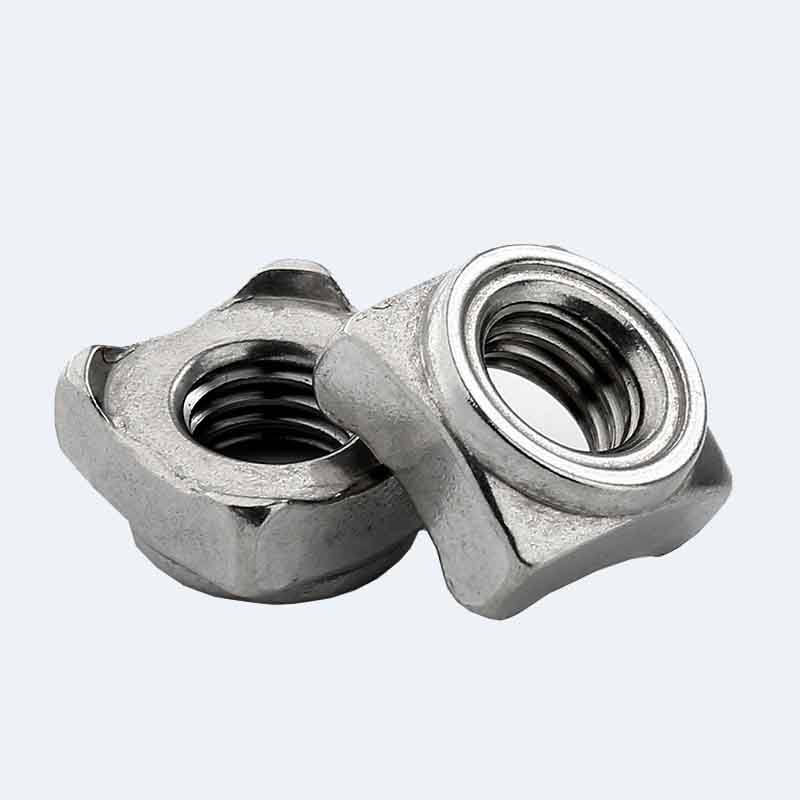

น็อตเชื่อมสี่เหลี่ยมชนิด A มีลักษณะเป็นสี่เหลี่ยมทำให้ง่ายต่อการค้นหาระหว่างการติดตั้งและไม่น่าจะหมุนได้ ส่วนยื่นของการเชื่อมทั้งสี่มีความสูงและขนาดเท่ากันทำให้มั่นใจในคุณภาพของการเชื่อม นอกจากนี้ ความแม่นยำของเกลียวยังสูงและสามารถขันโบลท์เข้าได้อย่างราบรื่นโดยไม่มีปัญหาใดๆ เช่น ไม่สามารถขันหรือคลายได้
