พิมพ์ UR Projection Weld Studs

สตั๊ดเชื่อมฉายภาพ UR ประเภทที่ผลิตโดยซัพพลายเออร์ของXiaoguo®เป็นไปตามมาตรฐาน IFI 148-4-2002 ในโรงงานผลิต มักใช้เพื่อเชื่อมต่อส่วนประกอบที่เป็นโลหะหนา และการเชื่อมส่วนประกอบเหล่านี้อย่างแน่นหนาถือเป็นสิ่งสำคัญอย่างยิ่ง เราสามารถนำเสนอตัวอย่างฟรี

แบบอย่าง:IFI 148-4-2002

ส่งคำถาม

รายละเอียดสินค้า

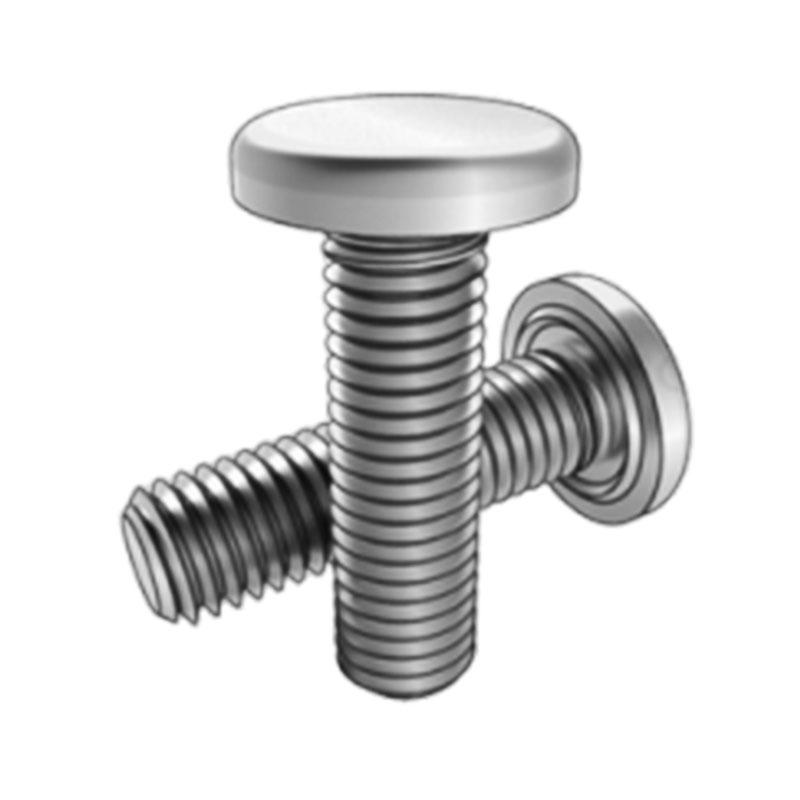

หมุดเชื่อมฉายภาพประเภท UR มีรูปร่างหัวแบนกลมขนาดใหญ่ พร้อมพื้นผิวเรียบและเรียบ ซึ่งสามารถเพิ่มพื้นที่สัมผัสกับพื้นผิวของส่วนประกอบที่เชื่อมต่อได้ มักใช้ในการเชื่อมต่อแผ่นบางและส่วนประกอบตกแต่ง

คุณสมบัติผลิตภัณฑ์

สตัดเกลียวเต็มที่มีจุดเป็นวงรีโดยพื้นฐานแล้วจะมีเกลียวร้อยผ่านสตั๊ดทั้งหมด โดยปลายด้านหนึ่งจะค่อยๆ แคบลงจนกลายเป็นหัวรูปไข่ เป็นเหมือนไกด์นำสตั๊ดเข้าไปในรูอย่างราบรื่นระหว่างการติดตั้ง ซึ่งหมายความว่าคุณมีโอกาสน้อยที่จะทำให้เกลียวบนชิ้นส่วนเสียหาย โดยเฉพาะอย่างยิ่งเมื่อใช้งานด้วยตนเองหรือในพื้นที่แคบ ใช้น็อตมาตรฐานที่ปลายอีกด้านหนึ่ง

หลังจากการเชื่อมเสร็จสิ้น สตั๊ดการเชื่อมแบบฉายภาพ UR ชนิดจะเชื่อมต่อกับชิ้นงานที่มีความแข็งแรงสูง สามารถทนต่อแรงดึงขนาดใหญ่ แรงเฉือน และการสั่นสะเทือนได้ แม้ในการใช้งานระยะยาวเมื่อได้รับแรงภายนอกหรือการสั่นสะเทือนของอุปกรณ์ก็ไม่น่าจะหลุดหรือหลุดออก เช่น ในการเชื่อมจุดเชื่อมต่อระหว่างคานเหล็กและเสาเหล็กในโครงสร้างเหล็กอาคารซึ่งสามารถรับประกันความเสถียรของโครงสร้างอาคารได้

ความแม่นยำในการประมวลผลแบบเกลียวของสตั๊ดเชื่อมฉายภาพ UR นั้นสูง ใส่ได้พอดีอย่างแน่นหนาและราบรื่นกับน็อตมาตรฐานหรือส่วนประกอบที่มีเกลียวภายใน และจะไม่มีปัญหาเช่นการติดหรือการเลื่อนของเกลียวระหว่างการติดตั้ง ช่วยให้มั่นใจได้ว่าการติดตั้งส่วนประกอบอื่นๆ ในภายหลังจะเสร็จสมบูรณ์ได้อย่างง่ายดายและแม่นยำ ซึ่งจะช่วยปรับปรุงคุณภาพการประกอบโดยรวม

หมุดเชื่อมฉายภาพ UR ประเภทนั้นใช้งานง่ายมากและไม่ต้องใช้กระบวนการกำหนดตำแหน่งที่ซับซ้อน ในระหว่างกระบวนการเชื่อม การออกแบบที่ยกขึ้นเป็นพิเศษบนหัวทำให้สามารถยึดติดกับชิ้นการเชื่อมได้อย่างรวดเร็ว เมื่อเปิดอุปกรณ์การเชื่อม ส่วนที่ยกขึ้นจะละลายอย่างรวดเร็ว และเชื่อมสตั๊ดเข้ากับชิ้นเชื่อมอย่างแน่นหนา ซึ่งช่วยลดเวลาในการติดตั้งและเพิ่มประสิทธิภาพการผลิตได้อย่างมาก

พารามิเตอร์ผลิตภัณฑ์

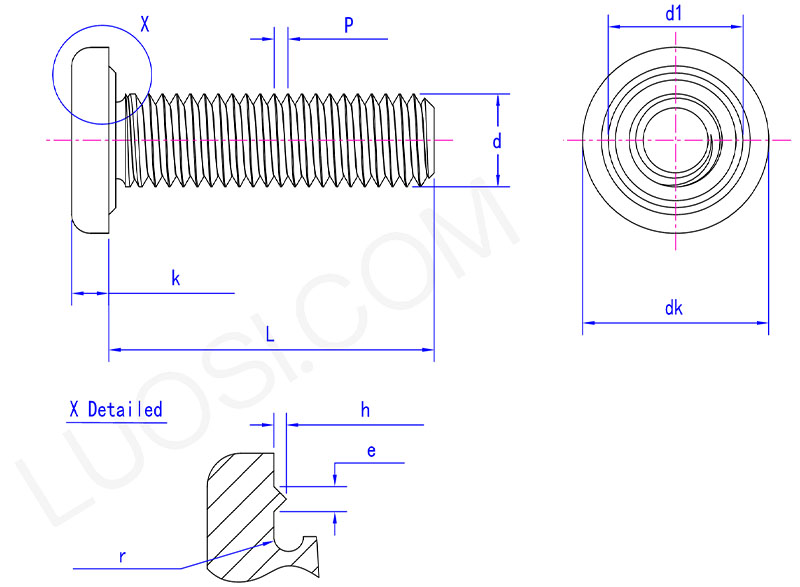

Type UR projection weld stud parameter

จันทร์	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40	32	32	24	20	18	16	13
สูงสุด	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
ดีเค ขั้นต่ำ	0.24	0.030	0.365	0.428	0.555	0.725	0.85	0.975
เคสูงสุด	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
กิโลนาที	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
ง1	0.195	0.219	0.266	0.328	0.422	0.531	0.641	0.72
ชั่วโมงสูงสุด	0.013	0.015	0.018	0.02	0.027	0.033	0.037	0.047
ชั่วโมง นาที	0.008	0.01	0.013	0.015	0.021	0.027	0.031	0.041
e	0.022	0.025	0.031	0.035	0.048	0.06	0.068	0.088
สูงสุด	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06
