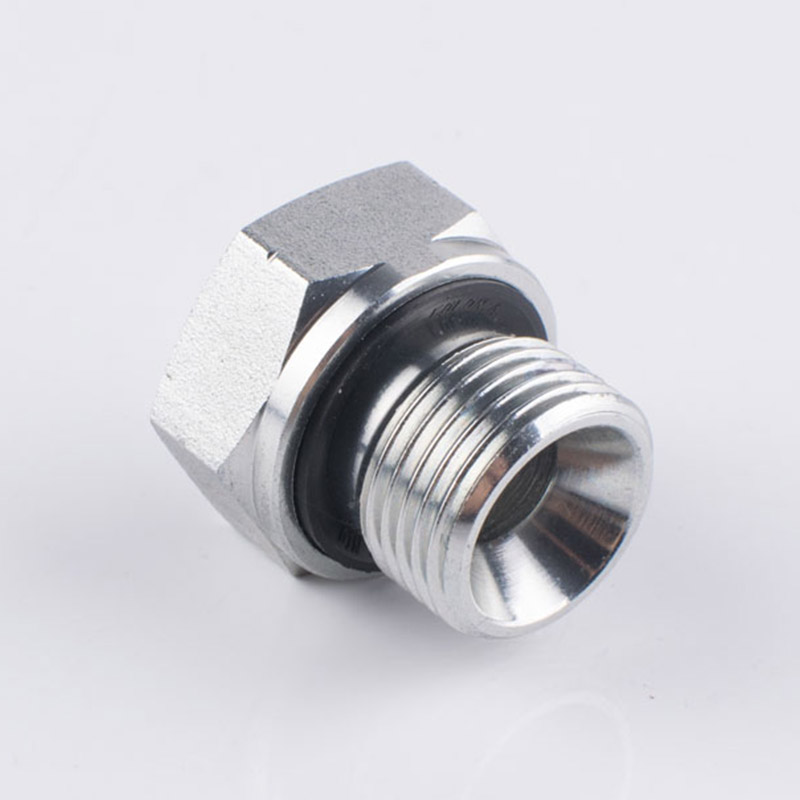

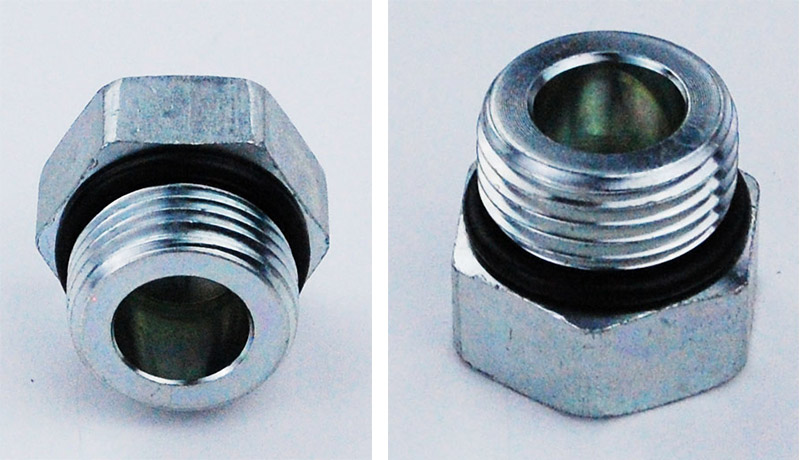

1/4 BSP ชาย Hex Head Captive Seal

1/4 BSP Male Hex Head Captive Seal เป็นส่วนเล็ก ๆ ที่ใช้ในการปิดกั้นน้ำมันหรือพอร์ตตรวจสอบในระบบไฮดรอลิก ข้อมูลจำเพาะคือเกลียวนอก BSP ขนาด 1/4 นิ้ว (นั่นคือ G1/4") และหัวเป็นรูปหกเหลี่ยมภายนอก สามารถขันให้แน่นได้โดยใช้ประแจธรรมดา สิ่งที่พิเศษคือมาพร้อมกับวงแหวนซีลแบบล็อคในตัว - วงแหวนซีลนี้ได้รับการแก้ไขที่ด้านท้ายของปลั๊กและจะไม่หลุดหรือเลื่อน

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ต่อไปนี้ที่เกี่ยวข้องกับซีลเชลยหัวหกเหลี่ยมตัวผู้ 1/4 BSP ใช้สำหรับการอ้างอิงเท่านั้น ข้อมูลเฉพาะอาจแตกต่างกันไปขึ้นอยู่กับข้อกำหนด

โครงการ	ค่า
ข้อมูลจำเพาะของเธรด	G1/4" (BSPP)
ความกว้างของขอบหกเหลี่ยม	ปกติ 19 มม
ความยาวของเกลียว	ประมาณ 12–15 มม
แรงดันใช้งานสูงสุด	สูงถึง 350–400 บาร์
อุณหภูมิในการทำงาน (NBR)	-40°ซ ถึง +120°ซ
อุณหภูมิในการทำงาน (FKM)	-15°ซ ถึง +200°ซ
วัสดุ	เหล็กคาร์บอน (ชุบสังกะสี / ชุบนิกเกิล), สแตนเลส 304/316L, ทองเหลือง

คุณสมบัติหลัก

(1) รูปร่างหกเหลี่ยมของหัว

สามารถขันให้แน่นได้โดยใช้ประแจปลายเปิดธรรมดาหรือประแจกระบอก การดำเนินการทำได้ง่าย

รูปทรงหกเหลี่ยมภายนอกสามารถทนต่อแรงขันได้ดีกว่ารูปทรงหกเหลี่ยมภายใน และมีโอกาสน้อยที่จะลื่นหรือทำให้ศีรษะเสียหาย

(2) แหวนซีลป้องกันการหลุดในตัว

แหวนซีลได้รับการแก้ไขในร่องที่ส่วนท้ายของซีลเชลยหัวหกเหลี่ยมตัวผู้ 1/4 BSP และจะไม่หลุดหรือเลื่อน

ไม่จำเป็นต้องแยกปะเก็นระหว่างการติดตั้ง และไม่จำเป็นต้องพันเทปวัตถุดิบหรือทาน้ำยาซีล

(3) ซีลปิดหน้า ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้และป้องกันการรั่วซึม

หลังจากขันให้แน่นแล้ว แหวนซีลจะถูกกดให้แน่นระหว่างส่วนปลายของซีลเชลยหัวหกเหลี่ยมตัวผู้ 1/4 BSP และระนาบช่องจ่ายน้ำมัน ทำให้เกิดเป็นซีล

ไม่ได้รับผลกระทบจากความแม่นยำของเธรด

(4) ตัวเลือกวัสดุที่หลากหลาย

การชุบสังกะสีด้วยเหล็กกล้าคาร์บอน: คุ้มค่า

สแตนเลส 304/316L: ทนต่อการกัดกร่อน เหมาะสำหรับสภาพแวดล้อมทางทะเล สารเคมี และอาหาร

สีบรอนซ์: เหมาะสำหรับวงจรน้ำ แก๊ส หรือน้ำมันแรงดันต่ำ

สอดคล้องกับมาตรฐานสากล

ขนาดเป็นไปตามมาตรฐานสากลและสามารถใช้ร่วมกับอุปกรณ์เครื่องจักรกลต่างๆ

(5) ติดตั้งและบำรุงรักษาง่าย

ขั้นแรก ให้ขันสกรูด้วยมือเพื่อให้แน่ใจว่าเกลียวอยู่ในแนวที่ถูกต้อง จากนั้นใช้ประแจขันให้แน่น

หลังจากการถอดและประกอบ ตราบใดที่แหวนซีลไม่เสียหาย ก็สามารถนำกลับมาใช้ใหม่ได้

(6) บัตรประจำตัวมีความชัดเจน

พื้นผิวด้านบนของหัวหกเหลี่ยมมักจะประทับด้วย "G1/4" หรือ "1/4" ซึ่งสะดวกในการระบุตัวตนที่ไซต์งาน
