4BN BSP ตัวผู้ซีลปลั๊กไฮดรอลิก Hollow Hex

Xiaoguo® 4BN BSP ตัวผู้ซีลปลั๊กไฮดรอลิก Hollow Hex มีประสิทธิภาพการทำงานที่มั่นคงและเสนอราคาลดราคา ในระหว่างการทำงาน องค์ประกอบการปิดผนึกจะยึดแน่นบนฝาเกลียว และจะไม่สูญหายหรือเลื่อนระหว่างการติดตั้งหรือถอดชิ้นส่วน สามารถรักษาการกระจายแรงกดที่สม่ำเสมอและให้ผลการปิดผนึกที่มั่นคงและสม่ำเสมอ

แบบอย่าง:IS09974-2Type E

ส่งคำถาม

รายละเอียดสินค้า

ปลั๊กไฮดรอลิกแบบ Captive Seal Hollow Hex ขนาด 4BN BSP เป็นส่วนประกอบไฮดรอลิกระดับมืออาชีพ ลักษณะสำคัญของมันคือ:

(1) ข้อกำหนดเกลียว: ใช้เกลียวภายนอกมาตรฐาน BSP ซึ่งเป็นพื้นฐานของความเป็นสากลสากลและแบ่งออกเป็นสองประเภท

①BSPP (G): เกลียวขนาน ซีลจะขึ้นอยู่กับวงแหวนซีลที่ปลายหน้าทั้งหมด

②BSPT (R): เกลียวทรงกรวย สามารถซีลระหว่างโลหะได้ แต่เข้ากันไม่ได้กับ BSPP

(2) การปิดผนึกป้องกันการแยกออก: การออกแบบหลัก วงแหวนซีลแบบรวมได้รับการแก้ไขในร่องบริเวณปลายหน้าโดยวิธีการทางกายภาพ เพื่อให้มั่นใจว่าปลั๊กไฮดรอลิกกลวงหกเหลี่ยมตัวผู้ 4BN BSP จะไม่เคลื่อนที่หรือหลุดออกมาแม้ภายใต้แรงดันและการสั่นสะเทือนสูง วัสดุซีลทั่วไป ได้แก่ NBR (ชนิดทนน้ำมันทั่วไป) หรือ FKM (ชนิดทนอุณหภูมิสูงและทนต่อการกัดกร่อนของสารเคมี)

(3) ตัวขับหกเหลี่ยม: ตั้งอยู่ที่ส่วนหัว สามารถติดตั้งและถอดประกอบได้โดยใช้ประแจหกเหลี่ยมมาตรฐาน และเหมาะอย่างยิ่งสำหรับการใช้งานในพื้นที่แคบหรือพื้นที่จำกัด

(4) ตัวเครื่องแข็งแรงทนทาน: ตัวเครื่องมักทำจากวัสดุที่ทนทาน เช่น เหล็กกล้าคาร์บอน (ความแข็งแรงสูง มักชุบสังกะสีเพื่อป้องกันสนิม) สแตนเลส (ทนต่อการกัดกร่อนสูง) หรือทองเหลือง (มักใช้ในท่อน้ำและแก๊ส) เพื่อให้ทนทานต่อแรงดันสูงและสภาพแวดล้อมที่รุนแรง

4BN BSP Male Captive Seal Hollow Hex Hydraulic Plug

ข้อมูลจำเพาะทางเทคนิค

(1) ปฏิบัติตามมาตรฐาน: ปลั๊กไฮดรอลิก Hollow Hex แบบเชลยตัวผู้ 4BN BSP เป็นไปตามมาตรฐานสากล ISO 1179-2 (ประเภท E)

(2) ช่วงข้อมูลจำเพาะ: โดยทั่วไปขนาดเกลียวจะมีตั้งแต่ G1/8" ถึง G3"

(3) แรงกดดันในการทำงาน: ระดับความดันแตกต่างกันไปขึ้นอยู่กับข้อกำหนดของปลั๊กไฮดรอลิกหกเหลี่ยมกลวงตัวผู้ 4BN BSP

(4) อุณหภูมิในการทำงาน: ขึ้นอยู่กับวัสดุของแหวนซีล และช่วงค่อนข้างกว้าง

(5) พารามิเตอร์ขนาด: ขนาดโดยรวมจะแตกต่างกันไปขึ้นอยู่กับข้อกำหนดเกลียว ขนาดแกนรวมถึงเส้นผ่านศูนย์กลางของส่วนหัว ความยาวทั้งหมด และความกว้างระหว่างด้านตรงข้าม ฯลฯ

(6) การรักษาพื้นผิว: เพื่อเพิ่มความต้านทานการกัดกร่อน พื้นผิวจะผ่านการบำบัด เช่น การชุบสังกะสีและการชุบนิกเกิล

4BN BSP Male Captive Seal Hollow Hex Hydraulic Plug

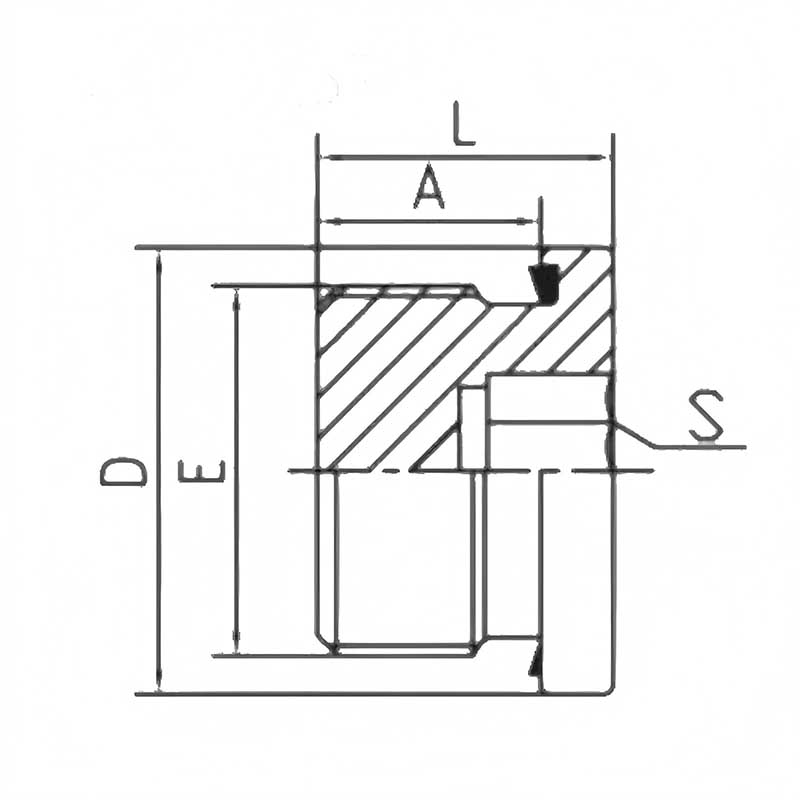

ส่วนหนึ่ง#	ด้าย	เชลยศึก	ขนาด					MPA
ส่วนหนึ่ง#	E	ส.อ	A	L	S	D	น.เอ็ม	พี.เอ็น
SEG02	G1/8”X28	ส.ส.-10	8	12	5	14	11-13	40
สค04	G1/4”X19	ส.ส.-14	12	17	6	19	25-30	40
สค06	G3/8”X19	ส.ส.-17	12	17	8	22	42-58	40
สค08	G1/2”X14	ส.ส.-21	14	19	10	27	72-82	40
สค12	G3/4”X14	ส.ส.-27	16	21	12	32	21-140	40
สค16	G1"X11	ส.ส.-33	16	22.8	17	40	150-180	40
สค20	G1.1/4”X11	ส.ส.-42	16	22.8	22	50	190-280	31.5
สค24	G1.1/2”X11	ส.ส.-48	16	22.8	24	55	260-350	31.5
สค32	G2"X11	ส.ส.-60	18	26	27	70	340-400	31.5
SEG40	G2—1/2X11	สห-B40	-	-	27	-	340-400	31.5
