เวดจ์พุกสำหรับการจับยึดหลังแรงดึง

หลักการทำงาน

หลักการทำงานของ Anchor Wedges สำหรับ Post Tension Griping ขึ้นอยู่กับสองกลไก: Wedge Self-locking และการส่งผ่านแรงเสียดทาน

(1) องค์ประกอบของระบบ

ระบบพุกที่สมบูรณ์มักประกอบด้วย:

เส้นเหล็กเส้น (เส้นเอ็นที่เน้นความเครียดก่อน): พวกมันรับแรงดึง

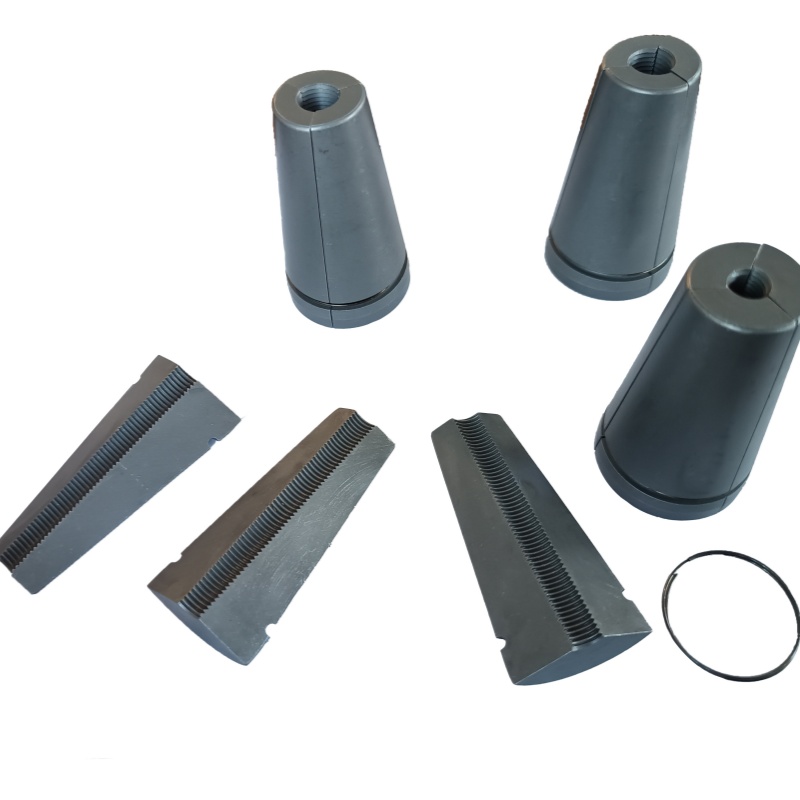

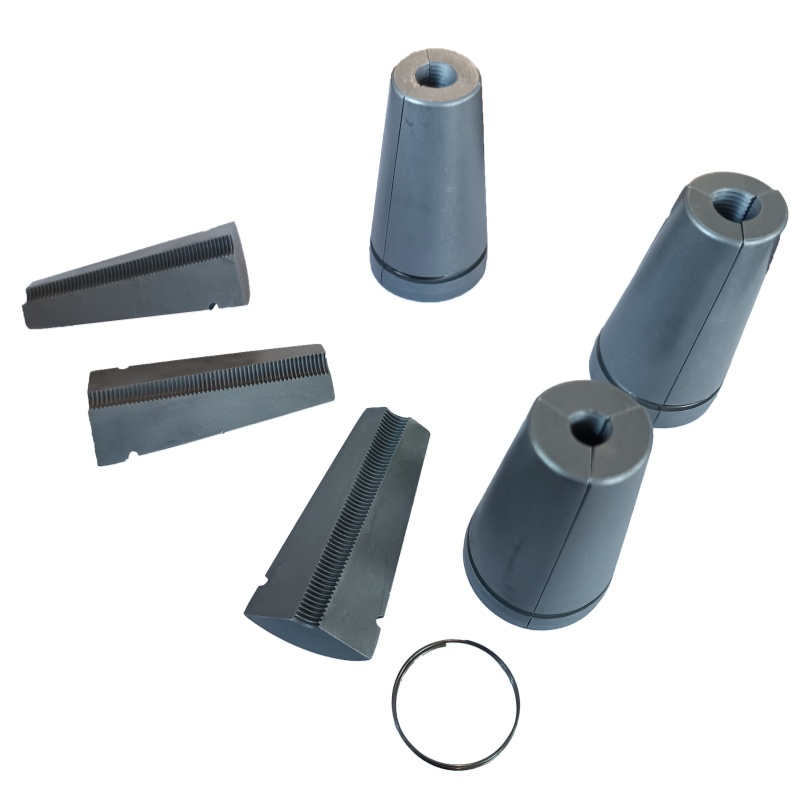

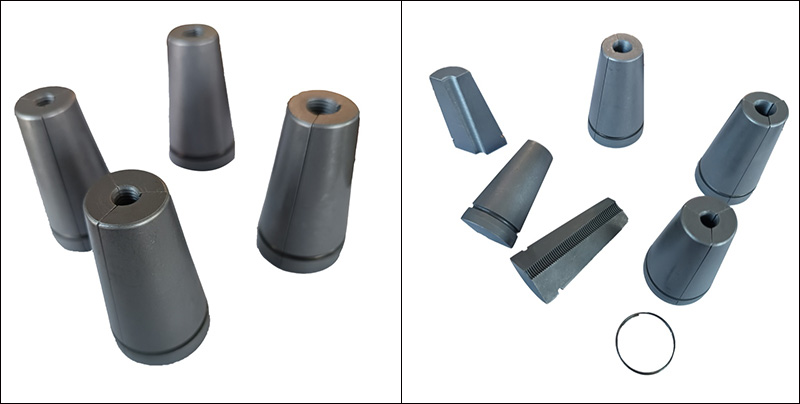

ลิ่ม (แผ่นจับยึด): ประกอบด้วยสองหรือสามชิ้น ก่อตัวเป็นหน่วยจับยึดทรงกรวย โดยมีสันบนพื้นผิวด้านใน

แผ่นยึด: ด้วยรูทรงกรวย มุมกรวยของรูจะตรงกับมุมกรวยด้านนอกของลิ่ม (โดยทั่วไปประมาณ 6°55′)

แผ่นยึด: ถ่ายเทแรงกดไปยังคอนกรีตและมีบทบาทรับน้ำหนักเฉพาะจุด

(2) กระบวนการทำงาน

ระยะการตึง: แม่แรงปรับความตึงจะยืดเส้นเหล็กออก ณ จุดนี้ ลิ่มสมอสำหรับการจับยึดหลังแรงดึงยังไม่ได้ถูกยึดเข้าไปจนสุด และเส้นเหล็กสามารถเคลื่อนที่ได้อย่างอิสระ

ขั้นตอนการตรึง: เมื่อถึงแรงดึงที่ออกแบบไว้ แม่แรงไฮดรอลิกจะถอยกลับเพื่อขนถ่าย เนื่องจากการสัมผัสกันระหว่างพื้นผิวทรงกรวยด้านนอกของบล็อกลิ่มกับผนังด้านในของรูทรงกรวยของแผ่นพุก ทำให้เกิดแรงดันบวก

การก่อตัวแบบล็อคตัวเอง: แรงหดตัวของเกลียวเหล็กทำให้ความดันระหว่างบล็อกลิ่มและผนังรูทรงกรวยเพิ่มขึ้นอย่างรวดเร็ว เมื่อแรงเสียดทานเท่ากับหรือมากกว่าแรงหดตัวของเกลียวเหล็ก จะเกิดความสมดุลคงที่ระหว่างบล็อกลิ่มกับเกลียวเหล็ก รวมถึงระหว่างบล็อกลิ่มและแผ่นพุก จากนั้นเกลียวเหล็กก็ถูกล็อคอย่างแน่นหนา

การกักเก็บแรงอัด: ต่อจากนั้น ความตึงของเส้นเหล็กจะถูกถ่ายโอนไปยังชิ้นงานคอนกรีตทั้งหมดผ่านทาง Anchor Wedges สำหรับ Post Tension Griping - แผ่นพุก - แผ่นพุก

(3) สภาพการล็อคตัวเอง

ลิ่มจะสามารถล็อคตัวเองได้อย่างน่าเชื่อถือหรือไม่นั้นขึ้นอยู่กับความสัมพันธ์ระหว่างมุมลิ่ม (มุมกรวย) และค่าสัมประสิทธิ์แรงเสียดทาน ตามทฤษฎีแล้ว เงื่อนไขการล็อคตัวเองคือ:

ครึ่งหนึ่งของมุมกรวย (α/2) ≤ อาร์คแทน(μ)

โดยที่ μ คือค่าสัมประสิทธิ์การเสียดสีระหว่างลิ่มกับรูกรวยของแผ่นพุก

(4) ฟังก์ชั่นของรูปแบบฟัน

รูปแบบฟันแหลมคมบนพื้นผิวด้านในของบล็อกลิ่มเป็นหนึ่งในการออกแบบที่สำคัญ ในระหว่างกระบวนการตึงและยึด รูปแบบของฟันจะฝังลงในหลุมเล็กๆ บนพื้นผิวของเส้นเหล็ก ส่งผลให้เกิดการประสานกันทางกล
