เวดจ์สมอยึดหลังแรงดึง

ประสิทธิภาพที่สำคัญ

ประสิทธิภาพของลิ่มยึดเสาแรงดึงจะกำหนดความปลอดภัยและความทนทานของโครงสร้างโดยตรงของโครงการสำคัญๆ เช่น สะพานและอาคาร เมื่อเลือกXiaoguo® คุณจะได้รับการรับประกันที่เชื่อถือได้ซึ่งสามารถทนต่อมาตรฐานที่เข้มงวดที่สุดได้

(1) ประสิทธิภาพการยึดโหลดแบบคงที่

ค่าสัมประสิทธิ์ประสิทธิภาพ ηa ≥ 0.95

ไม่ว่าระบบพุกจะสามารถใช้เหล็กตีเกลียวได้เต็มกำลังอย่างมีประสิทธิภาพหรือไม่

(2) ความเครียดรวมขั้นสูงสุด

εapu ≥ 2.0%

วัดความเหนียวของระบบพุกภายใต้สภาวะสุดท้ายเพื่อป้องกันความล้มเหลวเปราะ

(3) ประสิทธิภาพความเมื่อยล้า

ไม่มีความล้มเหลวหลังจากโหลด 2 ล้านรอบ

ตรวจสอบให้แน่ใจว่าโครงสร้าง เช่น สะพานและหอกังหันลม ที่ต้องรับแรงไดนามิกในระยะยาว จะไม่พังเนื่องจากความล้า

(4) การสูญเสียแรงเสียดทานในบริเวณที่ทอดสมอ

การสูญเสียรวมที่จุดยึดเปิด + การเปิดทรัมเป็ต ≤ 6%

ลดการสูญเสียแรงอัดที่มีประสิทธิภาพซึ่งเกิดจากการเสียดสี ส่งผลต่อประสิทธิภาพในการตึงและการควบคุมต้นทุน

(5) จำนวนการดึงกลับของบล็อกลิ่ม

สมอดึงกลับต่ำ ≤ 0.5 มม. สมอธรรมดา ≤ 6มม

สิ่งนี้ส่งผลโดยตรงต่อความถูกต้องแม่นยำของการจัดตั้งเครื่องอัดขึ้นรูป ยิ่งการถอยกลับน้อยลง การสูญเสียแรงอัดในระหว่างการประกอบก็จะน้อยลง

(6) ข้อกำหนดด้านความแข็ง:

เวดจ์จุดยึดแรงดึงหลัง: HRC 58-65; แผ่นยึด: HB ≥ 251

ตรวจสอบให้แน่ใจว่าพื้นผิวของชิ้นส่วนทนทานต่อการสึกหรอและจะไม่เสียรูปหรือยุบตัวภายใต้แรงกดดันมหาศาล

การจำแนกประเภท

เวดจ์สมอยึดแรงดึงหลังเสาสามารถแบ่งประเภทเพิ่มเติมได้หลายประเภท เกณฑ์การจำแนกประเภทหลักจะขึ้นอยู่กับจำนวนชิ้น รูปแบบของฟันภายใน และรูปร่างของกรวยด้านนอก คุณสมบัติโครงสร้างและการใช้งานที่สอดคล้องกัน

【1】จำนวนชิ้น

(1) สองชิ้น

ลักษณะโครงสร้าง：แผ่นหนีบรูปลิ่มสมมาตรสองแผ่นเมื่อรวมกันจะทำให้เกิดรูกลมตรงกลาง

การใช้งานทั่วไป：พุกทำงานถาวร สำหรับการใช้งานครั้งเดียว

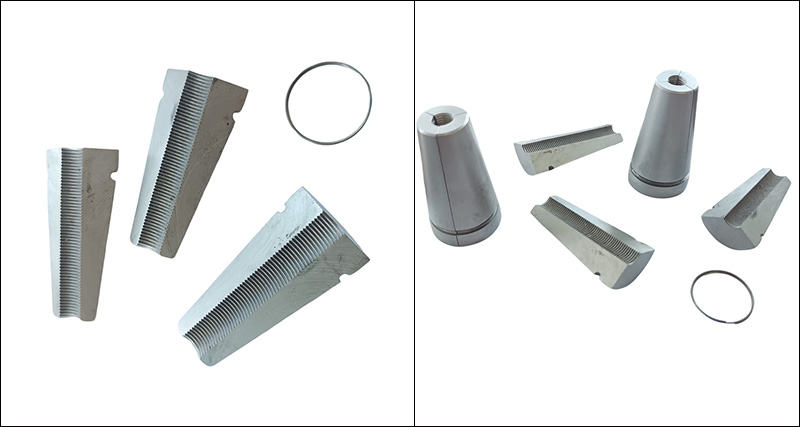

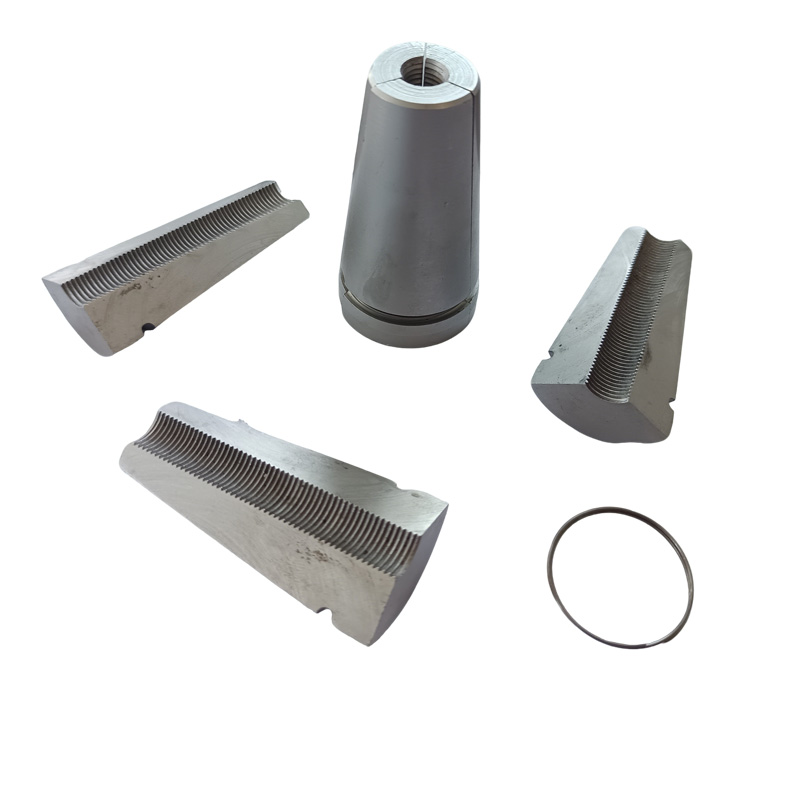

(2) สามชิ้น

ลักษณะโครงสร้าง：แผ่นหนีบรูปลิ่มสามแผ่นแบ่งเท่าๆ กัน โดยมีช่องว่างระหว่างแผ่นทั้งสอง ต้องใช้คอยล์สปริงเพื่อการประสานงาน

การใช้งานทั่วไป：พุกเครื่องมือ นำมาใช้ใหม่ได้

【2】รูปแบบของฟันภายใน

(1) ฟันแบบวงกลม

ลักษณะเฉพาะ: เวดจ์สมอแรงดึงหลังมีฟันที่ยื่นออกมาเป็นวงกลมอิสระหลายซี่พร้อมปลายฟันที่แหลมคม

เส้นเหล็กที่ใช้บังคับ：เส้นเหล็กมาตรฐาน (โครงสร้าง 1 × 7)

(2) เกลียวเกลียว

ลักษณะเฉพาะ：เกลียวภายในแบบต่อเนื่อง

เส้นเหล็กที่ใช้บังคับ：มัดลวดเหล็กความแข็งแรงสูงหรือการเสริมแรงอัดแรงพิเศษ

(3) ประเภทการรวมกัน

ลักษณะเฉพาะ：ฟันเส้นรอบวง + ร่องตามยาว

เส้นเหล็กที่ใช้งานได้：เพิ่มประสิทธิภาพในการถอดเศษและการเชื่อม

【3】รูปร่างของกรวยด้านนอก

(1) พื้นผิวทรงกรวยเดี่ยว

ลักษณะพื้นผิวทรงกรวย：พื้นผิวทั้งหมดมีเทเปอร์เดียว (พบมากที่สุด)

(2) พื้นผิวทรงกรวยคู่

ลักษณะพื้นผิวทรงกรวย：มีการเปลี่ยนมุมเล็กใกล้กับปลายด้านใหญ่ ช่วยเพิ่มการกระจายแรง

(3) มีส่วนนำทาง

ลักษณะพื้นผิวทรงกรวย：ส่วนนำทางทรงกระบอกยื่นออกมาจากปลายเล็ก ช่วยให้การแทรกครั้งแรกสะดวก
