แหวนรองแท็บเหล็กสีดำพร้อมแถบยาวและปีก

แหวนรองแท็บเหล็กสีดำพร้อมแถบยาวและปีกที่ผลิตโดยโรงงานXiaoguo®มีโครงสร้างที่เรียบง่ายซึ่งใช้งานง่ายและใช้งาน ในระหว่างการติดตั้ง จำเป็นต้องใช้เพียงประแจธรรมดาเท่านั้น และไม่จำเป็นต้องใช้เครื่องมือเพิ่มเติม

ส่งคำถาม

รายละเอียดสินค้า

การติดตั้งแหวนรองแท็บเหล็กสีดำพร้อมแถบยาวและปีกเกี่ยวข้องกับสี่ขั้นตอนง่ายๆ โปรดปฏิบัติตามลำดับต่อไปนี้สำหรับการทำงานเพื่อให้แน่ใจว่าได้ผลการล็อคที่ปลอดภัย

【1】เครื่องมือ

ประแจ (ใช้สำหรับขันน็อตหรือโบลท์)

คีมปากแหลมหรือคีมปากแบน (ใช้สำหรับดัดส่วนหู)

(อุปกรณ์เสริม) ไขควงค้อน + ฟิลลิปส์ (สำหรับแหวนรองที่หนากว่า)

Black Steel Tab Washers With Long Tab and Wing

【2】ขั้นตอนการติดตั้ง

(1) ติดตั้งเครื่องซักผ้า

สอดสลักเกลียวผ่านรูของชิ้นงาน ใส่แหวนรองแถบเหล็กสีดำที่มีแถบยาวและปีกไว้บนสลักเกลียว โดยให้ทั้งแถบยาวและแถบสั้นหันออกด้านนอก ตรวจสอบให้แน่ใจว่าเครื่องซักผ้าวางราบกับพื้นผิว ขันน็อตด้วยมือ อย่าเพิ่งขันให้แน่นจนสุด

(2) ขันน็อตให้แน่น

ใช้ประแจขันน็อตให้แน่นจนได้แรงบิดที่ต้องการ

(3) งอแถบสั้น

จับแถบสั้นด้วยคีมแล้วพับขึ้น งอให้แน่นกับหน้าแบนด้านหนึ่งของน็อต

(4) งอแถบยาว

ใช้คีมงอแถบยาวลงหรือไปด้านข้าง พับเข้าไปในร่องของชิ้นส่วน หรืองอให้แน่นกับขอบของชิ้นส่วน

Black Steel Tab Washers With Long Tab and Wing

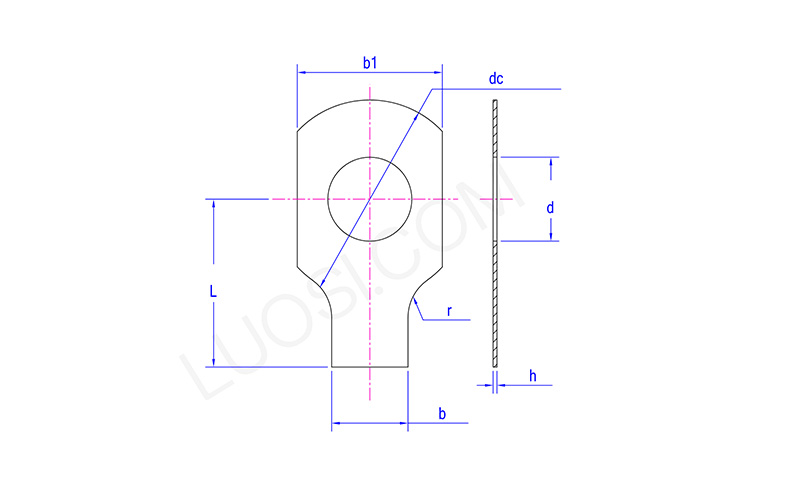

จันทร์	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
สูงสุด	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
นาที	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
กระแสตรงสูงสุด	10	14	17	19	22	26	32	32	40	45	45
กระแสตรงขั้นต่ำ	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
ลิตรนาที	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
ลิตรสูงสุด	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
ข1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】การตรวจสอบการติดตั้ง

หูสั้นแนบแน่นกับระนาบของน็อต ป้องกันไม่ให้น็อตหมุน

หูยาวได้รับการแก้ไขอย่างแน่นหนา และแหวนรองแท็บเหล็กสีดำที่มีแถบยาวและปีกไม่สามารถหมุนได้โดยสัมพันธ์กับชิ้นงาน

หูฟังทั้งสองข้างไม่มีรอยแตกร้าวและไม่มีการงอหรือความเสียหายมากเกินไป

【4】หมายเหตุสำหรับความสนใจ

(1) ใช้ครั้งเดียว: หลังการติดตั้ง ชิ้นส่วนหูจะงออย่างถาวร เมื่อถอดออกต้องยืดให้ตรงด้วยการตอกหรือตัด แหวนรองแท็บเหล็กสีดำที่มีแถบยาวและปีกไม่สามารถนำมาใช้ซ้ำได้

(2) อย่าโค้งงอมากเกินไป: การโค้งงอซ้ำๆ หรือการโค้งงอมากเกินไปอาจทำให้โคนหูหัก ทำให้สูญเสียฟังก์ชันการล็อค

(3) อย่าเข้าใจผิด หูสั้นควรชี้ขึ้นเสมอ และหูยาวควรชี้ลง
