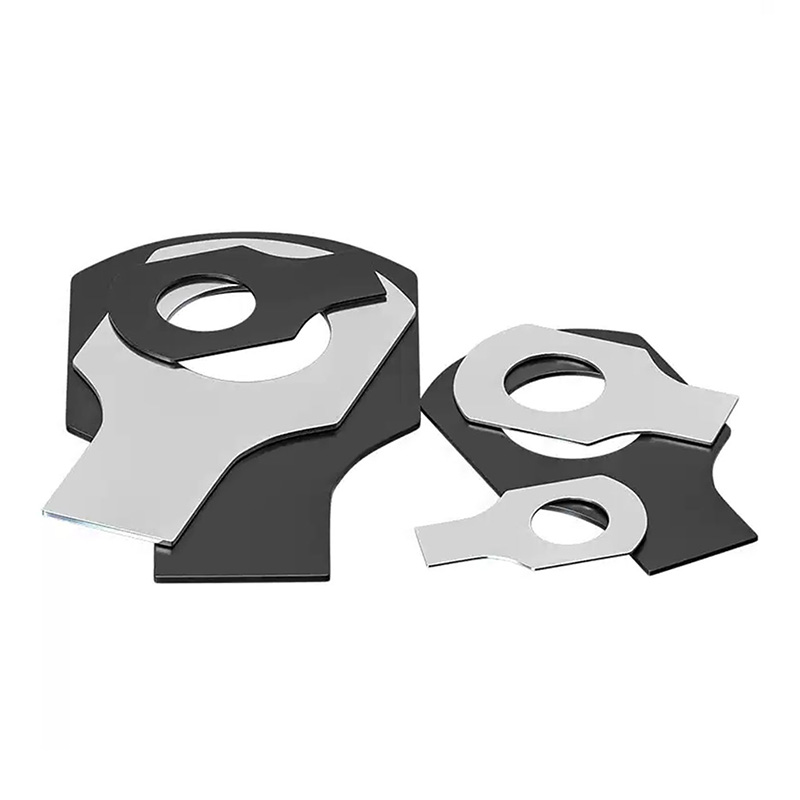

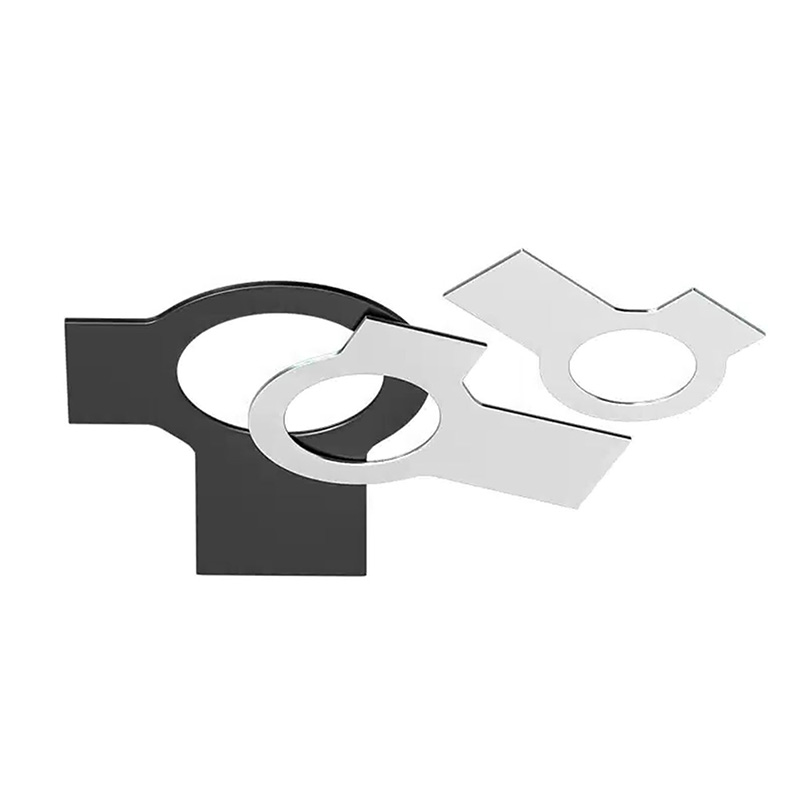

แหวนรองแท็บมีแถบยาวและปีก

แหวนรองแท็บที่มีแถบยาวและปีกที่ผลิตโดยโรงงาน Xiaoguo® มีความน่าเชื่อถือสูงมากในแง่ของฟังก์ชันป้องกันการคลายตัว แม้ภายใต้สภาวะการสั่นสะเทือนและการกระแทกอย่างต่อเนื่อง ก็สามารถรักษาสถานะการล็อคที่ดีได้

ส่งคำถาม

รายละเอียดสินค้า

หลักการทำงานของแหวนรองแท็บที่มีแถบยาวและปีกนั้นขึ้นอยู่กับการล็อคด้วยกลไกล้วนๆ มากกว่าการเสียดสีหรือความยืดหยุ่น กลไกหลักคือการโค้งงอชิ้นส่วนหูทั้งสองข้าง เพื่อป้องกันไม่ให้น็อต (หรือหัวโบลต์) หมุนตามชิ้นงานโดยสัมพันธ์กับชิ้นงาน

【1】งานเฉพาะกระบวนการ

(1) การติดตั้งแบบปกติ โดยสงวนแถบเอียร์ไว้

วางแหวนรองแท็บที่มีแถบยาวและปีกไว้บนสลักเกลียว จากนั้นขันน็อตให้แน่น ณ จุดนี้ แถบปิดหูทั้งสองข้างยังคงตั้งตรงและไม่โค้งงอ

(2) งอหูสั้นแล้วล็อคน็อต

ใช้คีมงอหูสั้นขึ้น โดยให้ยึดแน่นกับน็อตด้านหนึ่ง หูสั้นควรวางชิดกับระนาบของน็อตเพื่อป้องกันไม่ให้หมุน

(3) งอหูยาวและยึด Tab Washers ด้วยแถบยาวและปีก

งอหูยาวลงหรือไปด้านข้างเพื่อให้สามารถจับขอบชิ้นงาน สอดเข้าไปในรูร่องบนชิ้นงาน หรือวางพิงส่วนที่ยื่นออกมาคงที่

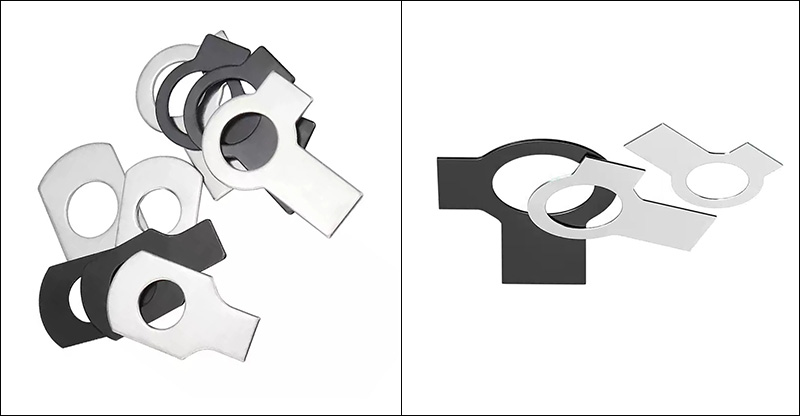

Tab Washers With Long Tab And Wings

【2】การพิจารณาผลขั้นสุดท้าย

หูยาวยึดแหวนรองเข้ากับชิ้นงาน เพื่อให้แน่ใจว่าแหวนรองไม่สามารถหมุนได้

หูสั้นล็อคน็อตและแหวนรองเข้าด้วยกัน และน็อตไม่สามารถหมุนได้เช่นกัน

เนื่องจากไม่มีการเคลื่อนไหวสัมพัทธ์เกิดขึ้นระหว่างแหวนรองและน็อต การเชื่อมต่อโบลต์จึงถูกล็อคอย่างสมบูรณ์

【3】ความแตกต่างจากกลไกป้องกันการคลายตัวตามแรงเสียดทาน

Friction lock: ป้องกันการหมุนโดยสร้างแรงต้านทาน การสั่นสะเทือนอาจเอาชนะความต้านทานนี้และทำให้เกิดการคลายตัว

แหวนรองแท็บที่มีแถบยาวและปีก: ด้วยการรบกวนทางกายภาพโดยตรง ตราบใดที่ชิ้นส่วนหูไม่โค้งงอหรือเสียหาย น็อตจะไม่หมุนอย่างแน่นอน กลไกการล็อคนี้ไม่ได้รับผลกระทบจากการสั่นสะเทือน การหล่อลื่น หรือการเปลี่ยนแปลงของอุณหภูมิ

Tab Washers With Long Tab And Wings

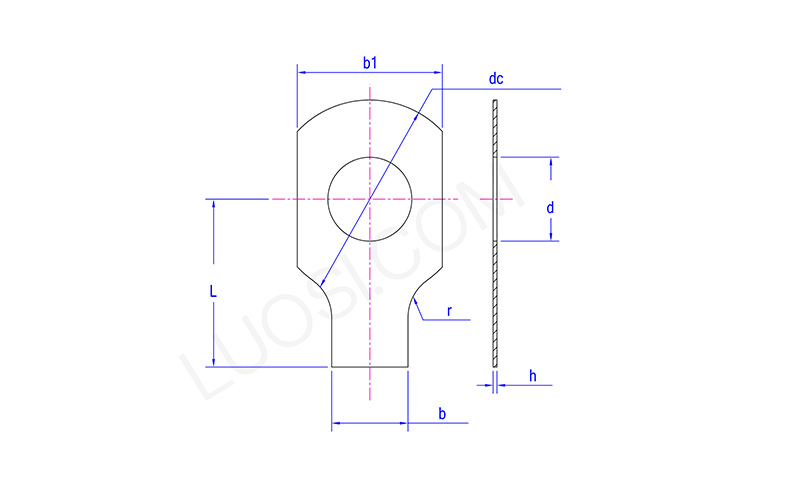

จันทร์	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
สูงสุด	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
นาที	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
กระแสตรงสูงสุด	10	14	17	19	22	26	32	32	40	45	45
กระแสตรงขั้นต่ำ	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
ลิตรนาที	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
ลิตรสูงสุด	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
ข1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
