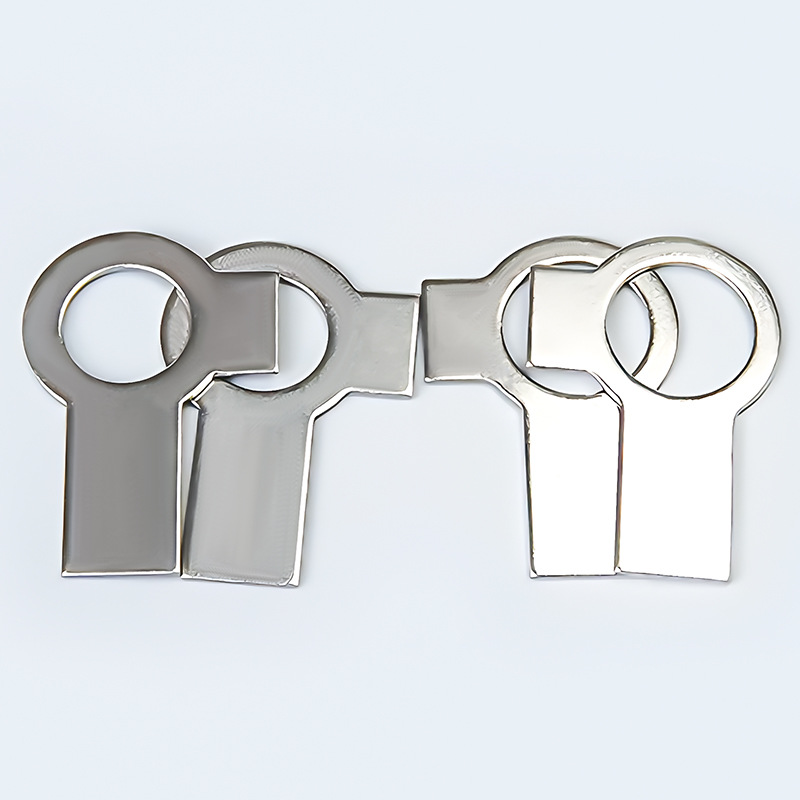

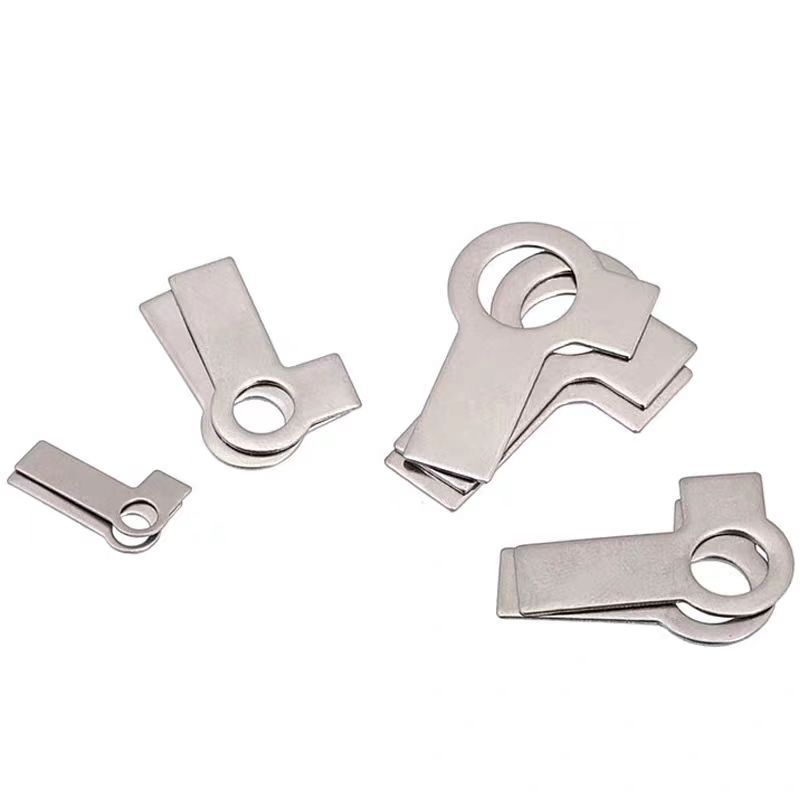

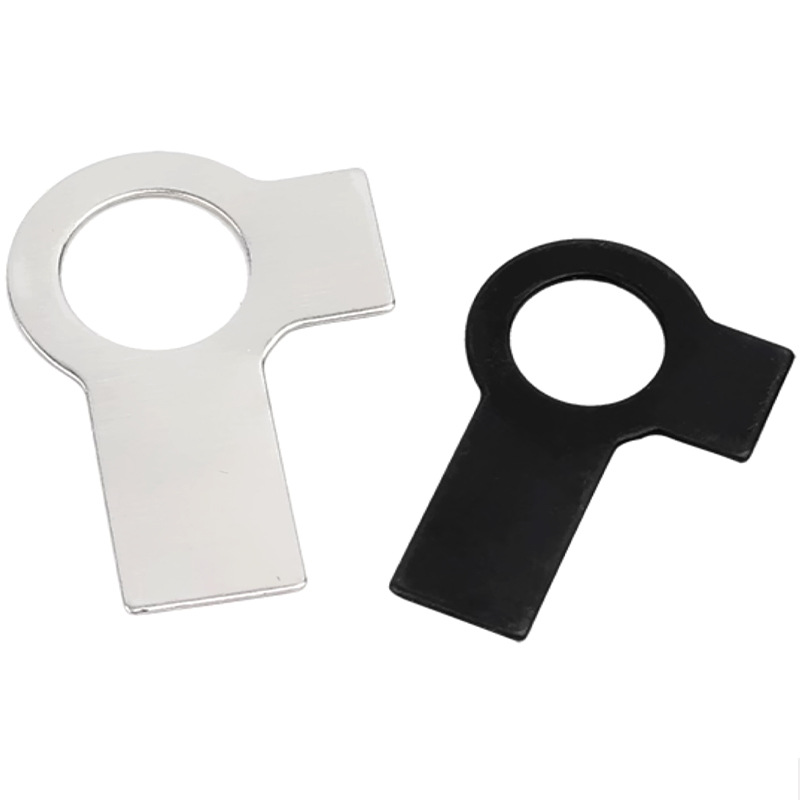

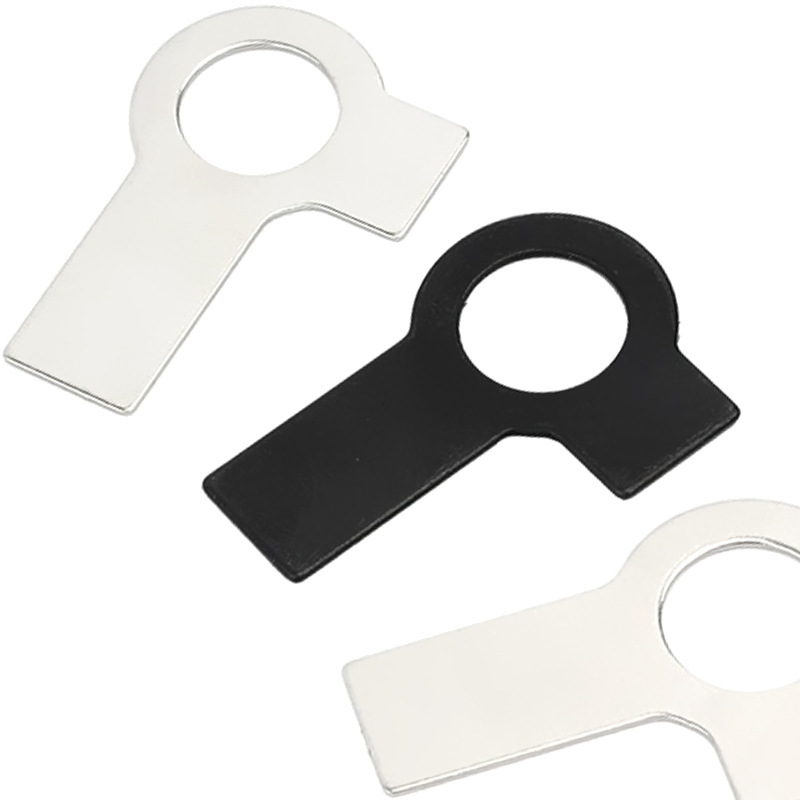

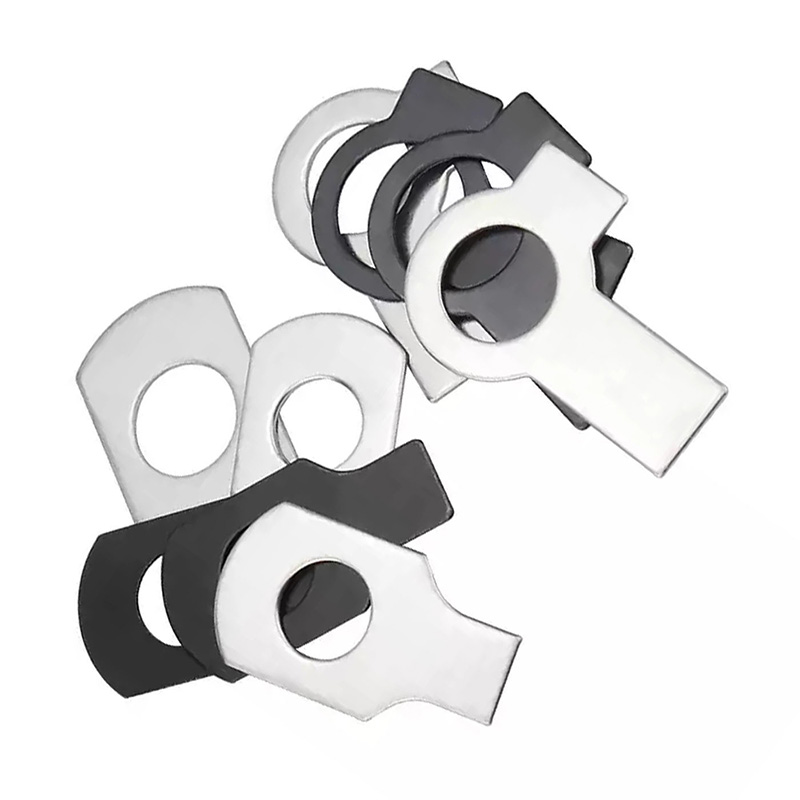

แหวนรองแท็บพร้อมแถบยาวและสั้น

แหวนรองแท็บที่มีแถบยาวและสั้นที่ผลิตโดยโรงงาน Xiaoguo® จะถูกล็อคด้วยกลไกแทนที่จะใช้แรงเสียดทาน การล็อคแบบกลไกโดยพื้นฐานแล้วป้องกันการหมุนและผลการล็อคนั้นชัดเจนมาก

ส่งคำถาม

รายละเอียดสินค้า

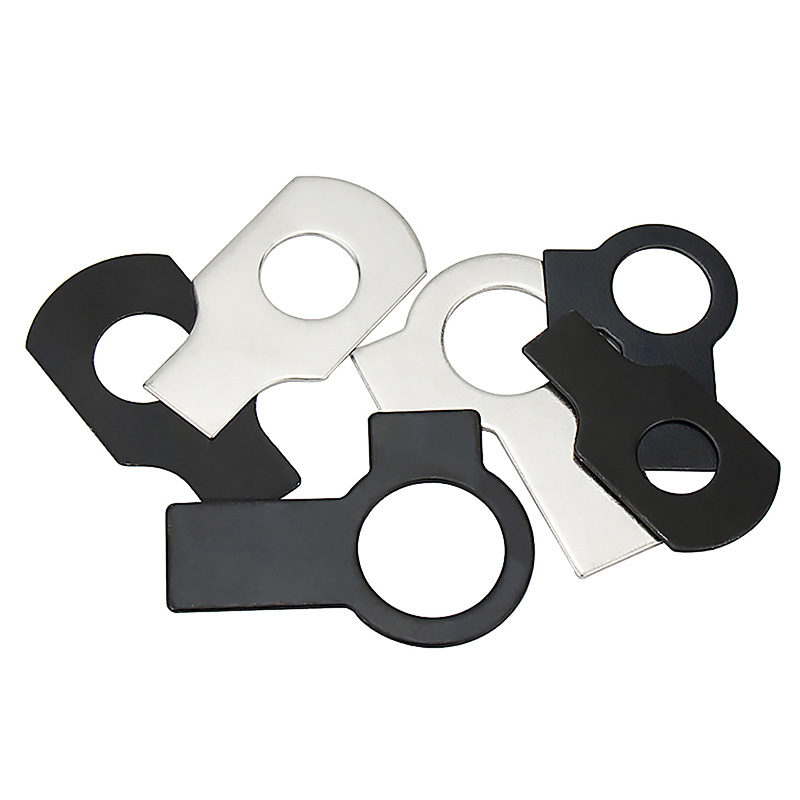

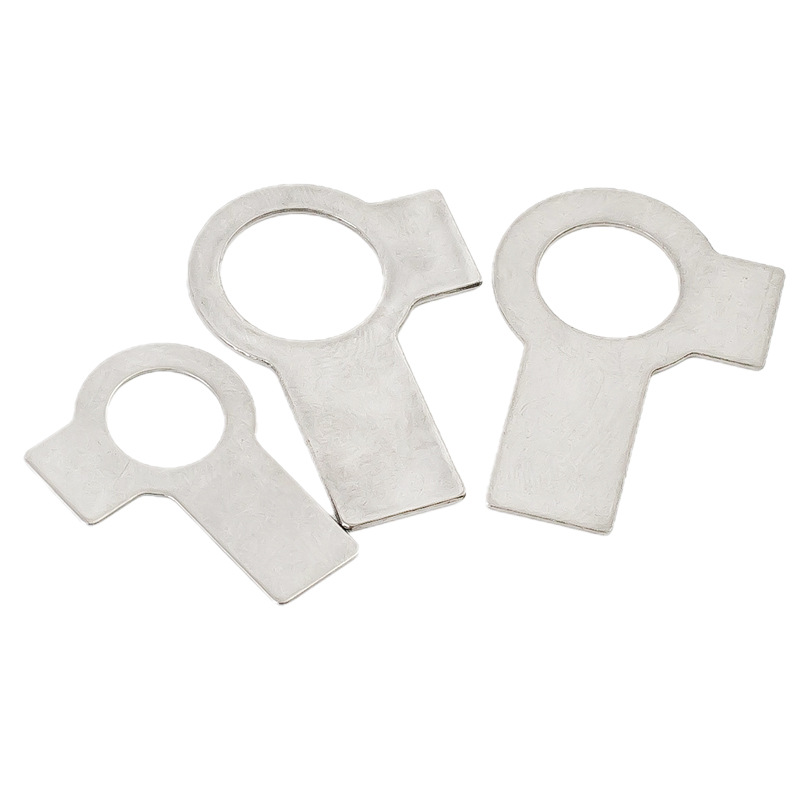

แหวนรองแท็บที่มีแถบยาวและสั้น ซึ่งเป็นไปตามมาตรฐานแหวนล็อคเชิงกล DIN 463 เป็นแหวนป้องกันการคลายล็อคแบบกลไกชิ้นเดียว สร้างขึ้นจากกระบวนการหล่อขึ้นรูปเพียงครั้งเดียว โดยมีหูฟังยาว 1 ชิ้นและหูฟังสั้น 1 ชิ้น โดยหูฟัง 2 ชิ้นทำมุมประมาณ 90° ใช้สำหรับโบลต์/น็อตหกเหลี่ยม ซึ่งป้องกันการคลายตัวผ่านการโค้งงอของหูชิ้นหนึ่งที่ยาวและสั้นหนึ่งชิ้น และเหมาะสำหรับสภาวะที่มีการสั่นสะเทือนสูง โหลดแบบไดนามิก และสภาวะการขยายตัวและการหดตัวเนื่องจากความร้อน โครงสร้างนี้สามารถป้องกันการหมุนสัมพัทธ์ของน็อตหรือโบลต์ได้อย่างสมบูรณ์ ทำให้สามารถล็อคเชิงกลได้อย่างน่าเชื่อถือ

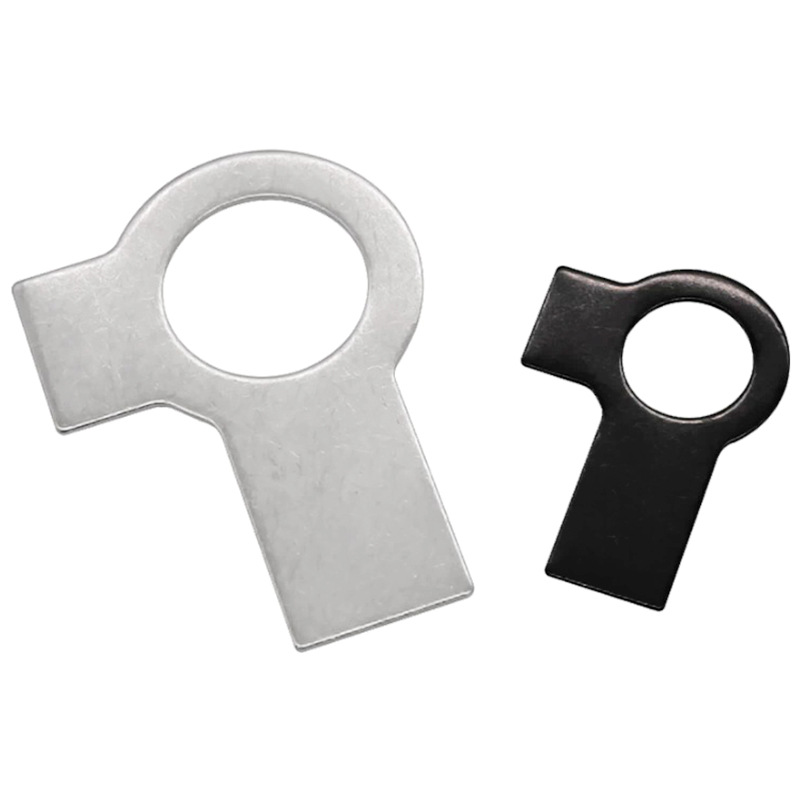

< style="text-align:center;"> Tab Washers With Long And Short Tab

คุณสมบัติโครงสร้าง

คุณสมบัติโครงสร้างของแหวนรองแท็บที่มีแถบยาวและสั้นมีดังนี้:

(1) การปั้นปั๊มแบบรวม

แหวนรองแท็บทั้งหมดที่มีแถบยาวและสั้นทำจากโลหะแผ่นเดียวผ่านกระบวนการปั๊มเย็น ไม่มีการเชื่อมหรือส่วนประกอบเพิ่มเติม ทำให้มีโครงสร้างที่เรียบง่าย มีความแข็งแรงสูง และต้นทุนต่ำ

(2) การออกแบบหูคู่ (หนึ่งอันยาวและหนึ่งอันสั้น)

ตัวเครื่องหลักของแหวนรอง Tab ที่มีแถบยาวและสั้นนั้นมีลักษณะเป็นวงกลม และมีหูสองชิ้นยื่นออกไปด้านนอกตามขอบด้านนอก:

แท็บสั้น: ความยาวสั้น

แท็บยาว: ยาวกว่า

ชิ้นส่วนหูทั้งสองชิ้นทำมุมกันประมาณ 90 องศา

(3) มีโครงสร้างการคลายความเครียดที่โคนของชิ้นหู

ที่จุดเชื่อมต่อระหว่างชิ้นหูกับตัวทรงกลม มุมโค้งมนหรือการหดตัวของความกว้างเล็กน้อยได้รับการออกแบบมาเพื่อลดความเข้มข้นของแรงเค้นระหว่างการโค้งงอ และป้องกันไม่ให้ชิ้นหูแตกหัก

(4) ตัวทรงกระบอก

ความหนาของลำตัวสม่ำเสมอกัน บนร่างกายไม่มีฟันหรือพื้นผิวเอียง และพื้นผิวมักจะเรียบ

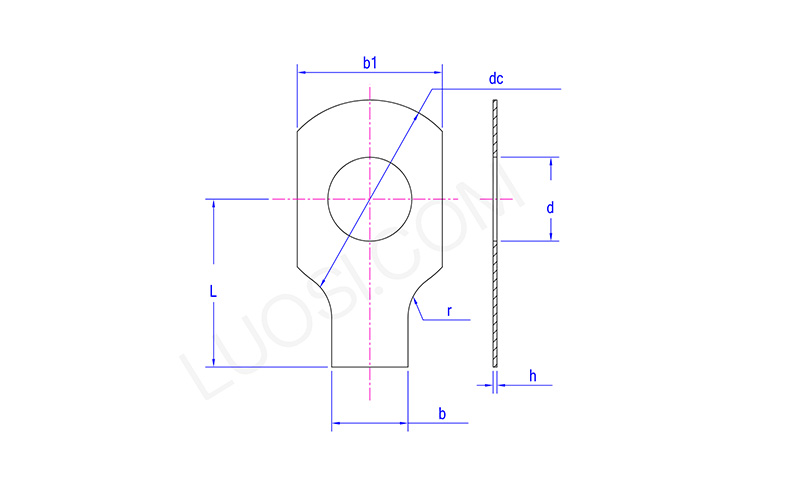

< style="text-align:center;"> Tab Washers With Long And Short Tab

จันทร์	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
สูงสุด	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
นาที	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
กระแสตรงสูงสุด	10	14	17	19	22	26	32	32	40	45	45
กระแสตรงขั้นต่ำ	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
ลิตรนาที	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
ลิตรสูงสุด	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
ข1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
