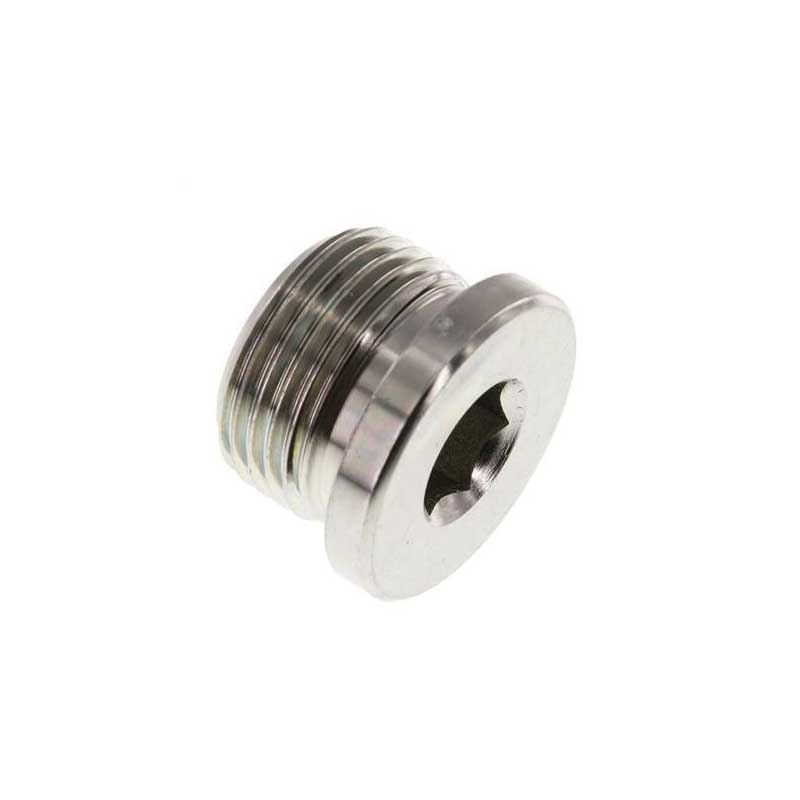

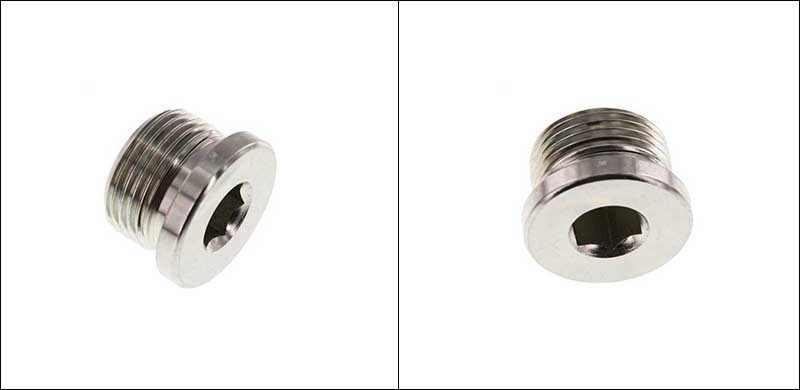

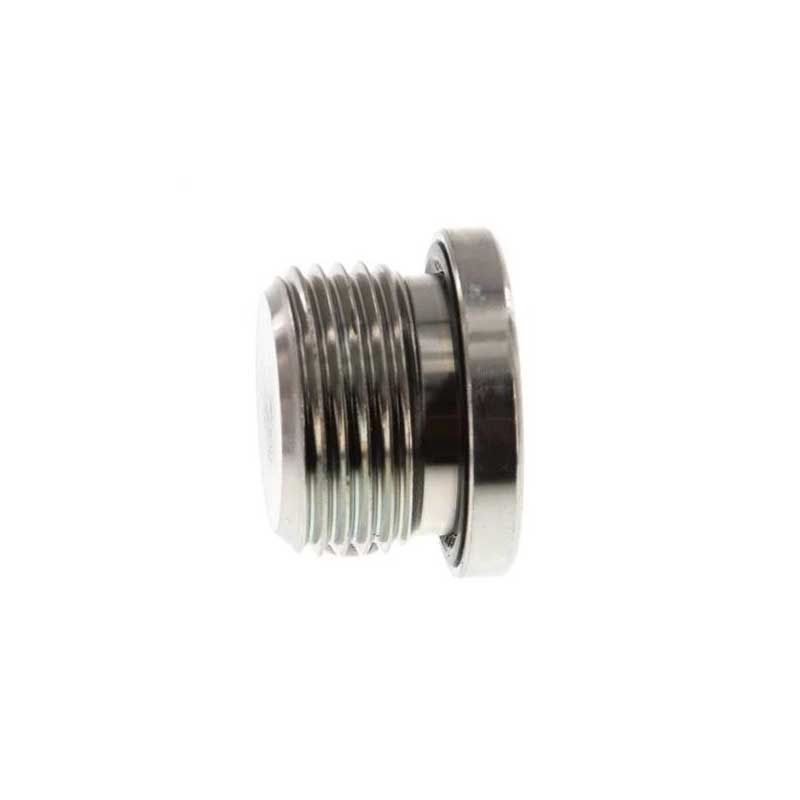

BSP ชาย Captive Seal Hollow Hex ปลั๊กไฮดรอลิก

ข้อกำหนดทั่วไปของปลั๊กไฮดรอลิก Hollow Hex ซีลตัวผู้ BSP จาก G1/8 นิ้วถึง G3 นิ้ว ผลิตภัณฑ์ที่แตกต่างกันอาจมีขนาดแตกต่างกันเล็กน้อย นี่คือตัวอย่างขนาดทั่วไปบางส่วนสำหรับการอ้างอิงของคุณ:

ขั้นตอนการติดตั้ง

กุญแจสำคัญในการติดตั้งปลั๊กไฮดรอลิกกลวงหกเหลี่ยมตัวผู้ BSP ซีลตัวผู้คือ "การควบคุมแรงบิดที่แม่นยำ" และ "การปกป้ององค์ประกอบการซีล" กระบวนการทั้งหมดสามารถแบ่งออกเป็นสามขั้นตอน

【1】การเตรียมการก่อนการติดตั้ง

(1) การทำความสะอาดและการตรวจสอบ: ทำความสะอาดพอร์ตไฮดรอลิกและเกลียวของปลั๊กไฮดรอลิก Hollow Hex แบบกลวงตัวผู้ BSP อย่างละเอียด เพื่อขจัดคราบน้ำมัน ตะไบเหล็ก และสิ่งสกปรกอื่น ๆ นอกจากนี้ ให้ตรวจสอบว่าแหวนซีลป้องกันการหลุดออกบนฝาเกลียวมีอายุ มีรอยขีดข่วน หรือผิดรูปหรือไม่

(2) ห้ามพันสายพานวัตถุดิบ: ห้ามพันสายพานวัตถุดิบใดๆ หรือทาน้ำยาซีลบนเกลียว

【2】ขั้นตอนการติดตั้งที่ถูกต้อง

(1) การขันล่วงหน้าด้วยตนเอง: จัดตำแหน่งปลั๊กไฮดรอลิกกลวงหกเหลี่ยมซีลตัวผู้ BSP ของ BSP ให้ตรงกับพอร์ตไฮดรอลิกแล้วเสียบเข้าไป ตรวจสอบให้แน่ใจว่าเกลียวถูกต้องและไม่มีความต้านทาน ขันให้แน่นด้วยมือจนไม่สามารถขันให้แน่นได้อีก

(2) การขันประแจทอร์คให้แน่น: ใช้ประแจหกเหลี่ยมภายใน และต้องแน่ใจว่าใช้ประแจทอร์คในการขันครั้งสุดท้าย ซึ่งเป็นขั้นตอนที่สำคัญที่สุดในการป้องกันการรั่วไหล

(3) เกณฑ์การตัดสิน: ขันให้แน่นจนกระทั่งวงแหวนซีลสัมผัสกับพื้นผิวเรียบของพอร์ตอย่างสมบูรณ์

【3】ค่าอ้างอิงแรงบิด

โปรดดูช่วงแรงบิดทั่วไปต่อไปนี้สำหรับเกลียวตรง BSP (หน่วย: N·m):

【4】การตรวจสอบและทดสอบขั้นสุดท้าย

หลังจากการติดตั้งเสร็จสิ้น ควรดำเนินการทดสอบการรั่วหลังจากระบบได้รับแรงดันแล้ว ใช้กระดาษทิชชูเช็ดรอบๆ ฝาเกลียวและตรวจดูว่ามีคราบน้ำมันหรือไม่ หากตรวจพบการรั่ว อย่าขันให้แน่นอีกครั้ง ให้ถอดออกเพื่อตรวจสอบซีลและเกลียวแทน หากจำเป็น ให้เปลี่ยนใหม่
