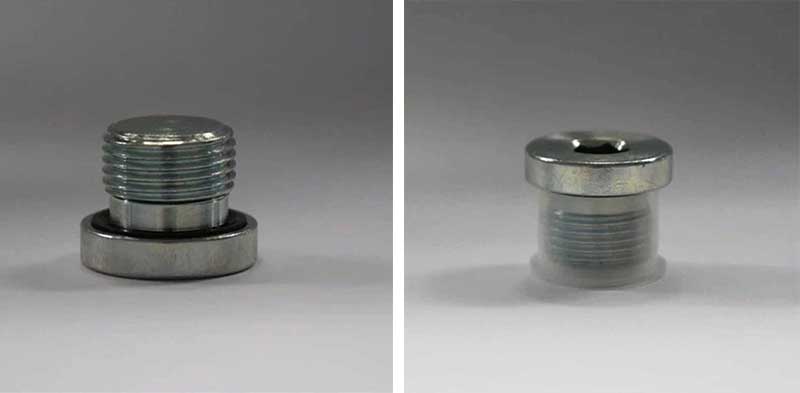

ปลั๊กกลวงซีลเชลยตัวผู้ BSP

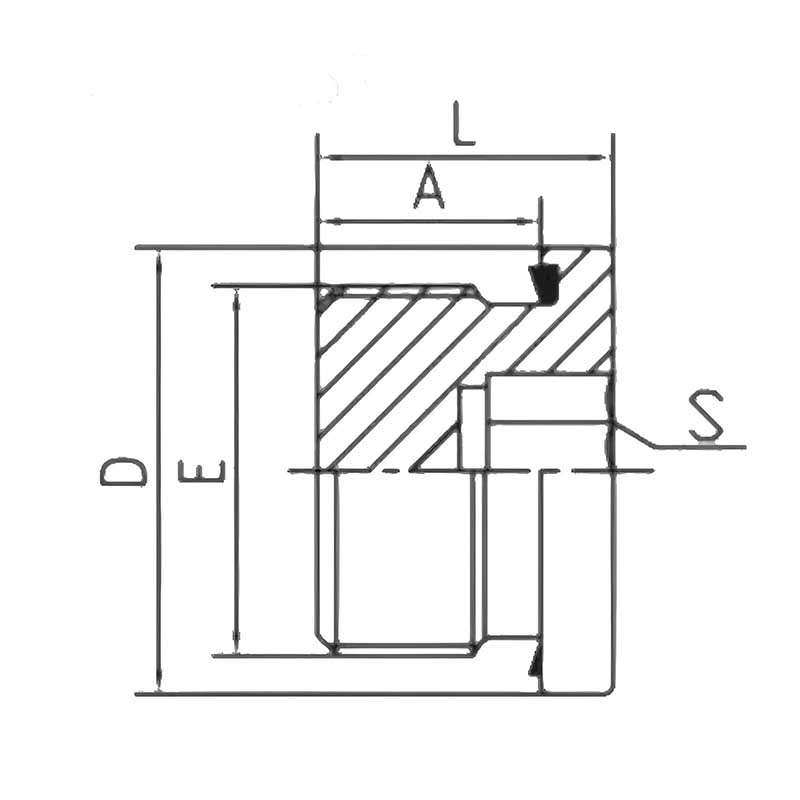

ปลั๊กกลวงซีลตัวผู้ BSP เป็นส่วนประกอบไฮดรอลิกที่มีความซับซ้อนสูง โครงสร้างประกอบด้วยส่วนประกอบหลักต่อไปนี้ และแต่ละส่วนทำงานร่วมกันเพื่อให้มั่นใจถึงประสิทธิภาพการซีลและความน่าเชื่อถือ

(1) ตัวปลั๊ก

นี่คือส่วนหลักของโครงสร้างทั้งหมด ซึ่งทำหน้าที่เป็นรากฐานสำหรับการติดตั้งและรับแรงกด มักทำจากวัสดุที่ทนทาน เช่น เหล็กกล้าคาร์บอน สแตนเลส หรือทองเหลือง ประเภทของเกลียวโดยทั่วไปคือ BSPP (เกลียวท่อขนานมาตรฐานอังกฤษ) หรือ BSPT (เกลียวท่อทรงกรวยมาตรฐานอังกฤษ)

(2) แหวนซีลป้องกันการหลุดออก

นี่คือเทคโนโลยีหลักของผลิตภัณฑ์นี้หรือที่เรียกว่า "ส่วนประกอบการปิดผนึกป้องกันการสูญเสีย" โดยจะรวมและยึดองค์ประกอบการซีลต่างๆ เช่น โอริงและปะเก็นคอมโพสิตไว้บนฝาเกลียวล่วงหน้า การออกแบบนี้ช่วยป้องกันวงแหวนซีลไม่ให้สูญหาย ผิดแนว หรือเสียหายได้อย่างมีประสิทธิภาพเนื่องจากการบีบอัดระหว่างการใช้งานหรือการถอดชิ้นส่วน จึงมั่นใจได้ถึงประสิทธิภาพการซีลที่สม่ำเสมอ

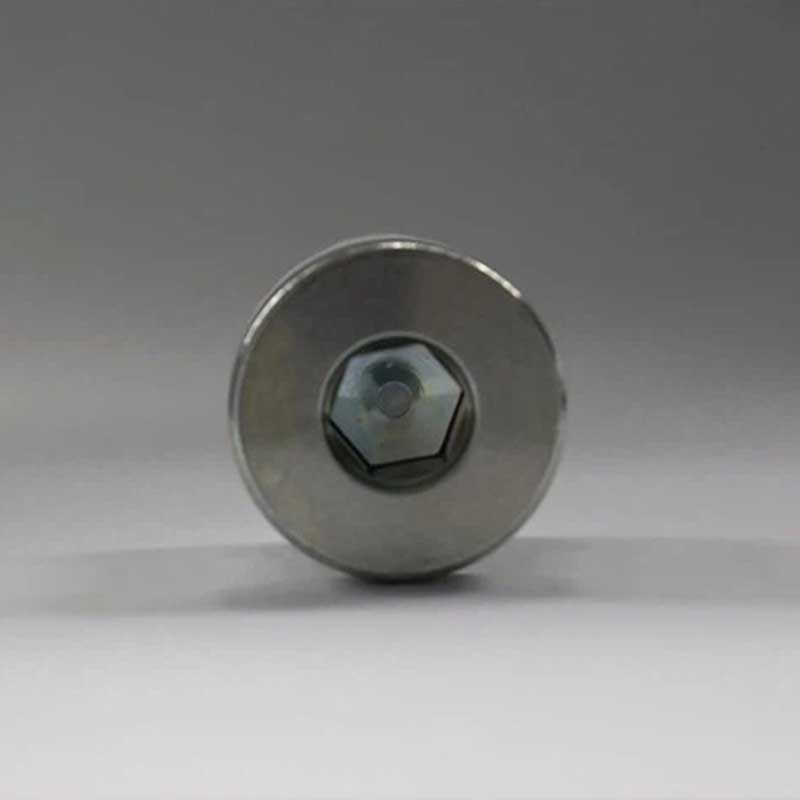

(3) ช่องไดรฟ์หกเหลี่ยม

ตั้งอยู่ที่ส่วนหัวของปลั๊กกลวงซีลเชลยตัวผู้ BSP ใช้สำหรับสอดประแจหกเหลี่ยมสำหรับการติดตั้งและถอดชิ้นส่วน การออกแบบนี้ช่วยให้สามารถใช้งานได้แม้ในพื้นที่ขนาดกะทัดรัด

(4) เกลียวภายนอก BSP

เกลียวนี้เป็นเกลียวท่อมาตรฐานอังกฤษ (BSP) ที่ใช้เพื่อให้พอดีกับเกลียวภายในของพอร์ตไฮดรอลิก ขึ้นอยู่กับมาตรฐาน อาจเป็น BSPP (เกลียวขนาน) หรือ BSPT (เกลียวทรงกรวย)

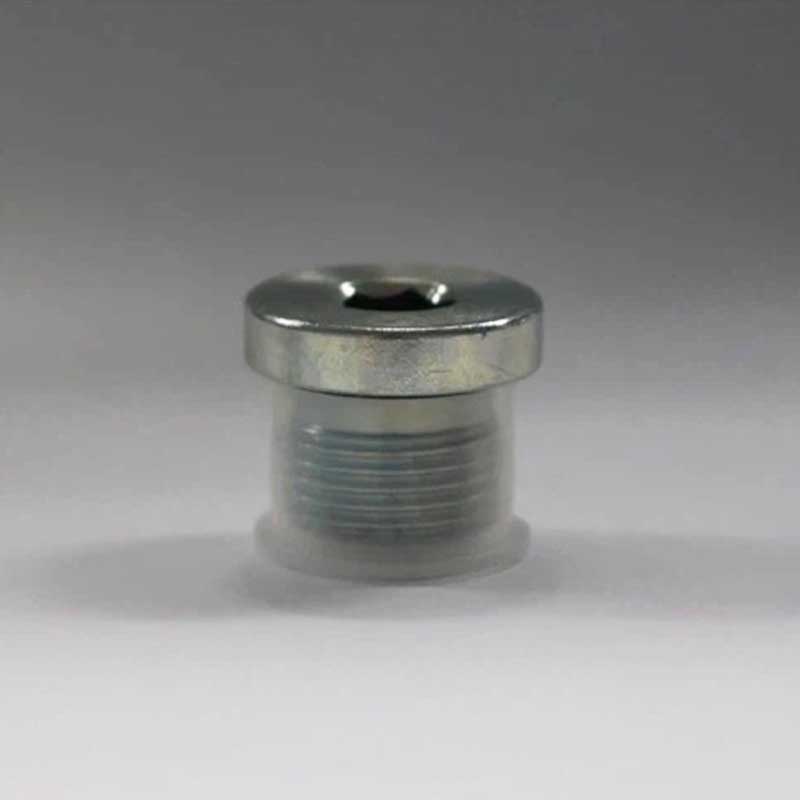

(5) อุปกรณ์เสริมที่ไม่ใช่โลหะ

ผู้ผลิตหลายรายจะจัดเตรียมฝาครอบป้องกันพลาสติกสำหรับชิ้นส่วนที่เป็นเกลียวเมื่อจัดส่งผลิตภัณฑ์ เพื่อป้องกันความเสียหายทางกายภาพหรือการปนเปื้อนระหว่างการขนส่งและการจัดเก็บ

คุณสมบัติการออกแบบที่สำคัญ

กลไกการปิดผนึกทั้งสองของปลั๊กกลวงซีลตัวผู้ BSP ได้กลายเป็นคุณสมบัติการออกแบบที่สำคัญ กลไกการปิดผนึกทั้งสองนี้ทำให้มั่นใจได้ว่าน็อตสามารถเพิ่มประสิทธิภาพการทำงานสูงสุดระหว่างการใช้งาน

【1】กลไกการปิดผนึกป้องกันการหลุดออก

(1) ขีดจำกัดทางกายภาพ: วงแหวนซีล (เช่น โอริง) ถูกใส่เข้าไปในร่องวงแหวนที่ออกแบบมาเป็นพิเศษที่ปลายปลั๊กกลวงตัวผู้ซีล BSP หรือบนไหล่ของเพลา สิ่งนี้ไม่เพียงแต่จะยึดวงแหวนซีลได้อย่างปลอดภัย แต่ยังช่วยให้สามารถสร้างการบีบอัดที่จำเป็นเพื่อสร้างการซีลที่มีประสิทธิภาพ

(2) โครงสร้างคอมโพสิต: สำหรับปะเก็นซีลคอมโพสิตบางประเภท กรอบโลหะอาจรวมเข้ากับตัวสกรูเพื่อให้แน่ใจว่าปะเก็นยังคงอยู่ในตำแหน่งที่ถูกต้องตลอดเวลา

【2】ประเภทเกลียว BSP

(1) BSPP (เกลียว G): หมายถึงเกลียวที่เกลียวขนานกันและไม่มีความสามารถในการซีล ต้องอาศัยการปิดผนึกที่ปลายหน้าจึงจะสามารถปิดผนึกได้

(2) BSPT (เกลียว R): หมายถึงเกลียวที่มีเทเปอร์ หลักการปิดผนึกทำได้โดยการขันเกลียวเรียวด้านในและด้านนอกให้แน่นเพื่อให้ได้ซีลระหว่างโลหะกับโลหะ
