แหวนสแน็ปลวดกลมวงแหวน

ต่อไปนี้เป็นการแนะนำหลักการทำงานของแหวนล็อกวงแหวนวงแหวนวงแหวน

1. รากฐานโครงสร้าง

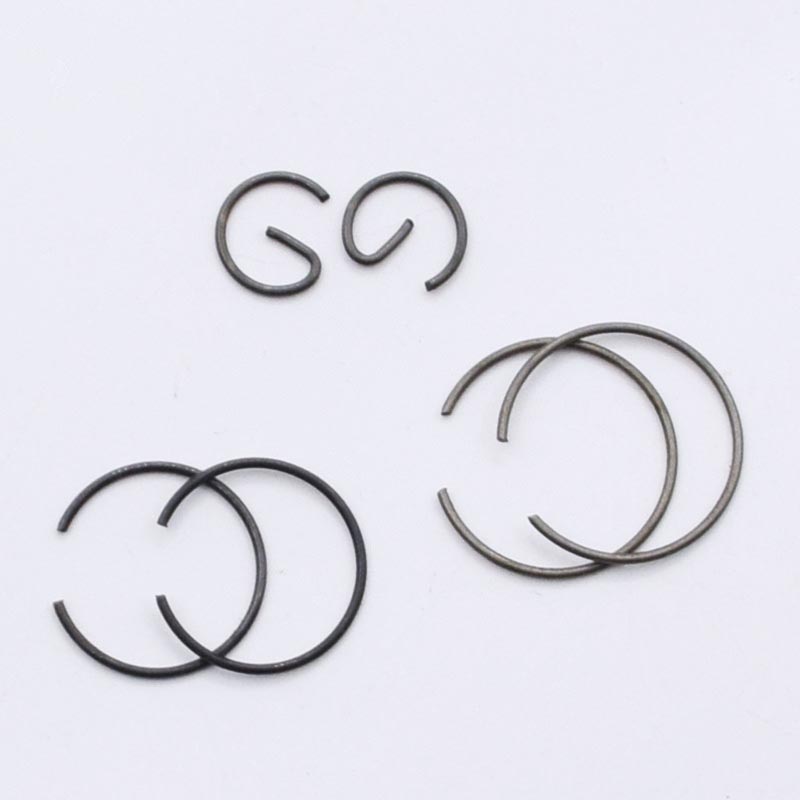

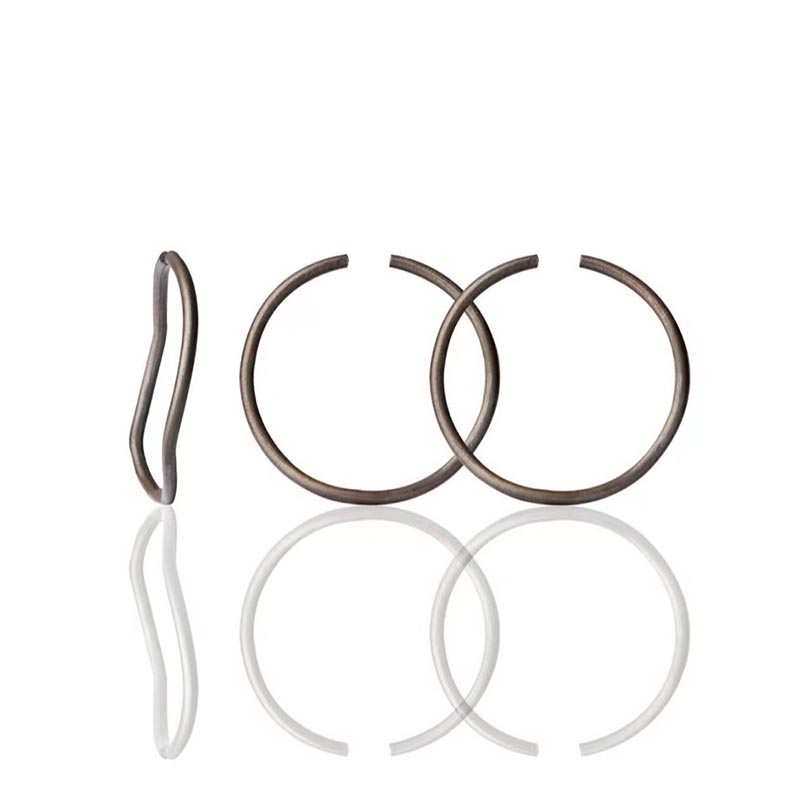

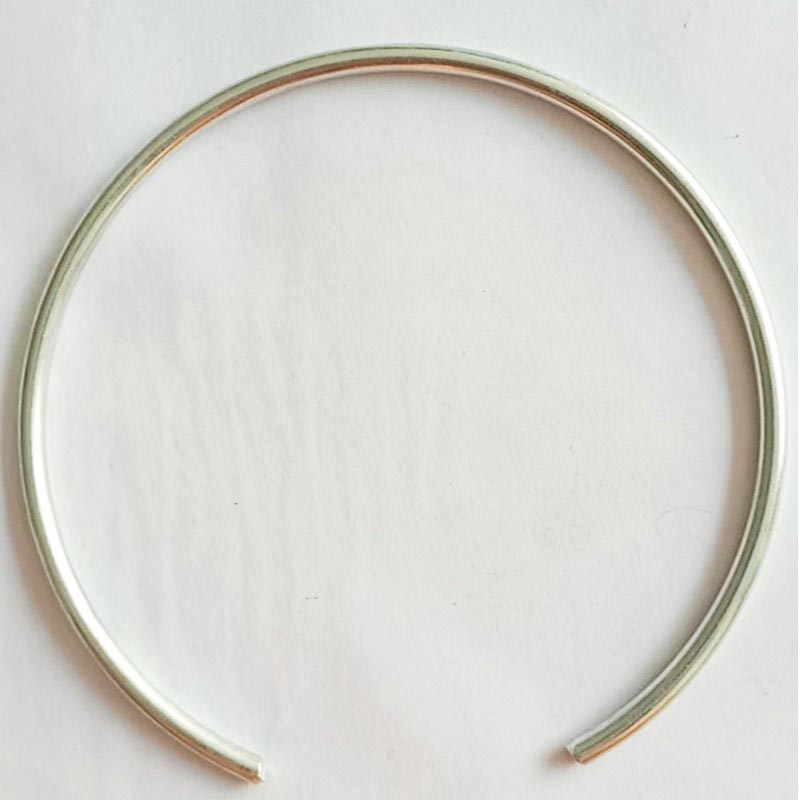

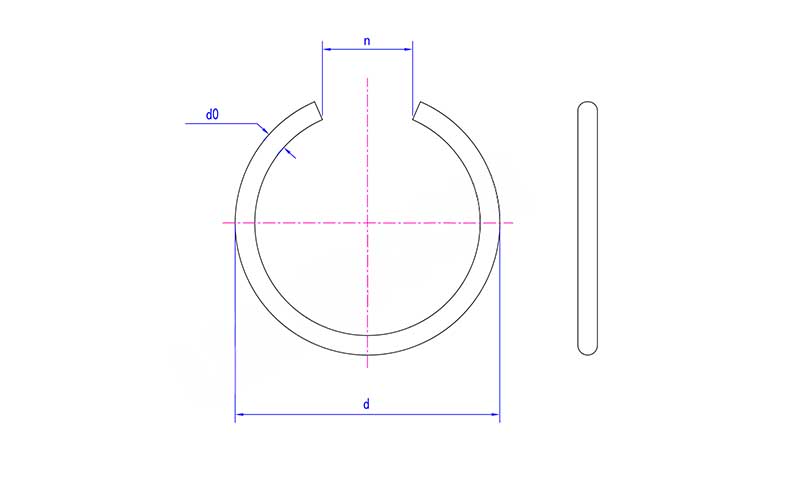

แหวนล็อกลวดกลมวงแหวนวงแหวนถูกสร้างขึ้นโดยการพันลวดเหล็กสปริงส่วนกลมให้เป็นวงแหวนทรงกลมที่มีช่องเปิด

ในสถานะอิสระ เส้นผ่านศูนย์กลางภายนอกจะมีขนาดใหญ่กว่าเส้นผ่านศูนย์กลางของรูติดตั้งเป้าหมายเล็กน้อย เนื่องจากหน้าตัดเป็นแบบวงกลม วงแหวนทั้งหมดจึงไม่มีขอบคม ดังนั้นจึงไม่เกิดรอยขีดข่วนที่ผนังรูหรือชิ้นส่วนที่ผสมพันธุ์ระหว่างการติดตั้งหรือใช้งาน

2.ขั้นตอนการติดตั้ง

บีบอัด

ใช้คีมปากคีบจับปลายทั้งสองด้านของช่องเปิด และใช้แรงบีบคีม ณ จุดนี้ แหวนล็อกลวดกลมแหวนล็อคสลักจะถูกบีบอัดในแนวรัศมี เส้นผ่านศูนย์กลางภายนอกจะเล็กลง และจะเปลี่ยนเป็นวงแหวนวงกลมที่เล็กกว่าเส้นผ่านศูนย์กลางรูติดตั้ง

ใส่เข้าไปในรู

ในสถานะบีบอัด ให้สอดแหวนยึดโดยรวมเข้าไปในรูแล้วดันไปยังตำแหน่งร่องวงกลมที่กลึงไว้ล่วงหน้า

ปล่อย

ปล่อยแคลมป์ล็อค วงแหวนยึดจะสูญเสียข้อจำกัดของแรงภายนอก และจะขยายออกไปด้านนอกโดยอาศัยพลังงานศักย์ยืดหยุ่นที่เก็บไว้

เนื่องจากเส้นผ่านศูนย์กลางภายนอก/O.D. ในสถานะอิสระมีขนาดใหญ่กว่าเส้นผ่านศูนย์กลางรู แหวนล็อคจึงจะแน่นพอดีกับด้านล่างของร่องและไม่สามารถดึงออกจากรูได้

เสร็จสิ้นการวางตำแหน่ง

หลังจากใส่แหวนล็อคเข้าไปในร่องแล้ว พื้นผิว ขั้นรูปวงแหวนเรียบจะเกิดขึ้นภายในรู ชิ้นส่วนที่จะวางตำแหน่งควรแนบชิดกับขั้นตอนนี้ จึงถูกจำกัดไว้ที่ตำแหน่งแกนบางตำแหน่งภายในรูและไม่สามารถเลื่อนออกไปด้านนอกได้

3.รายละเอียดหลักการทำงานของแกนหลัก

สถานะอิสระ: เส้นผ่านศูนย์กลางภายนอก/O.D. > เส้นผ่านศูนย์กลางรู ไม่สามารถสอดเข้าไปในรูได้โดยตรง

สถานะการบีบอัด: เส้นผ่านศูนย์กลางภายนอก < เส้นผ่านศูนย์กลางรู (ใช้การเปลี่ยนรูปแบบยืดหยุ่น) สปริงล็อคจะใช้แรง เส้นผ่านศูนย์กลางลดลง

แทรกลงในช่อง: รักษาสถานะการบีบอัด และส่งไปยังตำแหน่งร่อง

หลังจากปล่อย สถานะการทำงาน: เส้นผ่านศูนย์กลางภายนอกฟื้นตัว > เส้นผ่านศูนย์กลางรู (ถูกจำกัดโดยผนังร่อง) แรงคืนสภาพแบบยืดหยุ่นจะแปลงเป็นแรงดันในแนวรัศมี ทำให้แหวนล็อกลวดกลมวงแหวนยึดแน่นกับด้านล่างของร่อง
