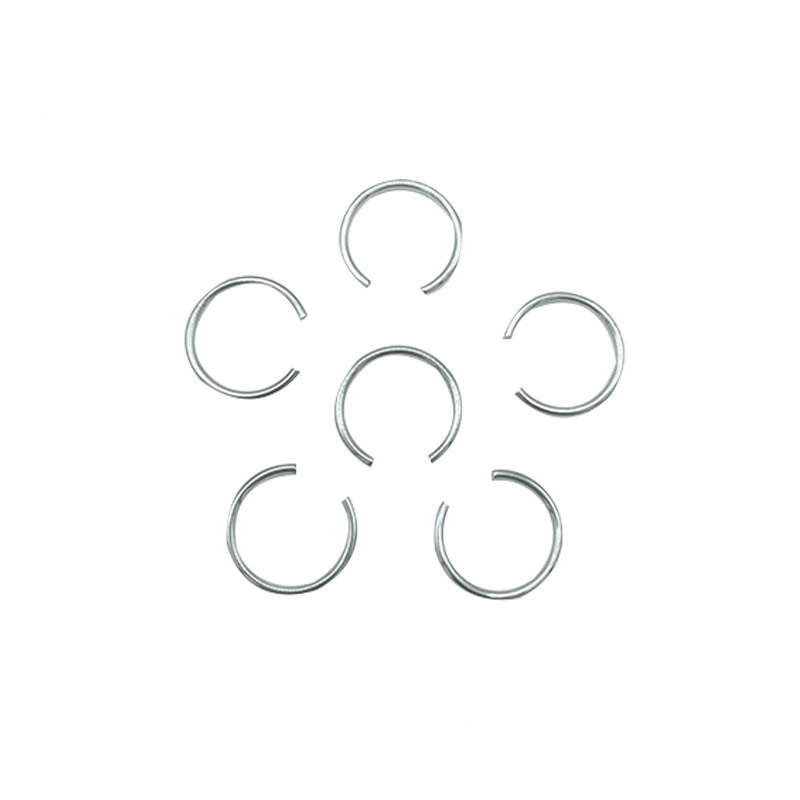

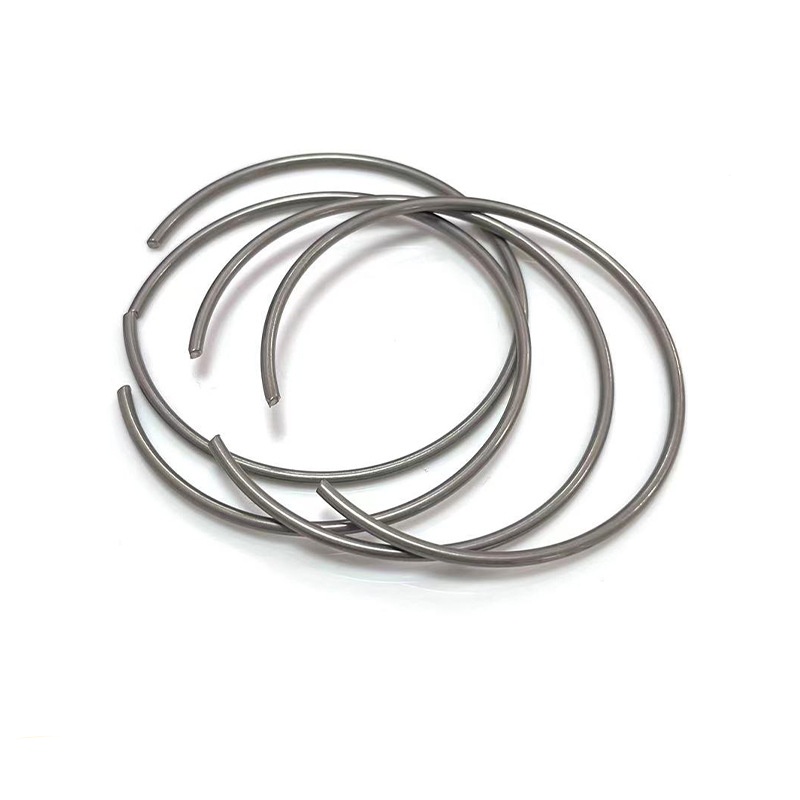

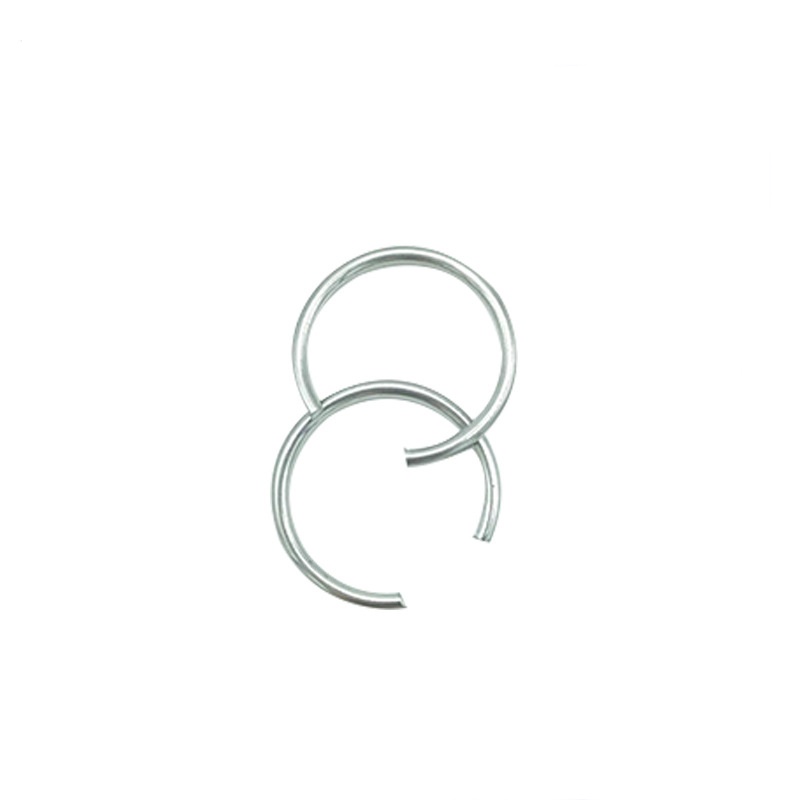

แหวนล็อกภายใน DIN 7993

ความสม่ำเสมอของแหวนล็อกภายใน DIN 7993 มีไว้เพื่ออำนวยความสะดวกในการอ้างอิงของช่างเทคนิคด้านวิศวกรรม ประเด็นสำคัญคือการยืดอายุการใช้งานของผลิตภัณฑ์และลดต้นทุนการเปลี่ยน

1. การตรวจสอบด้วยสายตา (ด้วยแว่นขยาย)

ใช้แว่นขยายที่มีกำลังขยาย 10 เท่าหรือสูงกว่าเพื่อตรวจสอบพื้นผิวของวงแหวนล็อกภายใน DIN 7993 ให้ความสนใจเป็นพิเศษกับบริเวณที่มีความเครียด ลักษณะของตัวล็อคควรมีความสม่ำเสมอและไม่มีที่ติ

รอยแตกร้าว: ความลึกของรอยแตกที่อนุญาต ≤ 0.02 มม

รอยขีดข่วน: รอยขีดข่วนที่รุนแรงจัดอยู่ในประเภทไม่มีเงื่อนไข

การกัดกร่อน: หากสนิมแดงปรากฏขึ้น แสดงว่าการป้องกันการกัดกร่อนล้มเหลว ควรเปลี่ยนส่วนประกอบทันที

2. การตรวจสอบการเสียรูปและความเรียบ

บิด: วางแหวนล็อกภายใน DIN 7993 บนพื้นผิวเรียบ และตรวจดูว่ามีการบิดเบี้ยวในแนวระนาบหรือไม่ มันควรจะแบนและไม่ควรมีการเสียรูปที่มองเห็นได้

การเสียรูปถาวร: ตัวล็อคสูญเสียรูปทรงเดิม

การบิดเบี้ยวของเกลียว: เกิดจากการใช้เครื่องมือที่ไม่เหมาะสมระหว่างการติดตั้ง ส่งผลให้วัตถุติดและบิดรอบแกนของมันเอง

3. การตรวจสอบความยืดหยุ่นและแรงดึง

การลดทอนแบบยืดหยุ่น/การสูญเสียแรงตึง: แหวนล็อกภายใน DIN 7993 ไม่สามารถเด้งกลับอย่างแรงหลังการบีบอัด หรือจะเห็นได้ว่าสั่นอย่างมากเมื่อใช้มือกดเบา ๆ หลังจากติดตั้งเข้าไปในร่อง

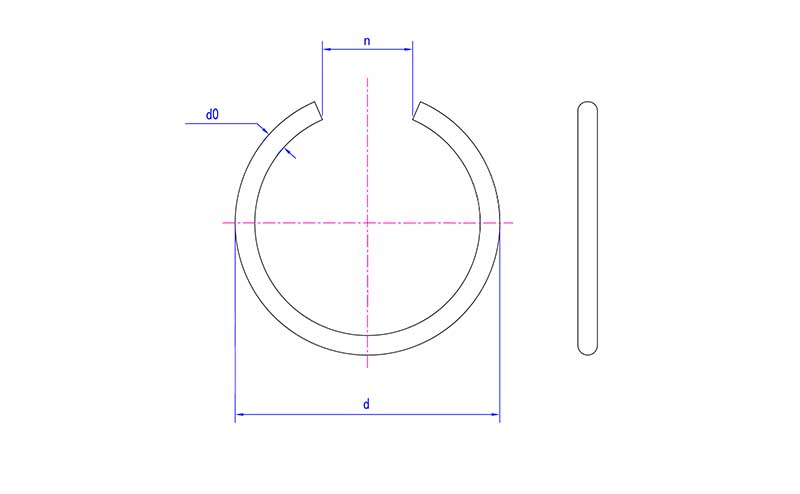

4. การตรวจสอบขนาด

ส่วนเบี่ยงเบนเส้นผ่านศูนย์กลางภายนอก: ช่วงพิกัดความเผื่อ ±0.05 มม

ส่วนเบี่ยงเบนเส้นผ่านศูนย์กลางภายใน: ช่วงข้อมูลจำเพาะที่แตกต่างกันสอดคล้องกับช่วงความแข็งที่แตกต่างกัน

ช่องเปิด: การกระจัดตามแนวแกนต้องไม่เกิน 0.15 มม.

5.ให้ความร่วมมือในการตรวจสอบร่อง

ในระหว่างการบำรุงรักษาแต่ละครั้ง ควรตรวจสอบร่องภายในรูด้วย

การสึกหรอของร่อง/การต่อขยาย: ใช้เวอร์เนียร์คาลิเปอร์เพื่อวัดเส้นผ่านศูนย์กลางของร่องและยืนยันว่ายังอยู่ภายในช่วงพิกัดความเผื่อมาตรฐานหรือไม่

ความเสียหายของขอบร่อง: ตรวจสอบผนังด้านข้างและขอบของร่อง หากมีเสี้ยน หน้าแปลน การบดอัด หรือการลบมุม จำเป็นต้องซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่เกี่ยวข้อง

ความเสียหายที่ก้นร่อง: มีรอยขีดข่วน การกัดกร่อน หรือมีวัสดุสะสมที่ด้านล่างของร่อง

การอุดตันของทางเดินน้ำมัน: มีเศษหรือวัตถุแปลกปลอมขวางบริเวณร่อง

6.ตรวจสอบสถานะส่วนประกอบในการประสานงาน

ส่วนประกอบที่วางตำแหน่งโดยแคลมป์จะส่งผลต่อสภาพแรงของแหวนล็อกภายใน DIN 7993 ด้วย

การสึกหรอของพื้นผิว: พื้นผิวส่วนปลายของส่วนประกอบที่สัมผัสกับวงแหวนจับยึดจะแสดงการสึกหรอที่ไม่สม่ำเสมอ การสึกหรอขั้นบันได หรือการเยื้อง

การลบมุมปลายหน้า/มุมมนที่เข้ากัน: หากการลบมุมหรือมุมมนมีขนาดใหญ่เกินไป มันจะลดพื้นที่รับแรงที่มีประสิทธิผลจริงของตัวล็อค
