เพลาแหวนล็อกลวดกลม

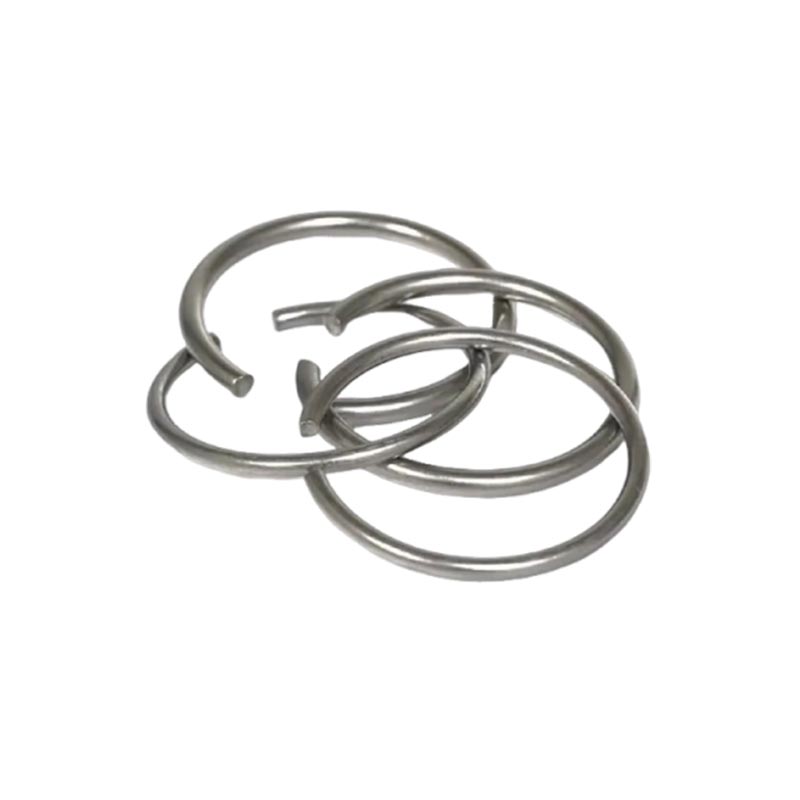

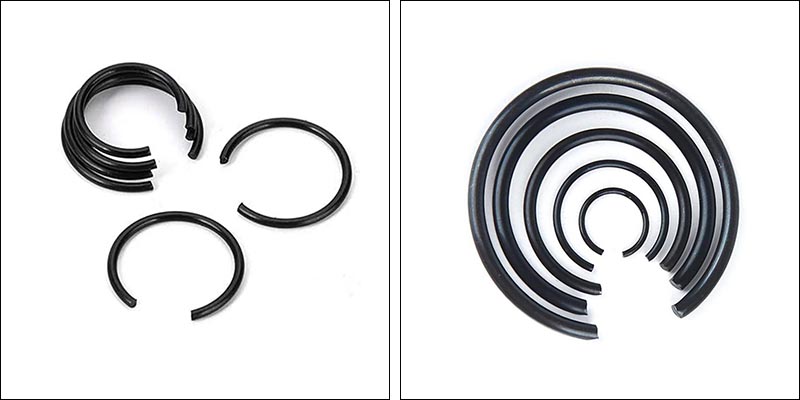

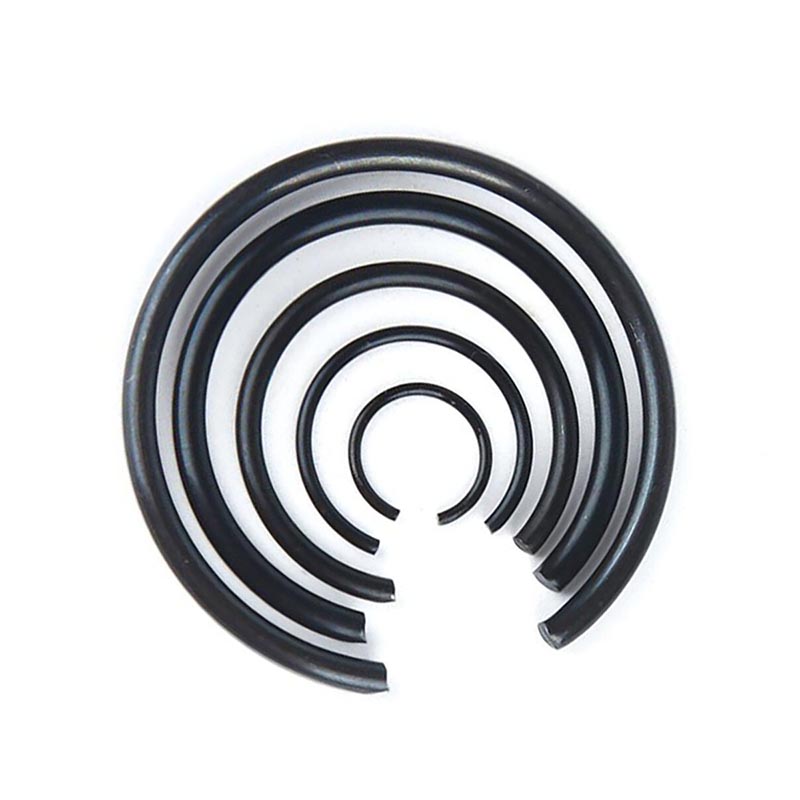

เพลาแหวนล็อกลวดกลมเป็นตัวยึดตำแหน่งตามแนวแกนชนิดหนึ่งที่มีโครงสร้างเรียบง่าย ต้นทุนต่ำ และติดตั้งง่าย พวกเขาทำโดยการพันและตัดลวดเหล็กสปริงส่วนกลม และรูปร่างของมันคือวงแหวนรูปตัว C ที่มีช่องเปิด ด้วยการใช้ความยืดหยุ่นของตัวเอง จึงสามารถใส่ลงในร่องครึ่งวงกลมบนเพลาเพื่อสร้าง "ไหล่" เพื่อยึดส่วนประกอบต่างๆ เช่น ตลับลูกปืนและเกียร์ เพื่อป้องกันไม่ให้เคลื่อนตามแนวแกนบนเพลา

โครงสร้างหลักและหลักการติดตั้ง

เมื่อติดตั้งแล้ว เพลาแหวนล็อกลวดกลมที่มีเส้นผ่านศูนย์กลางภายนอกใหญ่กว่าเส้นผ่านศูนย์กลางเพลาจะขยายออกโดยอาศัยการเปลี่ยนรูปแบบยืดหยุ่น โดยสวมเข้ากับร่องครึ่งวงกลมที่ส่วนบนของเพลา และดีดกลับจนสุดที่ด้านล่างของร่องหลังจากปล่อยเพื่อให้เกิดการยึดเกาะ

ประเภทการเปิด

แบ่งออกเป็นสองประเภท: ประเภทหนึ่งมีรูเครื่องมือ (ซึ่งสามารถประกอบและถอดประกอบได้โดยใช้คีมล็อค) และประเภทอื่นไม่มีรู (เพื่อความสะดวกในการติดตั้ง โดยปกติแล้วมุมตัดของการจับยึดจะเหลืออยู่ที่ปลาย)

รูปร่างหน้าตัด

การใช้ลวดกลมแตกต่างอย่างมากกับวงแหวนยึดส่วนสี่เหลี่ยมจัตุรัส/สี่เหลี่ยมที่เกิดจากการปั๊ม

ข้อดีของผลิตภัณฑ์

เมื่อพิจารณาถึงคุณสมบัติโครงสร้างของเพลาแหวนล็อกลวดกลม จะมีการแสดงให้เห็นข้อดีและคุณลักษณะหลักดังต่อไปนี้:

คุ้มค่าเงินมาก

เพลาแหวนสแน็ปลวดกลมทำจากลวดเหล็กเป็นวัตถุดิบซึ่งแทบไม่มีของเสียที่ขอบหรือมุม วิธีนี้จะช่วยหลีกเลี่ยงต้นทุนแม่พิมพ์ที่สูง และเป็นตัวเลือกที่ประหยัดและมีประสิทธิภาพ

ติดตั้งง่าย

โดยปกติการติดตั้งและถอดชิ้นส่วนสามารถทำได้โดยใช้คีมล็อคมาตรฐาน ซึ่งช่วยเพิ่มประสิทธิภาพในการประกอบและการบำรุงรักษา

 พื้นที่กะทัดรัด

มีดีไซน์กะทัดรัดและไม่ใช้พื้นที่บนด้ามหรือภายในรูมากนัก จึงเหมาะสำหรับพื้นที่จำกัดซึ่งมีพื้นที่จำกัด

 ลักษณะการรับน้ำหนัก

โดยปกติแล้ว แรงผลักที่สามารถรับได้จะน้อยกว่าสิ่งที่คุณได้รับจากประเภทหน้าตัดแบบวงกลมหรือสี่เหลี่ยม ดังนั้นจึงเหมาะกับการบรรทุกน้ำหนักเบาถึงปานกลางมากกว่า

การเลือกใช้วัสดุ

เพลาแหวนล็อกลวดกลมมักทำจากเหล็กสปริงหรือสแตนเลส คุณยังสามารถเลือกพื้นผิวเคลือบ เช่น แบล็คออกไซด์หรือฟอสเฟต เพื่อป้องกันสนิมได้

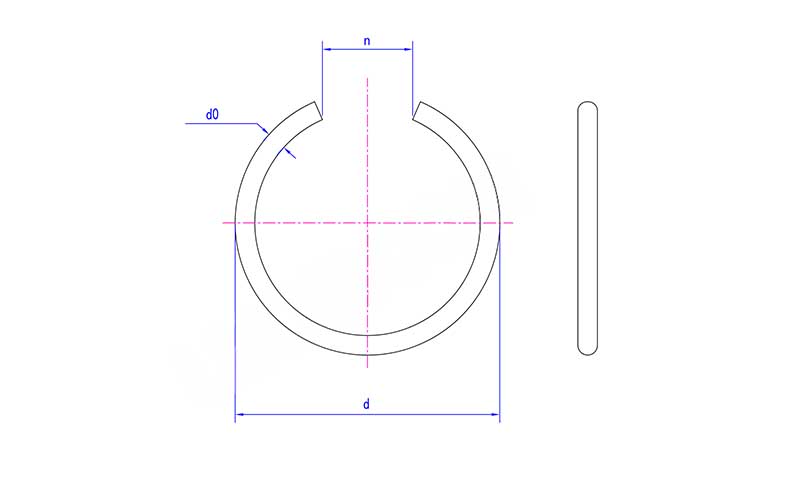

จันทร์	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
สูงสุด	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
นาที	28.5	30.5	32.5	35	38	41	43	45	48	51	53
ง0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
