สกรูเมตริกสำหรับการเชื่อมแบบต้านทานการฉายภาพ

สกรูเมตริกสำหรับการเชื่อมแบบฉายความต้านทานได้รับการออกแบบมาเป็นพิเศษสำหรับการเชื่อมจุดต้านทาน ส่วนที่ยื่นออกมาเล็กๆ บนฐานจะละลายในระหว่างกระบวนการเชื่อม ทำให้เกิดพันธะที่แน่นหนากับพื้นผิวโลหะ บริษัท Xiaoguo® มีสต็อกเพียงพอ

แบบอย่าง:BS 7670-1-2004

ส่งคำถาม

รายละเอียดสินค้า

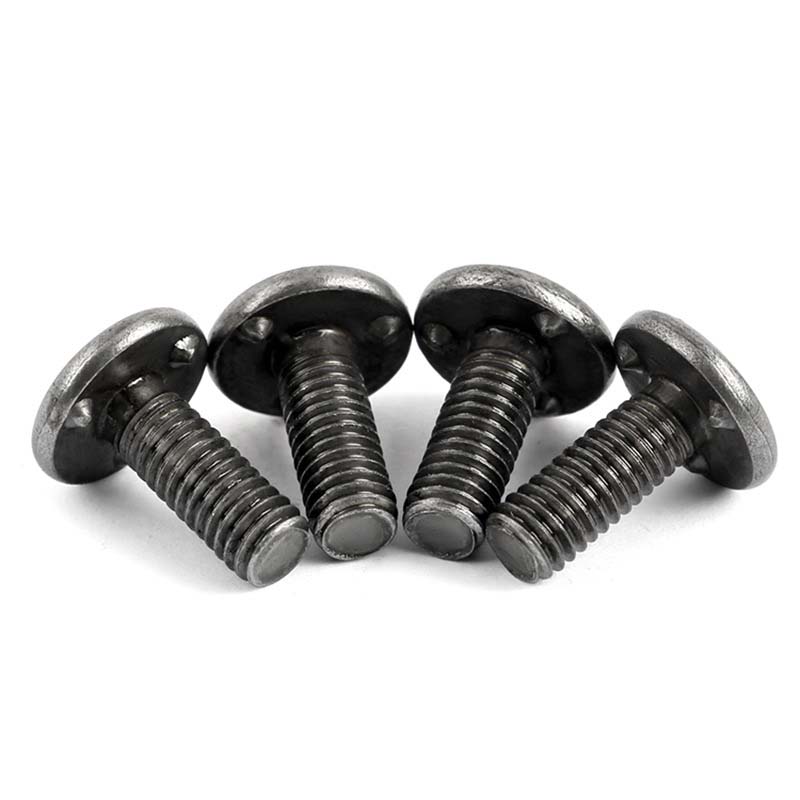

สกรูเมตริกสำหรับการเชื่อมแบบต้านทานการฉายภาพส่วนใหญ่ประกอบด้วยตัวสกรูและหัวที่มีโครงสร้างยื่นออกมาพิเศษ ส่วนตัวเครื่องสกรูมีเกลียวเมตริกมาตรฐานซึ่งสะดวกสำหรับการจับคู่ที่สอดคล้องกันถั่วหรือส่วนประกอบที่มีเกลียวภายใน

พารามิเตอร์ผลิตภัณฑ์

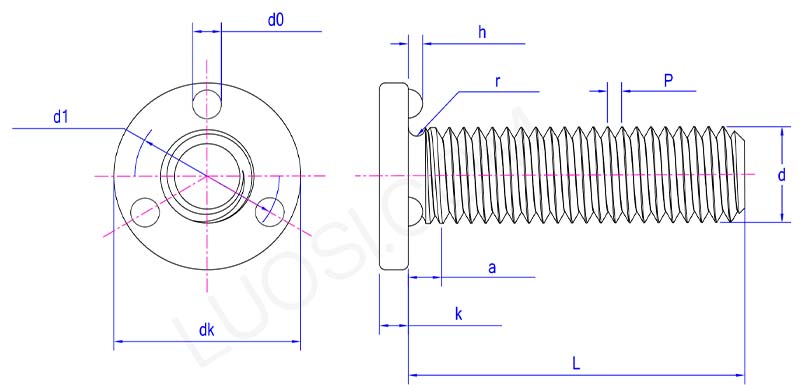

metric screw for resistance projection welding parameter

จันทร์	ม3	ม4	ม5	ม6	ม8	ม10	ม12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
สูงสุด	1.25	1.75	2	2.5	3.13	3.75	4.38
สูงสุด	6.37	8.45	10.45	12.55	16.55	20.65	24.65
ดีเค ขั้นต่ำ	5.63	7.55	9.55	11.45	15.45	19.35	23.35
เคสูงสุด	1.32	1.72	2.12	2.52	3.35	4.15	4.95
กิโลนาที	1.07	1.47	1.87	2.27	3.05	3.85	4.65
สูงสุด d1	4.98	6.48	8.08	9.58	12.7	15.7	18.7
d1 นาที	4.5	6	7.5	9	12	15	18
สูงสุด d0	1.15	1.45	1.75	2.05	2.65	3.25	3.9
d0 นาที	0.9	1.2	1.5	1.8	2.4	3	3.6
ชั่วโมงสูงสุด	0.55	0.7	0.85	1	1.3	1.6	1.9
ชั่วโมง	0.35	0.5	0.65	0.8	1.1	1.4	1.7
สูงสุด	0.4	0.4	0.5	0.6	0.8	0.8	0.8

คุณสมบัติของผลิตภัณฑ์

สกรูเมตริกสำหรับการเชื่อมด้วยความต้านทานไฟฟ้าเป็นส่วนที่ยื่นออกมาบนศีรษะ ส่วนที่ยื่นออกมาเหล่านี้มีรูปร่างสม่ำเสมอและมีขนาดสม่ำเสมอ ในระหว่างการเชื่อม พวกมันสามารถรวมศูนย์กระแสได้อย่างแม่นยำ ทำให้มั่นใจได้ถึงกระบวนการเชื่อมที่มั่นคงและเชื่อถือได้ และเพิ่มคุณภาพการเชื่อมอย่างมาก เนื่องจากแรงที่กระจุกตัวอยู่ที่ส่วนที่ยื่นออกมา กระบวนการเชื่อมจึงมีผลกระทบทางความร้อนต่อส่วนอื่นๆ ของชิ้นงานค่อนข้างน้อย

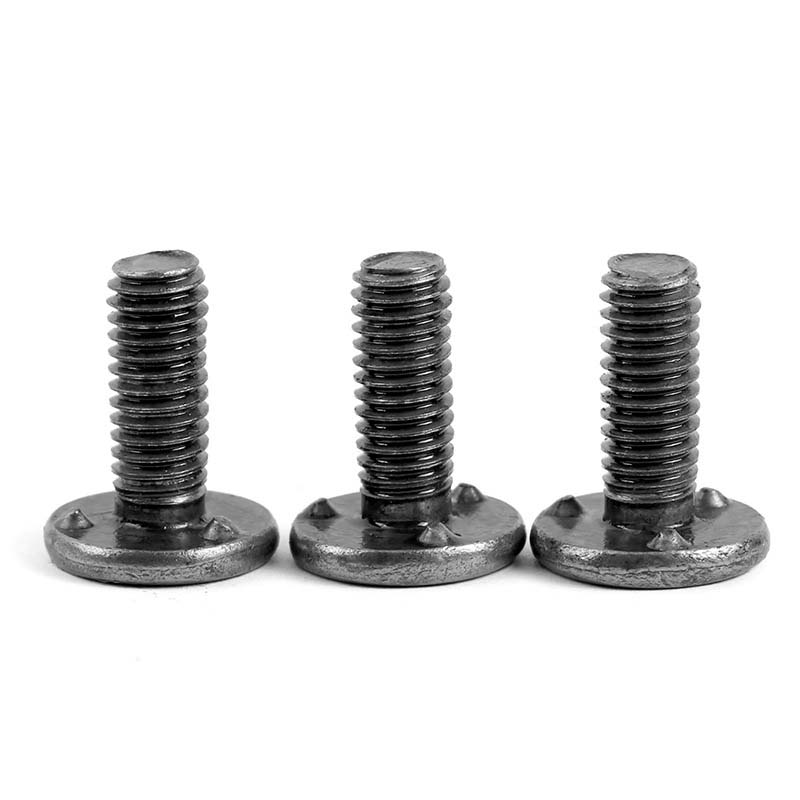

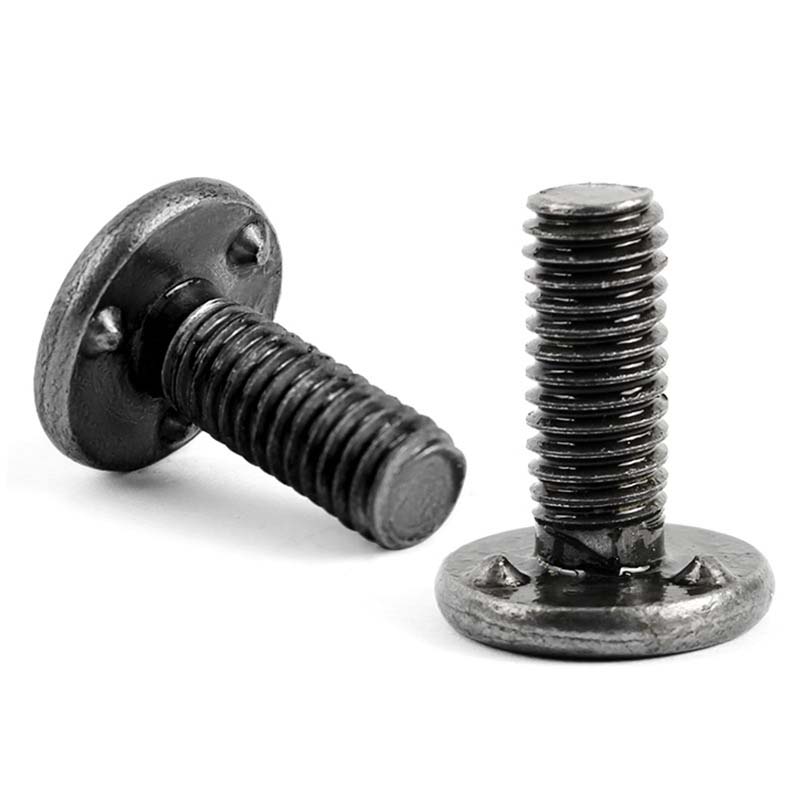

สกรูเมตริกเหล่านี้มีส่วนยื่นออกมาเล็กๆ สามจุดใกล้ศีรษะ ใช้ปืนเชื่อมกดลงบนโลหะ ส่วนที่ยื่นออกมาจะเน้นไปที่ความร้อนทันที จุดหลอมเหลว และทำให้หัวสกรูหลอมรวมกับพื้นผิว สิ่งนี้จะสร้างจุดเกลียวแบบฝังเรียบที่แข็งแรงอย่างรวดเร็ว

เมื่อเปรียบเทียบกับการเชื่อมแบบทั่วไป สกรูเชื่อมแบบฉายต้องใช้ปืนเชื่อมพิเศษ แต่จะสะอาดกว่า/เร็วกว่าแกนเชื่อมอาร์ค ไม่จำเป็นต้องใช้แก๊สป้องกันหรือตัวเว้นระยะเซรามิก การเชื่อมแบบเสียบปลั๊กสามารถควบคุมจุดเชื่อมได้อย่างแม่นยำ จึงรับประกันผลลัพธ์ที่สม่ำเสมอทุกครั้ง

สกรูเมตริกสำหรับการเชื่อมแบบฉายความต้านทานสามารถใช้กับประตูบำรุงรักษาของท่อ HVAC ใช้สำหรับการเชื่อมจุดต้านทาน ซึ่งสามารถทำการล็อคถาวรได้ เชื่อมสกรู M4 รอบช่องเปิด แก้ไขประตูตรวจสอบด้วยแหวนรองล็อค เกลียวจะไม่หลวมเมื่อเปลี่ยนไส้กรองทุกไตรมาส ลดการโทรเพื่อการบำรุงรักษาลง 90%
