สกรูเชื่อมแบบ Underweld

สกรูเชื่อมใต้โครงที่ผลิตโดยโรงงาน Xiaoguo® ได้รับการออกแบบมาโดยเฉพาะสำหรับการเชื่อมที่ท้าทาย ในโรงงานผลิต มักใช้เพื่อยึดชิ้นส่วนขนาดใหญ่ เช่น ชิ้นส่วนเครื่องยนต์หรือส่วนเฟรม ปฏิบัติตามมาตรฐานการดำเนินการของ QC/T 598-1999

แบบอย่าง:QC/T 598-1999

ส่งคำถาม

รายละเอียดสินค้า

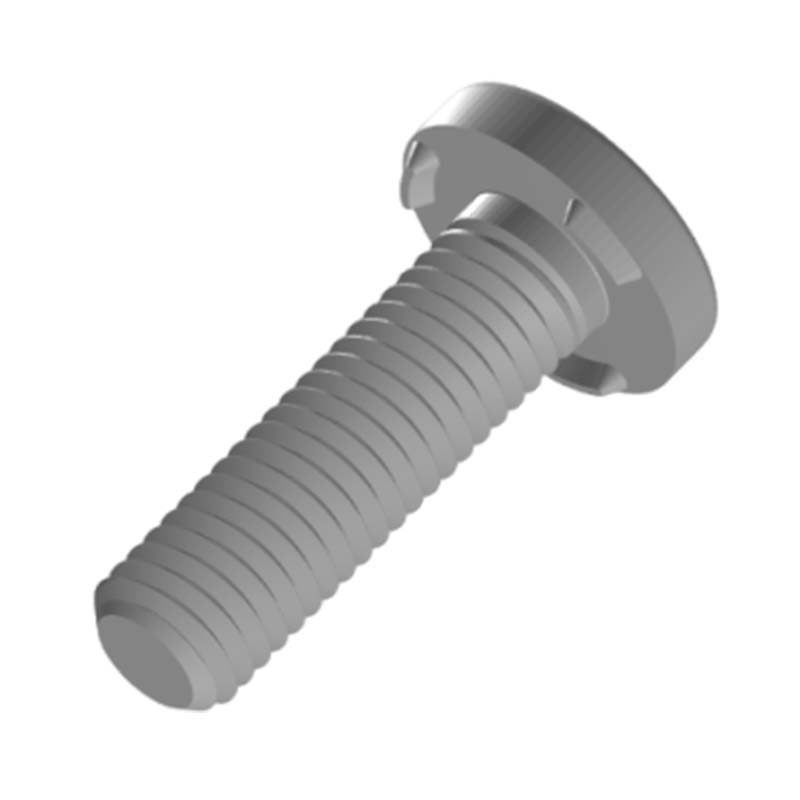

หัวสกรูใต้โครงฉายอยู่ในรูปของแผ่นกลมเรียบง่ายและสม่ำเสมอ สกรูตรงและพื้นผิวมีเกลียวที่สม่ำเสมอและต่อเนื่องซึ่งใช้ในการร่วมมือกับน็อตและส่วนประกอบอื่น ๆ เพื่อให้กระชับ การออกแบบโดยรวมนั้นเรียบง่ายและใช้งานได้จริง

การใช้งาน

สกรูเชื่อมด้านล่างนี้ใช้ในการประกอบเครื่องจักรกลทั่วไป ตัวอย่างเช่น อุปกรณ์ต่างๆ เช่น เครื่องมือกลและเครื่องจักรกลการเกษตร ถูกนำมาใช้ในการเชื่อมต่อท่อ ฐาน และส่วนประกอบระบบส่งกำลังที่ไม่สำคัญ ความเสถียรช่วยให้การทำงานของอุปกรณ์ราบรื่น

สกรูยึดแบบ underweld ใช้ในอุตสาหกรรมการผลิตเฟอร์นิเจอร์ ในระหว่างการประกอบโต๊ะ เก้าอี้ และตัวตู้ แผงและโครงแบบตายตัวจะได้รับการแก้ไขอย่างแน่นหนา หัวกลมไม่ยื่นออกมา หลีกเลี่ยงรอยขีดข่วน และมั่นใจในความปลอดภัยและความสวยงามของการใช้งานในแต่ละวัน นอกจากนี้ยังสามารถใช้ซ่อมแซมอาคารได้อีกด้วย อาคารชั่วคราว โครงสร้างเหล็กน้ำหนักเบา หรือการยึดประตูและหน้าต่าง ตลอดจนรั้ว สามารถเชื่อมต่อได้อย่างรวดเร็วโดยใช้วิธีการเหล่านี้เพื่อให้ตรงตามข้อกำหนดในการรับน้ำหนักและการติดตั้งฐานราก

สกรูเชื่อมแบบฉายภาพเชื่อมอย่างแน่นหนาและมีการเชื่อมต่อที่มั่นคง โดยวิธีการเชื่อมสายฟ้าสามารถนำมารวมกันอย่างใกล้ชิดกับส่วนที่เชื่อมทำให้เกิดความแข็งแรงในการเชื่อมต่อที่แข็งแกร่งมาก มีโอกาสคลายตัวน้อยกว่าการต่อโบลท์ธรรมดา เพิ่มพื้นที่สัมผัสด้วยส่วนที่เชื่อม เมื่อขันน็อตให้แน่น จะสามารถกระจายแรงกดได้เท่าๆ กันมากขึ้น และลดแรงกดบนพื้นผิวของส่วนที่เชื่อม ป้องกันไม่ให้ส่วนที่เชื่อมเสียหายหรือเสียรูป

พารามิเตอร์และคุณสมบัติของผลิตภัณฑ์

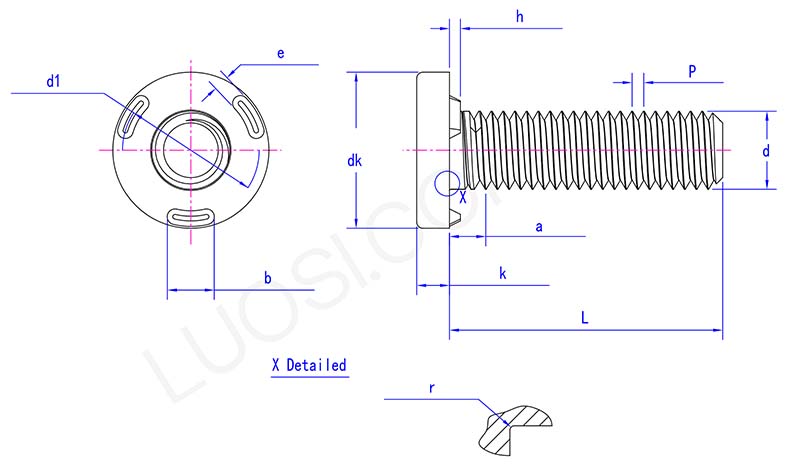

projection underweld screw parameter

จันทร์	ม5	ม6	ม8	ม10
P	0.8	1	1.25	1.5
สูงสุด	12.4	14.4	16.4	20.4
ดีเค ขั้นต่ำ	11.6	13.6	15.6	19.6
เคสูงสุด	2	2.2	3.2	4.2
กิโลนาที	1.6	1.8	2.8	3.8
อีสูงสุด	2.25	2.75	2.25	2.75
อีนาที	1.75	2.25	1.75	2.25
ข สูงสุด	3.3	4.3	5.3	6.3
ข นาที	2.7	3.7	4.7	5.7
ชั่วโมงสูงสุด	0.8	0.9	1.1	1.3
ชั่วโมง	0.6	0.75	0.9	1.1
สูงสุด d1	10	11.5	14	17.5
d1 นาที	9	10.5	13	16.5
นาที	0.2	0.25	0.4	0.4
สูงสุด	0.6	0.7	0.9	1.2
สูงสุด	3.2	4	5	5

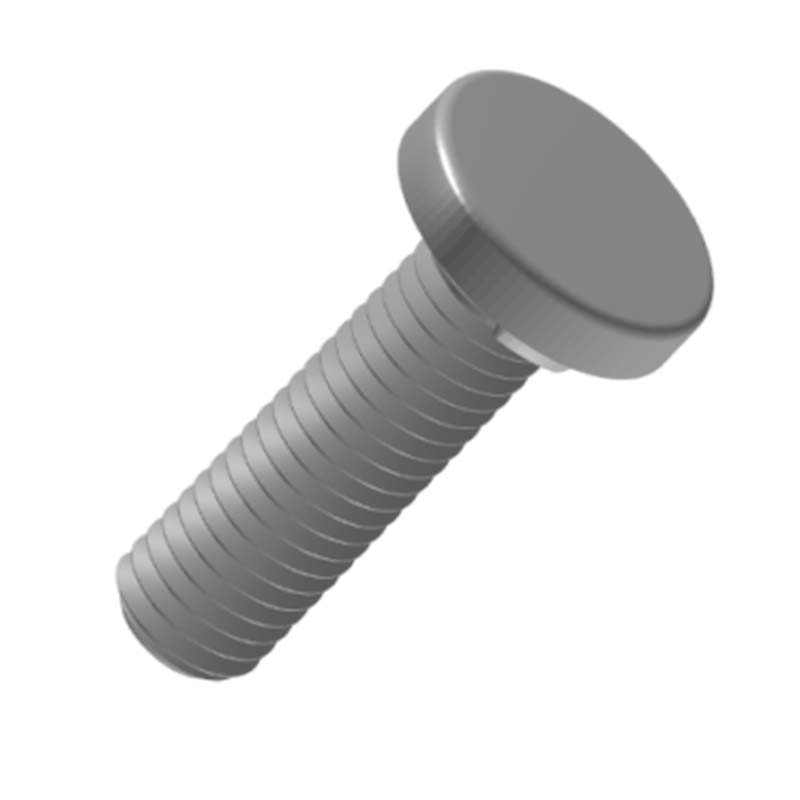

โครงสร้างของสกรูเชื่อมใต้โครงมีความเสถียรมาก หัวกลมเชื่อมต่อในแนวตั้งด้วยสกรูทำให้กระชับพอดี ภายใต้แรงกดสามารถกระจายแรงกดได้อย่างมีประสิทธิภาพและไม่น่าจะทำให้เสียรูปหรือแตกหักทำให้มั่นใจในความน่าเชื่อถือของการเชื่อมต่อ สามารถใช้ประแจธรรมดาและเครื่องมืออื่น ๆ เพื่อใช้งานได้ ไม่จำเป็นต้องมีอุปกรณ์พิเศษ การติดตั้งและถอดประกอบค่อนข้างง่าย ทำให้สะดวกในการบำรุงรักษาและปรับแต่งในภายหลัง
