สกรูเชื่อมฉายด้านบน

สกรูเชื่อมแบบฉายภาพด้านบนได้รับการออกแบบมาโดยเฉพาะสำหรับการเชื่อมแบบชนหน้า พื้นผิว สลักเกลียว มีส่วนยื่นออกมาเล็กน้อยซึ่งสามารถหลอมละลายและยึดติดกับพื้นผิวโลหะได้ เหมาะสำหรับชิ้นส่วนยานยนต์ ชิ้นส่วนโครงไฟฟ้า หรือแผงโลหะ ซัพพลายเออร์Xiaoguo®ให้ตัวอย่างฟรี

แบบอย่าง:Q 199-1999

ส่งคำถาม

รายละเอียดสินค้า

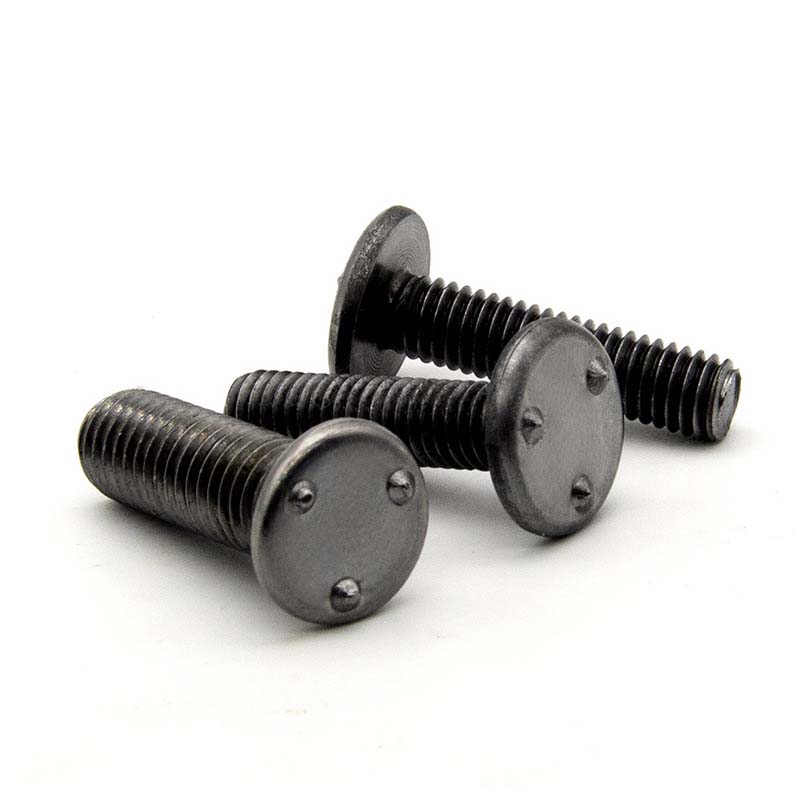

Tสกรูเชื่อมฉายด้านบนส่วนใหญ่ประกอบด้วยสกรูและหัวที่มีแท่นเชื่อมที่ยื่นออกมา ส่วนสกรูมีเกลียวมาตรฐาน และที่ด้านบนมีจำนวนและรูปร่างของส่วนที่ยื่นออกมาจากรอยเชื่อมซึ่งมีความสูงเท่ากันทั้งหมด

ข้อได้เปรียบและการใช้งาน

สกรูเชื่อมปลายปากกาเหนือศีรษะนี้ทั้งแข็งแรงและมีประสิทธิภาพ ในระหว่างกระบวนการเชื่อม กระแสจะมุ่งไปที่แท่นเชื่อมแบบนูน ซึ่งทำให้โบลต์และชิ้นส่วนที่เชื่อมสามารถเชื่อมต่อเข้าด้วยกันได้อย่างแน่นหนาในเวลาที่สั้นกว่าการเชื่อมแบบธรรมดามาก สถานีเชื่อมนูนทั้งสามสถานีสามารถช่วยให้โบลต์ค้นหาตำแหน่งที่ถูกต้องได้โดยอัตโนมัติ

สกรูเชื่อมแบบฉายภาพด้านบนใช้ในอุตสาหกรรมการผลิตยานยนต์ ในการผลิตตัวถังรถยนต์ โบลท์ชนิดนี้ถูกนำมาใช้กันอย่างแพร่หลายในการเชื่อมต่อส่วนประกอบต่างๆ เช่นในการติดตั้งเบาะรถยนต์ ขั้นแรก สลักเกลียวจะถูกเชื่อมเข้ากับตัวรถโดยการเชื่อมที่ยื่นออกมา จากนั้นรูสำหรับติดตั้งเบาะนั่งจะอยู่ในแนวเดียวกับสลักเกลียว และขันน็อตให้แน่นเพื่อยึดเบาะให้แน่นหนา เพื่อให้แน่ใจว่าเบาะนั่งจะไม่สั่นระหว่างการเคลื่อนที่ของรถ

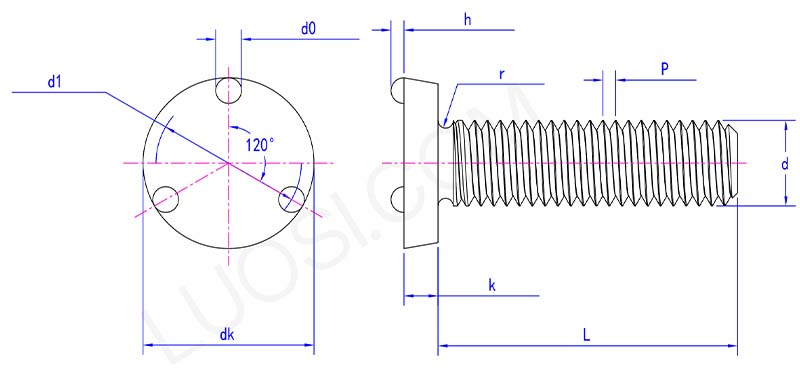

top projection weld screw parameter

จันทร์	ม4	ม5	ม6	ม8	ม10	ม12
P	0.7	0.8	1	1.25	1.5	1.75
สูงสุด	11.5	12.5	14.5	19	21	24
ดีเค ขั้นต่ำ	11.23	12.23	14.23	18.67	20.67	23.67
เคสูงสุด	2	2.5	2.5	3.5	4	5
กิโลนาที	1.75	2.25	2.25	3.25	3.75	4.75
นาที	0.2	0.2	0.3	0.3	0.4	0.4
สูงสุด d1	8.75	9.75	10.75	14.25	16.25	18.75
d1 นาที	8.5	9.5	10.5	14	16	18.5
ชั่วโมงสูงสุด	1.25	1.25	1.25	1.45	1.45	1.65
ชั่วโมง	0.9	0.9	0.9	1.1	1.1	1.3
สูงสุด d0	2.6	2.6	2.6	3.1	3.1	3.6
d0 นาที	2.4	2.4	2.4	2.9	2.9	3.4

สกรูเชื่อมใช้ในการผลิตเครื่องใช้ในครัว ในระหว่างกระบวนการผลิตเครื่องใช้ในครัว เช่น เมื่อผลิตอุปกรณ์ต่างๆ เช่น เตาอบ เตาไมโครเวฟ และเครื่องล้างจาน เมื่อติดตั้งฐานรองท่อความร้อน ตัวกั้นถาด และส่วนประกอบอื่นๆ ภายในเตาอบ ส่วนประกอบเหล่านั้นจะถูกเชื่อมเข้ากับแผ่นรองด้านในหรือเปลือกด้านนอกของเตาอบก่อน จากนั้นส่วนประกอบที่เกี่ยวข้องจะถูกยึดโดยการขันสกรูเข้ากับส่วนเกลียวของสลักเกลียว.

คุณสมบัติผลิตภัณฑ์

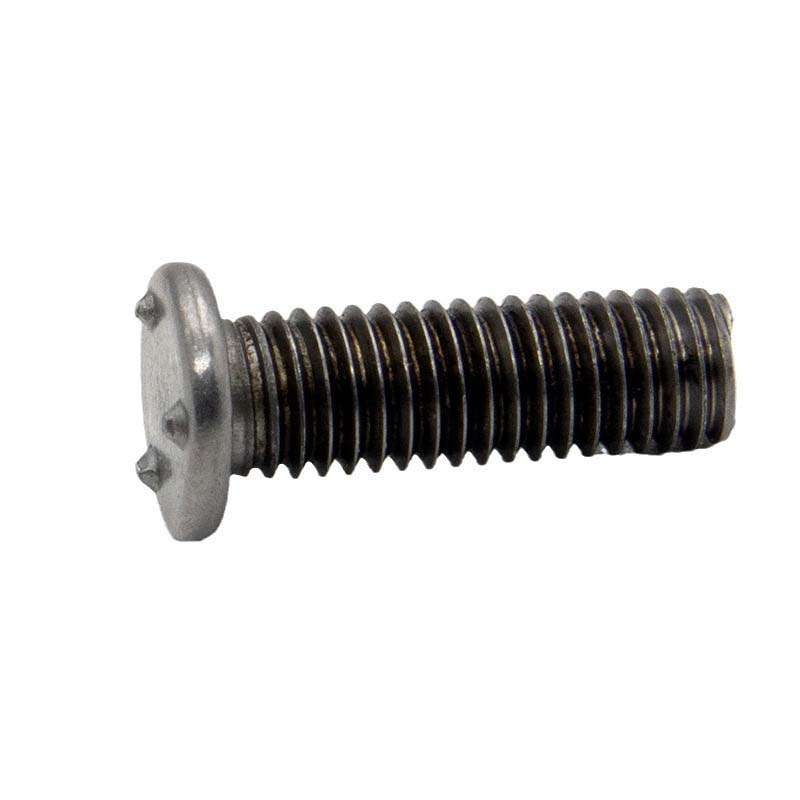

คุณลักษณะที่โดดเด่นที่สุดของสกรูเชื่อมแบบฉายภาพด้านบนคือแท่นเชื่อมที่ยื่นออกมาเป็นเอกลักษณ์ที่ส่วนหัว เครื่องเชื่อมแบบจุดเหล่านี้มีรูปร่างสม่ำเสมอและมีขนาดสม่ำเสมอ ในระหว่างกระบวนการเชื่อม พวกเขาสามารถรวมกระแสได้อย่างแม่นยำ ทำให้มั่นใจได้ถึงผลการเชื่อมที่มั่นคงและเชื่อถือได้พร้อมรับประกันคุณภาพการเชื่อม เนื่องจากมีสถานีเชื่อมนูน ความเสียหายต่อพื้นผิวของชิ้นส่วนที่เชื่อมในระหว่างกระบวนการเชื่อมจึงค่อนข้างน้อย และสามารถรักษาลักษณะและประสิทธิภาพของชิ้นส่วนที่เชื่อมได้ดีขึ้น
