6 Projection Hex Weld Nut พร้อมหน้าแปลน

ซัพพลายเออร์และผู้ผลิตในจีน Xiaoguo® 6 น็อตเชื่อมหกเหลี่ยมพร้อมหน้าแปลนผลิตขึ้นผ่านกระบวนการมุ่งหน้าเย็นที่แม่นยำ ทำให้มั่นใจได้ถึงจุดเชื่อมที่สม่ำเสมอและคุณภาพการเชื่อมที่สม่ำเสมอ โรงงานมีประสิทธิภาพการผลิตสูงและอัตราคุณสมบัติผลิตภัณฑ์สูงถึง 99.8% ซึ่งสามารถตอบสนองความต้องการการจัดซื้อขนาดใหญ่ของลูกค้า

ส่งคำถาม

รายละเอียดสินค้า

วิธีการใช้น็อตเชื่อมหกเหลี่ยมฉายภาพ 6 ตัวพร้อมหน้าแปลน?

การใช้น็อตเชื่อมหกเหลี่ยมฉายภาพ 6 ตัวพร้อมหน้าแปลนอย่างถูกต้องเกี่ยวข้องกับสามขั้นตอน: การเตรียมก่อนการเชื่อม การดำเนินการเชื่อม และการตรวจสอบหลังการเชื่อมและการประกอบสลักเกลียว

【1】การเตรียมก่อนการเชื่อม

(1) ตรวจสอบคุณสมบัติเฉพาะของน็อต

ตรวจสอบว่าข้อมูลจำเพาะของเกลียว เกรดประสิทธิภาพ และการปรับสภาพพื้นผิวสอดคล้องกับการออกแบบหรือไม่ การใช้คุณสมบัติที่ไม่ถูกต้องจะส่งผลให้สลักเกลียวไม่พอดีหรือความแข็งแรงในการเชื่อมไม่เพียงพอ

(2) ตรวจสอบวัสดุฐาน

วัสดุฐานควรเป็นโลหะที่เชื่อมได้ (เช่น เหล็กกล้าคาร์บอนต่ำ เหล็กชุบสังกะสี สแตนเลส ฯลฯ) โดยมีความหนาอยู่ในช่วงที่แนะนำสำหรับน็อต (โดยทั่วไปคือ 0.8 ถึง 3.0 มม.)

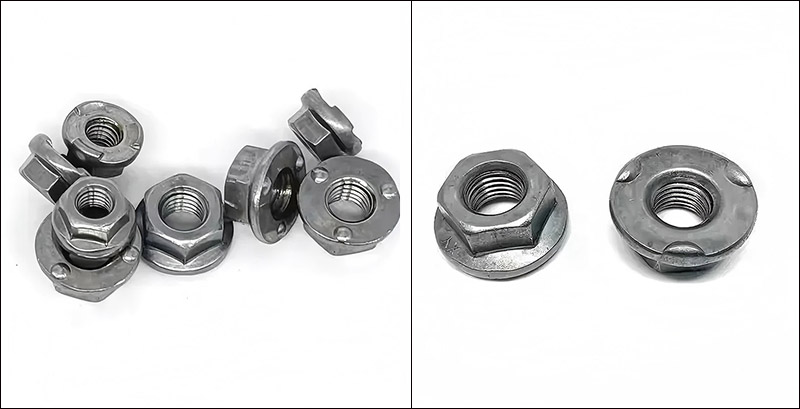

6 Projection Hex Weld Nut with Flange

【2】การดำเนินการเชื่อม

(1) การเชื่อมด้วยมือ (สำหรับชิ้นเดียวหรือชุดเล็ก)

วางน็อตเชื่อมหกเหลี่ยมฉายภาพ 6 ตัวพร้อมหน้าแปลนบนหมุดกำหนดตำแหน่งอิเล็กโทรดด้านล่าง โดยให้พื้นผิวหน้าแปลนคว่ำลง และส่วนที่ยื่นออกมาสัมผัสกับชิ้นงาน

ปิดชิ้นงาน (วัสดุฐาน) ไว้เหนือน็อต เพื่อให้ส่วนที่ยื่นออกมาของน็อตสัมผัสกับชิ้นงานอย่างใกล้ชิด

เริ่มเครื่องเชื่อม ลดอิเล็กโทรดด้านบน ออกแรงกด และเปิดเครื่อง

รักษาความดันไว้ในช่วงเวลาสั้นๆ (pressure retention) ทำให้แกนหลอมเหลวแข็งตัว

ยกอิเล็กโทรดและถอดชิ้นงานออก

(2) การเชื่อมอัตโนมัติ (ชุดใหญ่)

การใช้โต๊ะสั่นสำหรับการป้อนอัตโนมัติ น็อตจะถูกส่งเข้าไปในห้องวางตำแหน่งอิเล็กโทรดด้านล่าง

หุ่นยนต์หรือสายพานลำเลียงจะเคลื่อนย้ายชิ้นงานไปยังสถานีเชื่อม

กระบวนการเชื่อมถูกควบคุมโดย PLC และมีการตรวจสอบพารามิเตอร์แบบเรียลไทม์

ปล่อยอัตโนมัติหลังการเชื่อม

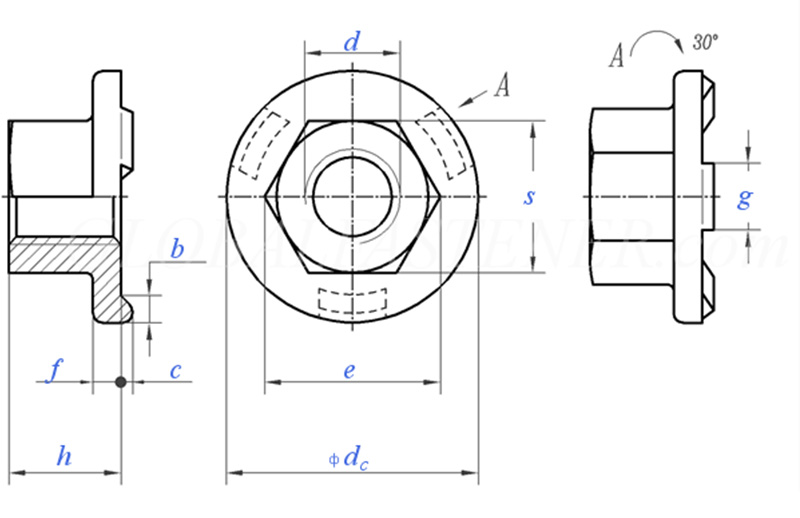

6 Projection Hex Weld Nut with Flange

ขนาดเกลียว			ม5	ม6	ม8	ม10	ม12	ม14	ม16
d			ม5	ม6	ม8	ม10	ม12	ม14	ม16
P	สนามเกลียวหยาบ		0.8	1	1.25	1.5	1.75	2	2
P	สนามด้ายละเอียด		/	/	/	/	15	1.5	1.5
C	ขนาดที่กำหนด	±0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
ดีซี	สูงสุด		15.5	18.5	22.5	26.5	30.5	33.5	36.5
ดีซี	นาที		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	นาที		8.2	10.6	13.6	16.9	19.4	22.4	25
e	สูงสุด		8.5	10.9	14	17.5	20	23	26
f	ขนาดที่กำหนด	±0.25	1.7	2	2.5	3	3	4	4
g	ขนาดที่กำหนด	±0.1	4	5	6	7	8	8	8
m	นาที		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	สูงสุด		5	7	10	13	15	17	19.5
S	สูงสุด		8	10	13	16	18	21	24
S	นาที		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	สูงสุด=ขนาดที่ระบุ		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	นาที		2	2.5	2.5	2.75	3	3.25	3.5
ต่อ 1,000 หน่วยกก			/	5.7	12.2	21.8	29.4	45.8	/
