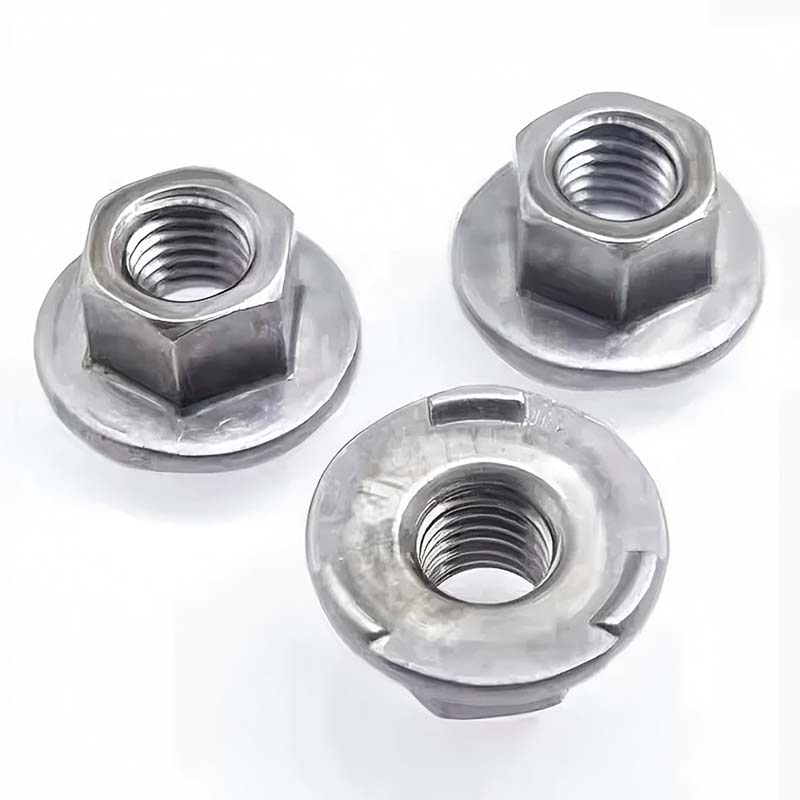

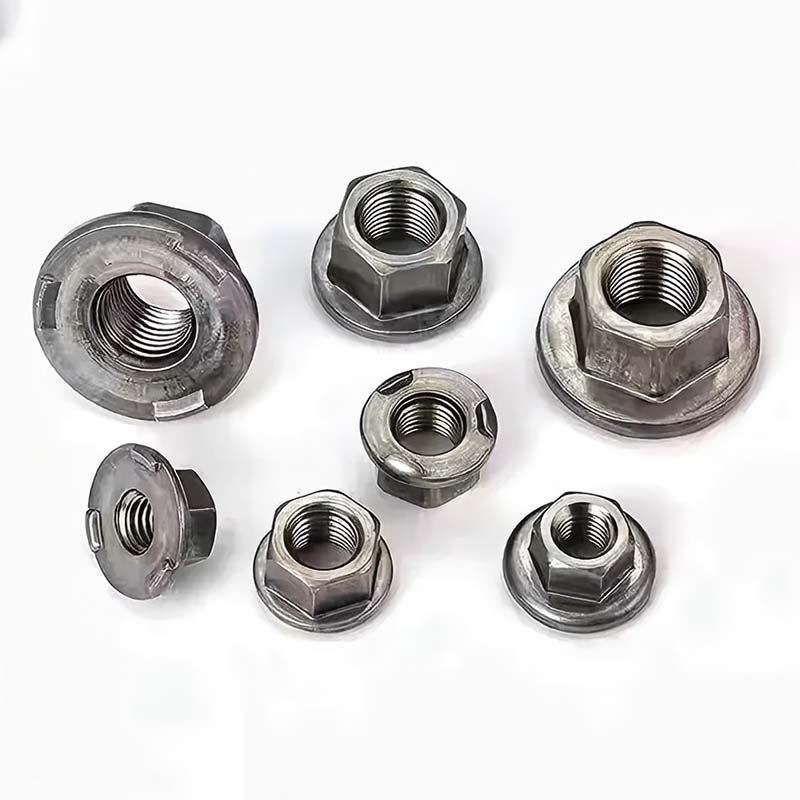

น็อตเชื่อม Hex แบบมีหน้าแปลน

เมื่อใดก็ตามที่คุณต้องการเชื่อมน็อต คุณสามารถไว้วางใจผู้ผลิตและผู้จัดจำหน่ายน็อตเชื่อมหกเหลี่ยมของ Xiaoguo® ในจีนได้ เราให้บริการลูกค้ามากกว่า 500 รายทั่วโลก ตั้งแต่แผ่นบาง 1 มม. ไปจนถึงแผ่นหนา 10 มม. การเชื่อมมีความแม่นยำและมั่นคง เราสนับสนุนลูกค้าในการทำการทดสอบตัวอย่างขนาดเล็กก่อน และยังมีส่วนลดสำหรับการซื้อจำนวนมากอีกด้วย

ส่งคำถาม

รายละเอียดสินค้า

ข้อได้เปรียบหลัก

น็อตเชื่อมหกเหลี่ยมแบบหน้าแปลนผสานรวมการวางตำแหน่งที่แม่นยำ การป้องกันการคลายตัวอย่างถาวร การประกอบด้านเดียว และความแข็งแรงที่ปรับได้ ในขณะเดียวกัน ก็ช่วยลดจำนวนชิ้นส่วนและชั่วโมงการทำงาน ทำให้เป็นน็อตเชื่อมที่ต้องการสำหรับการเชื่อมต่อโลหะแผ่นบาง

(1) การรวมหน้าแปลน

ติดตั้งพื้นผิวหน้าแปลนที่ขยายใหญ่ขึ้นซึ่งกระจายแรงกดอย่างสม่ำเสมอและป้องกันไม่ให้แผ่นเพลทบางยุบ ไม่จำเป็นต้องมีเครื่องซักผ้าเพิ่มเติม

(2) สามแพลตฟอร์มที่ยกขึ้น ตำแหน่งที่แม่นยำ

พื้นผิวด้านล่างของหน้าแปลนมีส่วนยื่นจากการเชื่อมที่ทำมุม 120° สามจุด ซึ่งจะจัดตำแหน่งและป้องกันการเคลื่อนตัวโดยอัตโนมัติ

(3) การป้องกันการคลายตัวอย่างถาวร

หลังจากการเชื่อม น็อตเชื่อมหกเหลี่ยมแบบมีหน้าแปลนและวัสดุฐานจะกลายเป็นส่วนสำคัญ ภายใต้สภาวะการสั่นสะเทือนและการกระแทก มันจะไม่มีวันคลายตัว

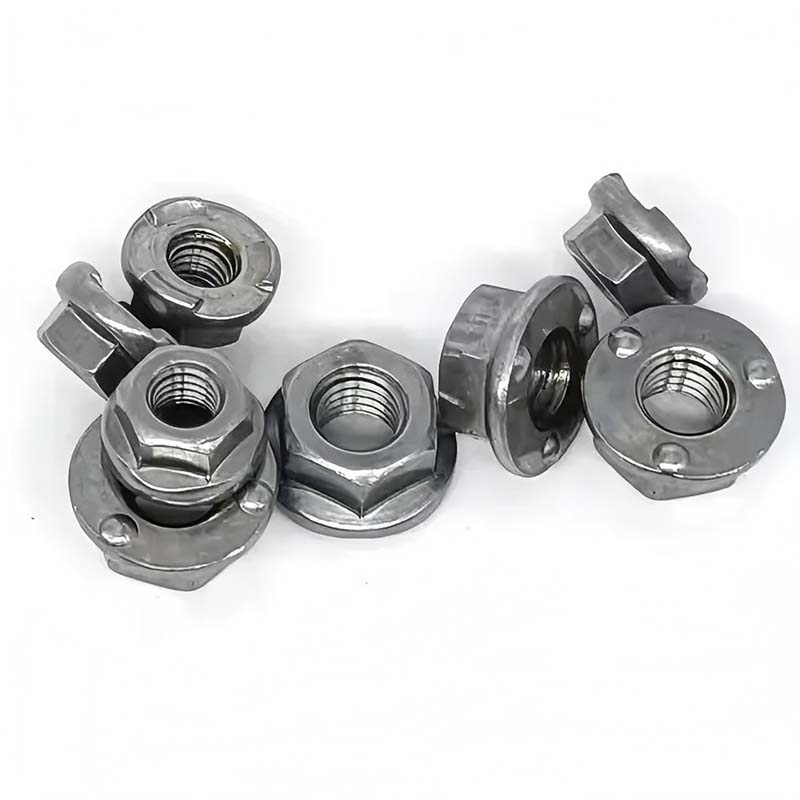

Flanged Hex Weld Nut

(4) เกรดความแข็งแกร่งเต็มรูปแบบ (เกรด 4.8 - 10.9)

เหล็กกล้าคาร์บอนต่ำ (เกรด 4.8/6.8), เหล็กกล้าคาร์บอนปานกลาง/โลหะผสม (เกรด 8.8/10.9), เหล็กกล้าไร้สนิม (A2-70/A4-70) มีให้เลือกเป็นตัวเลือก ความแข็งแกร่งสามารถจับคู่ได้ตามความต้องการ ตั้งแต่เครื่องใช้ในครัวเรือนไปจนถึงโครงรถบรรทุกหนัก

(5) มีโซลูชั่นป้องกันการกัดกร่อนให้เลือกมากมาย:

การชุบสังกะสีด้วยไฟฟ้า (สเปรย์เกลือ 48-120 ชั่วโมง), การชุบสังกะสีแบบจุ่มร้อน (500 ชั่วโมง+), Dacromet (1000 ชั่วโมง+), สแตนเลสสีธรรมชาติ (304/316) ฯลฯ เหมาะสำหรับสภาพแวดล้อมที่รุนแรง เช่น พื้นที่ชายฝั่ง โรงงานเคมี และสถานที่กลางแจ้ง

(6) ประกอบด้านเดียว ไม่จำเป็นต้องใช้เครื่องมือที่ด้านหลัง

น็อตถูกเชื่อมเข้ากับชิ้นงาน เพียงขันโบลท์จากด้านหนึ่งให้แน่นโดยไม่ต้องใช้ประแจเพื่อยึดไว้ที่ด้านหลัง เหมาะอย่างยิ่งสำหรับพื้นที่แคบ เช่น กล่องปิด และช่องภายในตัวรถ

(7) เหมาะสำหรับการผลิตอัตโนมัติขนาดใหญ่

การขึ้นรูปแบบเย็น + การทำเกลียว โดยมีความสม่ำเสมอของมิติที่ดี เมื่อใช้ร่วมกับแผ่นสั่นสะเทือนป้อนอัตโนมัติและเครื่องเชื่อมจุดต้านทาน ค่าใช้จ่ายในการยึดชิ้นเดียวจะต่ำกว่าโซลูชัน "น็อต + แหวนรอง" มาก

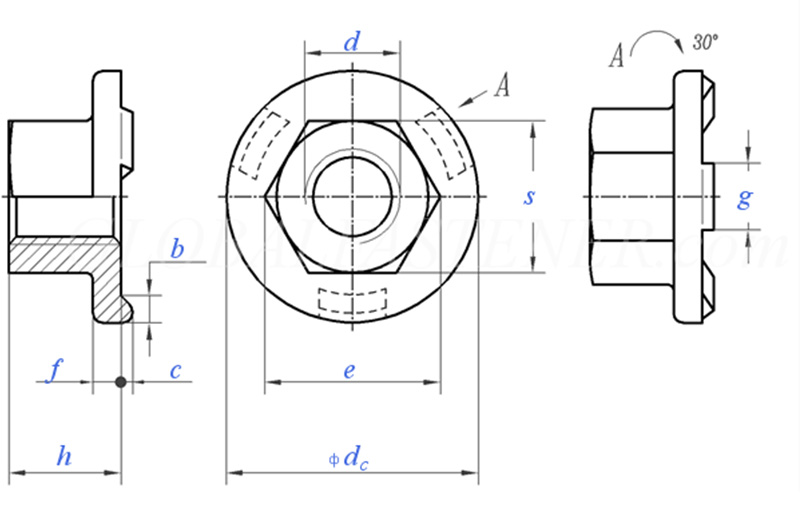

Flanged Hex Weld Nut

ขนาดเกลียว			ม5	ม6	ม8	ม10	ม12	ม14	ม16
d			ม5	ม6	ม8	ม10	ม12	ม14	ม16
P	สนามเกลียวหยาบ		0.8	1	1.25	1.5	1.75	2	2
P	สนามด้ายละเอียด		/	/	/	/	15	1.5	1.5
C	ขนาดที่กำหนด	±0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
ดีซี	สูงสุด		15.5	18.5	22.5	26.5	30.5	33.5	36.5
ดีซี	นาที		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	นาที		8.2	10.6	13.6	16.9	19.4	22.4	25
e	สูงสุด		8.5	10.9	14	17.5	20	23	26
f	ขนาดที่กำหนด	±0.25	1.7	2	2.5	3	3	4	4
g	ขนาดที่กำหนด	±0.1	4	5	6	7	8	8	8
m	นาที		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	สูงสุด		5	7	10	13	15	17	19.5
S	สูงสุด		8	10	13	16	18	21	24
S	นาที		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	สูงสุด=ขนาดที่ระบุ		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	นาที		2	2.5	2.5	2.75	3	3.25	3.5
ต่อ 1,000 หน่วยกก			/	5.7	12.2	21.8	29.4	45.8	/

ฟิลด์แอปพลิเคชัน

น็อตเชื่อมหกเหลี่ยมแบบหน้าแปลนถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมและสถานการณ์ต่อไปนี้ เนื่องจากมีข้อดี เช่น การเชื่อมที่แข็งแกร่ง การวางตำแหน่งที่แม่นยำ การป้องกันการคลายที่เชื่อถือได้ และการประกอบแบบด้านเดียว

(1) การผลิตรถยนต์: น็อตเชื่อมหกเหลี่ยมแบบหน้าแปลนใช้สำหรับติดตั้งกันชน ที่นั่ง แผงหน้าปัด อุปกรณ์ตกแต่งประตู ฯลฯ

(2) เครื่องใช้ไฟฟ้าและตู้ไฟฟ้า: จุดเชื่อมต่อแบบเกลียวของเปลือกตู้เย็น เครื่องซักผ้า และเครื่องปรับอากาศ ฐานการติดตั้งกล่องกระจายสินค้าและตู้ควบคุม

(3) อุปกรณ์เครื่องจักรกล: การยึดฝาครอบโลหะแผ่น ฝาครอบป้องกัน และส่วนรองรับ

(4) สถาปัตยกรรมและฮาร์ดแวร์: การเชื่อมต่อโครงสร้างเหล็กเบา ส่วนประกอบโลหะสำเร็จรูป

(5) การขนส่งทางรถไฟ: อุปกรณ์ตกแต่งภายในรถม้า และการซ่อมอุปกรณ์ไฟฟ้า

(6) พลังงานใหม่: ตัวเครื่องอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ ตัวตู้เก็บพลังงาน
