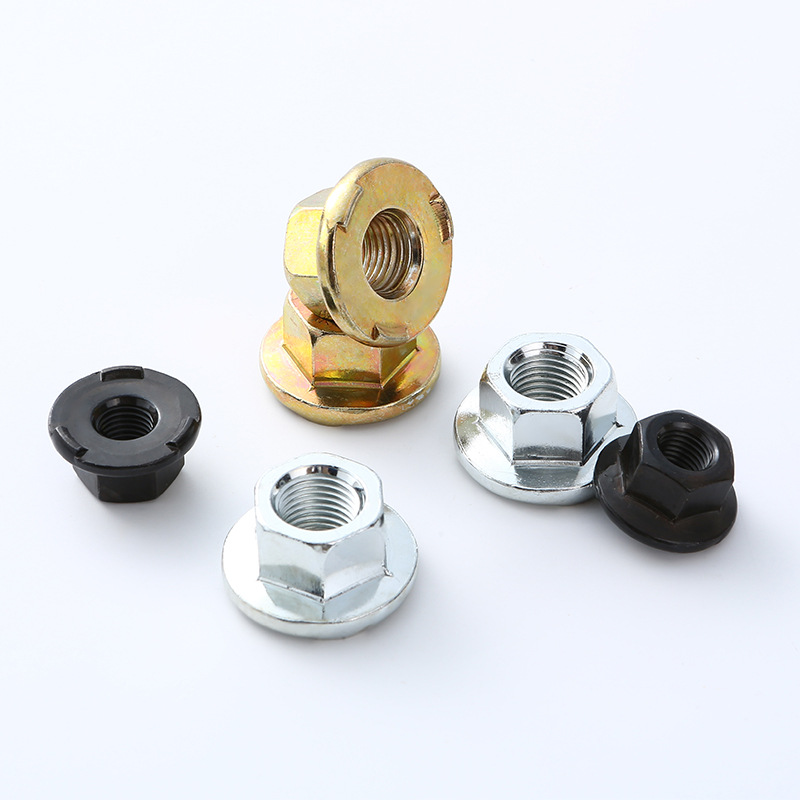

ถั่วเชื่อมหน้าแปลน Hex

พื้นผิวหน้าแปลนของXiaoguo®จากน็อตเชื่อมหน้าแปลน Hex ของจีนแทนที่ปะเก็นแบบแบนในระหว่างการใช้งาน ช่วยประหยัดกระบวนการจัดซื้อและการประกอบปะเก็น ต้นทุนโดยรวมของผลิตภัณฑ์ลดลง 30% เป็นตัวเลือกที่ต้องการสำหรับการจัดซื้อจัดจ้างทางวิศวกรรม หากคุณสนใจกรุณาฝากข้อความไว้แล้วเราจะจัดทำรายการราคา

ส่งคำถาม

รายละเอียดสินค้า

กระบวนการเชื่อม

กระบวนการเชื่อมหลักของน็อตเชื่อมหน้าแปลน Hex คือการเชื่อมจุดต้านทาน เป็นวิธีการเชื่อมต่อที่มีประสิทธิภาพและเชื่อถือได้ หลักการทำงานมีความชาญฉลาด: พื้นผิวหน้าแปลนของน็อตมีส่วนที่ยื่นออกมาซึ่งออกแบบมาอย่างพิถีพิถัน เมื่อกระแสเชื่อมไหลผ่าน ส่วนที่ยื่นออกมาเหล่านี้จะกลายเป็นบริเวณที่มีความต้านทานความเข้มข้นสูงสุด ภายใต้แรงกดดันอันมหาศาล พวกมันจะละลายอย่างรวดเร็ว ทำให้เกิดแกนเชื่อมที่แข็งแกร่ง กระบวนการทำงานสามารถแบ่งออกเป็นสี่ขั้นตอน:

(1) การวางตำแหน่งและแรงกดดัน

ระบบป้อนอัตโนมัติจะวางตำแหน่งน็อตเชื่อมหน้าแปลนหกเหลี่ยมบนวัสดุฐานอย่างแม่นยำ อิเล็กโทรดด้านบนและด้านล่างใช้แรงดันที่ตั้งไว้ล่วงหน้า เพื่อให้แน่ใจว่าน็อตและแผ่นโลหะจะแน่นพอดี

(2) เครื่องทำความร้อนไฟฟ้า

กระแสหลายพันแอมแปร์ไหลผ่านส่วนที่ยื่นออกมาในทันที ทำให้พื้นที่ด้านล่างละลายอย่างรวดเร็ว

(3) การเก็บความดันและการตกผลึก

หลังจากที่กระแสไฟถูกตัดออก แรงดันอิเล็กโทรดจะยังคงรักษาไว้ ปล่อยให้โลหะหลอมเหลวเย็นลงและตกผลึกภายใต้แรงดัน ทำให้เกิดแกนเชื่อมที่มีความหนาแน่นสูง

(4) รีเซ็ตและเสร็จสิ้น

อิเล็กโทรดถูกยกขึ้น และการเชื่อมหนึ่งรอบเสร็จสิ้น น็อตเชื่อมถูกรวมเข้ากับแผ่นโลหะ และความแข็งแรงของเกลียวมักจะสูงกว่าของวัสดุฐานนั่นเอง

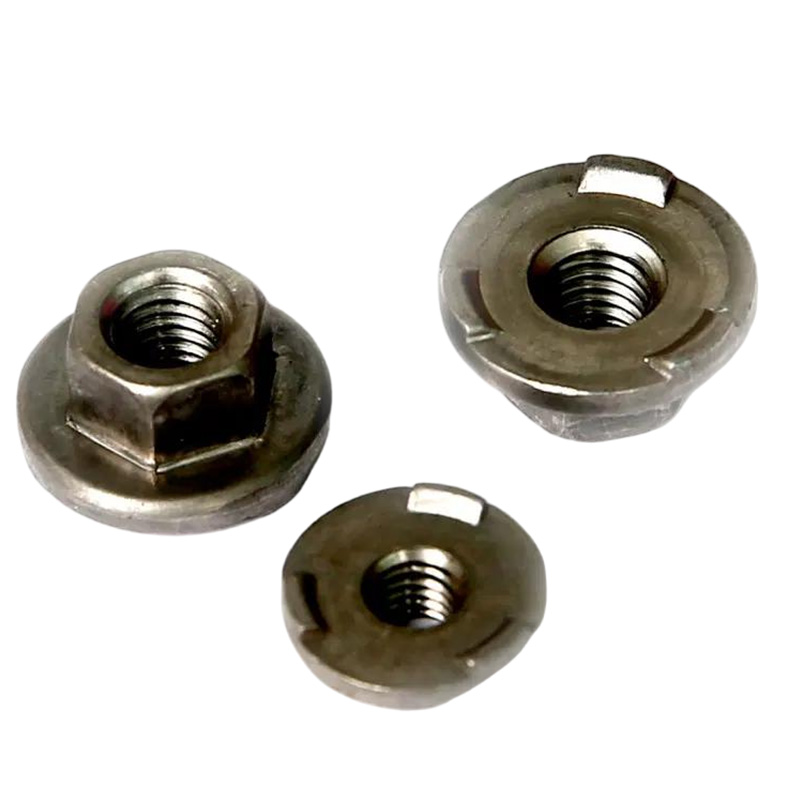

Hex Flange Welding Nuts

พารามิเตอร์กระบวนการที่สำคัญ

เพื่อให้บรรลุคุณภาพการเชื่อมที่เหมาะสมที่สุดสำหรับน็อตเชื่อมหน้าแปลนหกเหลี่ยม การควบคุมพารามิเตอร์หลักสามประการต่อไปนี้อย่างแม่นยำมีความสำคัญอย่างยิ่ง:

(1) กระแสเชื่อม

นี่เป็นปัจจัยหลักที่ส่งผลต่อความแข็งแรงในการเชื่อม หากกระแสไฟต่ำเกินไปจะส่งผลให้การเชื่อมไม่สมบูรณ์ หากสูงเกินไปอาจทำให้เกิดการกระเด็นหรือ "ไหม้" ของน็อตเชื่อมหน้าแปลนหกเหลี่ยมได้

(2) แรงดันอิเล็กโทรด

มีความจำเป็นต้องให้แรงกดที่เพียงพอเพื่อให้แน่ใจว่าชิ้นงานสัมผัสกันแน่น แต่แรงกดที่มากเกินไปอาจทำให้ส่วนที่ยื่นออกมาบดขยี้ก่อนเวลาอันควร ซึ่งจะทำให้ผลการเชื่อมลดลง

(3) เวลาในการเชื่อม

โดยปกติจะใช้เวลาสั้นมาก (ไม่กี่สิบมิลลิวินาที) และใช้เพื่อควบคุมความร้อนที่ป้อนเข้า เพื่อป้องกันไม่ให้น็อตร้อนเกินไป

ยกตัวอย่างการเชื่อมแผ่นเหล็กคาร์บอนต่ำ 1.5 มม. พร้อมน็อตเชื่อมหน้าแปลนหกเหลี่ยม M8 ทั่วไป พารามิเตอร์อ้างอิงคือ:

แรงดันอิเล็กโทรด: 2.5 - 4.0 กิโลนิวตัน

กระแสเชื่อม: 8 - 11 kA

เวลาในการเชื่อม: 8 - 15 รอบ (ประมาณ 0.16 - 0.3 วินาที)

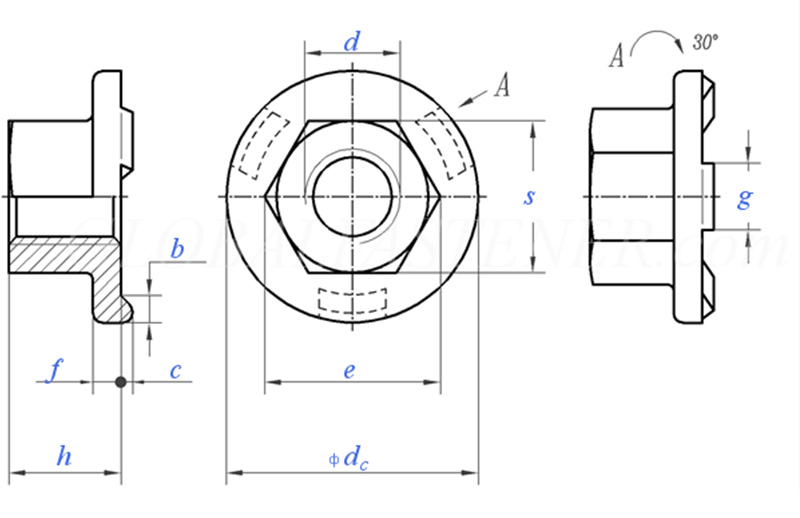

Hex Flange Welding Nuts

ขนาดเกลียว			ม5	ม6	ม8	ม10	ม12	ม14	ม16
d			ม5	ม6	ม8	ม10	ม12	ม14	ม16
P	สนามเกลียวหยาบ		0.8	1	1.25	1.5	1.75	2	2
P	สนามด้ายละเอียด		/	/	/	/	15	1.5	1.5
C	ขนาดที่กำหนด	±0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
ดีซี	สูงสุด		15.5	18.5	22.5	26.5	30.5	33.5	36.5
ดีซี	นาที		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	นาที		8.2	10.6	13.6	16.9	19.4	22.4	25
e	สูงสุด		8.5	10.9	14	17.5	20	23	26
f	ขนาดที่กำหนด	±0.25	1.7	2	2.5	3	3	4	4
g	ขนาดที่กำหนด	±0.1	4	5	6	7	8	8	8
m	นาที		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	สูงสุด		5	7	10	13	15	17	19.5
S	สูงสุด		8	10	13	16	18	21	24
S	นาที		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	สูงสุด=ขนาดที่ระบุ		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	นาที		2	2.5	2.5	2.75	3	3.25	3.5
ต่อ 1,000 หน่วยกก			/	5.7	12.2	21.8	29.4	45.8	/
