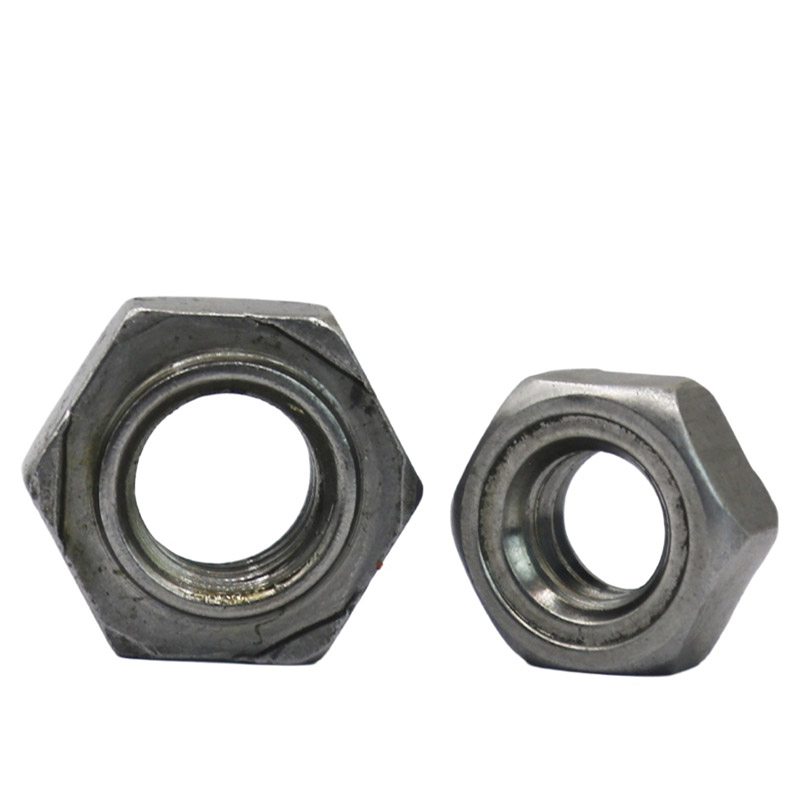

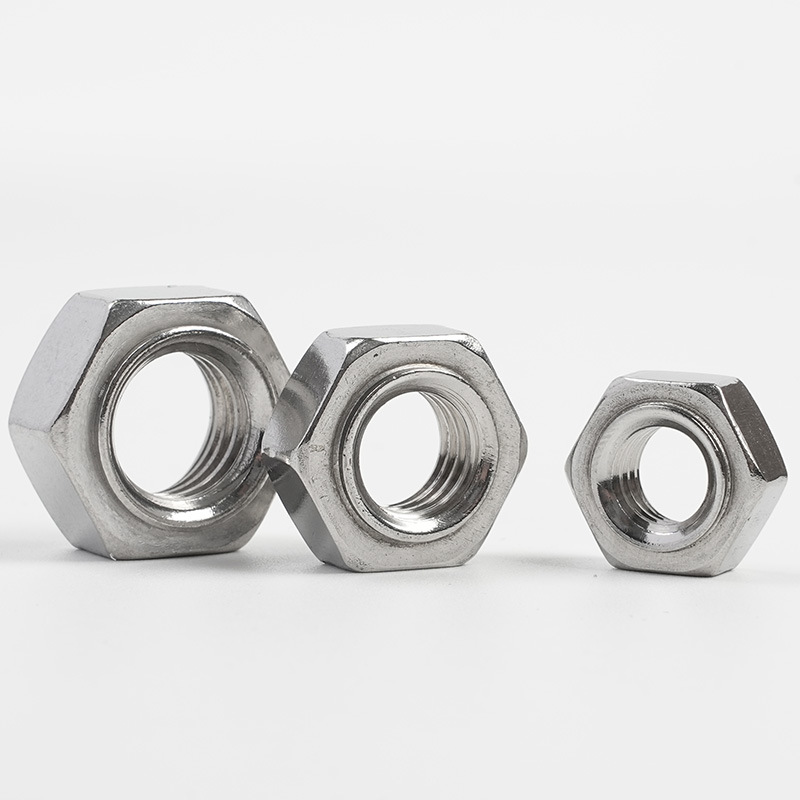

น็อตเชื่อม Hex Projection

เมื่อเปรียบเทียบกับการใช้สลักเกลียวและแหวนรองร่วมกัน Xiaoguo® Hex Projection Weld Nuts มีความคล่องตัวมากกว่าและอำนวยความสะดวกในการจัดการสินค้าคงคลัง หากลูกค้าท่านใดสนใจ เราสามารถเสนอส่วนหนึ่งให้เป็นตัวอย่างฟรีสำหรับการทดสอบผลิตภัณฑ์เบื้องต้นได้

แบบอย่าง:JIS B1196-1.1-1982

ส่งคำถาม

รายละเอียดสินค้า

การติดตั้ง Hex Projection Weld Nuts ส่วนใหญ่ทำได้ผ่านการเชื่อมจุดแบบต้านทาน นี่คือคู่มือการติดตั้ง

【1】การเตรียมการเชื่อม

(1) การเตรียมชิ้นงาน

1. ข้อกำหนดด้านวัสดุ: วัสดุฐานควรเป็นโลหะที่เชื่อมได้ (เช่น เหล็กคาร์บอนต่ำ เหล็กชุบสังกะสี สแตนเลส ฯลฯ) โดยมีความหนาตั้งแต่ 0.5 มม. ถึง 5.0 มม.

2.การทำความสะอาดพื้นผิว: ก่อนการเชื่อม จะต้องกำจัดสิ่งปนเปื้อนทั้งหมด เช่น น้ำมัน สนิม สี และชั้นสังกะสีในบริเวณการเชื่อมของวัสดุฐานออก

3. การดำเนินการหาตำแหน่งรู: สำหรับน็อตที่ขันแล้ว (พร้อมหมุดนำ) จำเป็นต้องเจาะรูล่วงหน้าบนวัสดุฐาน

(2) อุปกรณ์เชื่อม

แหล่งพลังงานในการเชื่อม: ขอแนะนำให้ใช้เครื่องเชื่อมกระแสตรงอินเวอร์เตอร์ความถี่ปานกลาง

②ความจุของเครื่องเชื่อม: เครื่องเชื่อมต้องมีความจุพลังงานเพียงพอเพื่อให้แน่ใจว่าพารามิเตอร์การเชื่อมอยู่ในช่วงการทำงานปกติ

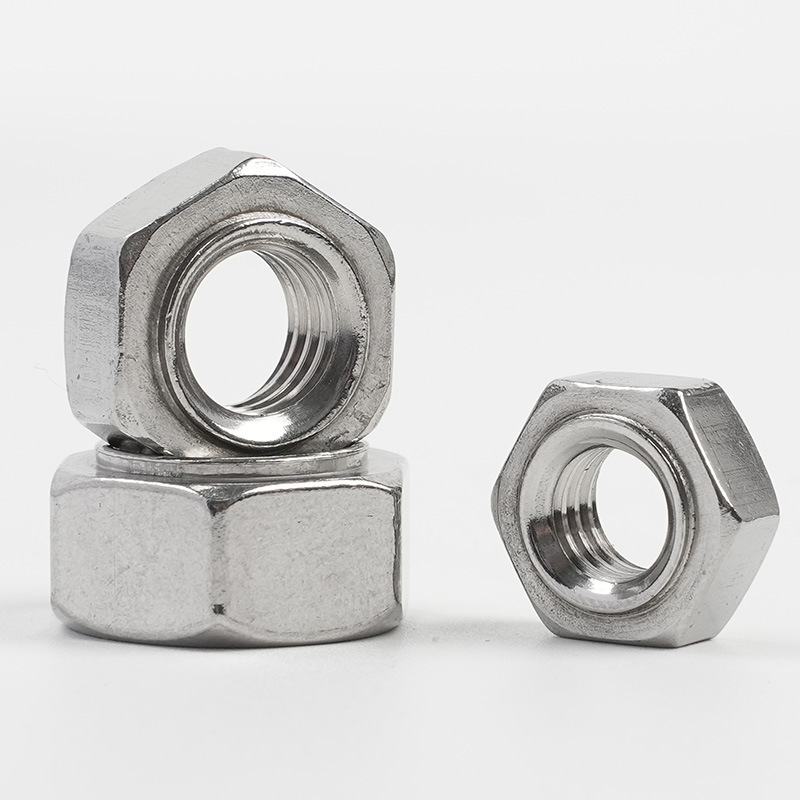

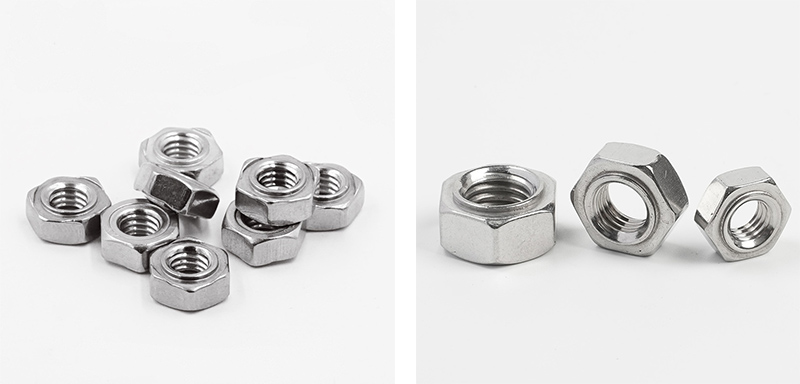

Hex Projection Weld Nuts

【2】การตั้งค่าพารามิเตอร์การเชื่อม

(1) แรงดันอิเล็กโทรด

น๊อตเชื่อมเหล็กกล้าคาร์บอนต่ำขนาดเล็ก: 300 - 1,000 psi (ประมาณ 2.1 - 6.9 MPa)

น็อตสำหรับงานเชื่อมขนาดใหญ่: 1,000 - 2,000 psi (ประมาณ 6.9 - 13.8 MPa)

น็อตเชื่อมสเตนเลส:1,500 ~ 5,000 psi (ประมาณ 10.3 ~ 34.5 MPa)

(2) กระแสเชื่อม

กระแสไฟฟ้าในการเชื่อมควรถูกกำหนดโดยการทดลองเชื่อมตามข้อกำหนดของ Hex Projection Weld Nuts ความหนาของวัสดุฐาน และวัสดุ หากกระแสไฟต่ำเกินไปจะส่งผลให้การเชื่อมไม่สมบูรณ์ หากสูงเกินไปอาจทำให้เกิดการกระเด็นหรือเชื่อมทะลุได้

(3) เวลาเชื่อม

โดยปกติจะวัดเป็นรอบ 1 รอบ = 1/50 วินาที = 0.02 วินาที (สำหรับแหล่งจ่ายไฟ 50 Hz)

Hex Projection Weld Nuts

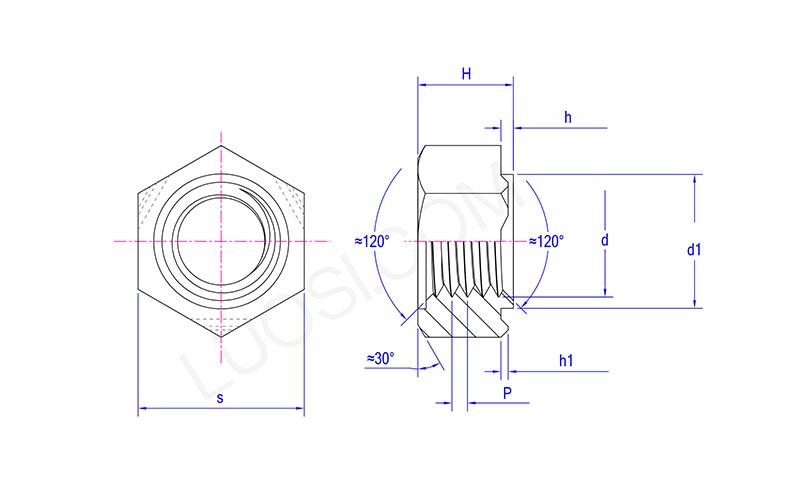

จันทร์	ม4	ม5	ม6	ม8	ม10	ม12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
สูงสุด	11	11	13	15	17	19
นาที	10.57	10.57	12.57	14.57	16.57	18.48
สูงสูงสุด	5	5	6	7.5	9	11
เอช นาที	4.7	4.7	5.7	7.14	8.64	10.57
สูงสุด d1	6.9	6.9	8.9	10.9	12.9	14.9
d1 นาที	6.7	6.7	8.7	10.7	12.7	14.7
ชั่วโมงสูงสุด	0.8	0.8	0.8	0.8	1.2	1.2
ชั่วโมง	0.6	0.6	0.6	0.6	1	1
สูงสุด h1	0.5	0.5	0.5	0.5	0.7	0.7
ชั่วโมง 1 นาที	0.3	0.3	0.3	0.3	0.5	0.5

【3】การเลือกและการออกแบบอิเล็กโทรด

(1) วัสดุอิเล็กโทรด

CuCrZr: โลหะผสมทองแดงชนิดหนึ่งที่มีค่าการนำไฟฟ้าและความแข็งที่ดี

W/Cu: มีความแข็งสูงขึ้นและทนต่อการสึกหรอได้ดีขึ้น

(2) พื้นผิวอิเล็กโทรด

พื้นผิวอิเล็กโทรดควรเรียบและอยู่ตรงกลางอย่างเหมาะสมเพื่อให้แน่ใจว่ามีแรงกดสม่ำเสมอระหว่างน็อตเชื่อม Hex Projection และชิ้นงาน

อิเล็กโทรดกำลัง: ขอแนะนำให้ใช้อิเล็กโทรดหัวแบน

อิเล็กโทรดด้านล่าง: ควรติดตั้งพินระบุตำแหน่งที่เป็นฉนวน แนะนำให้ใช้หมุดระบุตำแหน่งแบบเซรามิกหรือเคลือบเซรามิก

(3) รูปร่างและขนาดของอิเล็กโทรด

ขนาดและรูปร่างของอิเล็กโทรดจำเป็นต้องได้รับการปรับแต่งตามข้อกำหนดเฉพาะของน็อตและตำแหน่งการเชื่อม ต

【4】ขั้นตอนการดำเนินการเชื่อม

(1) น็อตกำหนดตำแหน่ง: วางน็อตเชื่อม Hex Projection ไว้บนหมุดกำหนดตำแหน่งอิเล็กโทรดด้านล่าง จัดตำแหน่งพินไกด์ให้ตรงกับรูที่เจาะไว้ล่วงหน้าบนชิ้นงาน และตรวจสอบให้แน่ใจว่าส่วนที่ยื่นออกมาในการเชื่อมทั้งสามนั้นสัมผัสกับวัสดุฐาน

(2) วางชิ้นงาน: วางชิ้นงานไว้ด้านบนของน็อต ให้แน่ใจว่าส่วนที่ยื่นออกมาสัมผัสกับวัสดุฐานอย่างแน่นหนา

(3) ใช้แรงกด: ลดอิเล็กโทรดด้านบนลง ใช้แรงกดอิเล็กโทรดที่ตั้งไว้ล่วงหน้า และบีบน็อตเข้ากับชิ้นงาน

(4) การเชื่อมด้วยไฟฟ้า: เชื่อมต่อกระแสเชื่อม กระแสไฟฟ้าไหลผ่านส่วนที่ยื่นออกมาทั้งสาม และส่วนที่ยื่นออกมาจะร้อนขึ้นและละลายจนกลายเป็นแกนเชื่อม

(5) การตกผลึกของการเก็บรักษาความดัน: ตัดกระแสไฟฟ้า รักษาความดันของอิเล็กโทรดไว้ในช่วงเวลาสั้น ๆ ทำให้นิวเคลียสหลอมเหลวเย็นและแข็งตัวภายใต้แรงกดดัน

(6) รีเซ็ตเสร็จสิ้น: ยกอิเล็กโทรดและถอดชิ้นงานออก
