น็อตเชื่อมหกเหลี่ยม

จุดเชื่อมของน็อตเชื่อมหกเหลี่ยมXiaoguo®มีประสิทธิภาพการป้องกันการกัดกร่อนที่เหนือกว่าเมื่อเปรียบเทียบกับตัวยึดแบบเกลียวหลังจากผ่านการปรับสภาพพื้นผิว สามารถใช้ในสภาพแวดล้อมการทำงานต่างๆ ผลิตภัณฑ์เฉพาะทางสามารถปรับแต่งได้ตามคำขอ

ส่งคำถาม

รายละเอียดสินค้า

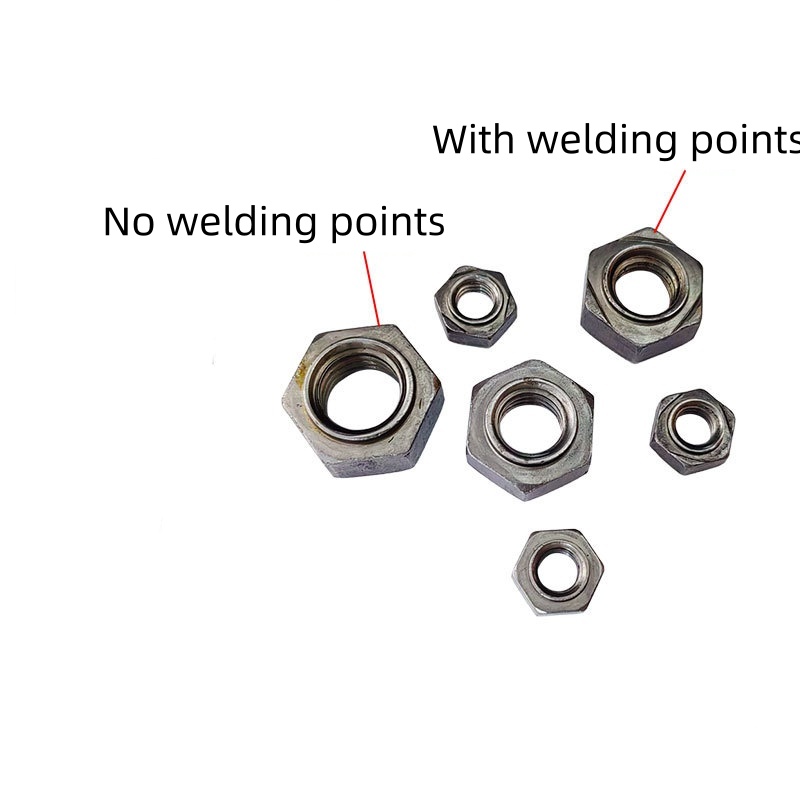

โครงสร้างหมุดนำของน็อตเชื่อมหกเหลี่ยมหมายถึงการเพิ่มหมุดกำหนดตำแหน่ง (ไพล็อต) ที่ยกขึ้นที่กึ่งกลางของพื้นผิวด้านล่างของน็อต เมื่อเปรียบเทียบกับน็อตเชื่อมทั่วไปที่ไม่มีหมุดนำ โครงสร้างที่มีหมุดนำมีข้อดีหลัก 5 ประการดังต่อไปนี้:

(1) ตำแหน่งที่แม่นยำเพื่อป้องกันการเบี่ยงเบนจากการเชื่อม

หมุดนำจะถูกสอดเข้าไปในรูวางตำแหน่งที่เจาะไว้ล่วงหน้าของชิ้นงาน เพื่อให้ได้ตำแหน่งที่ศูนย์กลางของน็อตและรู จึงหลีกเลี่ยงการเบี่ยงเบนจากการเชื่อมหรือการเอียงของน็อตที่เกิดจากข้อผิดพลาดในการวางตำแหน่ง

(2) ป้องกันตะกรันการเชื่อมและปกป้องความสะอาดของเกลียว

ในระหว่างการเชื่อมจุดต้านทาน จะเกิดการกระเด็นของโลหะเล็กน้อย หมุดนำขยายเข้าไปในรูชิ้นงาน ก่อให้เกิดสิ่งกีดขวางทางกายภาพที่ป้องกันไม่ให้วัสดุที่กระเด็นเข้าไปในรูเกลียวได้อย่างมีประสิทธิภาพ เกลียวยังคงสะอาดหลังการเชื่อม

Hexagon Welding Nuts

(3) เหมาะสำหรับสายการผลิตอัตโนมัติ

โครงสร้างหมุดนำสะดวกสำหรับโต๊ะสั่นสะเทือนในการจัดเรียงและป้อนวัสดุโดยอัตโนมัติ สลักนำสามารถใช้เป็นข้อมูลอ้างอิงในการกำหนดตำแหน่งได้ และเมื่อใช้ร่วมกับมือกลหรือเครื่องเชื่อมอัตโนมัติ จะทำให้สามารถเชื่อมด้วยความเร็วสูงและมีความแม่นยำสูง

(4) ปรับปรุงความสม่ำเสมอในการเชื่อม

หมุดนำช่วยให้แน่ใจว่าตำแหน่งการเชื่อมของน็อตเชื่อมหกเหลี่ยมแต่ละตัวมีความสอดคล้องกันอย่างสมบูรณ์ ช่วยขจัดข้อผิดพลาดแบบสุ่มที่เกิดจากการวางตำแหน่งด้วยตนเองหรือการวางตำแหน่งอิเล็กโทรด ความเสถียรของพารามิเตอร์การเชื่อมก็ดีขึ้นเช่นกัน

(5) ลดต้นทุนโดยรวม

แม้ว่าต้นทุนชิ้นเดียวของน็อตเกลียวพร้อมหมุดยึดจะสูงกว่าชนิดไม่มีเกลียวเล็กน้อย แต่ก็ช่วยลดขั้นตอนการทำความสะอาดเกลียวหลังการเชื่อมและการปรับตำแหน่ง ซึ่งช่วยลดอัตราของเสียและต้นทุนการทำงานซ้ำ ในการผลิตจำนวนมาก ต้นทุนโดยรวมจะลดลงจริงๆ

Hexagon Welding Nuts

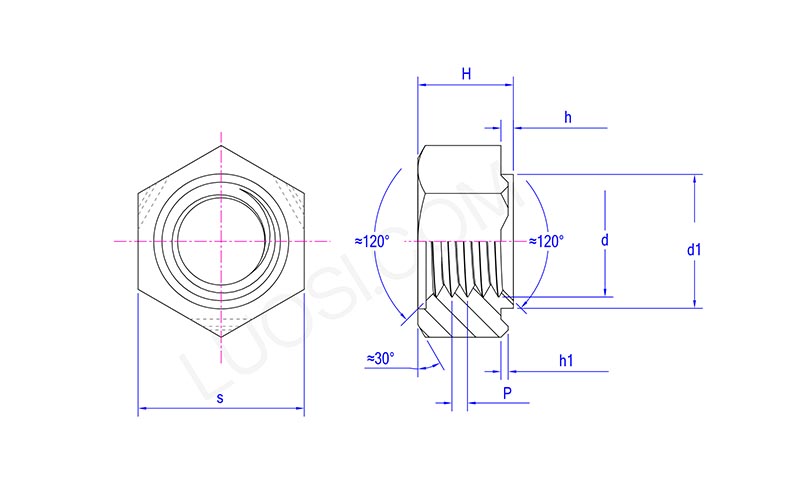

จันทร์	ม4	ม5	ม6	ม8	ม10	ม12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
สูงสุด	11	11	13	15	17	19
นาที	10.57	10.57	12.57	14.57	16.57	18.48
สูงสูงสุด	5	5	6	7.5	9	11
เอช นาที	4.7	4.7	5.7	7.14	8.64	10.57
สูงสุด d1	6.9	6.9	8.9	10.9	12.9	14.9
d1 นาที	6.7	6.7	8.7	10.7	12.7	14.7
ชั่วโมงสูงสุด	0.8	0.8	0.8	0.8	1.2	1.2
ชั่วโมง	0.6	0.6	0.6	0.6	1	1
สูงสุด h1	0.5	0.5	0.5	0.5	0.7	0.7
ชั่วโมง 1 นาที	0.3	0.3	0.3	0.3	0.5	0.5

การบำรุงรักษาด้าย

(1) เมื่อประกอบโบลท์: ขั้นแรก ให้ขันสกรูด้วยตนเอง 2 ถึง 3 รอบ หลังจากยืนยันการวางแนวแล้ว ให้ใช้เครื่องมือขันให้แน่นเพื่อป้องกันการวางแนวที่ไม่ตรงและความเสียหายต่อเกลียว

(2) การควบคุมแรงบิด: อย่าให้เกินแรงบิดที่แนะนำสำหรับน็อตเชื่อมหกเหลี่ยม (เช่น น็อต M8 ≤ 30 N·m) หลีกเลี่ยงการแตกร้าวของจุดเชื่อมหรือคลายเกลียว

(3) การจัดการกับการอุดตันของเกลียว: หากรอยเชื่อมเข้าไปในเกลียว สามารถใช้ก๊อกเพื่อทำความสะอาดได้ ระหว่างการทำงาน ให้ตั้งต๊าปตั้งฉากกับน็อตแล้วค่อยๆ ใส่เข้าไป

(4) น๊อตตัวเมีย หลวม: ไม่สามารถซ่อมแซมได้ จำเป็นต้องเชื่อมใหม่โดยใช้น็อตเชื่อมหกเหลี่ยมตัวใหม่ในตำแหน่งเดิมหรือใกล้เคียง
