ถั่วเชื่อม Hex

ซื้อXiaoguo® Hex Weld Nuts ทันที น็อตเหล่านี้มีส่วนยื่นจากการเชื่อมกระจายเท่าๆ กันสามส่วนที่ด้านล่าง กระแสมีความเข้มข้น แกนเชื่อมมีความเสถียร และน็อตจะไม่คลายหลังการเชื่อม สิ่งนี้จะช่วยป้องกันปัญหาการเบี่ยงเบนของน็อตในระหว่างกระบวนการเชื่อมได้อย่างมีประสิทธิภาพ

แบบอย่าง:JIS B1196-1.1-1982

ส่งคำถาม

รายละเอียดสินค้า

Hex Weld Nuts เป็นตัวยึดชนิดพิเศษชนิดหนึ่งที่เป็นไปตามมาตรฐาน DIN 929 มีรูปทรงหกเหลี่ยมและส่วนที่ยื่นออกมาสำหรับการเชื่อมสามส่วนที่ด้านล่าง (บางอันมีหมุดระบุตำแหน่ง) พวกมันถูกยึดติดกับแผ่นโลหะอย่างถาวรผ่านการเชื่อมแบบจุดด้วยความต้านทาน และจัดให้มีรูเกลียวภายในที่มีความแข็งแรงสูงสำหรับการเชื่อมต่อโบลต์ในภายหลัง คุณสมบัติหลักคือไม่คลายหลังการเชื่อม Hex Weld Nuts ใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น รถยนต์ แผ่นโลหะ และแม่พิมพ์ นอกจากนี้ยังใช้ในสถานที่ที่ไม่สามารถใช้น็อตทั่วไปได้หรือในกรณีที่จำเป็นต้องมีการเชื่อมต่อเกลียวที่แน่นหนาและถาวร โดยทำหน้าที่เป็นจุดเชื่อมต่อเกลียวภายในแบบตายตัว

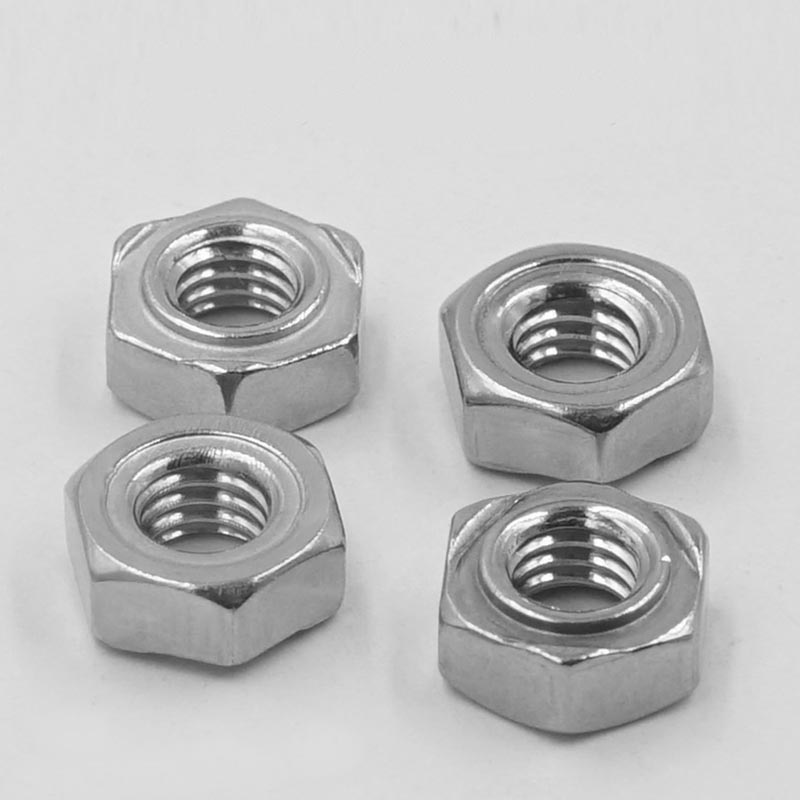

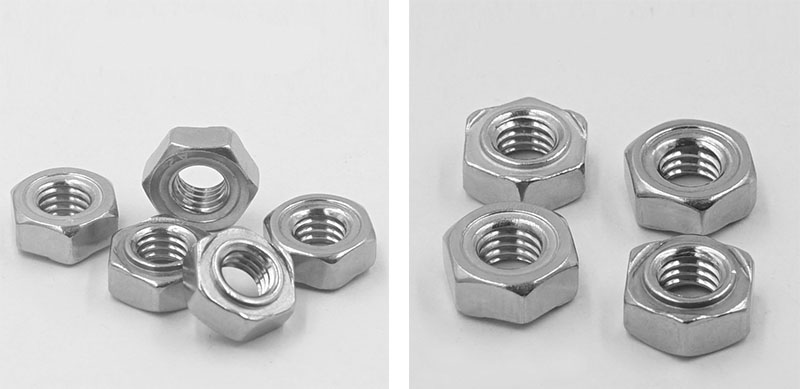

Hex Weld Nuts

ลักษณะโครงสร้าง

การออกแบบโครงสร้างของน็อตเชื่อมหกเหลี่ยมมีจุดมุ่งหมายหลักสามประการ ได้แก่ ความน่าเชื่อถือในการเชื่อม ความแม่นยำในการวางตำแหน่ง และความง่ายในการประกอบ

【1】รูปทรงหกเหลี่ยม

(1) รูปร่าง: หกเหลี่ยมปกติ ขนาดของด้านตรงข้ามเป็นไปตามมาตรฐาน DIN 929 สามารถขันให้แน่นได้โดยใช้ประแจเปิดทั่วไปหรือประแจกระบอก โดยไม่ต้องใช้เครื่องมือพิเศษ

(2) ความกว้างด้านตรงข้าม: ข้อมูลจำเพาะที่แตกต่างกันมีขนาดแตกต่างกัน ตัวอย่างเช่น M6 คือ 11 มม., M8 คือ 14 มม. และ M10 คือ 17 มม. จัดให้มีพื้นที่สัมผัสเพียงพอสำหรับประแจ

(3) ความสูงรวม: ปกติ 0.8 ถึง 1.0 เท่าของเส้นผ่านศูนย์กลางระบุของเกลียว ตรวจสอบความยาวของการยึดเกลียวและให้ความแข็งแรงในการเชื่อมต่อ

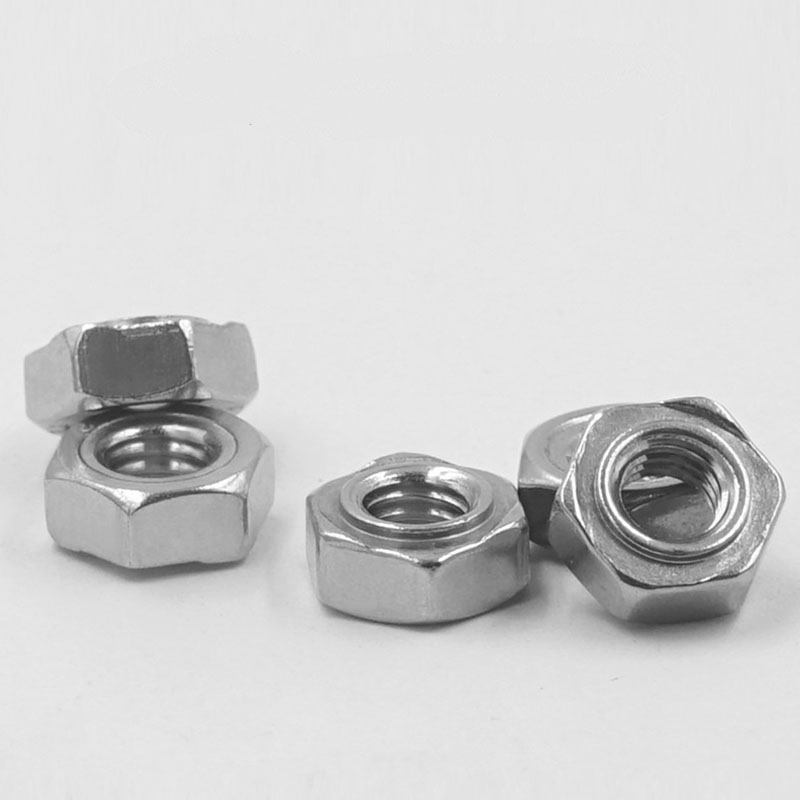

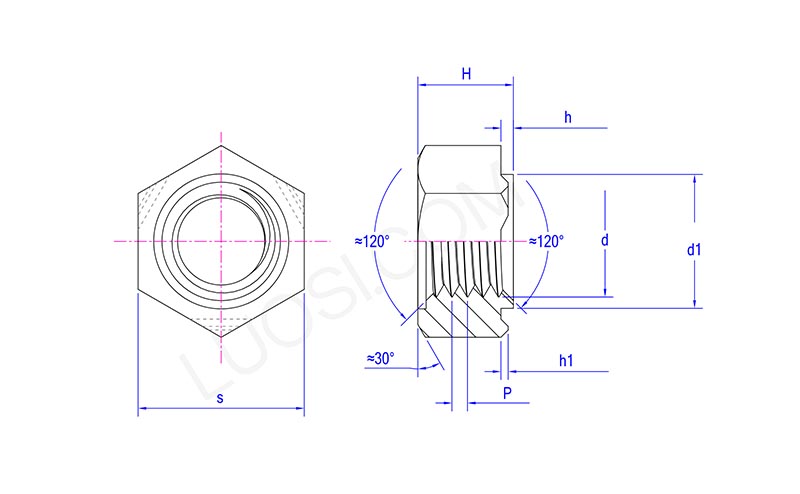

Hex Weld Nuts

จันทร์	ม4	ม5	ม6	ม8	ม10	ม12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
สูงสุด	11	11	13	15	17	19
นาที	10.57	10.57	12.57	14.57	16.57	18.48
สูงสูงสุด	5	5	6	7.5	9	11
เอช นาที	4.7	4.7	5.7	7.14	8.64	10.57
สูงสุด d1	6.9	6.9	8.9	10.9	12.9	14.9
d1 นาที	6.7	6.7	8.7	10.7	12.7	14.7
ชั่วโมงสูงสุด	0.8	0.8	0.8	0.8	1.2	1.2
ชั่วโมง	0.6	0.6	0.6	0.6	1	1
สูงสุด h1	0.5	0.5	0.5	0.5	0.7	0.7
ชั่วโมง 1 นาที	0.3	0.3	0.3	0.3	0.5	0.5

【2】โครงเชื่อมด้านล่าง

(1) จำนวน: 3 ชิ้น (กระจายสม่ำเสมอที่ 120°) จุดสามจุดกำหนดระนาบ เพื่อให้แน่ใจว่าน็อตเชื่อมหกเหลี่ยมสัมผัสกับวัสดุฐานอย่างแน่นหนา แม้ว่าพื้นผิวของชิ้นงานจะไม่สม่ำเสมอเล็กน้อย แต่ก็ยังรับประกันการเชื่อมที่เชื่อถือได้

(2) ตำแหน่ง: ที่ขอบของพื้นผิวด้านล่าง เพื่อปรับปรุงเสถียรภาพในการเชื่อม

(3) รูปร่าง: ทรงกลมหรือทรงกรวยมีด้านบนเรียบ ในระหว่างการเชื่อมด้วยความต้านทาน กระแสไฟฟ้าจะมีความเข้มข้น และจะจัดลำดับความสำคัญของการหลอมเหลวเพื่อสร้างนิวเคลียส

(4) ความสูง: 0.5 - 1.0 มม. (ค่าเฉพาะขึ้นอยู่กับข้อกำหนดและความหนาของแผ่น) ตรวจสอบให้แน่ใจว่ามีการสัมผัสกับวัสดุฐานอย่างแน่นหนาและมีปริมาณการหลอมละลายที่เพียงพอ

【3】หมุดกำหนดตำแหน่ง (ไพล็อต โครงสร้างเสริม)

(1) เส้นผ่านศูนย์กลางหมุดนำ: น้อยกว่ารูเจาะล่วงหน้าของชิ้นงาน (เช่น M8 สำหรับ φ9.6มม. หรือ φ11.6มม.)

(2) ความสูงของหมุดไกด์: 1.5 ~ 2.5 มม. (เลือกตามความหนาของบอร์ด)

【4】ด้ายภายใน

(1) ข้อมูลจำเพาะของเกลียว: เกลียวเมตริกหยาบ M3 ถึง M16 (มีเกลียวละเอียด), Imperial UNC 1/4″ ถึง 5/16″

(2) ความแม่นยำของเกลียว: 6H (เมตริก), 2B (อิมพีเรียล)

(3) ความยาวเกลียว: ให้ความยาวเกลียวที่เพียงพอ

(4) การวางแนวเกลียว: ปลายทางเข้าสามารถลบมุมได้
