เกลียว U Bolt

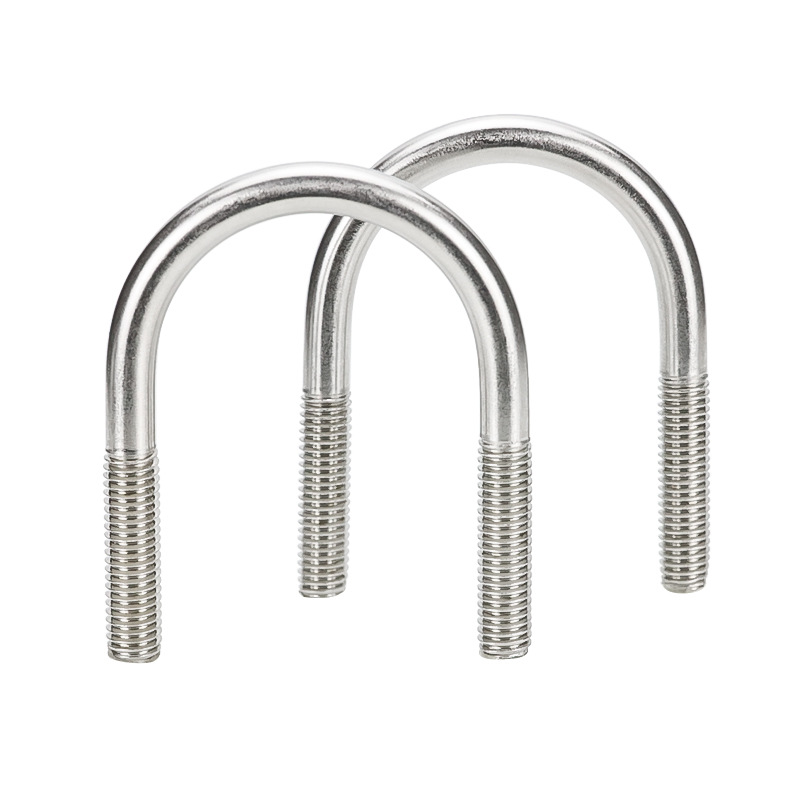

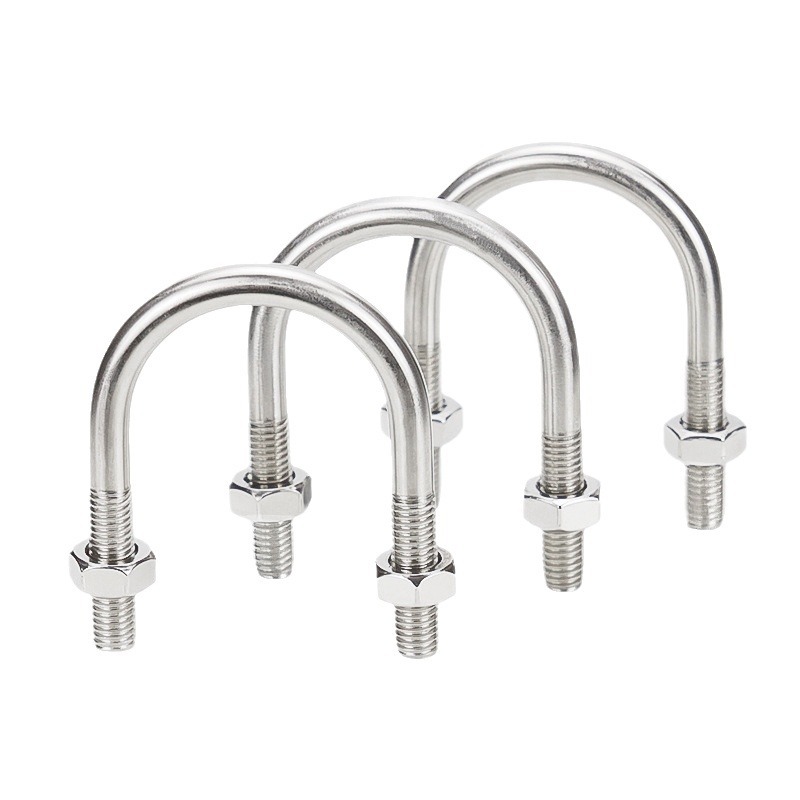

เกลียว U สลักเกลียว (หรือที่รู้จักในชื่อ สลักเกลียวหลังม้า หรือ สลักเกลียวรูปตัวยู) เป็นสลักเกลียวชนิดหนึ่งที่มีรูปร่างคล้ายตัวอักษร "U" ปลายทั้งสองข้างถูกตัดเฉือนด้วยเกลียวและสามารถใช้ร่วมกับน็อตและแหวนรองได้ การออกแบบโค้งรูปตัว U ช่วยให้สามารถ "ขยาย" และล้อมรอบวัตถุที่เป็นท่อหรือแผ่นได้ และด้วยการใช้เกลียวที่ปลายทั้งสองข้าง ก็สามารถบรรลุผลที่โบลท์ธรรมดาไม่สามารถทำได้

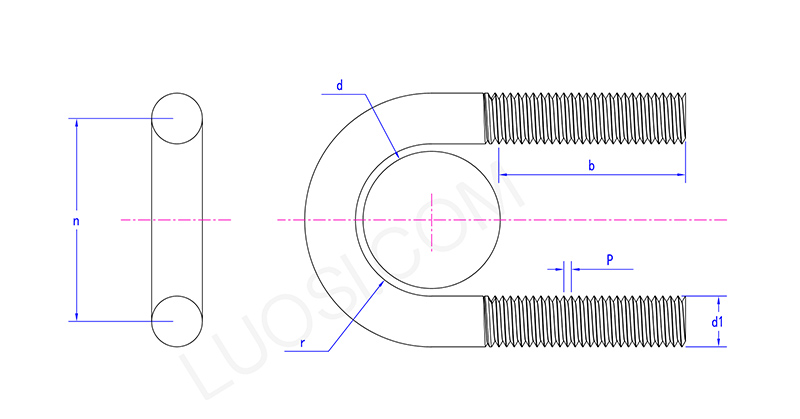

พารามิเตอร์

พารามิเตอร์หลัก

พารามิเตอร์ข้อกำหนดหลักของสลักเกลียว U แบบเกลียวคือ:

เส้นผ่านศูนย์กลางเกลียว (d): ครอบคลุมข้อกำหนดต่างๆ ตั้งแต่ M6 ถึง M64 ซึ่งสามารถตอบสนองความต้องการทุกขนาดของคุณได้ตั้งแต่ท่อน้ำขนาดเล็กไปจนถึงท่ออุตสาหกรรมขนาดใหญ่

รัศมีการดัด (R): กำหนดขนาดของส่วนโค้งรูปตัว U สามารถปรับแต่งได้ตามต้องการ

ความยาวขา (L): ระยะห่างจากศูนย์กลางส่วนโค้งถึงปลายด้าย ซึ่งสามารถปรับแต่งได้ตามต้องการ

ความกว้างของการเปิด (a): ความกว้างของช่องว่างด้านในระหว่างแขนทั้งสองของรูปร่าง U ซึ่งสามารถปรับแต่งได้ตามต้องการ

ความยาวเกลียว (ม.): แบ่งเป็นเกลียวเต็มและไม่เกลียวเต็มก็ได้ ด้ายยังจัดประเภทเป็นด้ายหยาบและด้ายละเอียด และสามารถปรับได้ตามความต้องการเฉพาะ

ฟิลด์แอปพลิเคชัน

U bolt แบบเกลียวถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมและสถานการณ์ต่อไปนี้ เนื่องจากมีโครงสร้างรูปตัว U ที่เป็นเอกลักษณ์และความสามารถในการล็อคที่แข็งแกร่ง:

(1) รถยนต์

ในการผลิตและบำรุงรักษายานยนต์ ถือเป็นตัวยึดกุญแจที่ขาดไม่ได้ ส่วนใหญ่จะใช้เพื่อยึดการเชื่อมต่อระหว่างแหนบและเพลา เพื่อให้มั่นใจถึงเสถียรภาพของระบบกันสะเทือนภายใต้ภาระหนักและการสั่นสะเทือนที่รุนแรง นอกจากนี้ยังใช้ซ่อมระบบไอเสีย ท่อไอเสีย ข้อต่อท่อแชสซี และขายึดต่างๆ โดยปกติจะทำจากโลหะผสมเหล็กเกรด 10.9 หรือ 12.9 (เช่น 40Cr, 42CrMo) และใช้ร่วมกับ Dacromet หรือการปรับพื้นผิวให้ดำคล้ำ

(2) วิศวกรรมท่อ

ในการติดตั้งระบบระบายน้ำ HVAC ระบบป้องกันอัคคีภัย และท่ออุตสาหกรรม ท่อน้ำ ท่อแก๊ส ท่อไอน้ำ หรือถาดเคเบิล ได้รับการยึดอย่างแน่นหนาบนฐาน ไม้แขวนเสื้อ หรือผนัง โดยใช้วิธี "รั้ง"

(3) วิศวกรรมการก่อสร้างและโครงสร้างเหล็ก

ในด้านโครงสร้างอาคาร สลักเกลียวชนิด U มักใช้สำหรับการเชื่อมต่อโครงสร้างเหล็ก การยึดชิ้นส่วนแบบฝัง และระบบรองรับแผ่นดินไหว ตัวอย่างเช่น ในโครงโครงผนังม่าน ฐานอุปกรณ์ นั่งร้าน และแกลเลอรีท่อ สลักเกลียวชนิด U สามารถเชื่อมต่อคานขวาง คอลัมน์ หรือท่อเข้ากับโครงสร้างหลักได้

(4) เรือและวิศวกรรมทางทะเล

ในสภาพแวดล้อมที่มีการกัดกร่อนอย่างรุนแรง เช่น การต่อเรือ ท่าเรือ และแพลตฟอร์มนอกชายฝั่ง วัสดุเหล่านี้ใช้กันอย่างแพร่หลายในการซ่อมท่อบนดาดฟ้า ส่วนรองรับสายเคเบิล ฐานอุปกรณ์ และราวบันได เนื่องจากการสัมผัสกับน้ำทะเลหรือหมอกเกลือเป็นเวลานาน จึงจำเป็นต้องเลือกวัสดุที่มีความต้านทานการกัดกร่อนที่ดีเยี่ยม เช่น สแตนเลส 304 สแตนเลส 316L หรือสแตนเลสดูเพล็กซ์
